与NVIC不同，外部中断/事件控制器（EXTI）是STM32F103的一个外设，不属于CM3内核的范畴，主要用于外部中断和事件的控制。外部中断/事件控制器对于互联型产品，由20个产生事件/中断请求的边沿检测器组成，对于其他产品，则有19个能产生事件/中断请求的边沿检测器。每个输入线可以独立地配置输入类型（脉冲或挂起）和对应的触发事件（上升沿或下降沿或者双边沿都触发）。每个输入线都可以独立地被屏蔽。挂起寄存器保持着状态线的中断请求。

1.外部中断/事件控制器功能说明

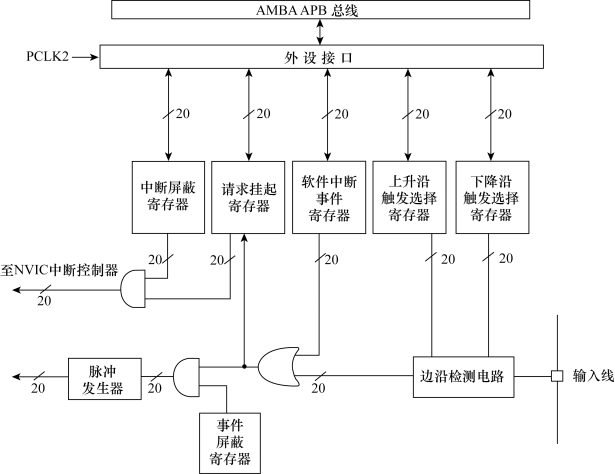

外部中断/事件控制器结构框图如图4.9所示。

图4.9　外部中断/事件控制器结构框图

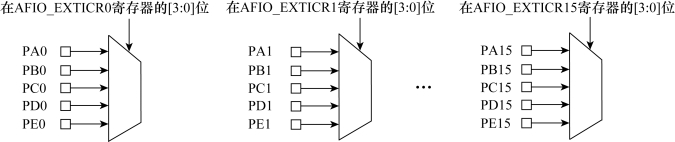

从结构框图可以看出，仅有20个外部中断/事件线。80通用I/O端口要作为外部中断则以图4.10的方式连接到16个外部中断/事件线上（EXTI0-15）。另外四个EXTI线的连接方式如下。

①EXTI线16连接到PVD输出。

②EXTI线17连接到RTC闹钟事件。

③EXTI线18连接到USB唤醒事件。

④EXTI线19连接到以太网唤醒事件（只适用于互联型产品）。(www.daowen.com)

图4.10　外部中断通用I/O映像

2.EXTI库函数

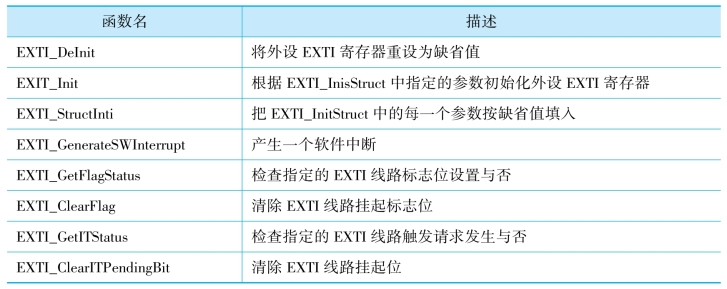

EXTI库函数如表4.4所示。

表4.4　EXTI库函数

3.EXTI初始化结构体

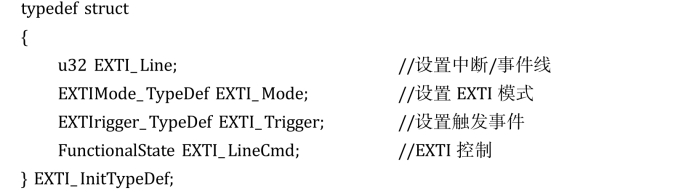

EXTI初始化结构体为EXTI InitTypeDef，EXTI InitTypeDef结构体成员用于设置外部中断工作参数，并由外部中断初始化配置函数EXTI Init（）调用。这些设定参数将会设置外设相应的寄存器，达到配置外部中断工作环境的目的。初始化结构体定义在stm32f10x_exti.h文件中，初始化库函数定义在stm32f10x exti.c文件中，编程时我们可以参考这两个文件的注释及《STM32固件库使用手册》来使用。
