任务引入

洗衣机工作状态通常是由液晶显示出来的。本任务通过仿真电路实现液晶显示汉字和数字。

任务目标

知识目标：1.了解128×64液晶显示电路的显示工作原理和设置方式。

2.了解单片机控制128×64液晶显示电路显示文字和数字设置的区别。

3.了解单片机控制128×64液晶显示电路的显示程序。

技能目标：1.能独立完成单片机控制128×64液晶显示仿真电路绘制。

2.会使用Keil和Proteus两大软件进行仿真调试任务。

情感目标：1.培养学生灵活应变能力、思维能力。

2.培养学生团队意识和集体荣誉感。

任务描述

1.利用Proteus软件绘制单片机控制128×64液晶显示仿真电路，如图7-10所示。

2.通过编写程序，完成在128×64液晶显示屏上显示两行文字，第一行：“重庆工业”；第二行：“2014年02月08日”，如图7-11所示。

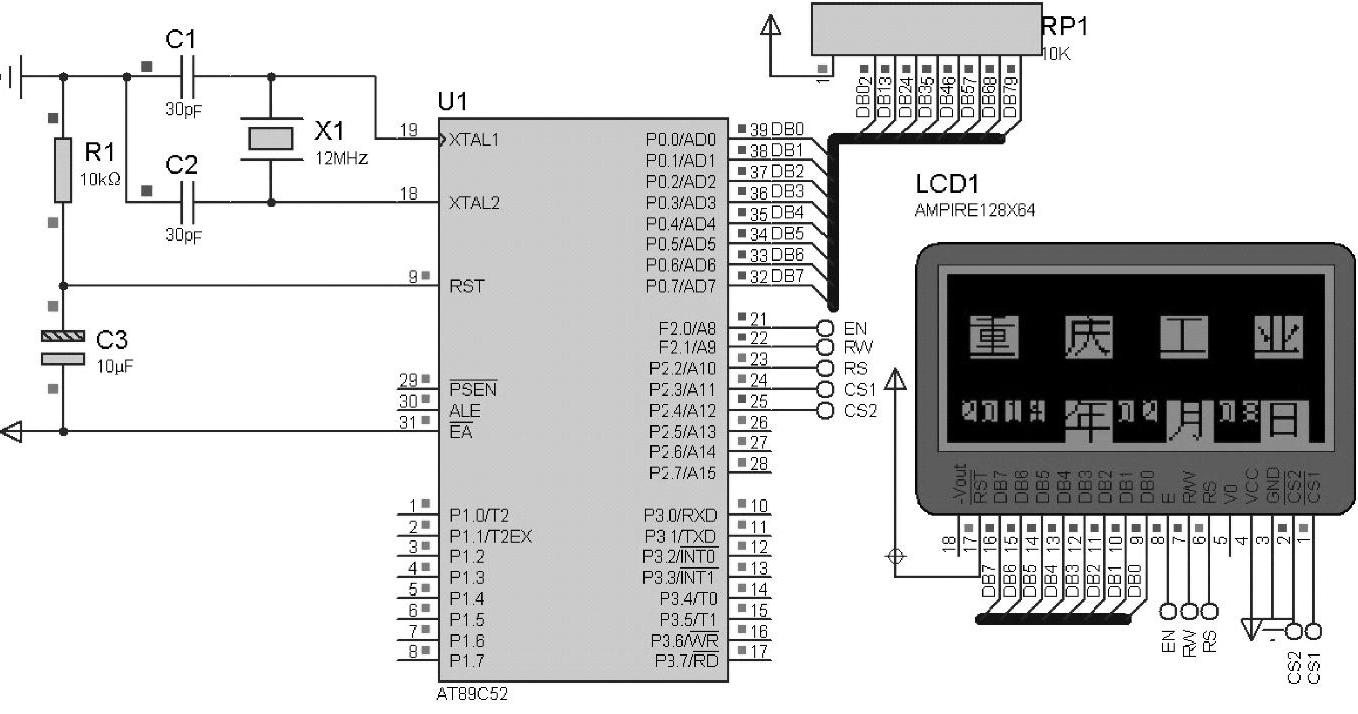

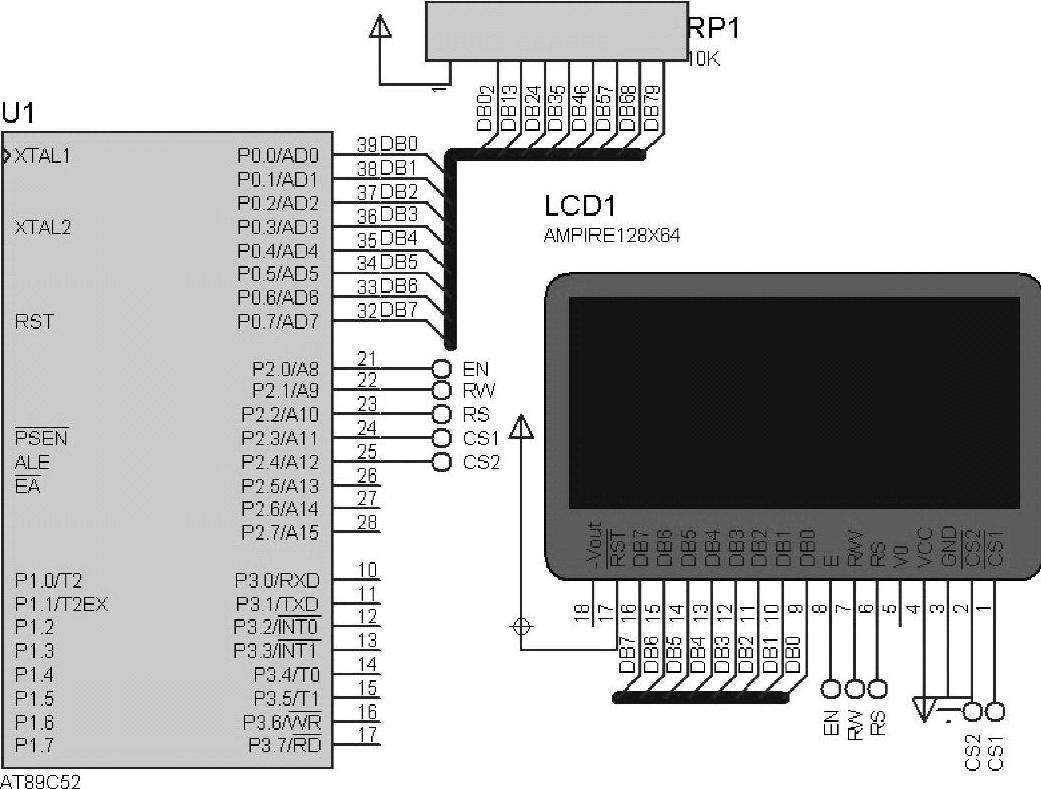

图7-10 128×64液晶显示仿真电路

图7-11 128×64液晶显示显示文字

任务实施

一、任务分析

128×64液晶显示电路中，采用P0口完成数据和指令的输出，P2口完成控制信号的输出。在液晶显示中分为左右半屏，共128列64行。将“重庆”显示到左半屏上半部，“工业”显示到右半屏上半部，“2014年0”显示在左半屏下半部，“2月08日”显示在右半屏下半部。

二、绘制仿真电路图

1）元器件表如表7-2所示。

表7-2 元器件表

2）在打开Proteus将元器件全部添加后，在ProteusISIS编辑区域中按图7-10连接硬件电路，并修改相应的元器件参数。

①绘制128×64液晶显示仿真电路单片机最小系统单元，如图7-12所示。

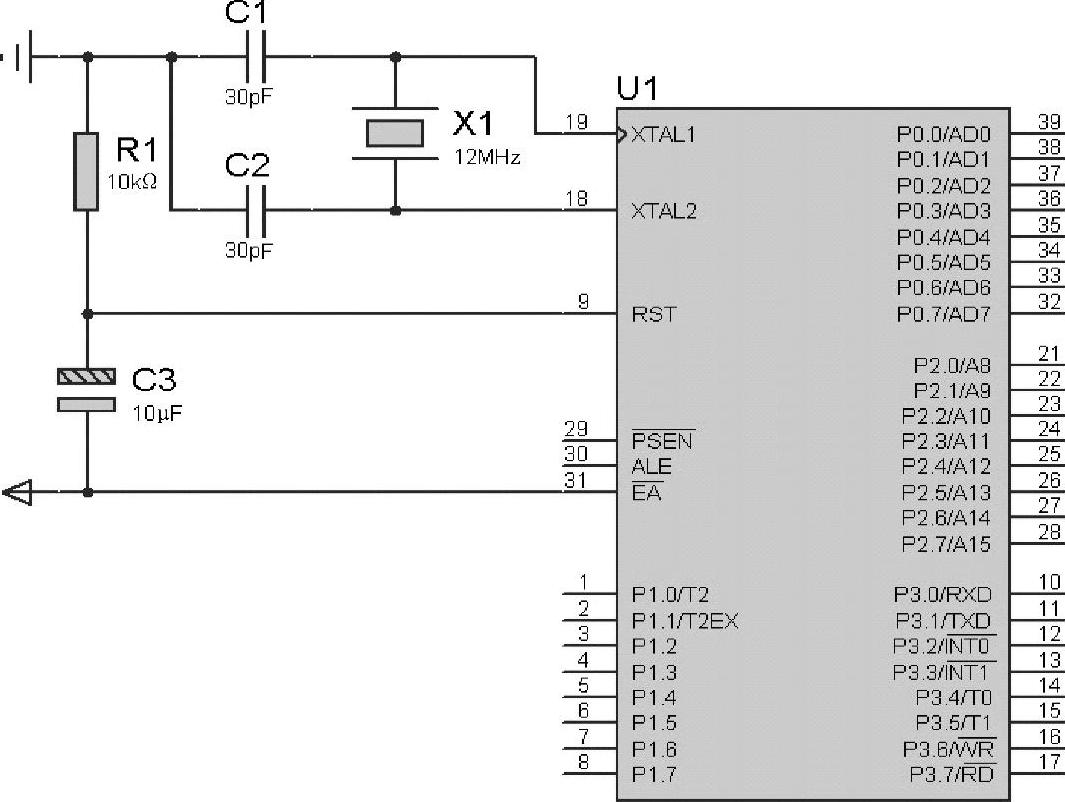

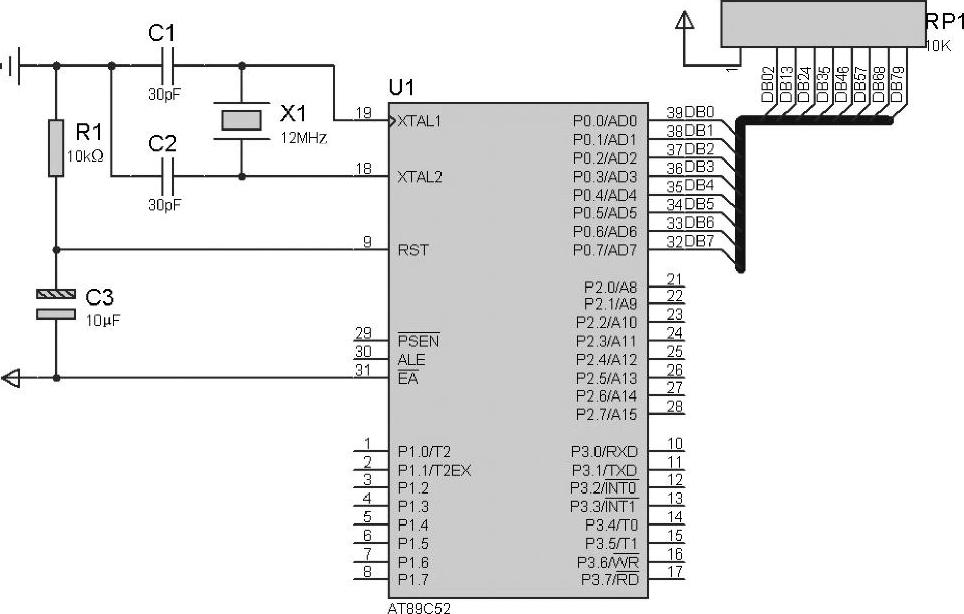

图7-12 单片机最小系统单元

②绘制128×64液晶显示仿真电路电阻排单元，如图7-13所示。

图7-13 电阻排单元

③绘制128×64液晶显示仿真电路输出工作单元，如图7-14所示。(www.daowen.com)

图7-14 输出工作单元

三、编写程序

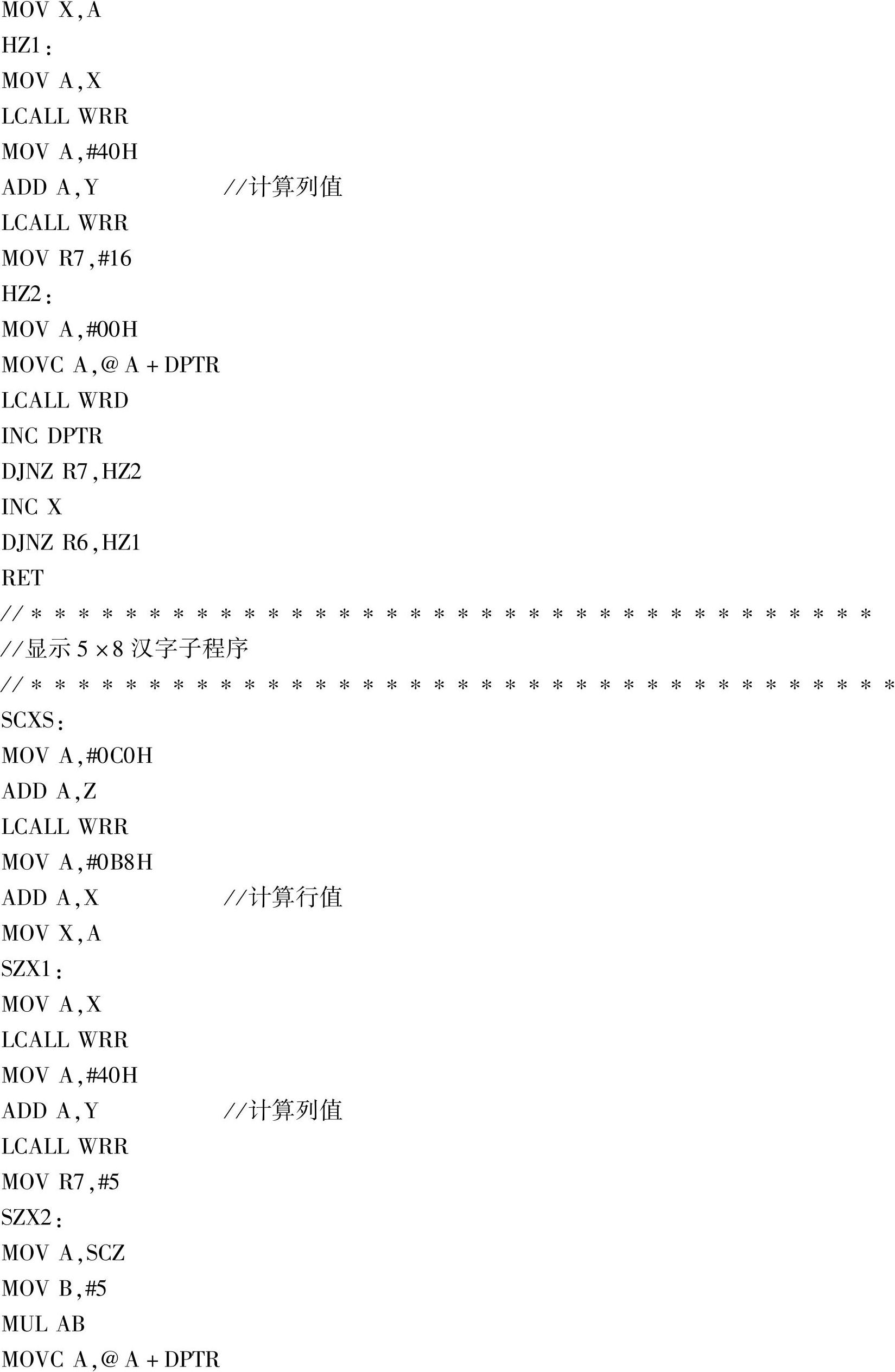

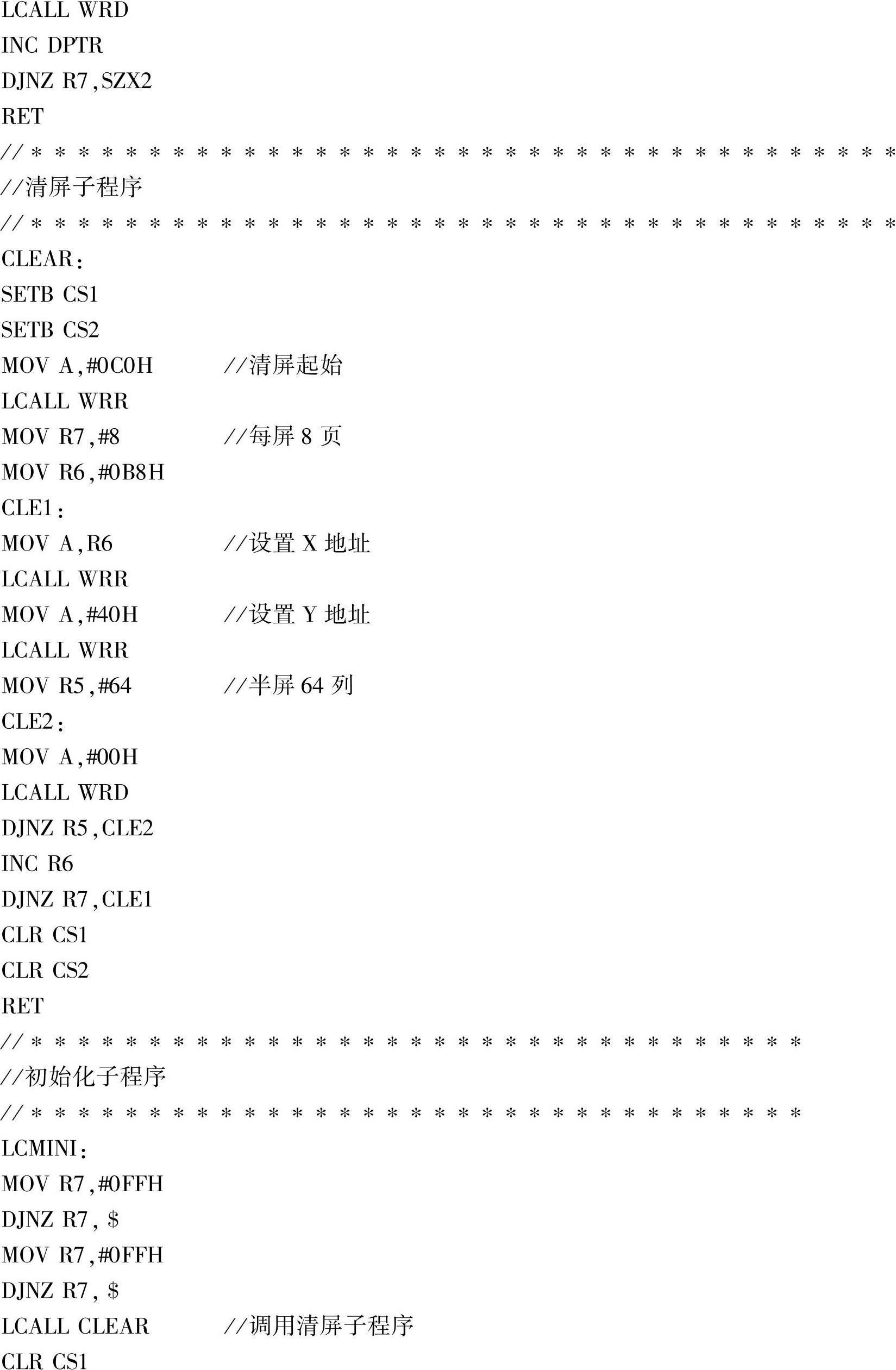

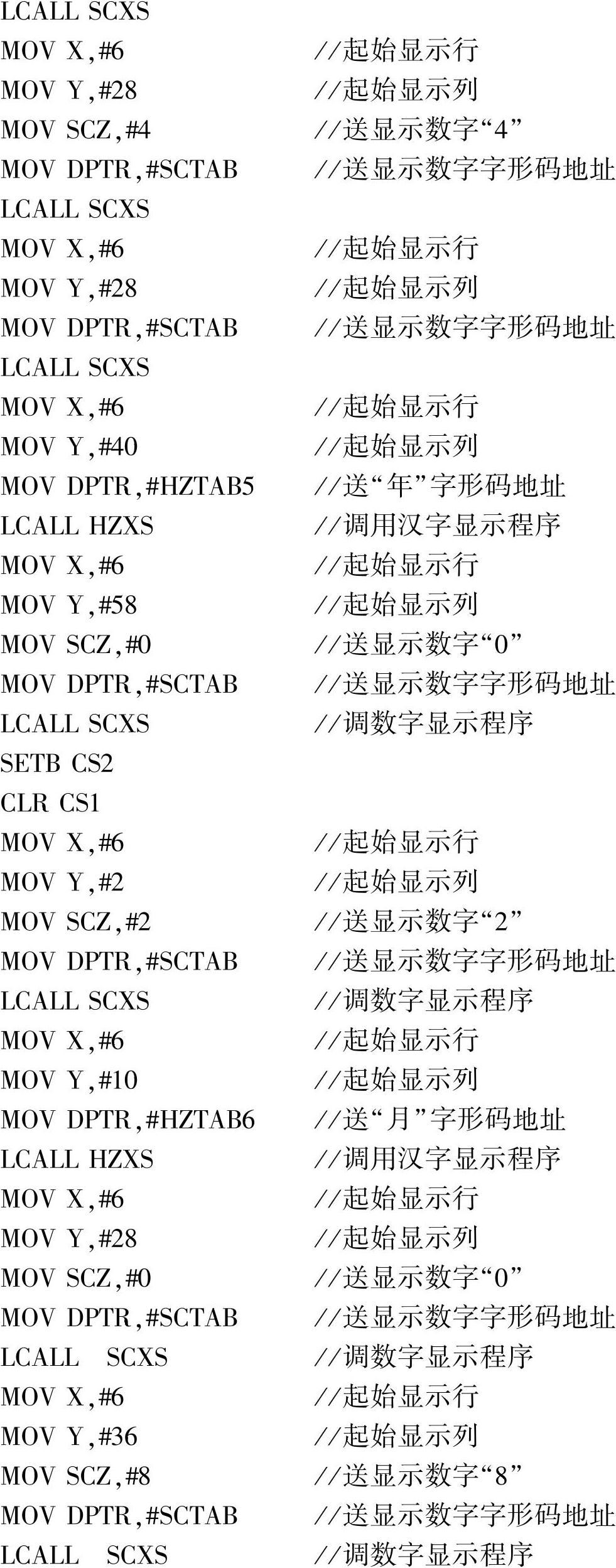

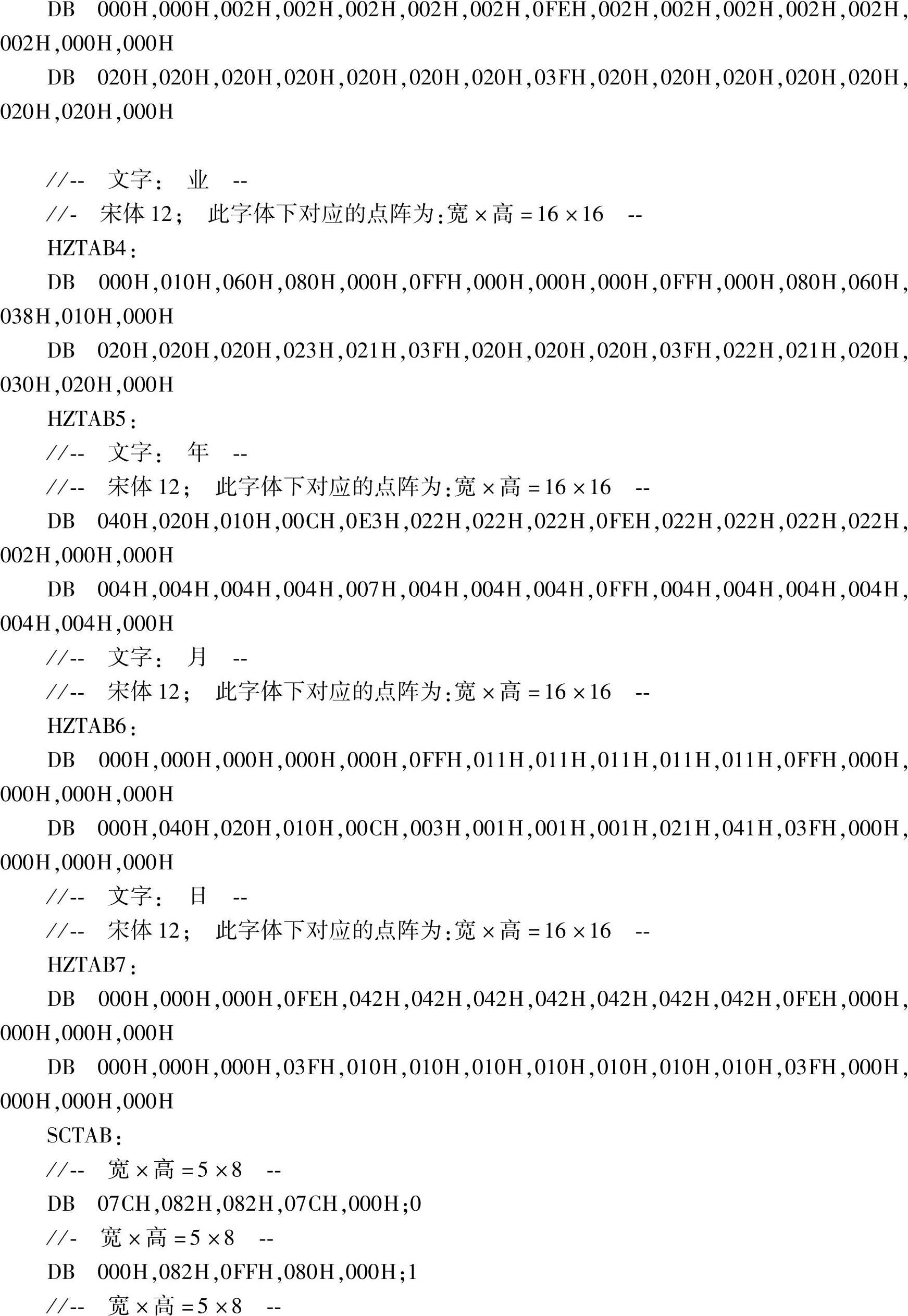

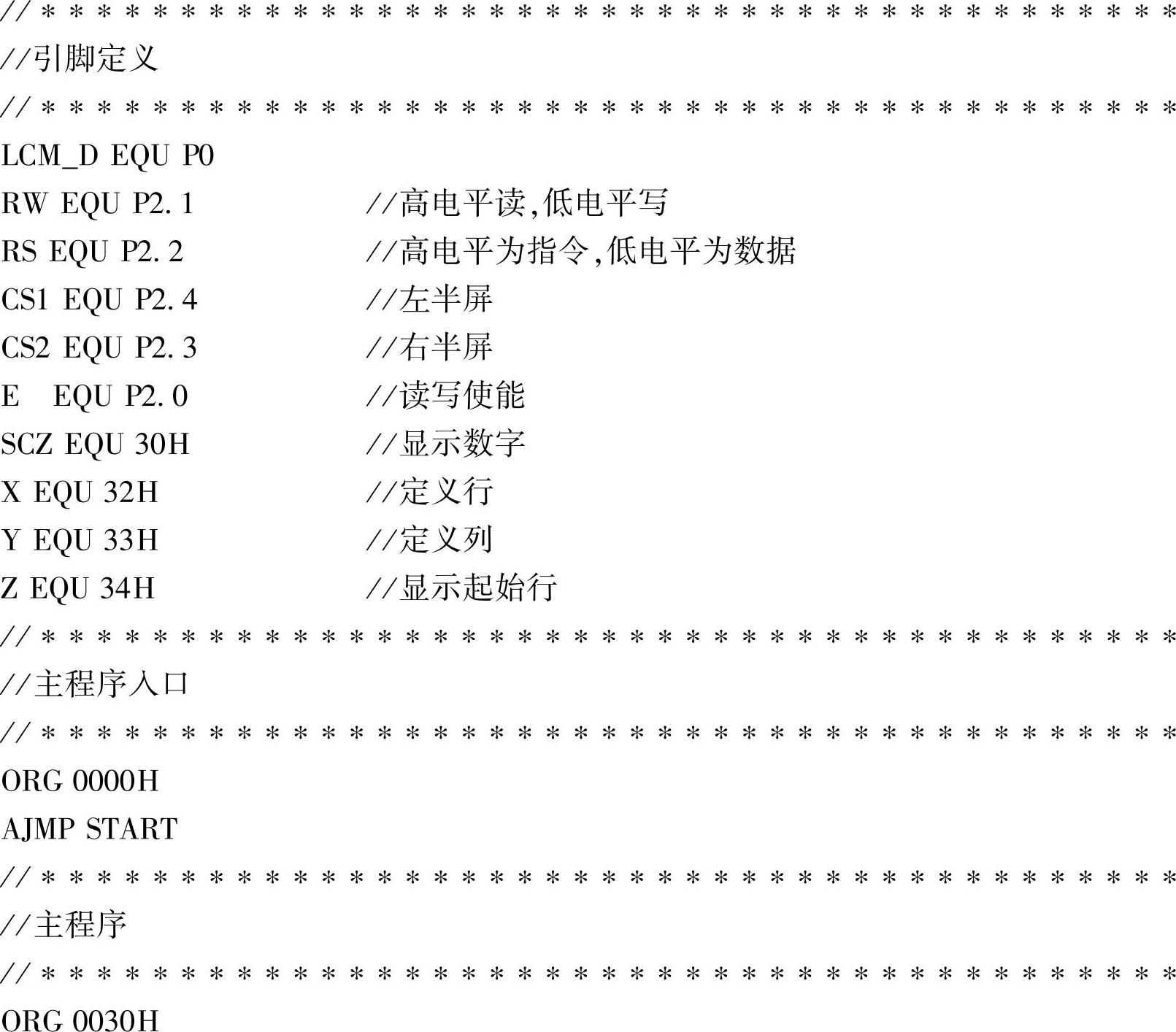

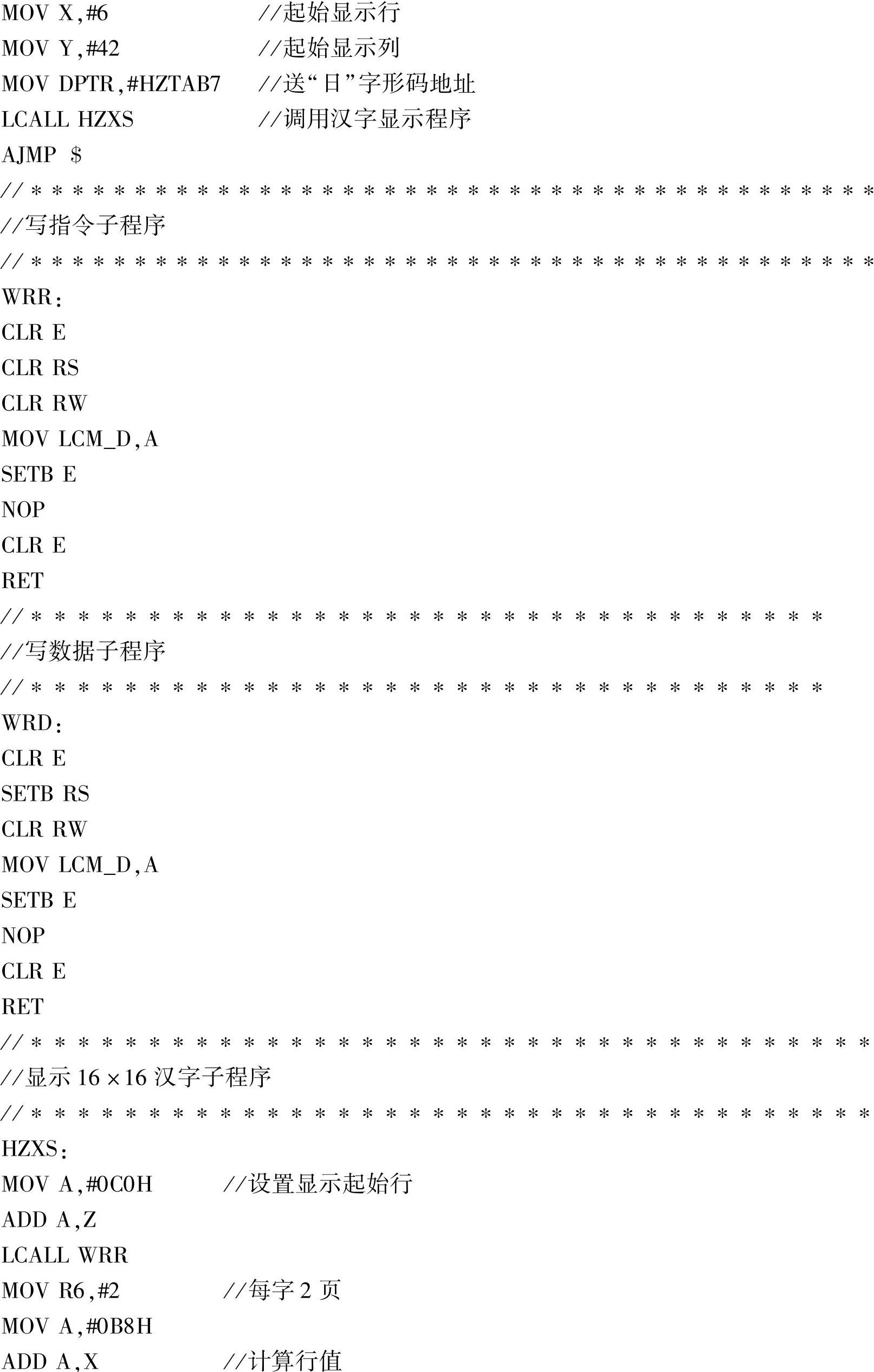

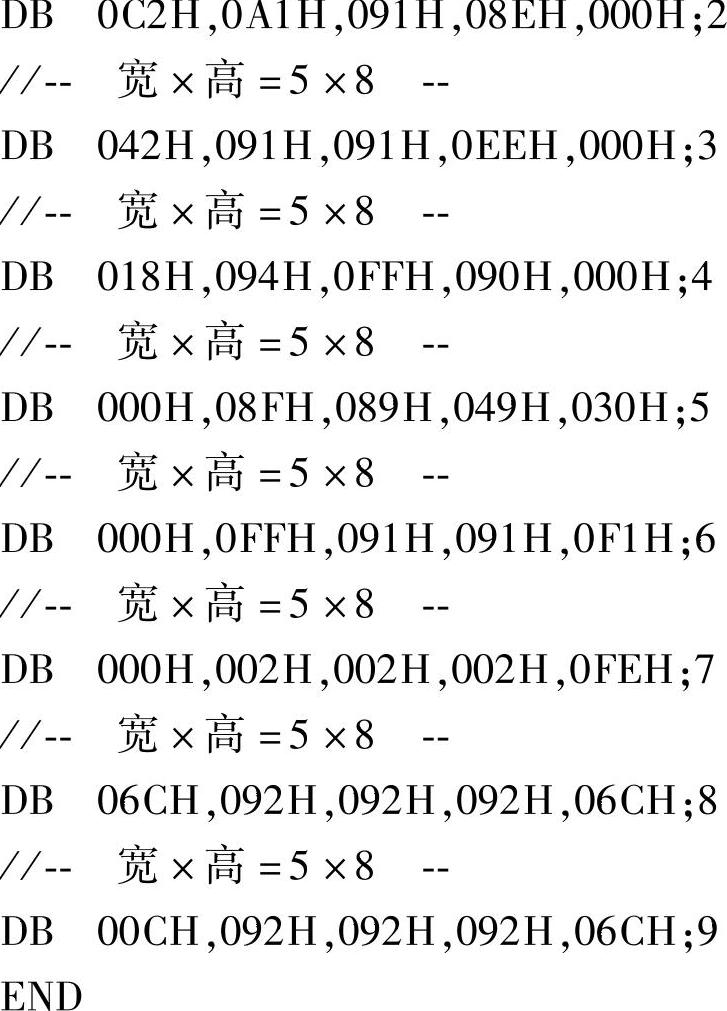

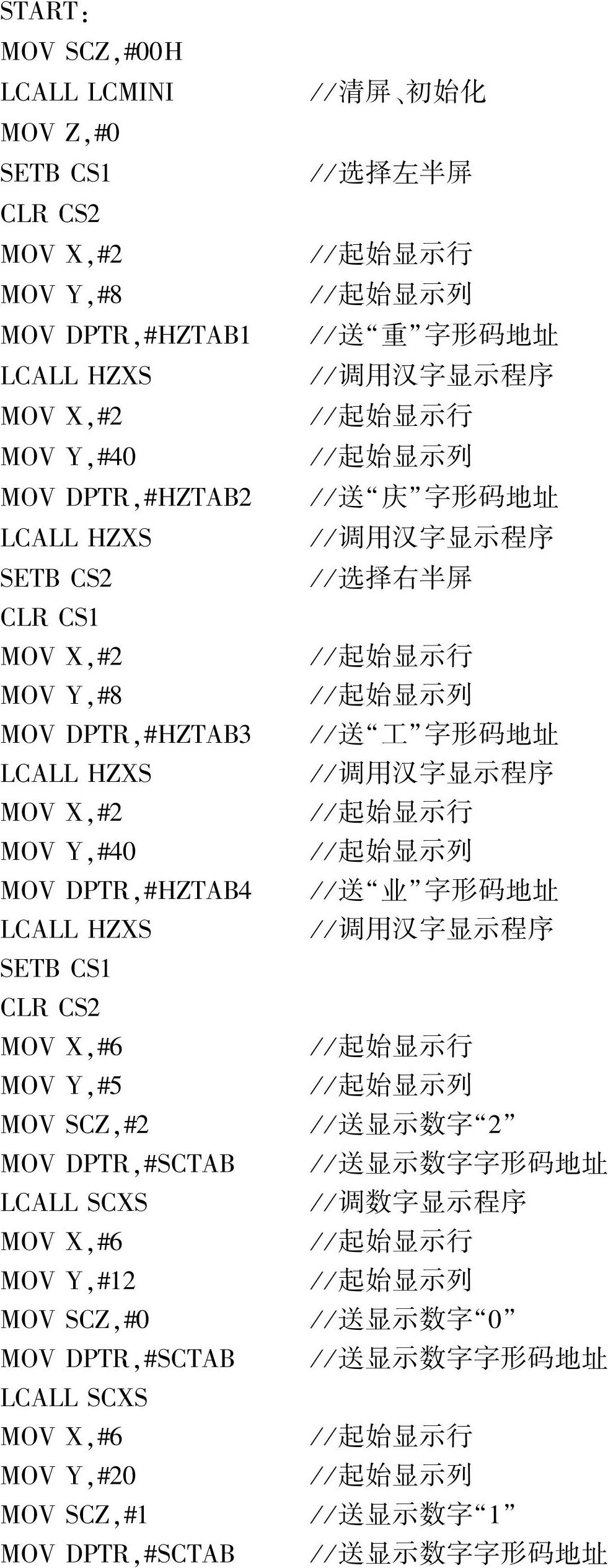

液晶显示参考程序设计

四、仿真调试

1）打开Keil软件，输入调试程序并编译生成hex文件。

2）打开128×16液晶显示仿真电路，导入hex文件调试。

知识链接

1.DM12864J点阵液晶显示器

DM12864J是一种常见的图形点阵液晶显示器，如图7-15所示。它主要采用动态驱动原理，由行驱动控制器和列驱动器两部分组成128（列）×64（行）的全点阵液晶显示模块，具有以下特点：

1）工作电压为5V（1±100-/0），可自带驱动LCD所需的负电压；

2）全屏幕点阵，点阵数为128（列）×64（行），可显示8（个）×4（行）汉字，也可显示图形、字符；

3）与CPU接口采用5条位控制总线和8位并行数据总线输入输出，适配M6800系列；

图7-15 DM12864J点阵液晶显示器

4）内部有显示数据锁存器；

5）简单的操作指令显示开关设置，显示起始行设置，地址指针设置和数据读/写等

指令。

2.引脚特性

DM12864J点阵液晶显示器的引脚见表7-3。

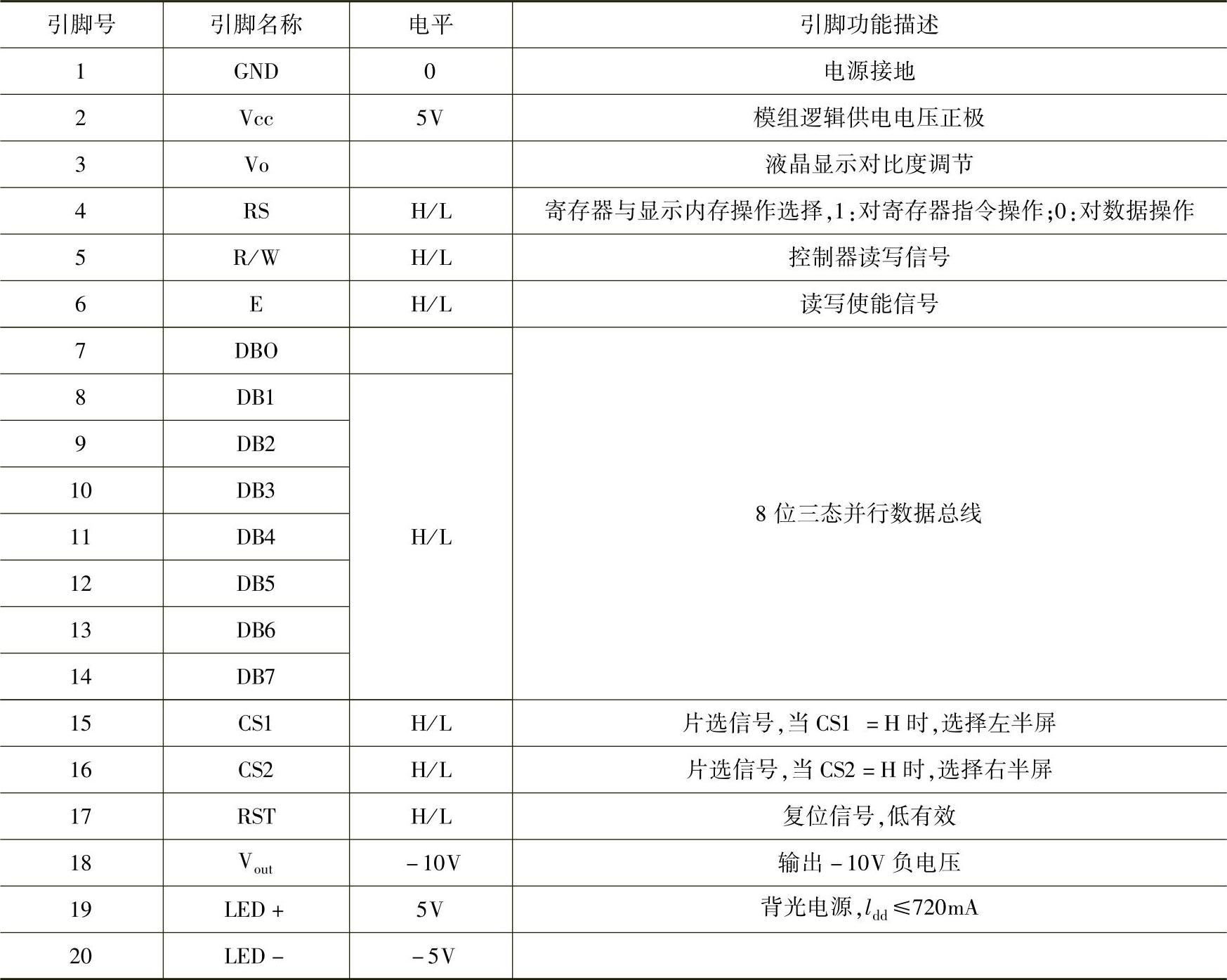

表7-3 DM12864J点阵液晶显示器的引脚
