任务引入

我们已经理解单片机控制LED单灯的亮（灭）了，但在生活中我们看到的一个LED不但有常亮的，还有不停地有规律地闪烁的。比如街上的广告灯、充电器指示灯、消防工作指示灯等，它们多数是用单片机控制的。它们是如何控制的呢？我们在此共同实现吧！

任务目标

知识目标：1.进一步掌握单片机编程流程和思路。

2.进一步熟悉掌握发光二极管工作原理和检测方法。

3.掌握单片机使LED闪烁的相关指令。

4.理解延时意义。

技能目标：1.能使用相关仪表检测应用元器件的性能。

2.进一步掌握各电子元器件的焊接方法。

3.会编写单灯闪烁的流程图和汇编程序。

4.会调试单片机。

情感目标：1.在制作任务过程中养成严谨的工作态度。

2.在任务实施过程中加强沟通，团队合作。

任务描述

1.利用开发板，设计单灯闪烁程序，绘制单灯闪烁控制流程图。

2.利用开发板，能独立调试单灯闪烁程序。

任务实施

一、任务分析

本次任务就是在已准备好的开发板上利用P2.0实现LED单灯不停闪烁，闪烁时间间隔为1s，因为在开发板上实现，所以不增加硬件电路元器件。

二、画程序流程图

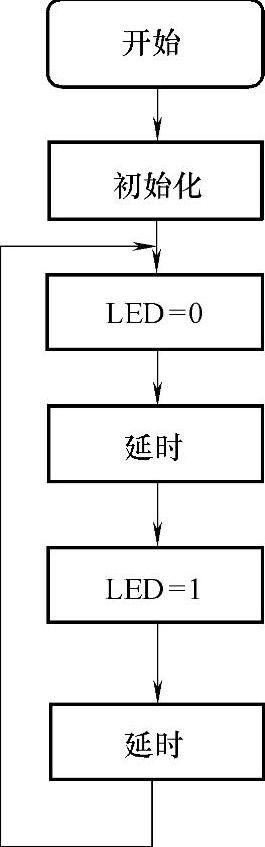

根据任务画程序流程图，如图2-9所示。

图2-9 程序流程图

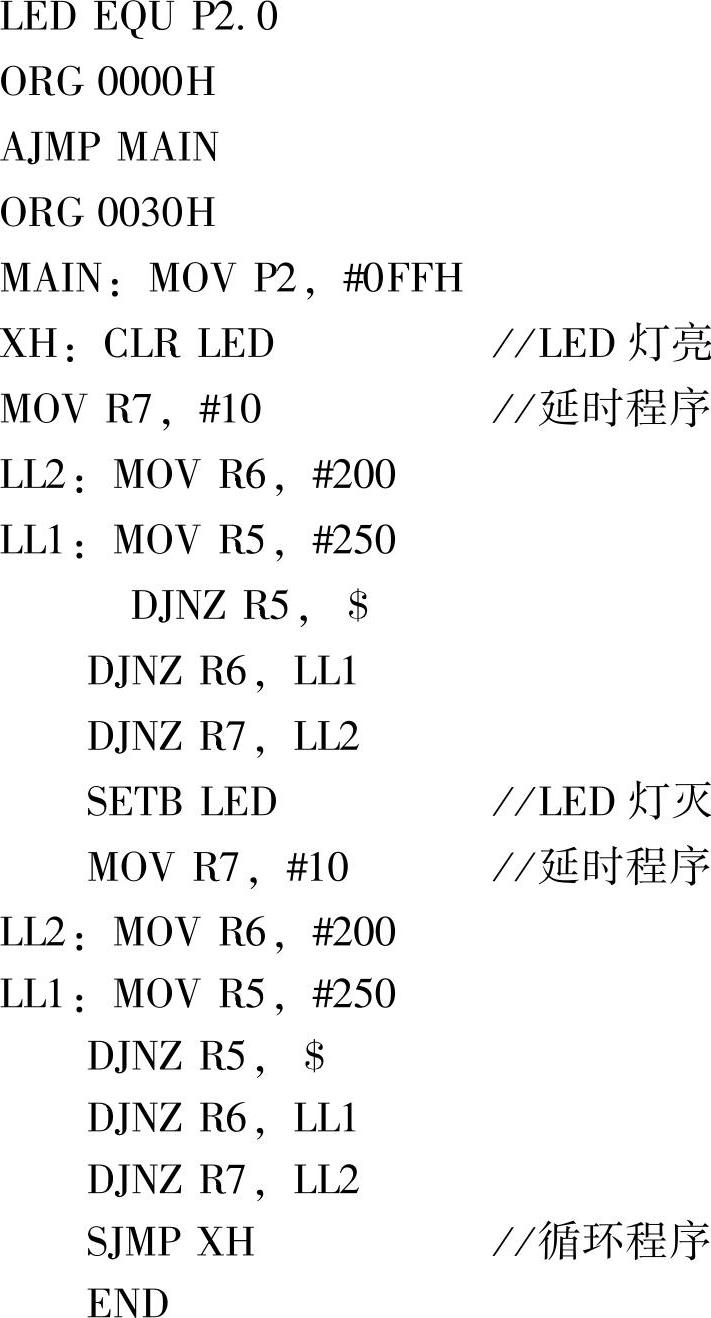

三、编写程序

根据流程图和相关指令编写程序。

四、联机调试

1）将编写程序输入Keil中，进行程序检查，编译及下载。

2）将hex文件通过双龙下载器烧入单片机并调试。

知识链接

单片机控制LED的闪烁，实际控制过程是LED亮→LED灭→LED亮→LED灭周而复始的过程。但人们要看到亮灭的现象，必须在它们之间加一个延时过程，使亮或灭的现象在我们的眼睛里能看到并记忆下来。(www.daowen.com)

一、延时程序

在利用汇编语言编写单片机应用程序时，经常会用到延时子程序来配合主程序实现其功

能。通常延时程序有软件延时和定时器定时两种方法，其中软件延时方法占用CPU较多，

而定时器定时占用CPU极少，这里先介绍软件延时方法。单片机反复执行一段程序以达到

延时的目的，称为软件延时，大部分的延时子程序采用由MOV、NOP、DJNZ指令构成的多

重循环程序来实现，循环的基本用途之一是用嵌套循环产生时间延迟。这种延时方式是依靠

一定数量的时钟周期来计时的，所以延时依赖于晶体振荡器的振荡频率。现以12MHz晶振

的几个经典延时子程序为例，详细分析单片机延时程序。

1.指令执行时间

CPU执行一条指令所需要的时间称为指令周期，指令周期是以机器周期为单位，不同的指令所需的机器周期不一定相同，可参考MCS-51系列单片机指令速查表。例如，单周期指令是指指令周期为一个机器周期的指令。

由上分析可得：若CPU采用12MHz的晶振，执行一条单周期指令，需要1μs；执行一条双周期指令需要2_μs，1个机器周期就是1μs。若要延时1s，则单片机要执行1000000个机器周期的指令。根据程序执行延时现象，下面介绍几种延时程序

2.减一条件转移指令DJNZ（条件转移类型）

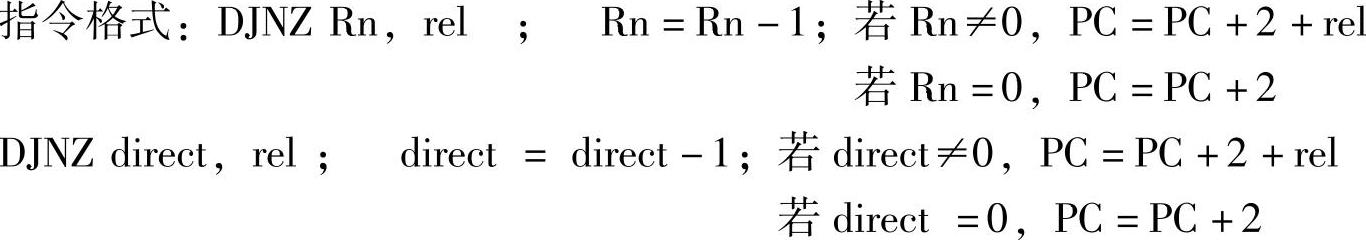

指令功能：减一条件转移指令是将操作数的内容减一，而后判断操作数里的内容结果。若内容为0，执行DJNZ指令的下一条指令；若内容不为0，执行DJNZ指令中所给的地址的程序。在指令中D代表减一（DEC），J代表转移（JUMP），N代表不（NO），Z代表0（ZERO）。即为减一后内容不为0时转移。

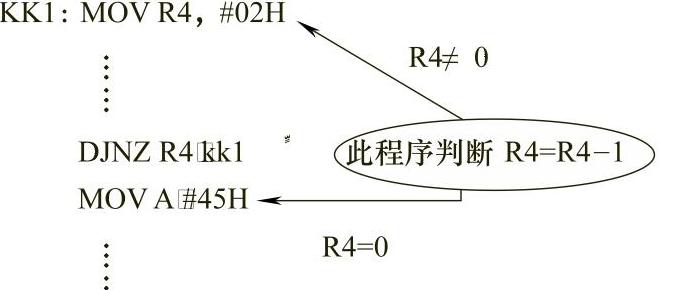

例1 DJNZR4，kk1功能是执行该程序时对R4寄存器的内容进行减一，减一后再判断R4内容，如果为0了，就执行该指令紧跟的下一条指令；如果不为0，就执行该指令指向的地址即KK1为地址的程序指令。

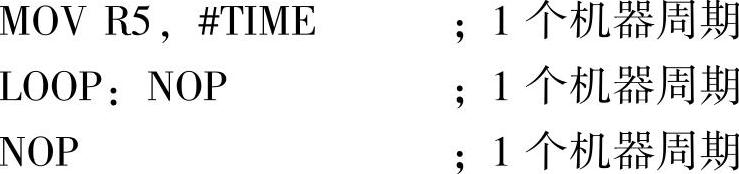

例2 DJNZRn，rel指令的应用。

DJNZR5，LOOP ；2个机器周期

延时时间T=1×T_机+（4×T_机）×TIME

如果fosc=12MHz，则T_机=1μs，上例循环一次为4个机器周期为4μs。

设TIME=50，则延时时间T=1×1μs+（4×1μs）×50=201μs。

例3 0.1s延时程序

程序执行时间：T=1×1μs+（（1+2×250+2）×200+2）×1μs=100603≈0.1s。

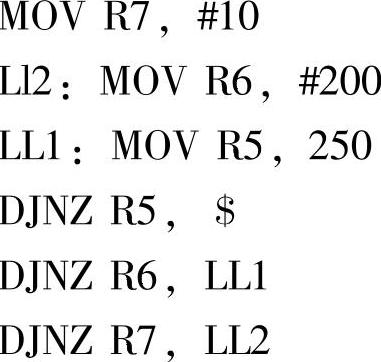

例4 1s延时程序

程序执行时间：T=[1×1μs+（（1+2×250+2）×200+2）×1μs]×10≈1s。

知识拓展根据所学内容调试8个LED灯L1～L8的任意灯数的闪烁。
