任务引入

单片机有了工作系统，那么怎样将我们编写的程序下载到单片机中呢？本次任务我们来安装下载电路！

任务目标

知识目标：1.掌握单片机程序下载的几种方式。

2.掌握单片机下载电路元器件组成。

技能目标：1.能识别和检查ISP和RS-232下载电路元器件好坏。

2.能读懂ISP和RS-232下载电路的电路图。

3.能正确安装ISP和RS-232下载电路。

情感目标：1.培养学生良好的工作习惯。

2.培养学生团队意识和集体荣誉感。

任务描述

1.能根据原理图辨认下载电路的元器件。

2.能利用开发板正确安装下载电路，如图1-64所示。

图1-64 单片机下载电路

任务实施

一、任务分析

单片机开发板的下载电路有串口电平转换RS-232下载电路和ISP下载电路。

二、器材准备

1）单片机开发板RS-232下载电路元器件表如表1-5所示，如图1-65所示为RS-232下载电路。

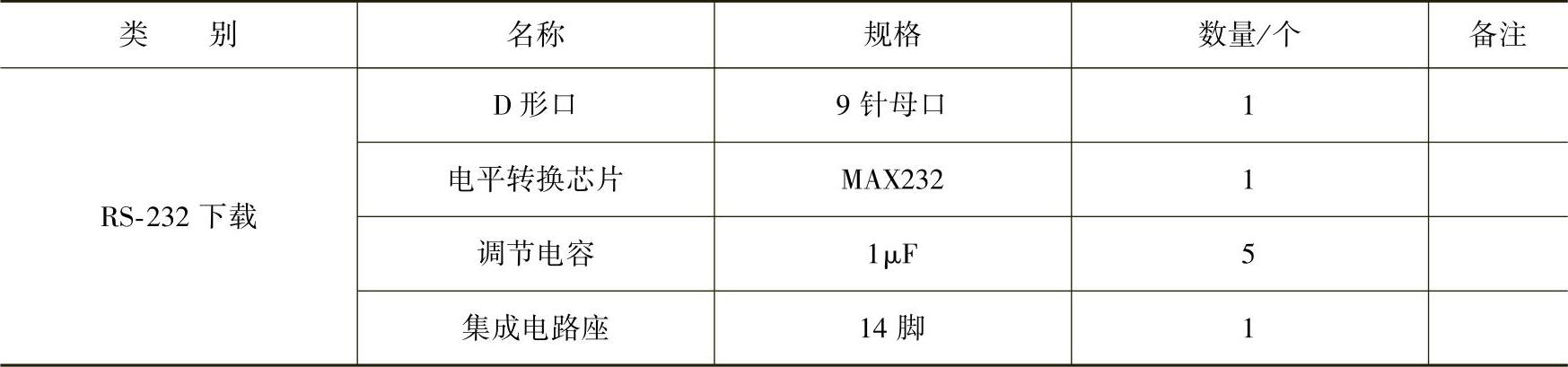

表1-5 RS-232下载电路元器件表

2）单片机开发板ISP下载电路元器件表如表1-6所示，如图1-66所示为ISP下载电路。

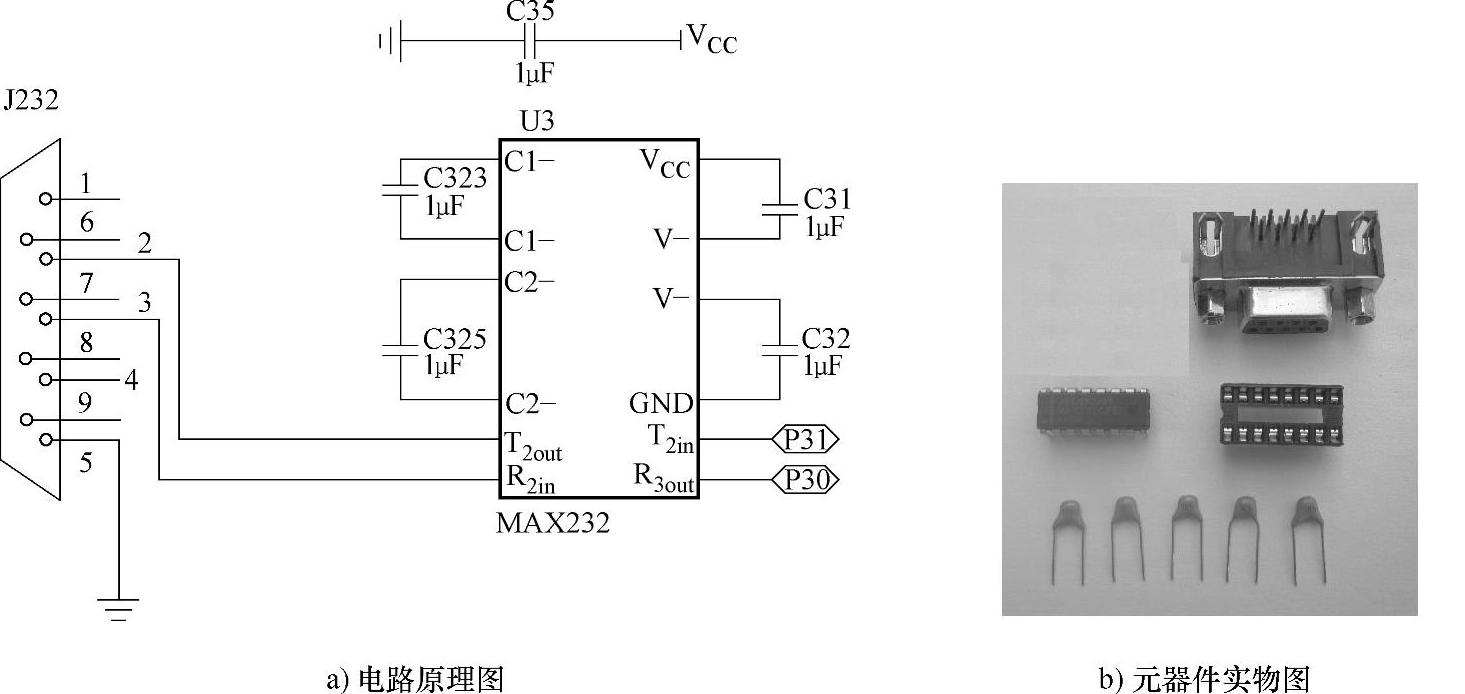

图1-65 RS-232下载电路

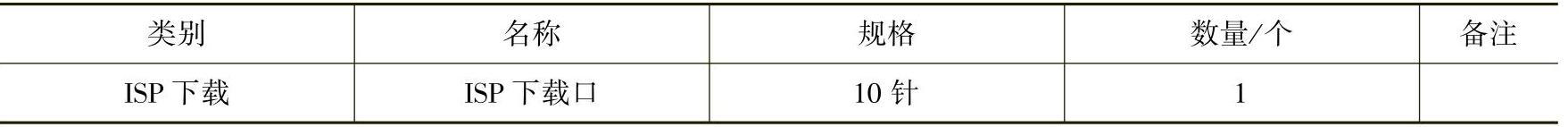

表1-6 ISP下载电路元器件表

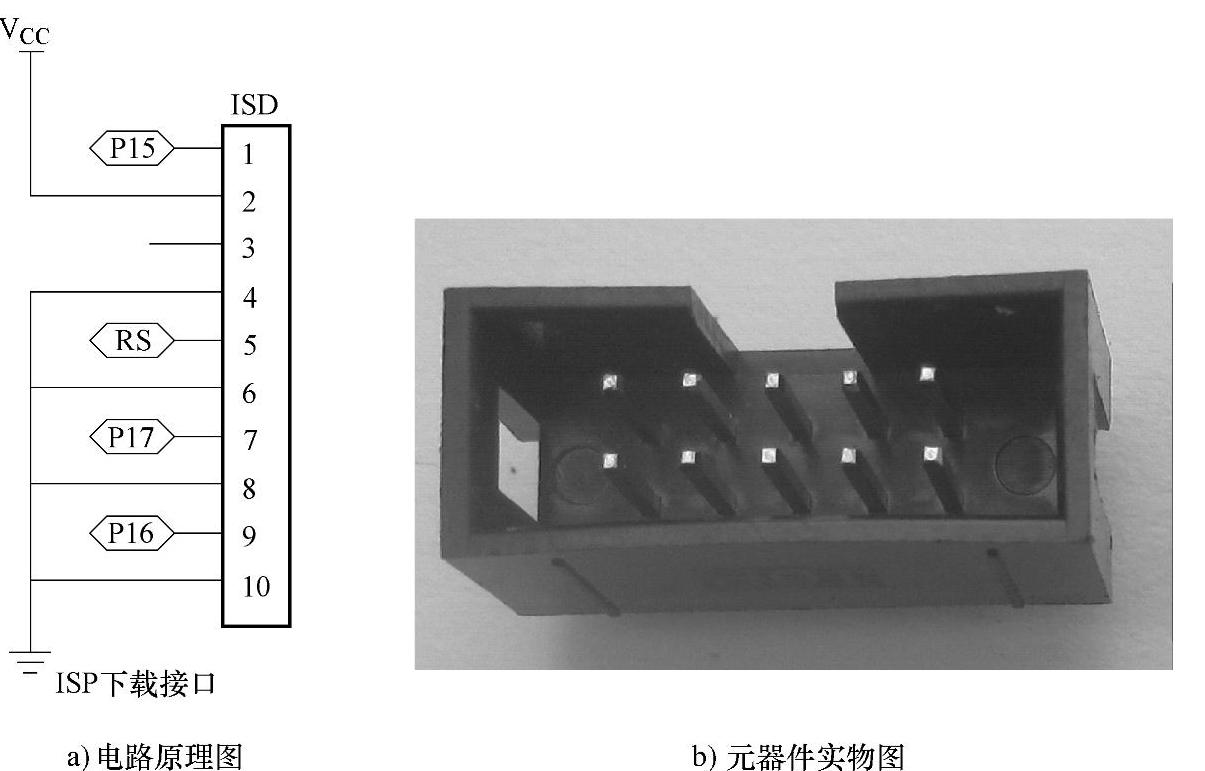

图1-66 ISP下载电路

三、工具准备

安装基本电路的焊接工具有：电烙铁、镊子、焊锡、松香等，如图1-58所示。

四、制作要求

1.按元器件表清点所需安装元件。

2.检测所有元器件的特性、好坏。

3.焊接要求

1）焊接元器件整体美观、分布均匀、焊接过程先焊接大件，再焊接小件。

2）焊接过程中严格按照电路施工，注重电源的正负极。

3）要求焊接的焊点光滑、饱满、无毛刺，导电性能良好。

4）焊接整体应居中部以底座分布，为以后的电路焊接调试预留布置地方。

五、电路安装

知识链接

一、MAX232简介

MAX232芯片是美信公司专门为计算机的RS-232标准串口设计的单电源电平转换芯片，使用+5V单电源供电。引脚排列如图1-67所示。

1.引脚介绍

第一部分是电荷泵电路。由1、2、3、4、5、6脚和4只电容构成。功能是产生+12V和-12V两个电源，满足RS-232串口电平的需要。

第二部分是数据转换通道。由7、8、9、10、11、12、13、14脚构成两个数据通道。其中13脚（R_1in）、12脚（R_1out）、11脚（T_1in）、14脚（T_1out）为第一数据通道。8脚（R_2in）、9脚（R_2out）、10脚（T_2in）、7脚（T_2out）为第二数据通道。TTL/CMOS数据从T_1in、T_2in输入转换成RS-232数据从T_1out、T_2out送到电脑DB9插头；DB9插头的RS-232数据从R_1in、R_2in输入转换成TTL/CMOS数据后从R_1out、R2out输出。

第三部分是供电。15脚GND、16脚V_CC（+5V）。

2.主要特点

1）符合所有的RS-232C技术标准。

2）只需要单一电源供电（+5V）。(www.daowen.com)

3）片载电荷泵具有升压、电压极性反转能力，能够产生+10V和-10V电压。

4）功耗低，典型供电电流5mA。

5）内部集成2个RS-232C驱动器。

6）内部集成2个RS-232C接收器。

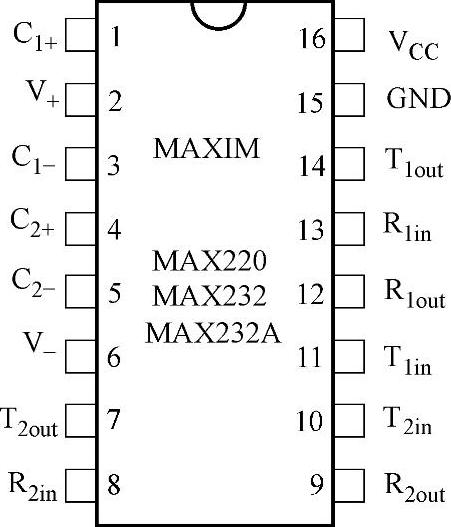

图1-67 MAX232引脚排列

二、双龙下载器应用简介

1.双龙下载器连接

安装好双龙USB ISP下载器驱动软件后，将双龙USBISP下载器USB与计算机相连，方形十针头（区分方向）与方形座相连（见图1-68），会在计算机右下方找到相关硬件，即可使用。

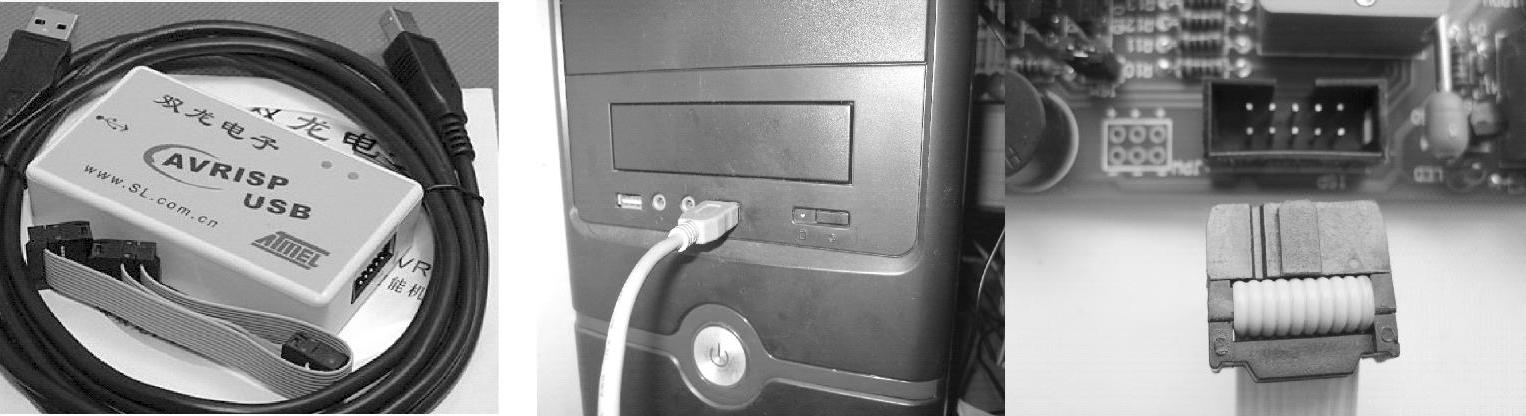

图1-68 双龙下载器与电脑和开发板的连接

2.双龙下载器的程序下载

用桌面的快捷图标执行SLISP在线编程下载软件。

1）各项参数按图1-69设置即可。

2）单击FLASH，选择要下载的hex文件。

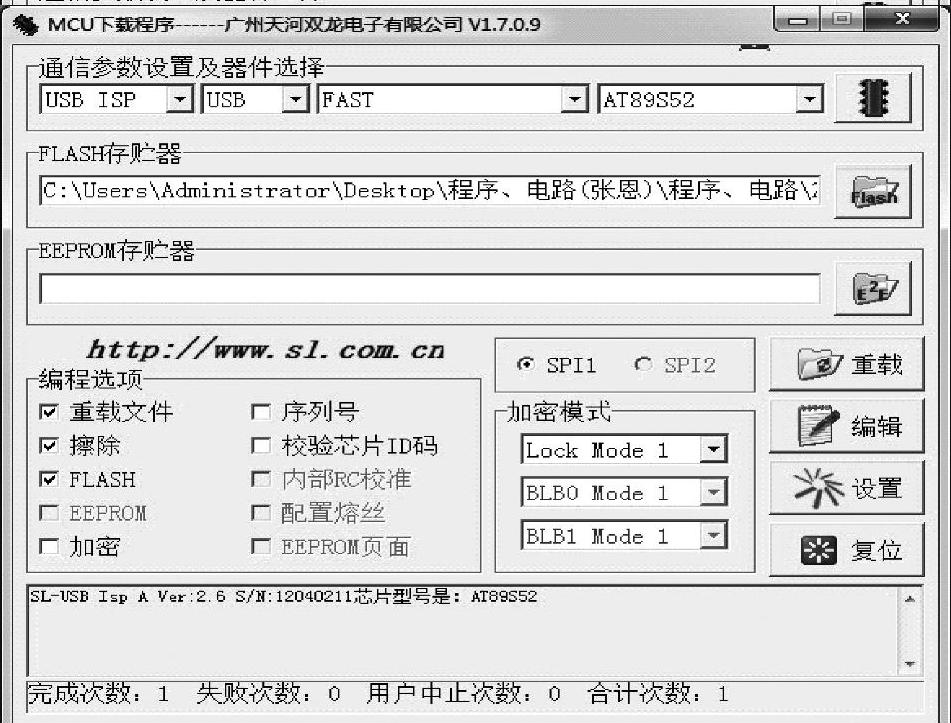

图1-69 双龙下载参数设置界面

3）单击编程，编程操作开始进行，如果编程成功，则显示如图1-70所示。

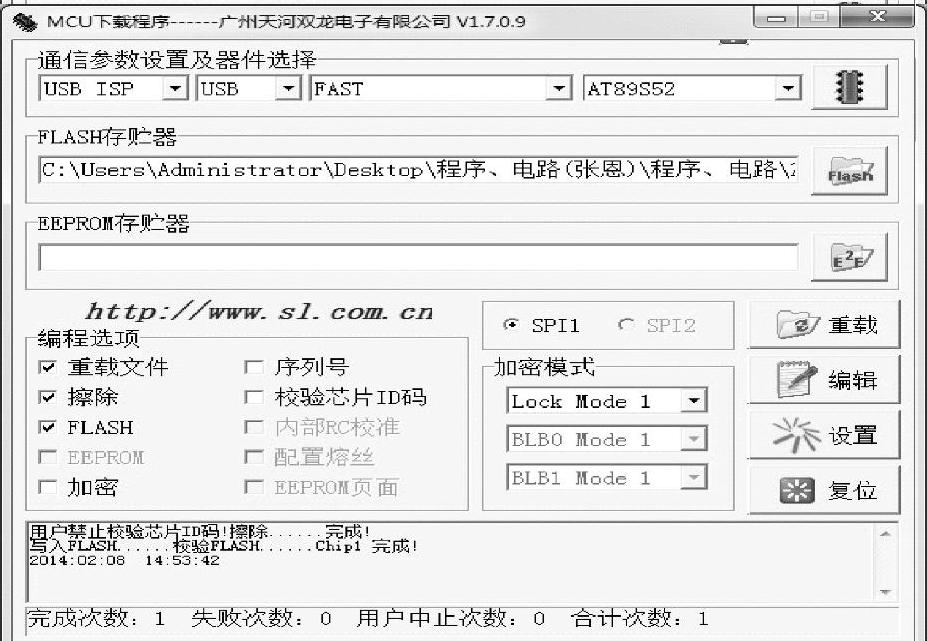

图1-70 程序文件下载成功界面

4）这时可进行单片机的联机调试了。

评一评

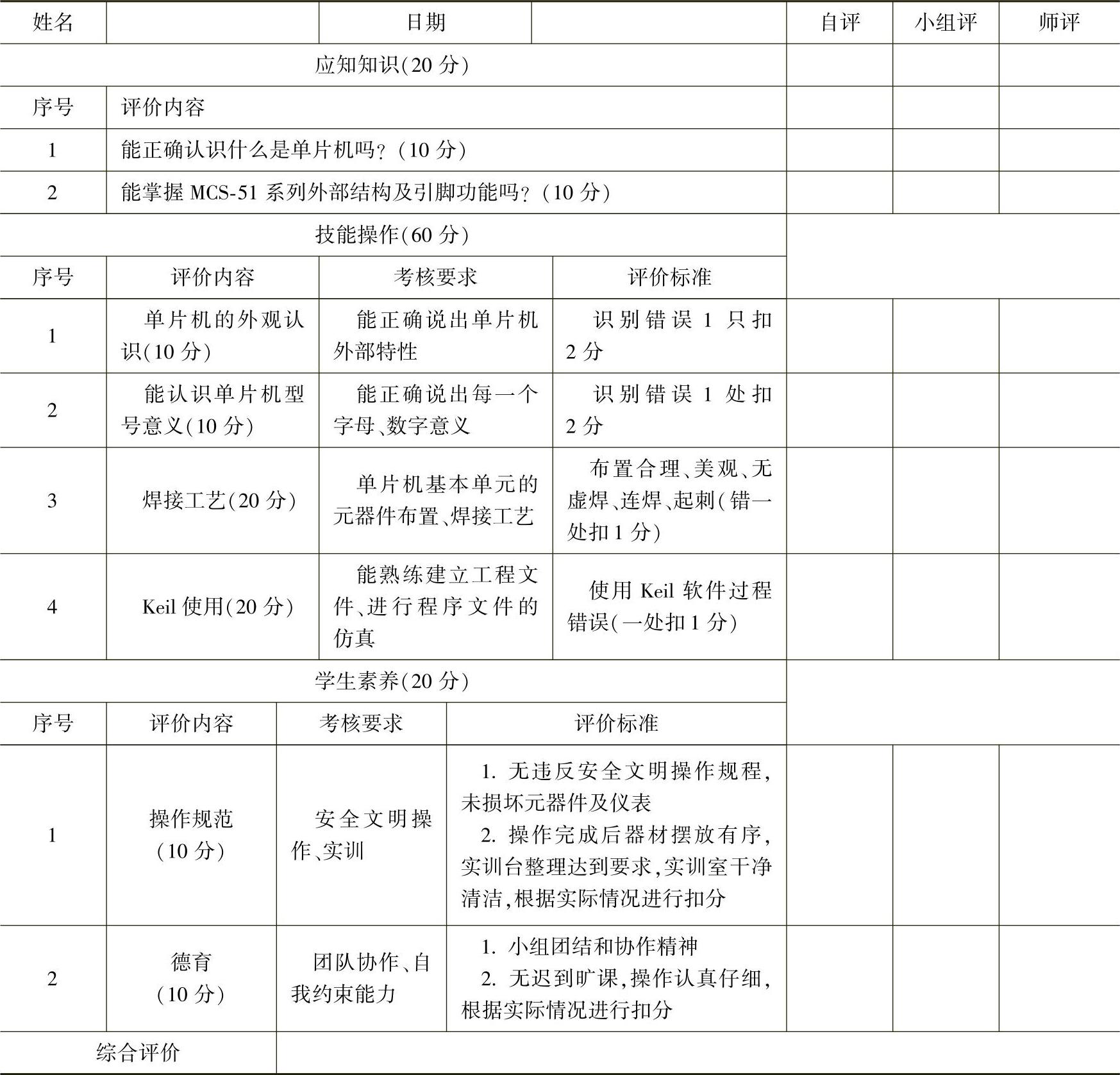

项目1 《认识单片机及其工具软件》评价表

思考与练习

一、选择题

1.CPU的主要组成部分为（ ）。

A.运算器和控制器 B.加法器和寄存器

C.运算器和寄存器D.存放上一条指令的地址

2.单片机的内部功能部件有（ ）。

A.CPU，RAM，ROM B.时钟电路、定时器/计数器、中断控制系统

C.并行接口、串行接口 D.以上都是

3.单片机应用程序一般存放在（ ）。

A.RAM B.ROM C.寄存器 D.CPU

二、填空题

1.MCS-51系列单片机字长是位____，有____根引脚。

2.MCS-51系列单片机的存储器的最大特点是____，Px并行口的地址是与存储器统一编址的，或者说属于该存储器。

3.MCS-51系列单片机最多可以有____个并行输入输出口，最少也可以有1个并行口，即____。P3常需复用作____和读写控制信号。

4.ALE信号的作用是____。

5.MCS-51系列单片机复位后，PC=____H。若希望从片内存储器开始执行，EA脚应接____电平，PC值超过____H时，单片机会自动转向片外存储器继续取指令执行。

6.AT89S52内部程序存储器（ROM）容量____为，地址从____开始，用于存放程序和表格常数。

7.AT89S52I/O口有____条，它们都是____端口。

三、问答题

1.AT89S52单片机的EA引脚有何功能？在使用时EA引脚应如何处理？

2.简单分析MCS-51系列单片机的内部组成，并用框图表示。

3.根据单片机的存储容量，画出MCS-51系列单片机的程序存储器和数据存储器的结构空间。

4.举例说明单片机在日常生活中的应用有哪些。
