任务引入

我们已经让单片机活了起来，为了通过它控制电器设备按照我们的指令工作，光有硬件是不行的，还需要软件对硬件进行有效的控制。那么怎样将人类的指令编写后植入单片机呀？这就需要相关的软件——Keil软件。

任务目标

知识目标：1.熟悉Keil软件的界面布局。

2.初步掌握Keil软件的菜单使用。

3.初步掌握程序输入和检查。

技能目标：1.会Keil软件的安装。

2.会使用Keil软件。

3.能掌握Keil进行仿真调试步骤。

情感目标：1.培养学生严谨的学习态度。

2.加强学生纪律性。

任务描述

1.学会Keil的安装和使用。

2.利用Keil软件进行程序的输入、检查、仿真调试。

任务实施

下面我们将通过Keil完成程序仿真，同时生成可执行文件。

将Keil软件安装在默认的目录中，打开软件——建立工程——新建文件并将下列程序输入到Keil中，仿真并观察P0、P1、P2、P3口工作情况，并记录下来。

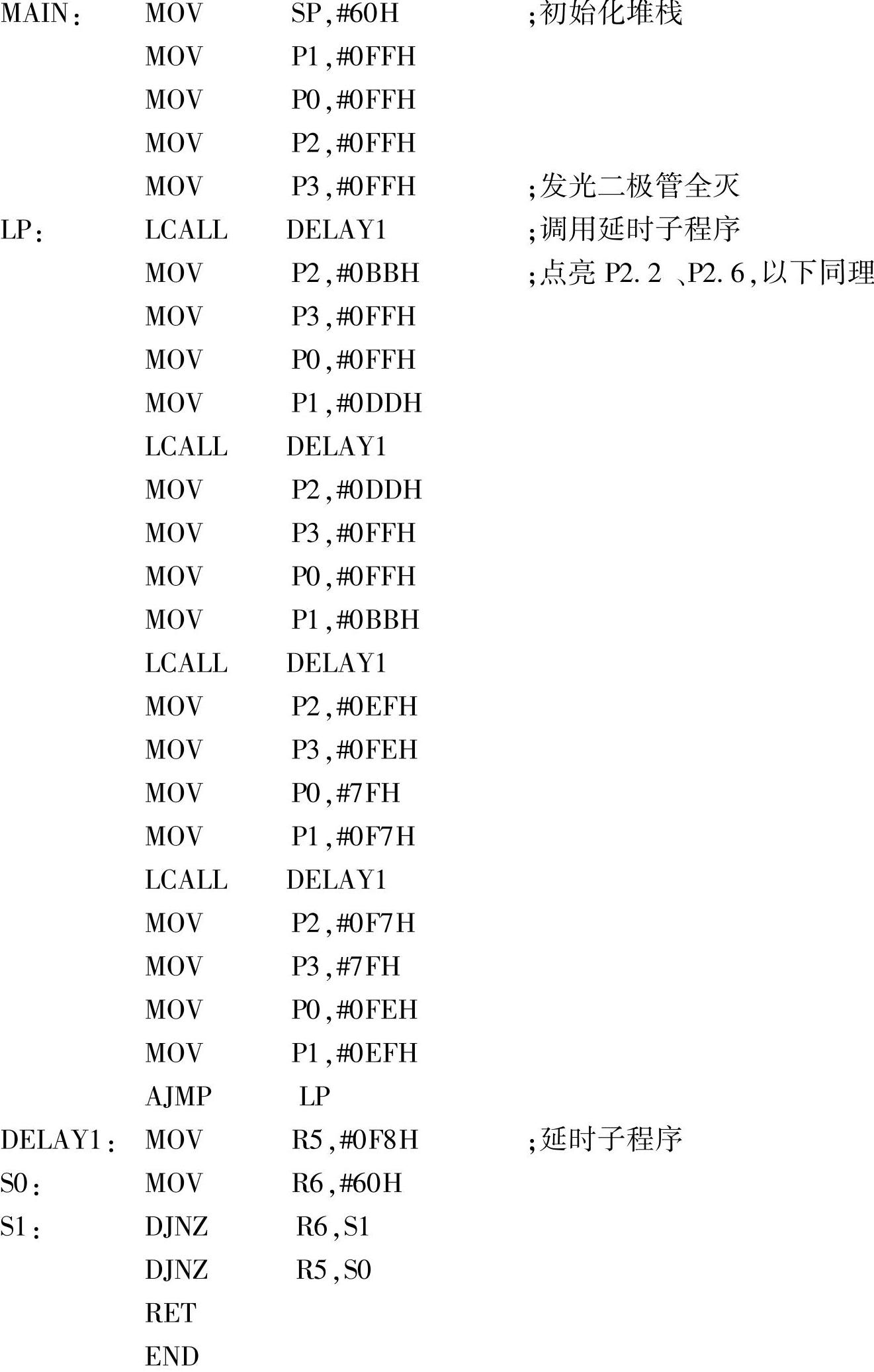

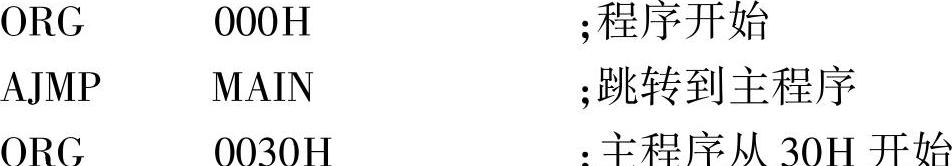

程序举例：

知识链接

一、Keil软件简介

我们开发的程序要变为CPU可以执行的机器码有两种方法，一种是手工汇编，另一种是机器汇编，目前已极少使用手工汇编了。机器汇编是通过汇编软件将源程序变为CPU能识别的机器码，将编程者的意图转化成机器工作指令。用于MCS-51系列单片机的汇编软件有早期的A51，随着单片机开发技术的不断发展，从普遍使用汇编语言到逐渐使用高级语言开发，单片机的开发软件也在不断发展。Keil软件是目前最流行开发MCS-51系列单片机的软件，这从近年来各仿真机厂商纷纷宣布全面支持Keil即可看出。

Keil是德国Keil公司开发的单片机编译器，虽然市场上的单片机编译器有很多种，但是Keil无疑是其中使用最为普遍、最好用的51单片机开发工具，它可以用来编译C程序代码和汇编程序代码、连接到目标文件和库文件、生成hex文件、调试目标程序、进行仿真调试等，是一种集成化的文件管理编译环境。

二、Keil软件的安装

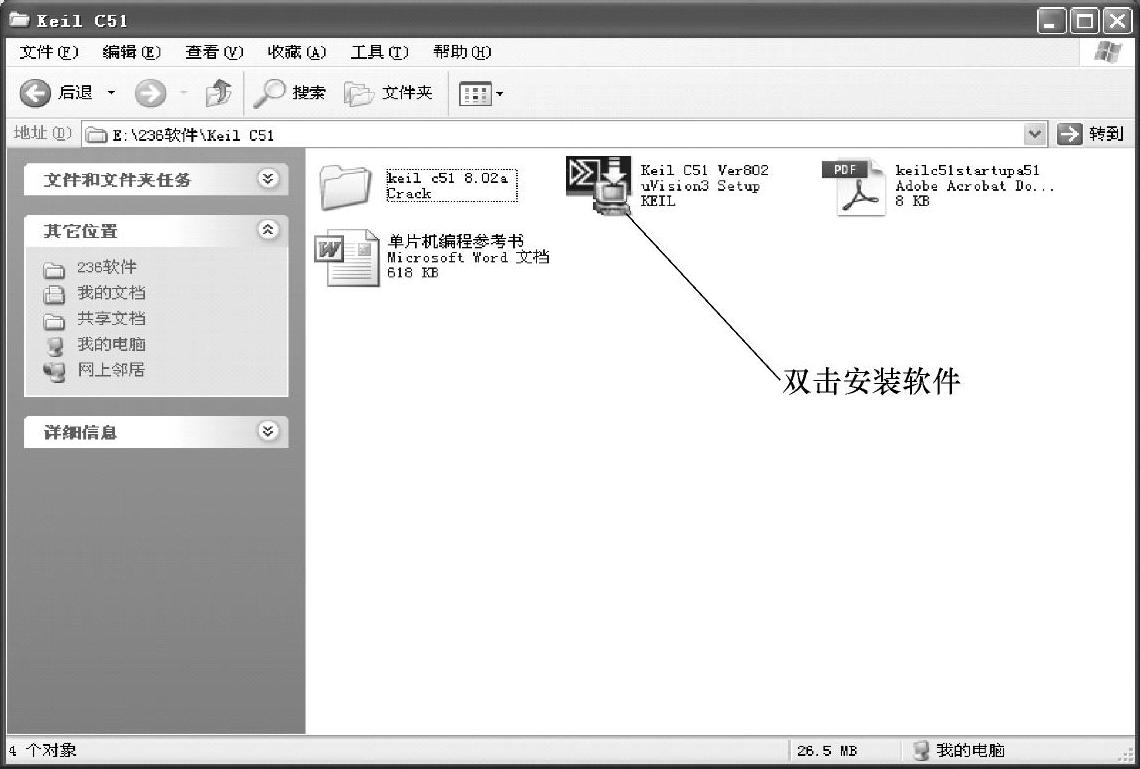

1）启动安装界面，双击安装软件，如图1-5所示。

图1-5 启动Keil安装文件

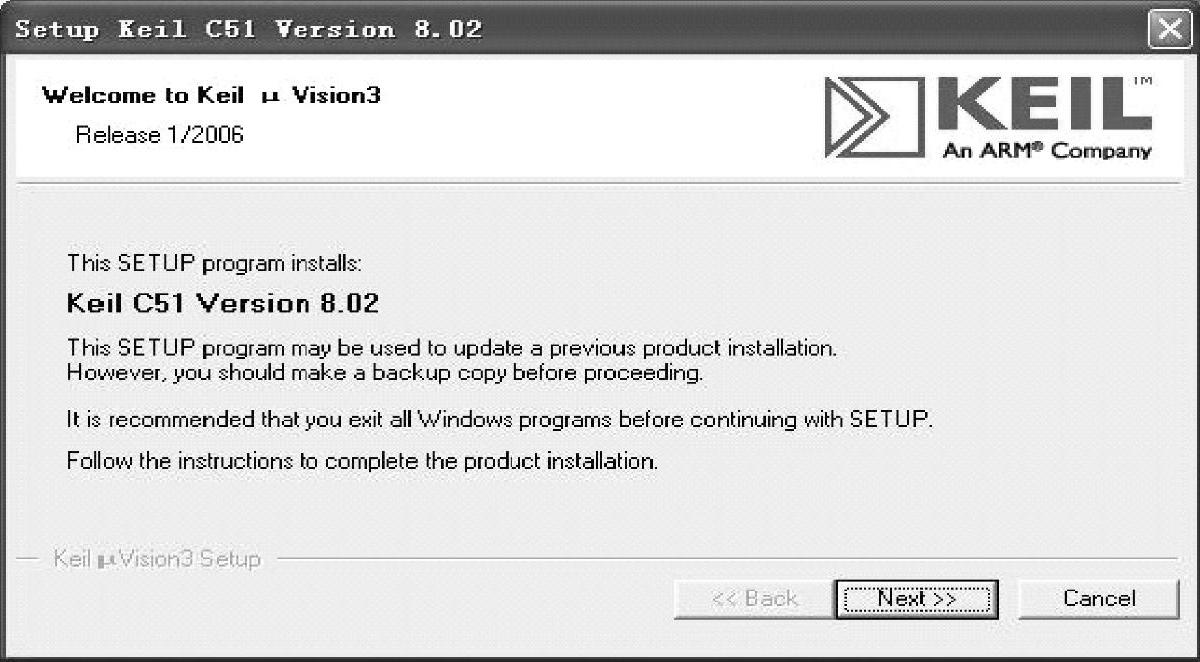

2）启动安装后，进入安装界面，单击Next，如图1-6所示。

图1-6 进入安装界面

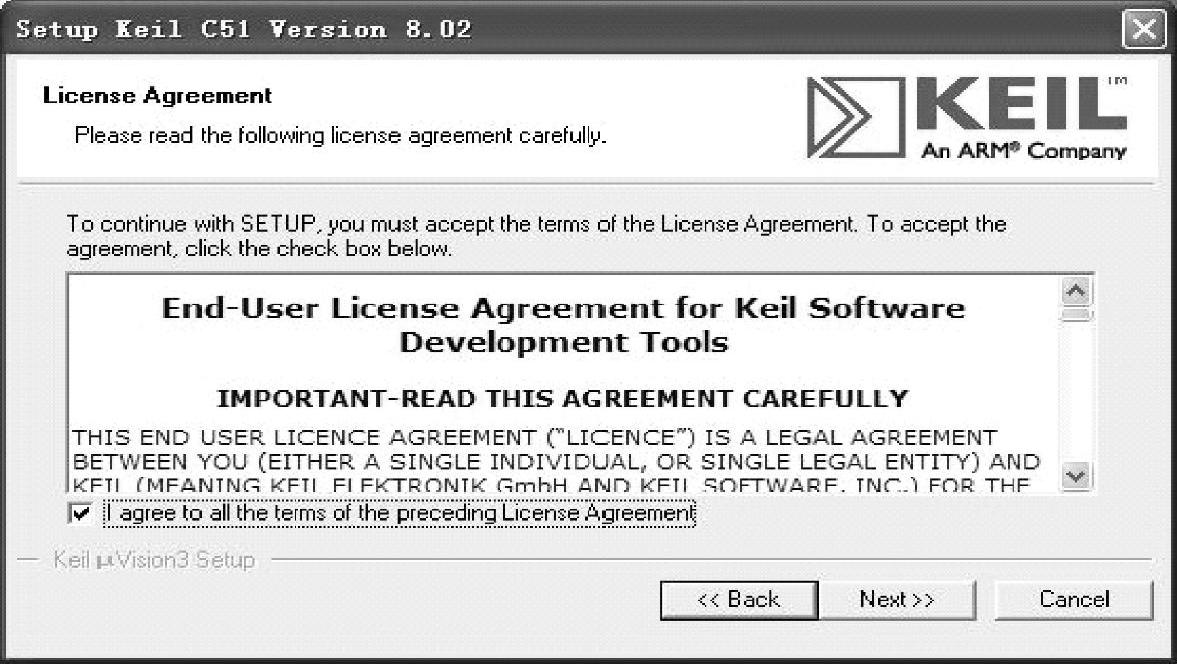

3）同意安装条款，进入下一步，如图1-7所示。

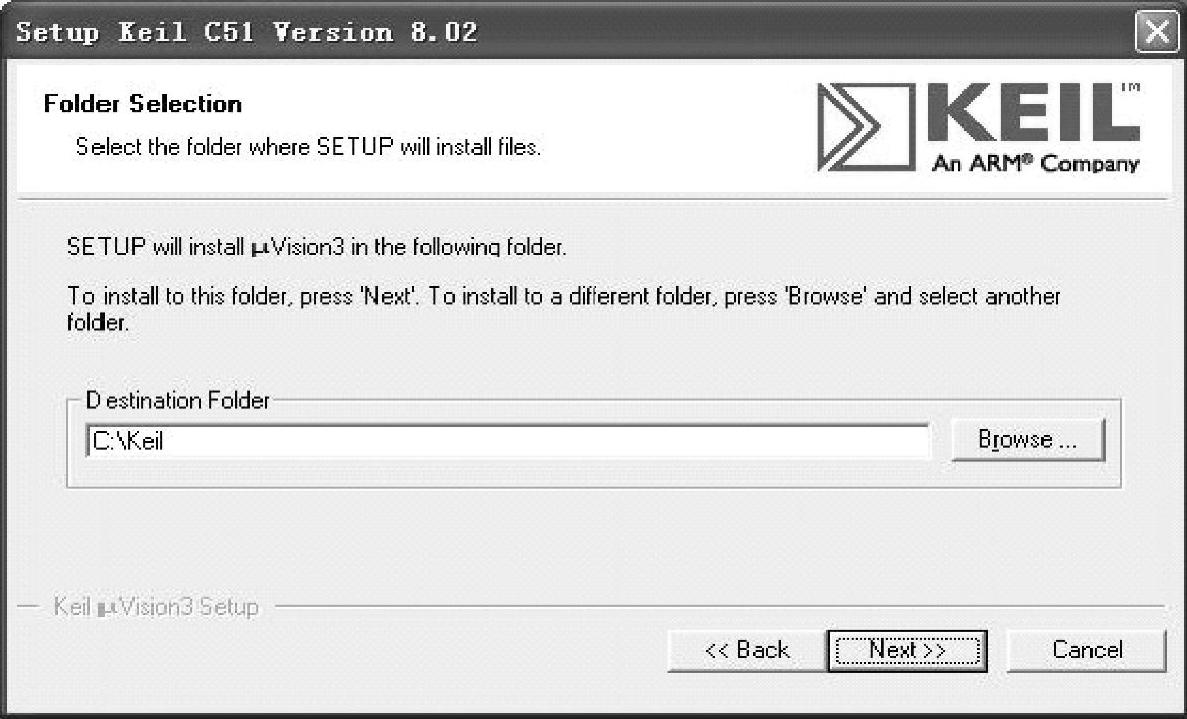

4）没有特殊要求，默认安装目录，单击Next，如图1-8所示。

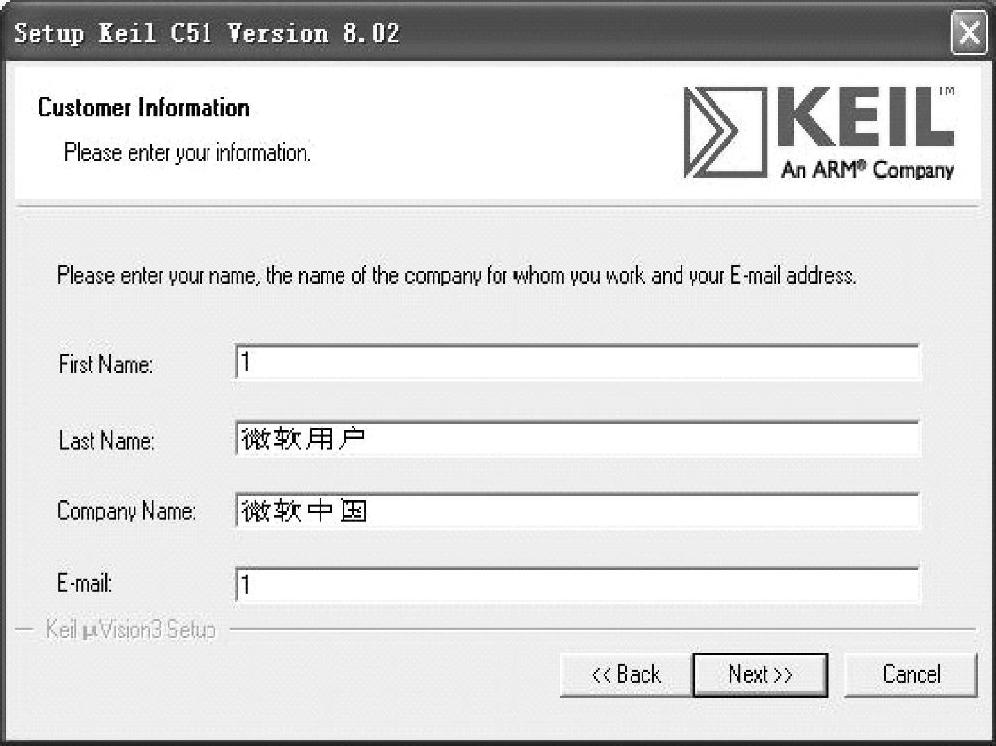

5）在当前界面中FirstName和E-mail中任意输入数据，其他默认，单击Next，如图1-9所示。

图1-7 许可界面

图1-8 选择安装目录

图1-9 填写安装信息

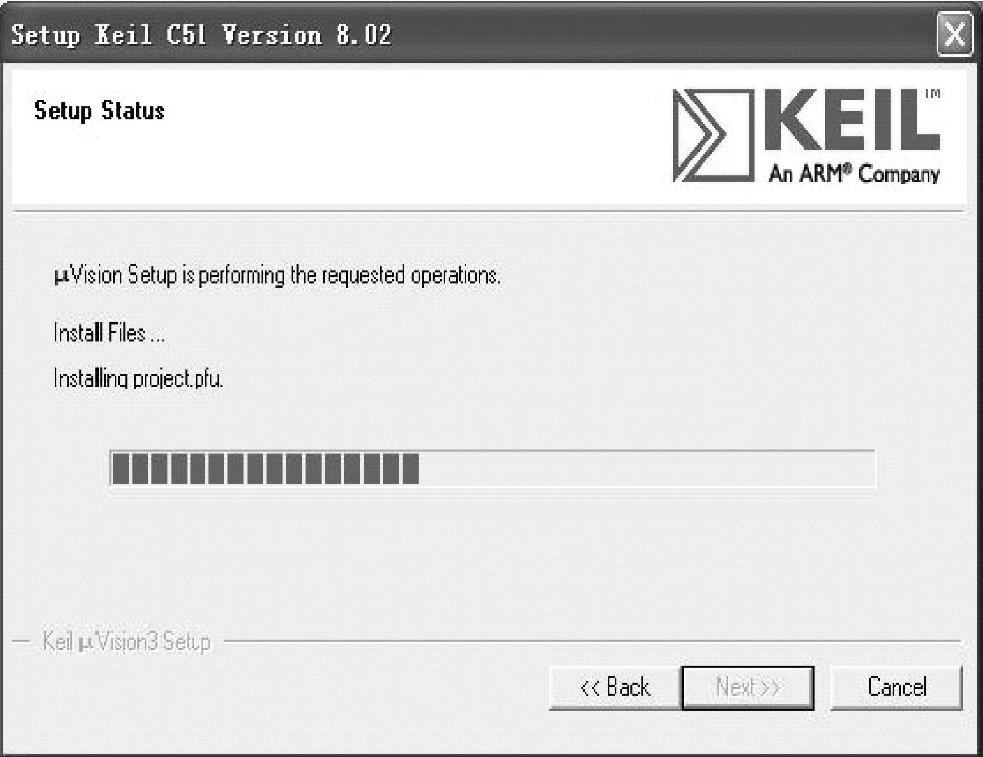

6）进入软件安装界面，等待，如图1-10所示。

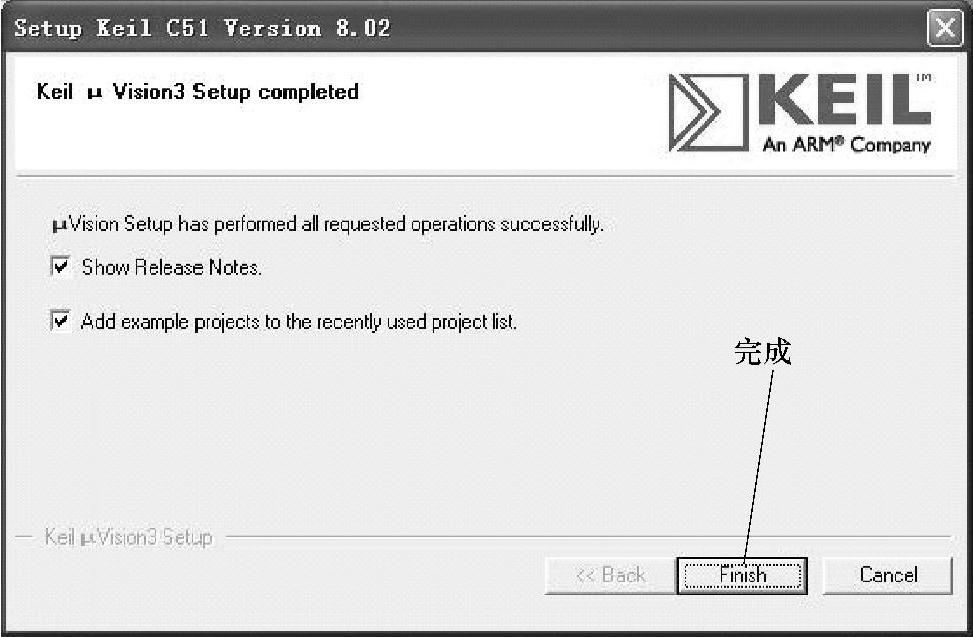

7）安装结束，单击Finish（完成）按钮退出，如图1-11所示。

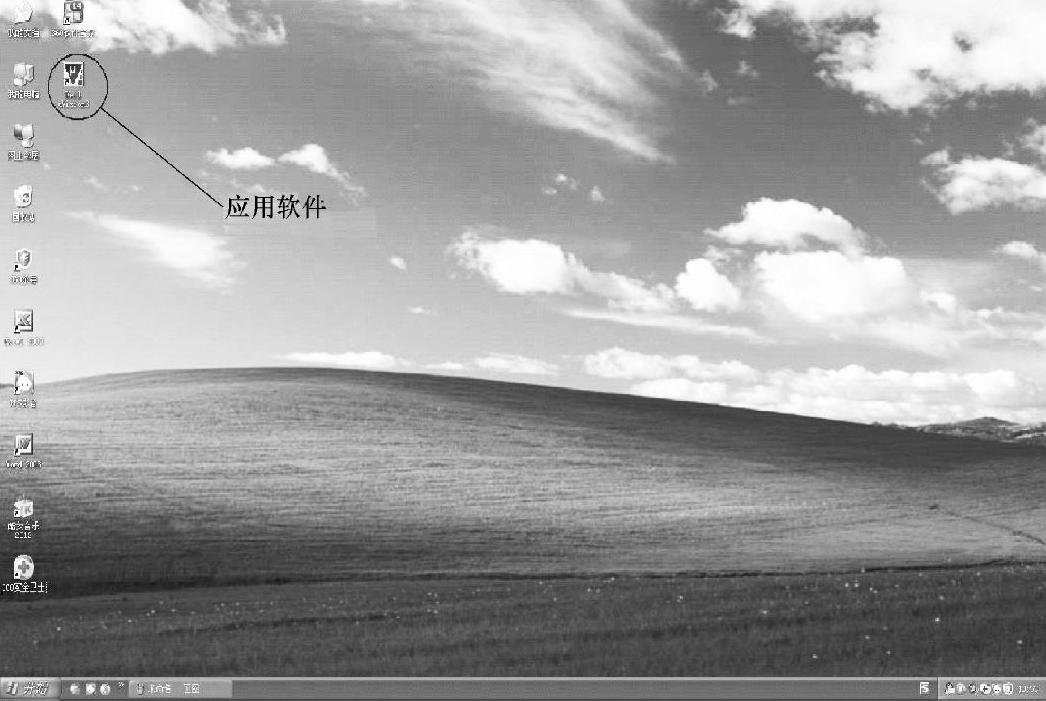

8）桌面显示已安装应用软件图标，安装结束，如图1-12所示。

图1-10 Keil安装进程

图1-11 安装完成界面

图1-12 Keil桌面图标

三、Keil软件的简单使用

下面按照程序编写过程介绍Keil软件的应用、程序的编写界面和简单的仿真步骤，从而掌握Keil软件的编写程序、编译程序、调试程序过程。

1）双击keil桌面图标，进入Keil启动界面，如图1-13所示。

图1-13 Keil启动界面

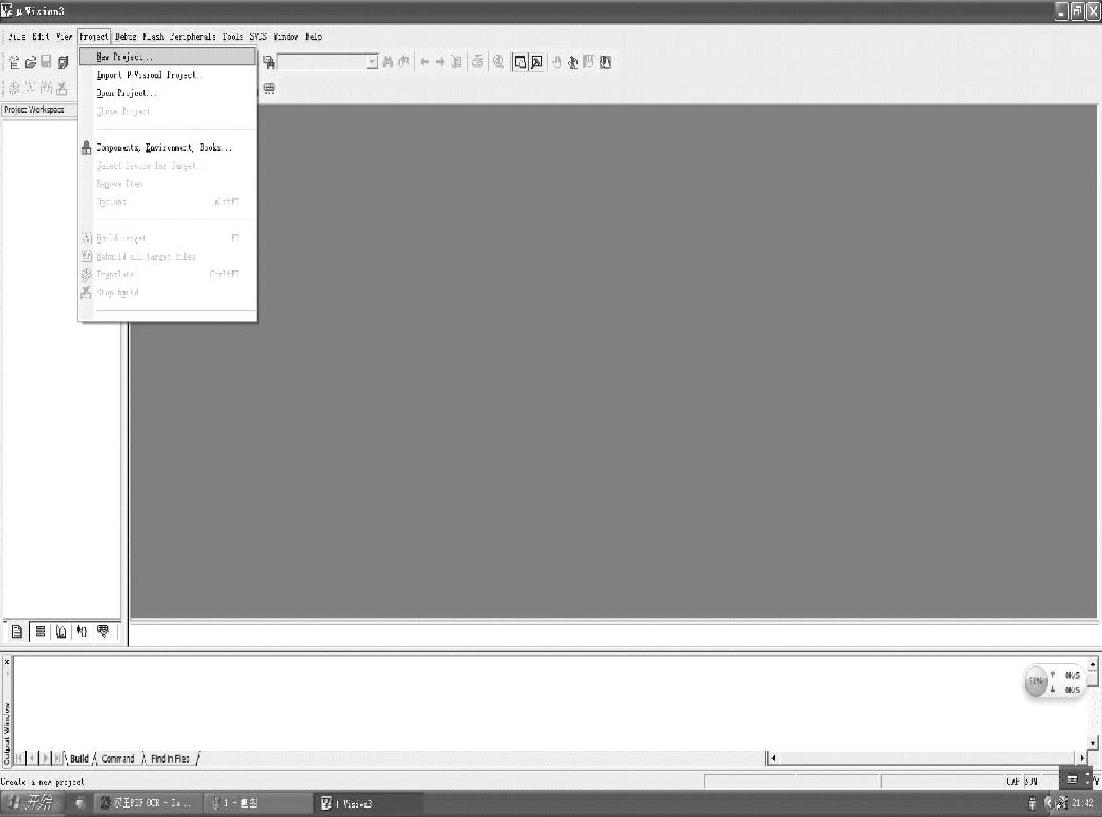

2）建立一个新工程，单击Project，然后选择Newproject选项，如图1-14所示。(www.daowen.com)

图1-14 建立工程界面

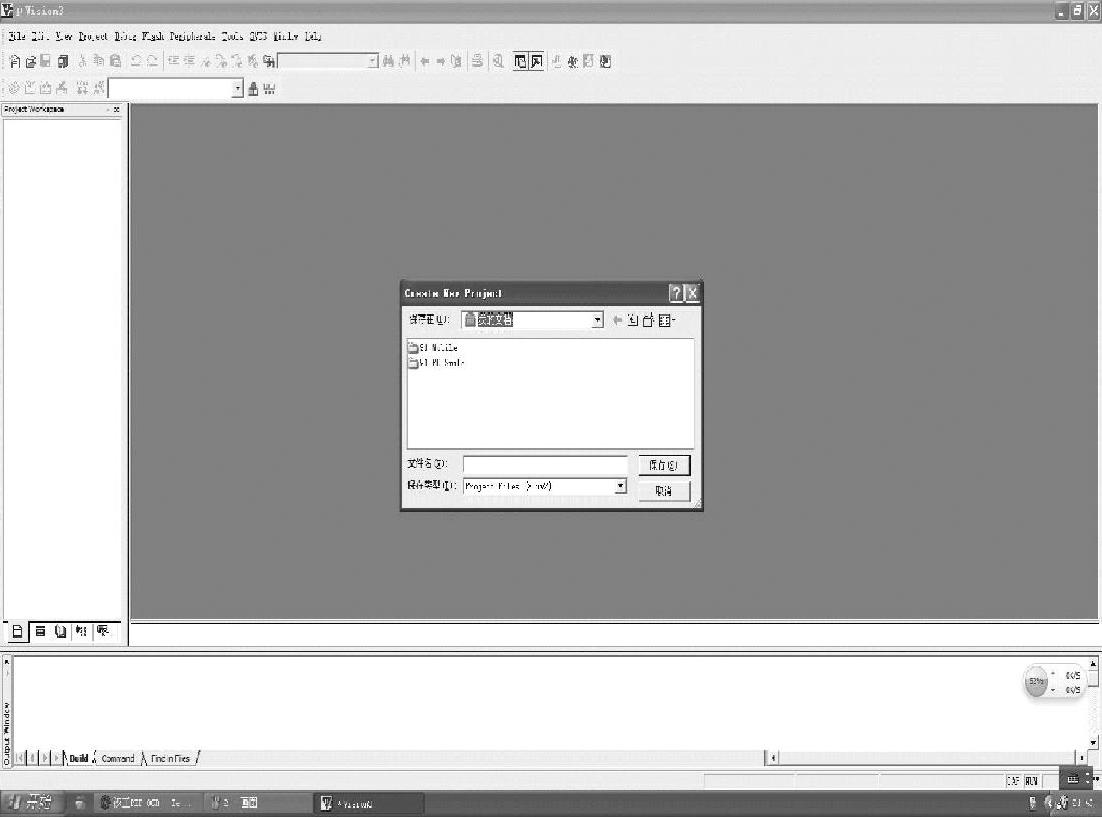

3）弹出工程保存对话框，选择工程保存位置，如图1-15所示。

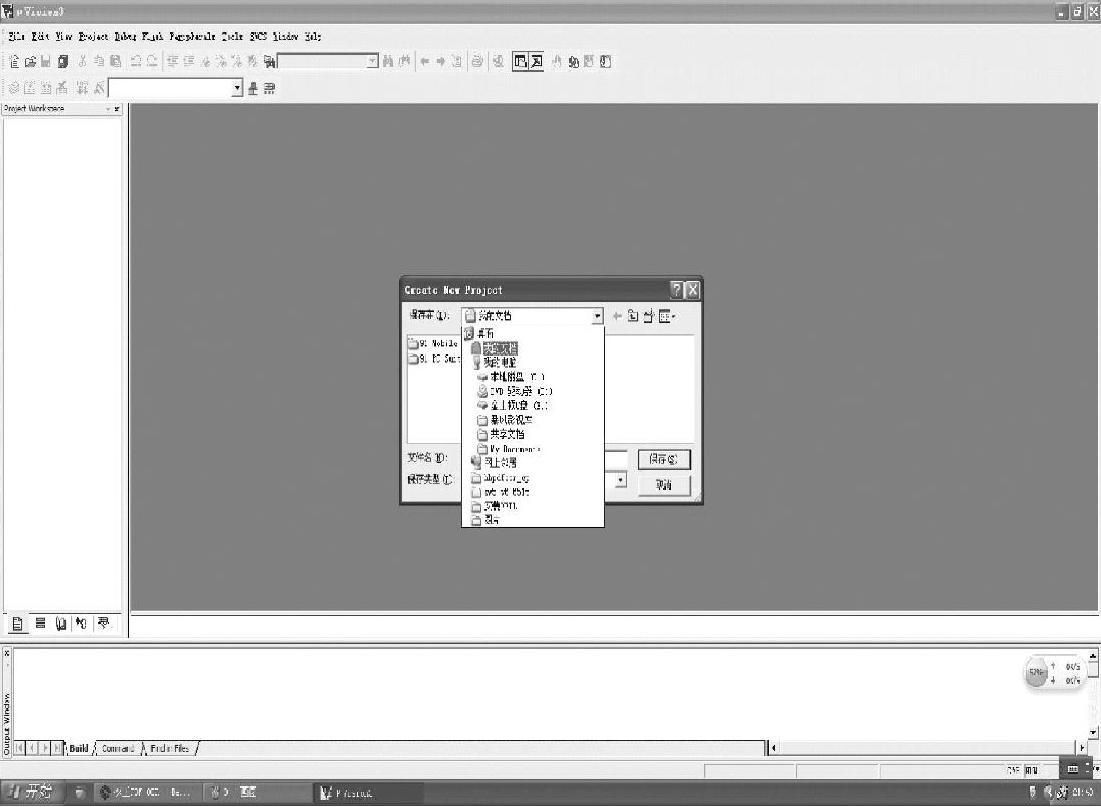

4）通过下拉菜单，选择工程保存位置，如图1-16所示。

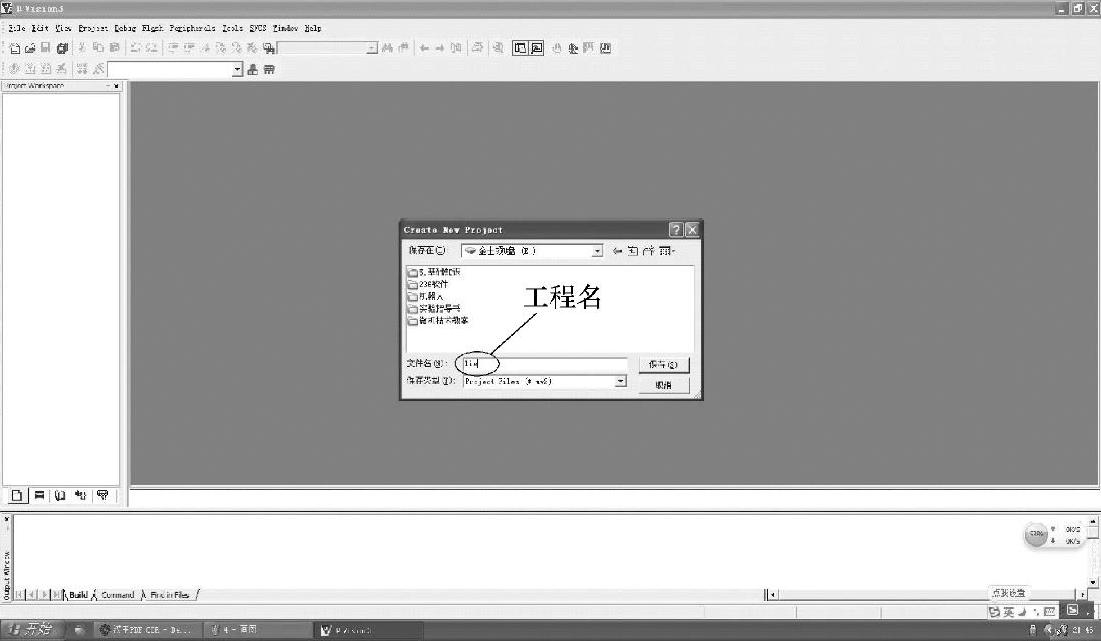

5）在保存位置选择后，给工程取一个文件名，然后单击保存，如图1-17所示。

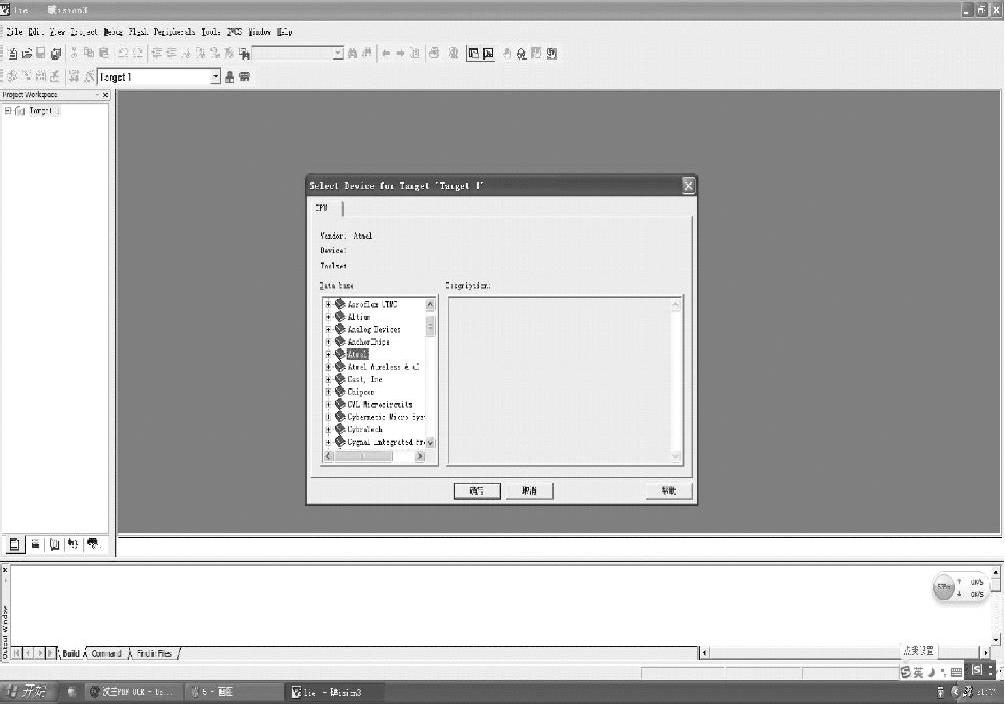

6）弹出对话框，选择单片机型号，如图1-18所示。

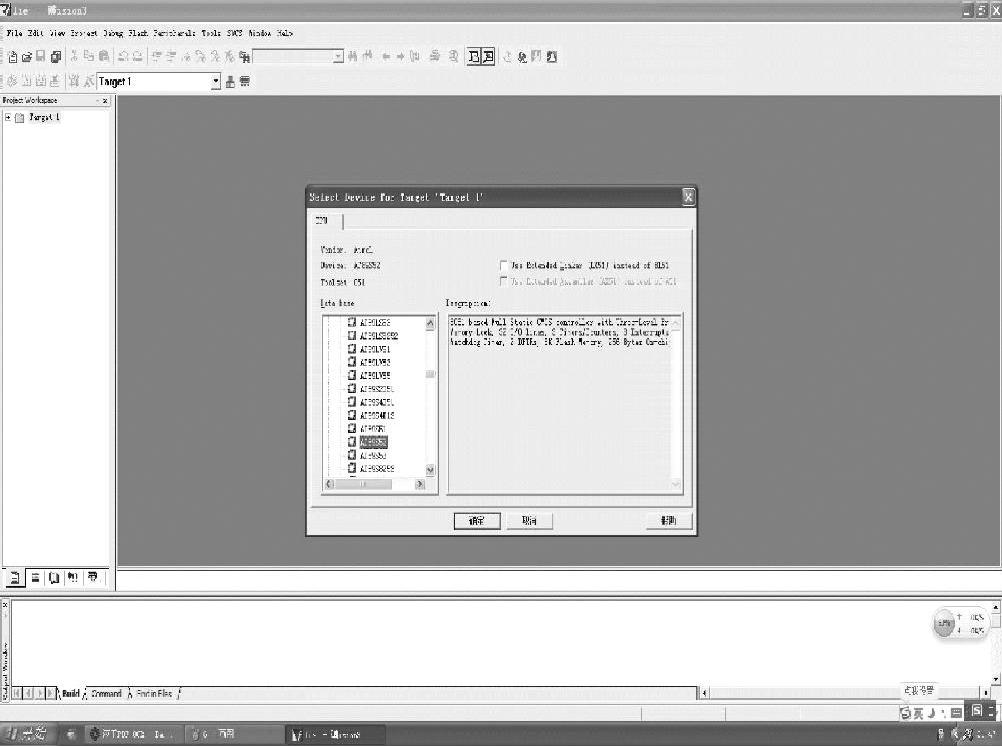

7）选择Atmel中AT89S52，如图1-19所示。

图1-15 选择工程保存位置

图1-16 选择工程保存位置

图1-17 填写工程名

图1-18 选择单片机型号

图1-19 选择AT89S52

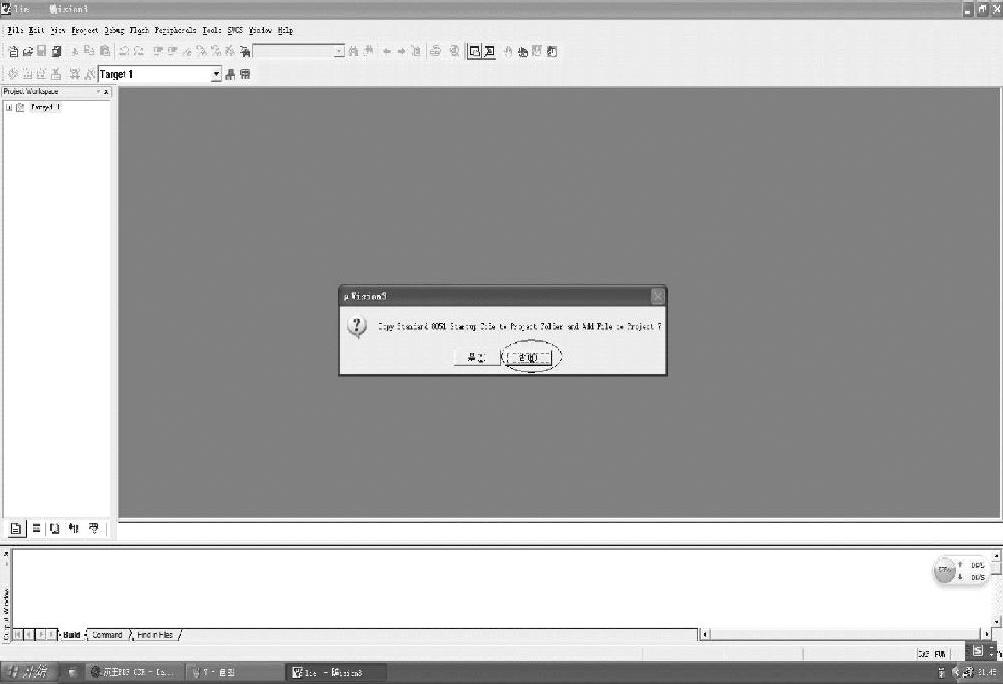

8）在选择单片机型号后，单击界面否，如图1-20所示。

图1-20 选择“否”

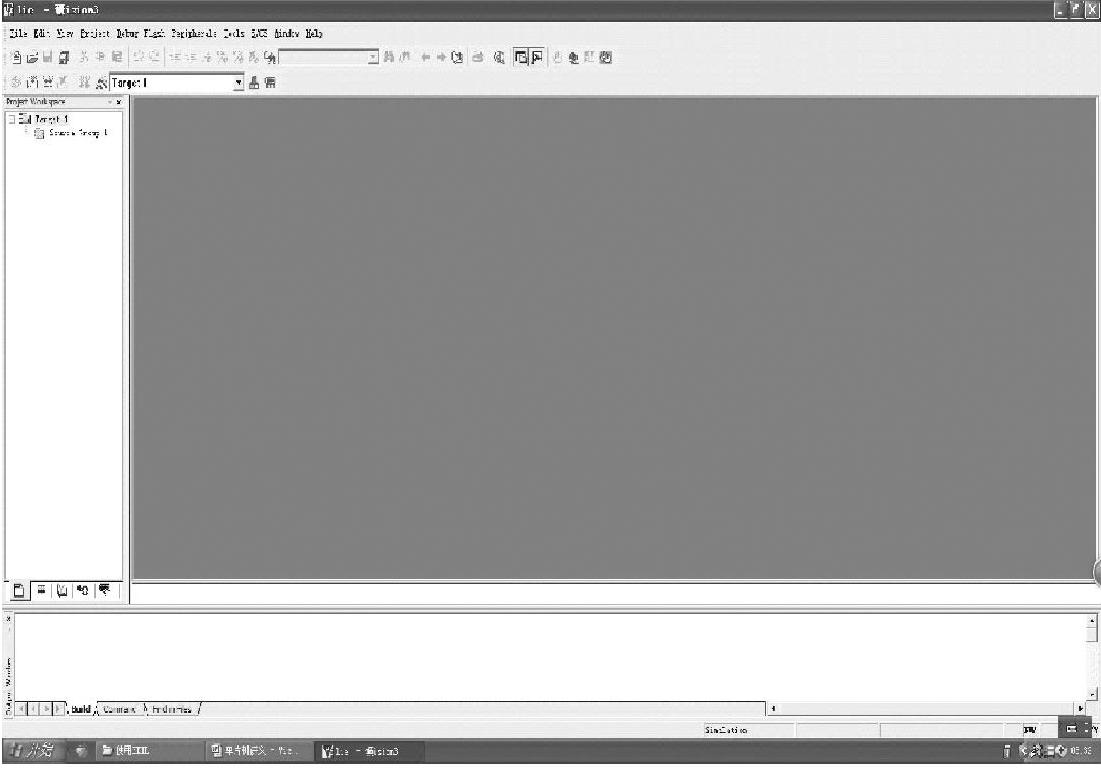

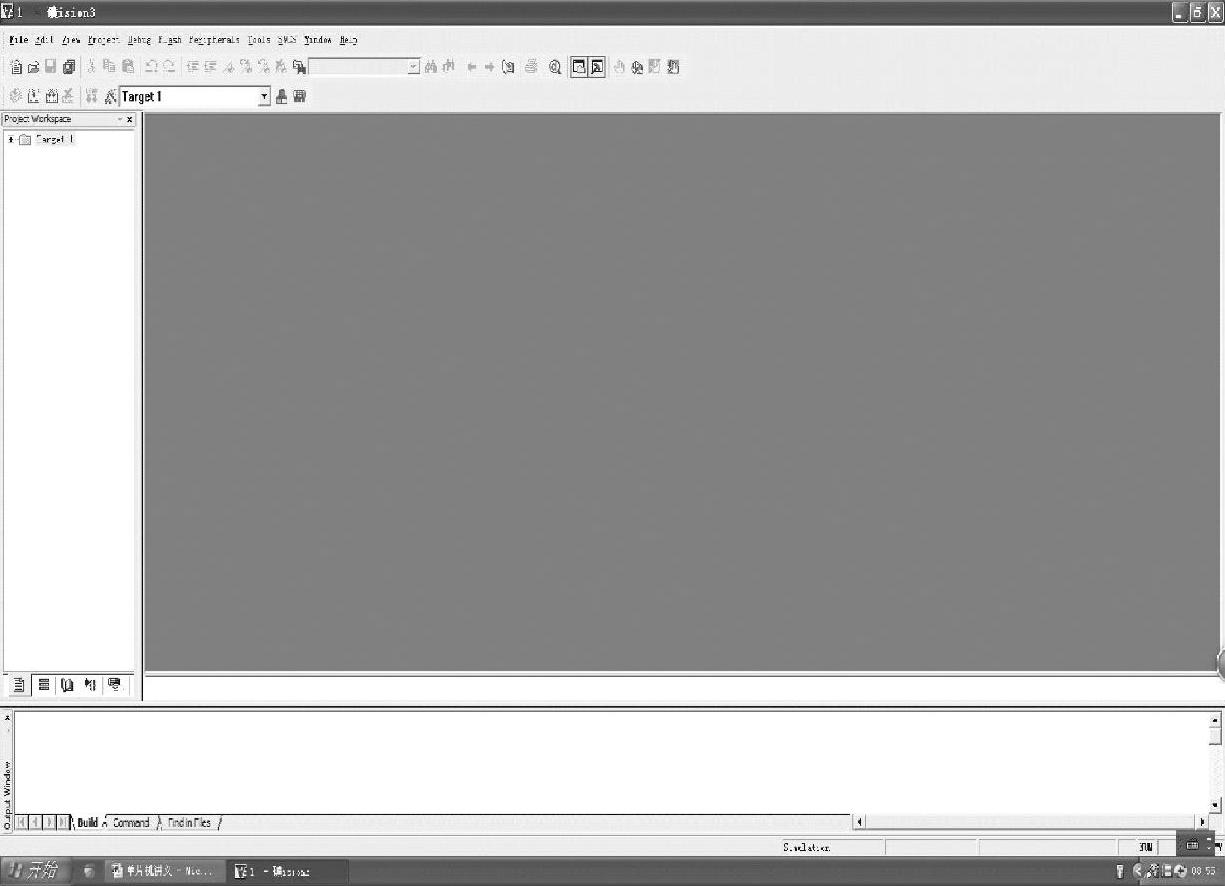

9）进入工程界面，如图1-21所示。

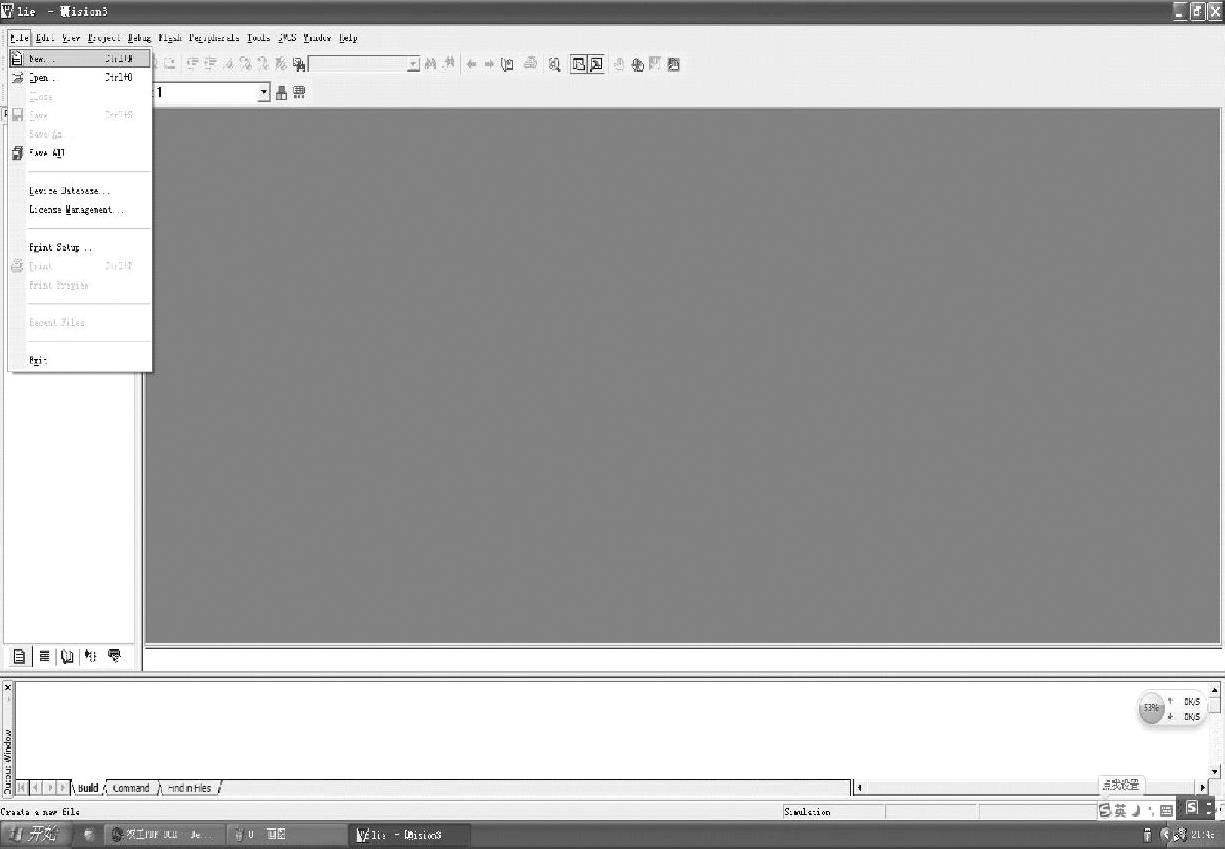

10）在工程中建立一个文件，编写一个程序，单击File，在下拉菜单中单击New，如图1-22所示。

图1-21 建立工程结束

图1-22 建立文件界面

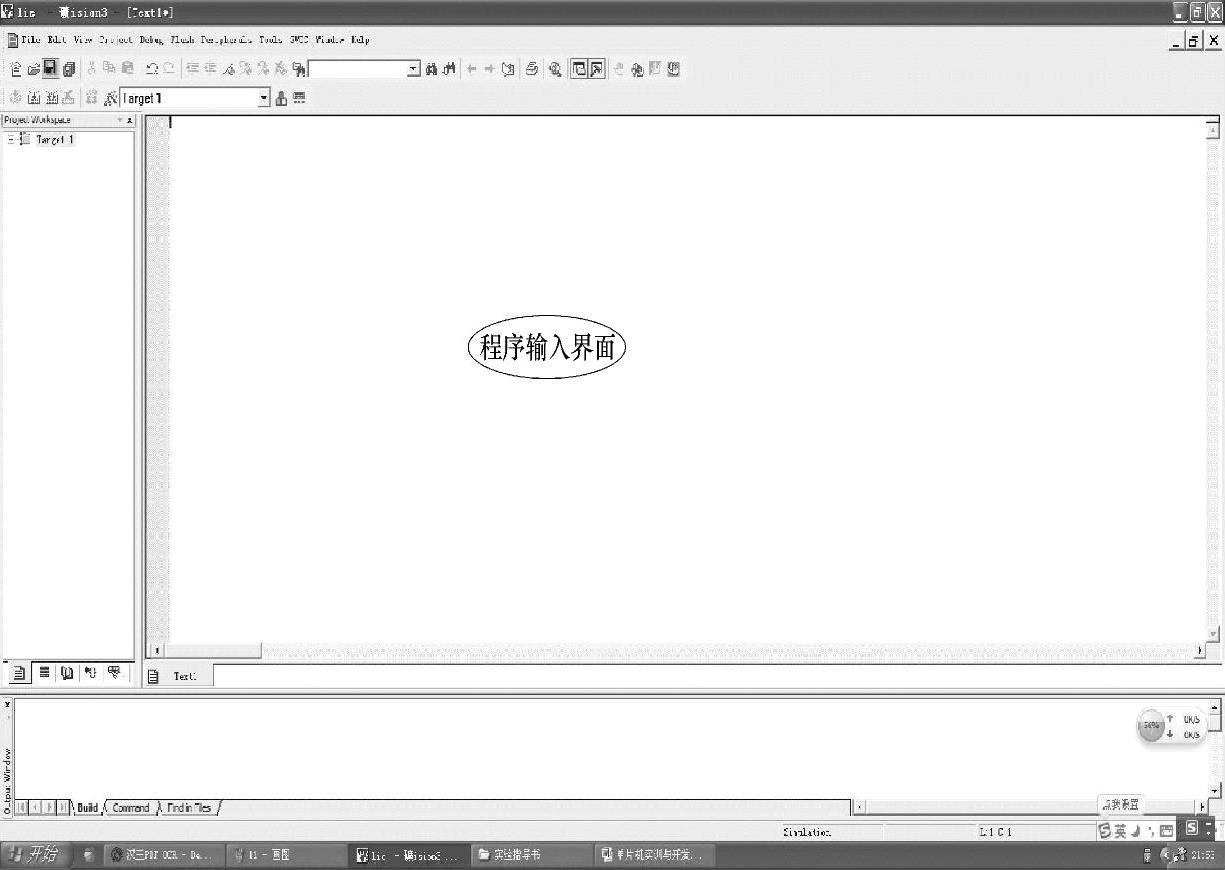

11）进入程序输入界面，如图1-23所示。

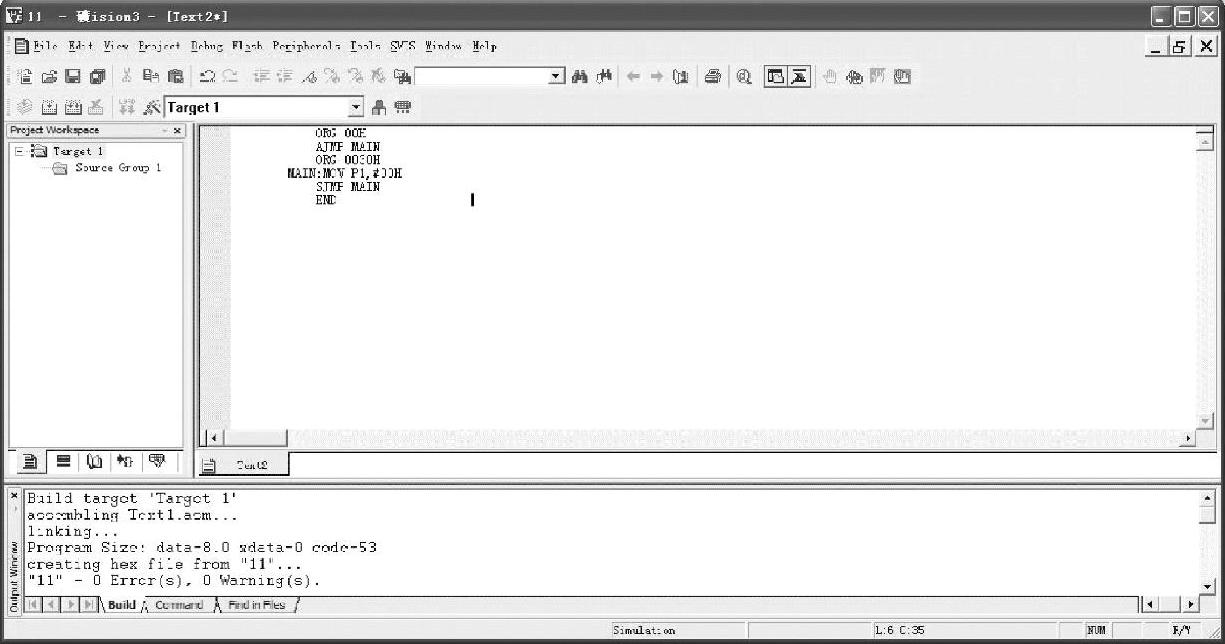

12）输入所编写程序，如图1-24所示。

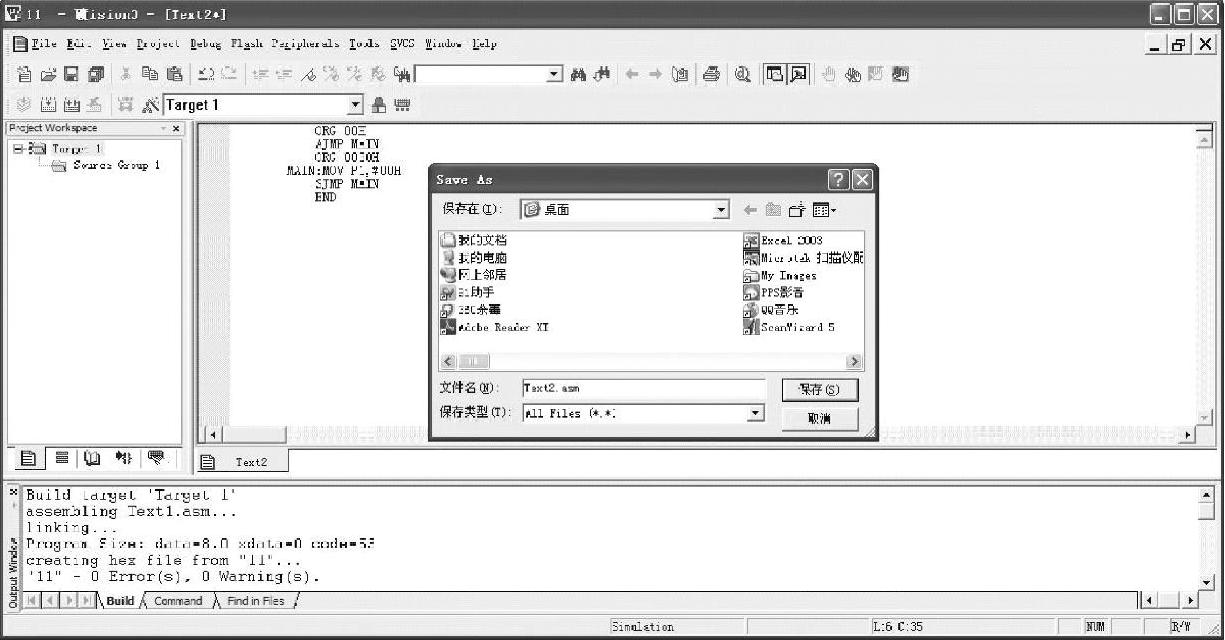

13）编写完成程序后，单击File，在下拉菜单中单击Save，进入保存对话框。注意：保存文件的扩展名汇编为.asm、C语言为.c，这时指令会产生颜色变化，如图1-25所示。

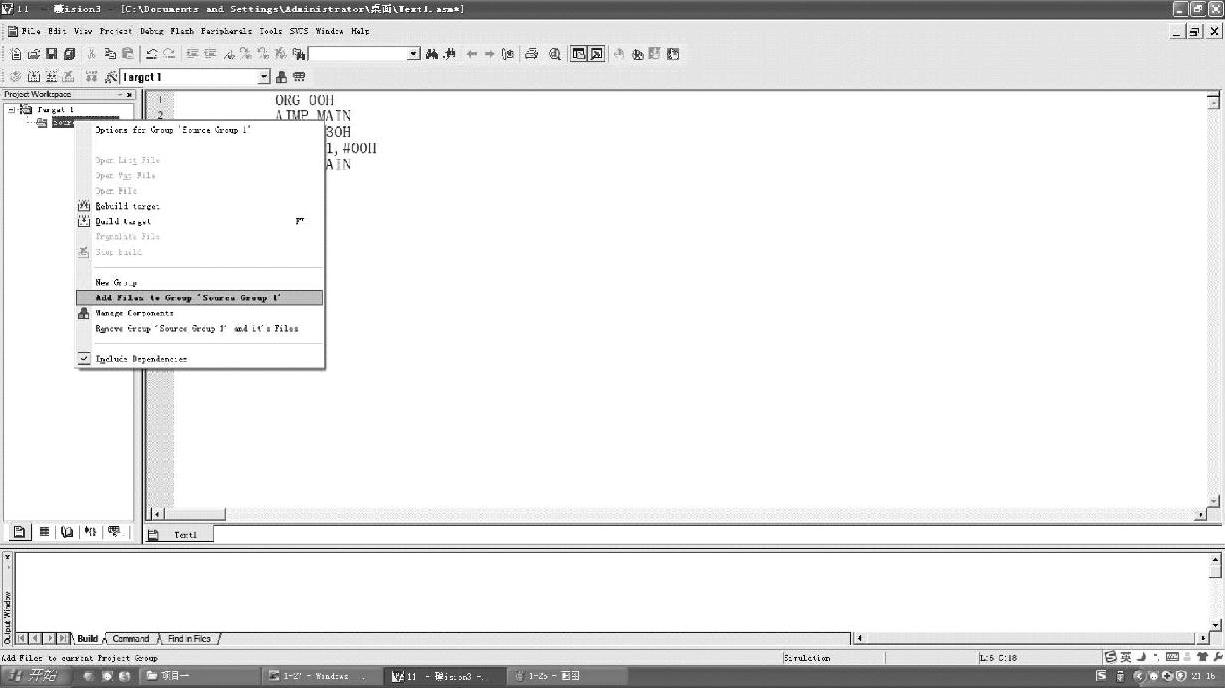

14）回到程序编辑输入界面，将所编程序添加到工程中。单击Targetl前的“+”号，然后在Source Group1上单击右键，添加文件到工程，如图1-26所示。

图1-23 程序输入界面

图1-24 输入程序

图1-25 文件保存类型选择

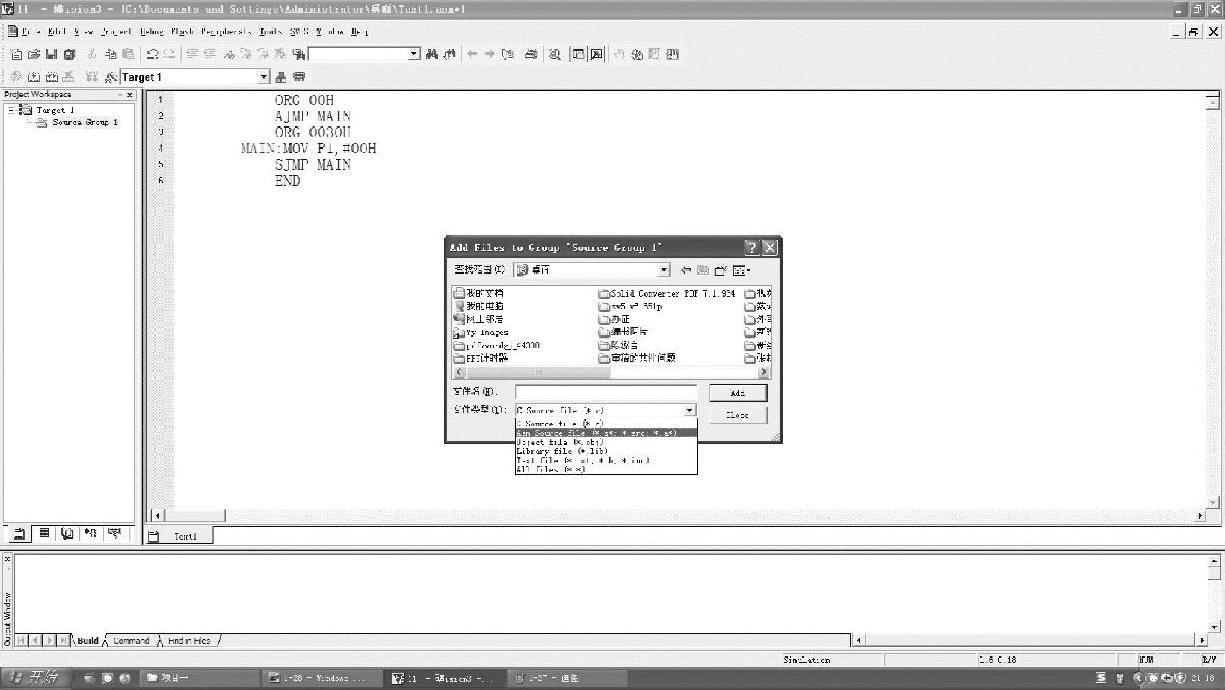

15）添加对话框找到编写的程序文件名，单击Add。注意：文件类型中选择编写的是汇编程序或者C语言程序（汇编程序选择∗.a∗；C语言程序选择∗.c），如图1-27所示。

图1-26 添加文件到工程

图1-27 选择添加文件类型

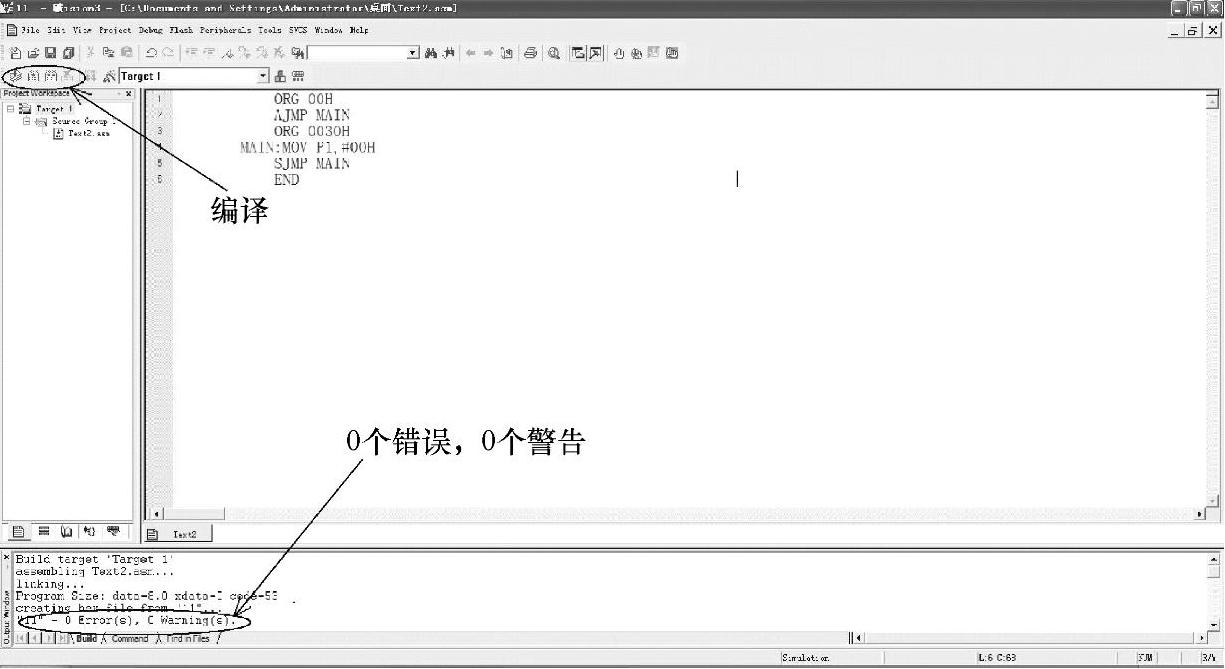

16）程序加入工程中后，对程序进行编译，编译后，注意看提示框，是否是显示“0Error（s）”，“0Warning（s）”，如不是，程序在编辑过程中有格式或语法错误，如图1-28所示。

图1-28 文件编译界面

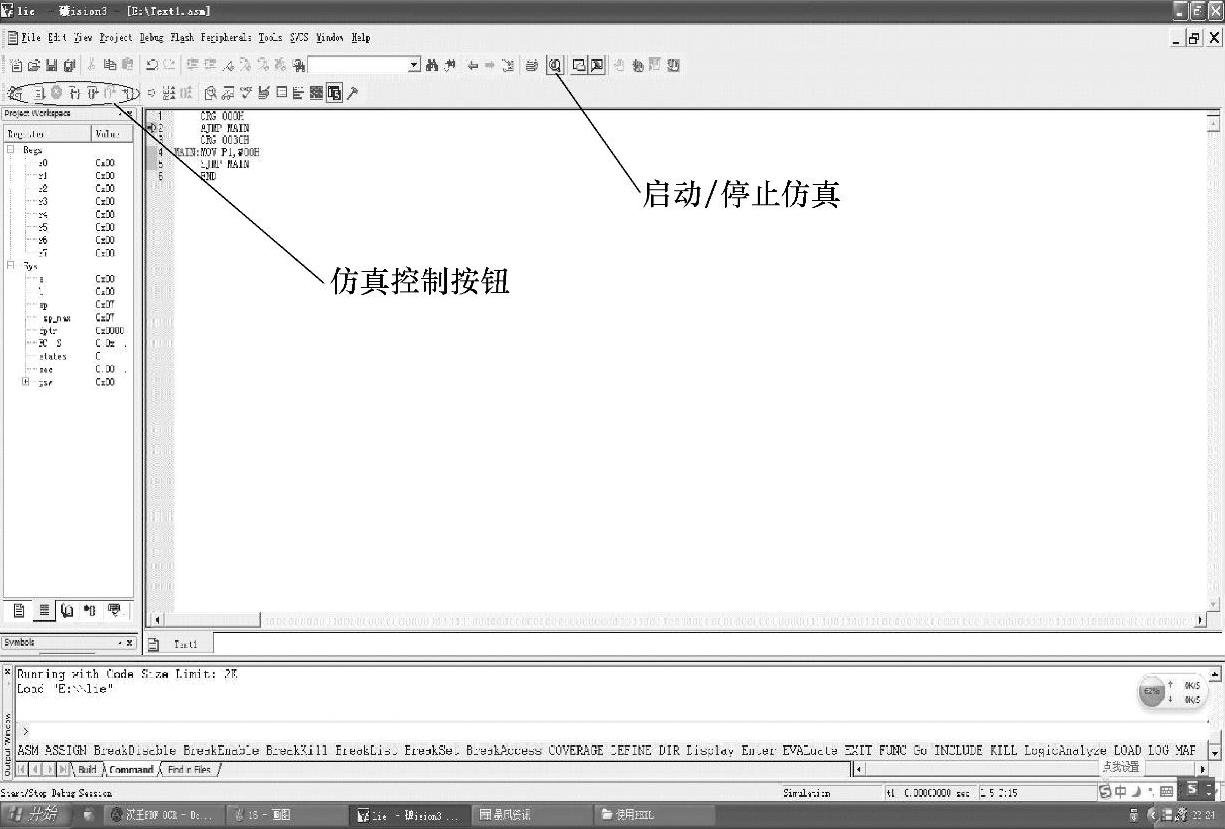

17）在线简易仿真，利用Keil仿真功能，可以了解程序工作过程及设计是否满足要求。单击仿真启动/停止按钮，如图1-29所示。

图1-30 打开仿真所需单元界面

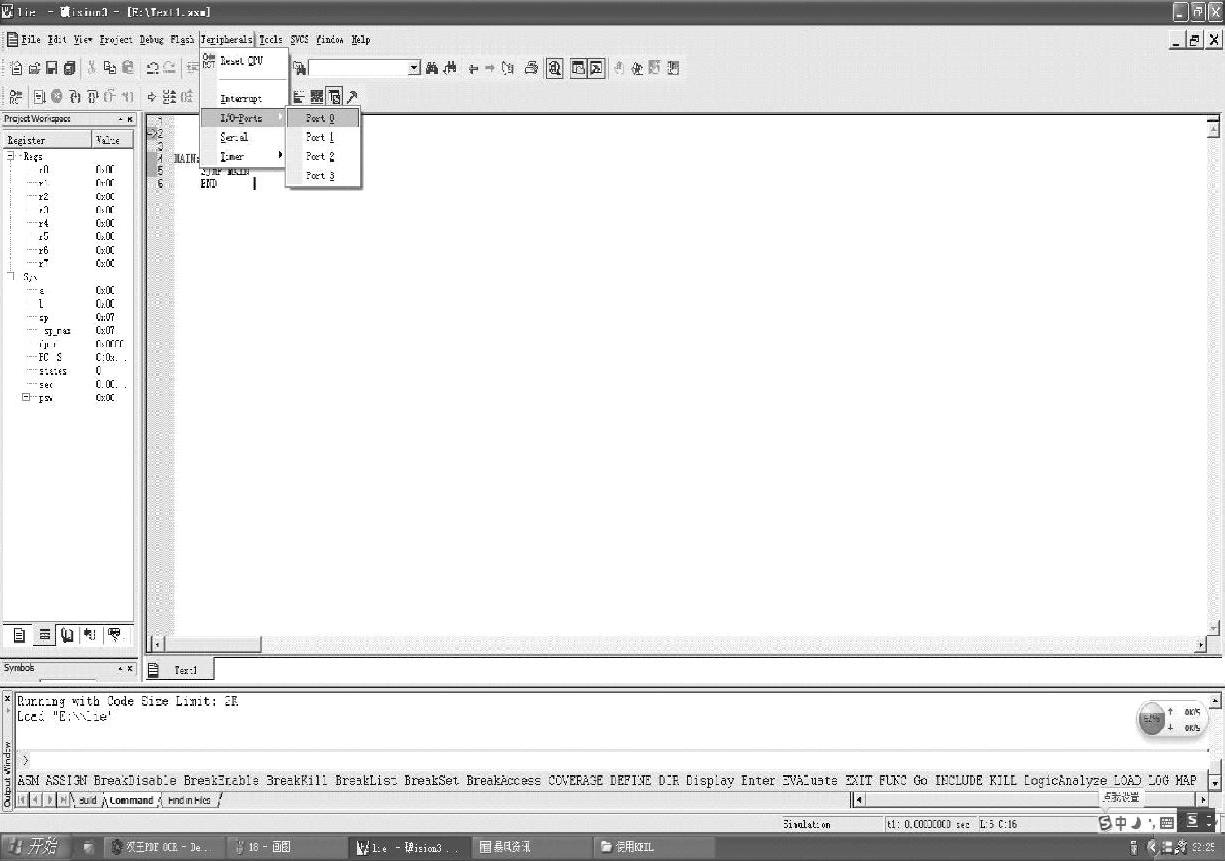

18）根据程序要求，调出对应的单元。如图1-30所示，单击菜单Periperals，进入I/O-Ports，单击观察对应口。

图1-29 仿真界面

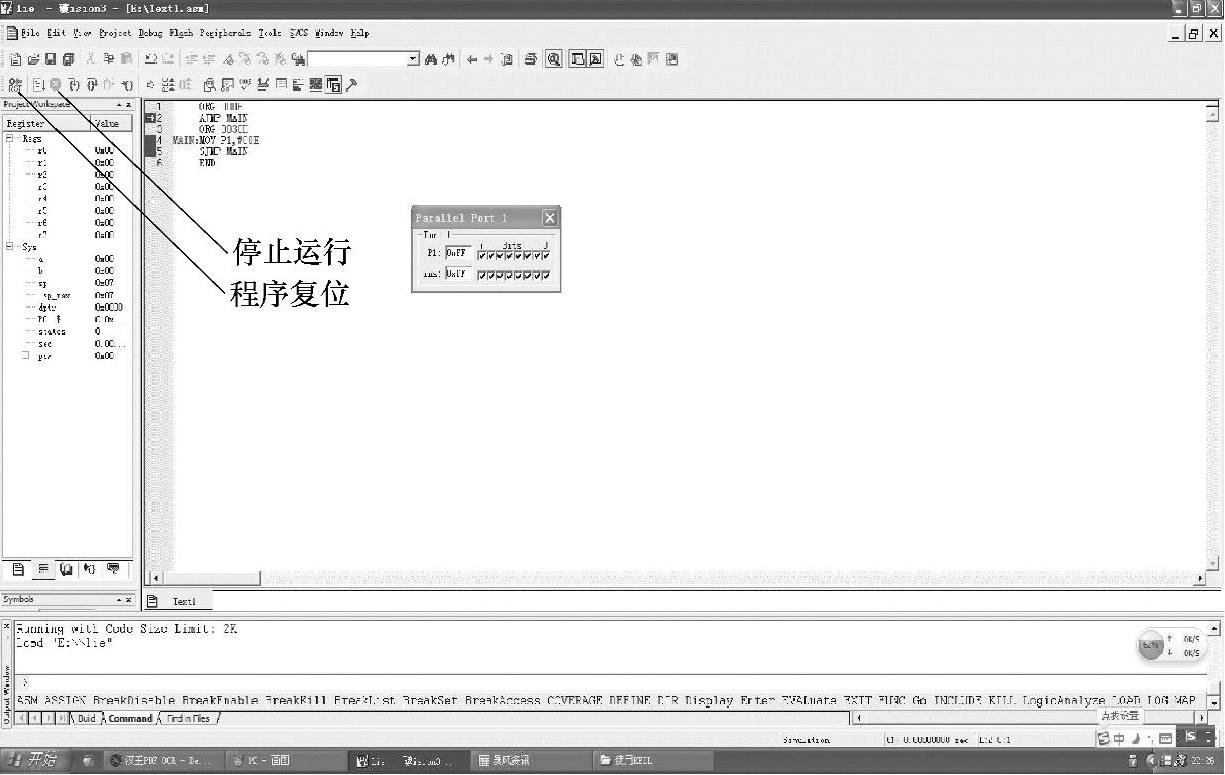

19）操作仿真控制按钮中程序运行，程序停止，程序复位，了解程序工作情况，便于我们调试程序，如图1-31所示。

至此，我们通过Keil软件做了一个完整的工程。但是，怎样将编写好的程序下载到单片机芯片里呢？如何使其控制外围设备呢？这将在今后的项目中进行讲解。

图1-31 仿真控制按钮操作界面
