数值分析三维模型根据矿山边坡工程地质平面图建立，并在工作区内选择1－1′、2－2′、3－3′共三个典型剖面进行稳定性计算，工程地质平面图与断面位置分布、典型剖面图分别见图5－3、5－4。

数值分析三维模型根据矿山边坡工程地质平面图建立。由于工作区均为高边坡，工程地质条件复杂，结构面发育，局部区域已经产生了明显的变形破坏特征，甚至滑坡。在本次模拟中考虑三种失稳模式：一是松散层区域产生局部失稳；二是开挖前边坡沿岩体结构面产生整体滑移；三是开挖后边坡沿岩体结构面产生整体滑移。

需要进一步说明的是：松散层包括近边坡顶部的局部残坡积层和全强风化层；局部失稳包括单台阶边坡的失稳和设计给定的保留现有运输平台（北采坑3170m，南采坑3270m）以上的浅表层Ⅰ、Ⅱ区内的主要岩土体；岩体结构面主要考虑F6和F8断层、松散层与下伏中等风化层界面、层面及主要节理面。

开挖前是指的目前露采边坡状态，开挖后是指北采坑最低控制坑底标高3050m，南采坑最低控制坑底标高3090m，整体边坡角38°～40°，其中清扫运输平台以下至坑底的边坡角41°～44°，台阶坡面角64°，台阶高度10m，台阶组合形式为每3级安全平台设置1级清扫平台，安全平台宽5.0m，清扫平台宽8m，南采坑和北采坑拟设的运输清扫平台宽度均为8.3m。

图5－3　工程地质平面图(www.daowen.com)

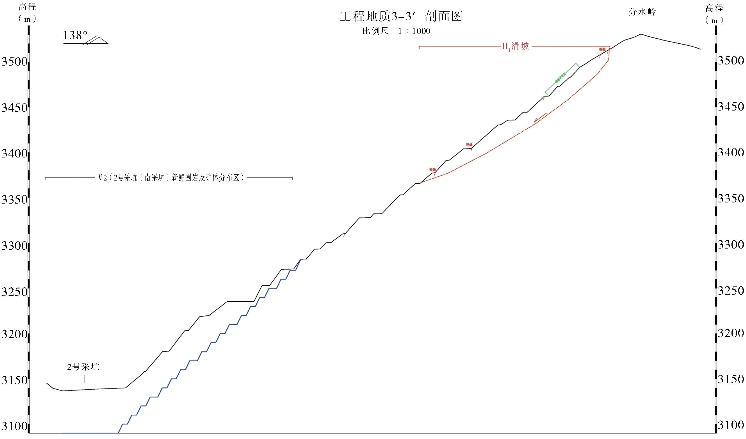

图5－4（a）　二维断面图

图5－4（b）　二维断面图
