露天矿边坡岩体结构分类:铁矿露采边坡案例

边坡变形破坏模式是边坡稳定性分析研究的基础,也是长期以来边坡岩土体稳定性分析的总结和理论升华,因而,边坡变形破坏模式研究颇受国内外学者的广泛关注和高度重视。在进行露天矿山边坡破坏类型划分之前,先根据岩土工程手册[34,37-38]等常规方法,对常见边坡的破坏类型进行划分,从宏观上进行整体失稳破坏和局部坡面破坏的区分,对于整体失稳的边坡划分为崩塌和滑坡两种类型,在此基础上,再按照滑动面、切割面和临空面之间的关系,以及块体运动特征等方面,进一步把崩塌划分为倾倒式崩塌、滑移式崩塌、鼓胀式崩塌和拉裂式崩塌等4个亚类;滑坡再细分为圆弧型滑动、单平面型滑动、双平面型滑动、坍塌型滑动、楔型滑动、折线型滑动等6个亚类。对于局部坡面破坏进一步细分为坡面侵蚀和坡面剥落2个亚类,具体划分结果参见表2-1及图2-1~2-4。

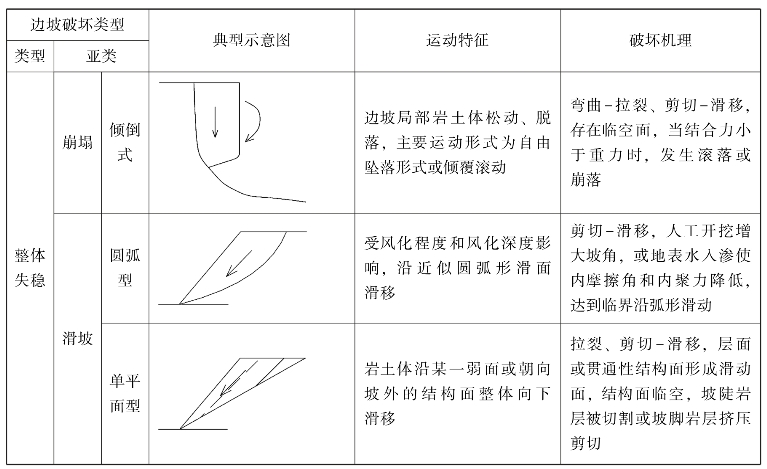

表2-1 边坡失稳破坏类型

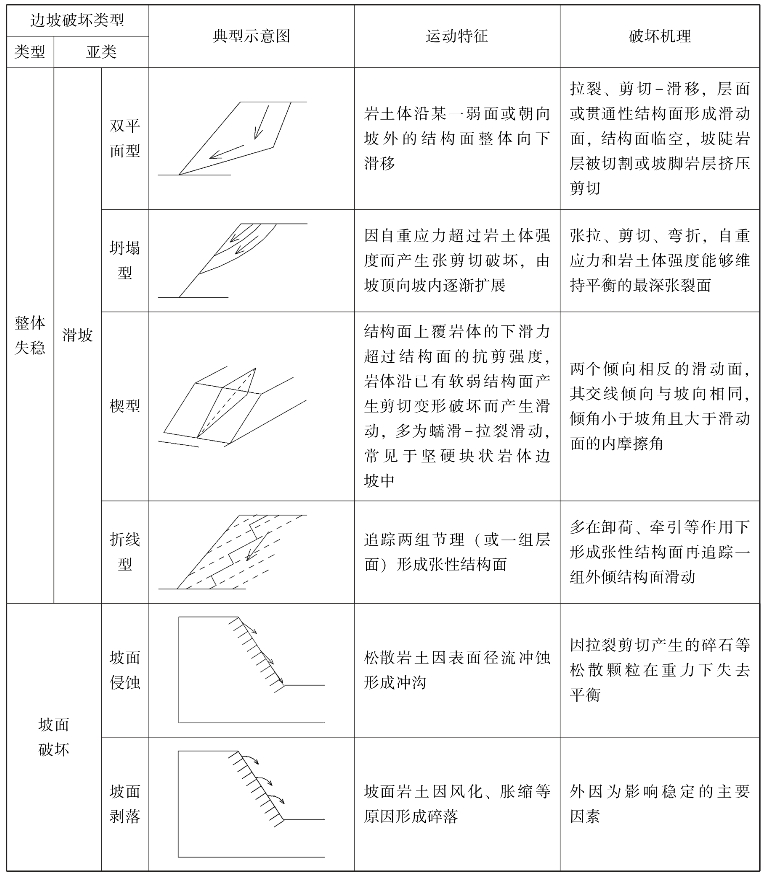

续表2-1

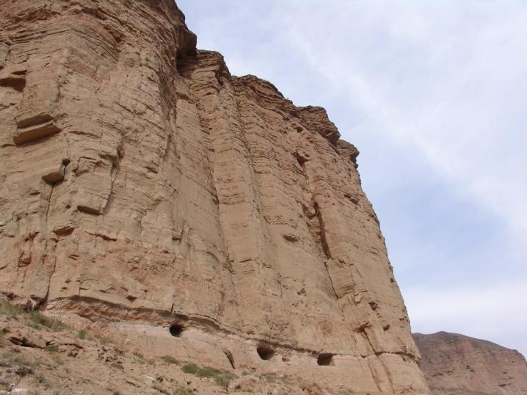

图2-1倾倒式崩塌(图片来源于常建平PPT):由陡倾或直立板状岩体组成的斜坡,在自重应力作用下,由前缘开始向临空方向弯曲、折裂,并逐渐向坡内发展的现象称为倾倒破坏(弯曲倾倒)。

图2-1 倾倒式崩塌

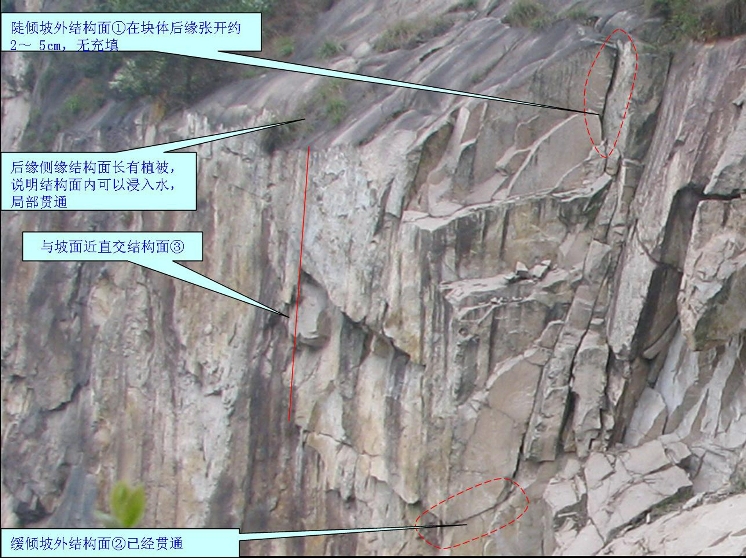

图2-2滑移式崩塌:软弱面倾向与坡向相同,上覆的不稳定岩体在重力作用下具有向临空面滑移的趋势,当岩体的重心滑出陡坡,产生突然的崩塌。(www.daowen.com)

图2-2 滑移式崩塌

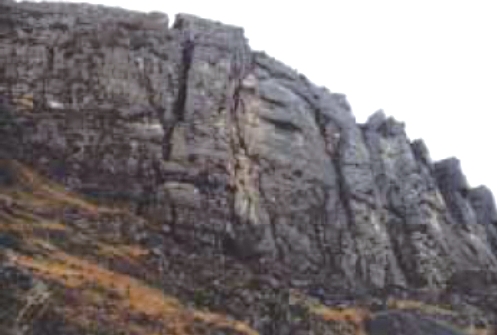

图2-3鼓胀式崩塌:陡坡上岩体内存在较厚的软弱岩层,上部岩体重力产生的压应力超过软岩天然状态的抗压强度后软岩即被挤出,发生向外鼓胀,一旦重心移出坡外即产生崩塌。

图2-3 鼓胀式崩塌

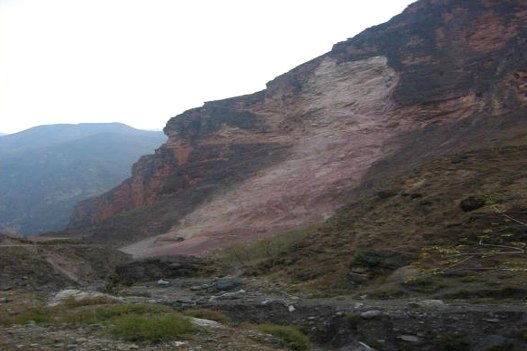

图2-4拉裂式崩塌:陡坡由软硬相间的岩层组成时,由于风化作用或河流的冲刷掏蚀作用,上部坚硬岩层在坡面上常常突悬出来。突出的岩体通常发育有构造节理或风化裂隙,在长期重力作用下,分离面逐渐扩展。一旦拉应力超过连接处岩石抗拉强度,拉张裂缝就会迅速向下发展,最终导致突出的岩体突然崩落。

图2-4 拉裂式崩塌
