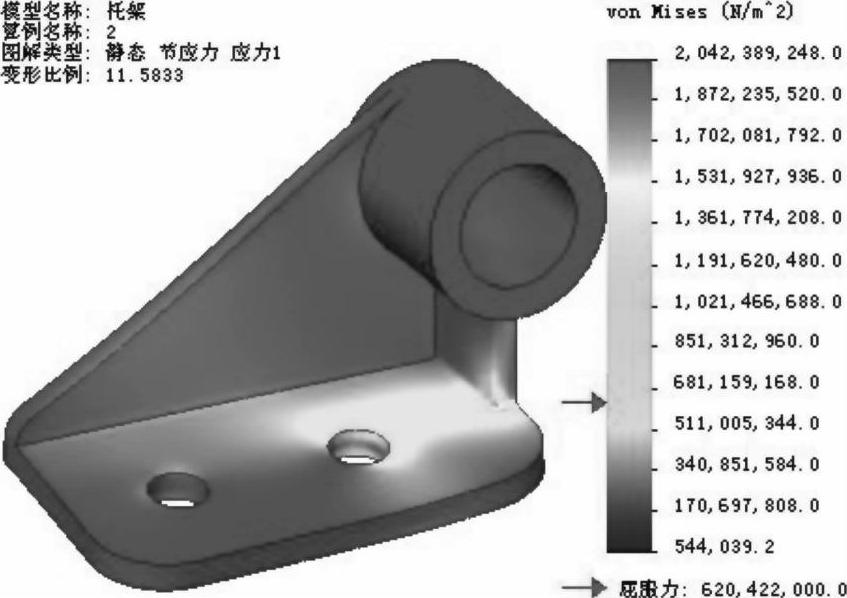

步骤1 显示应力图解

在分析树的【结果】中，双击【应力（-vonMises-）】显示应力图解，如图12-9所示。

应力图解附加在变形形状上生成。为展示变形形状，软件将最大变形缩放到模型边界框对角的10%。在此例中，变形比例约为11.6。

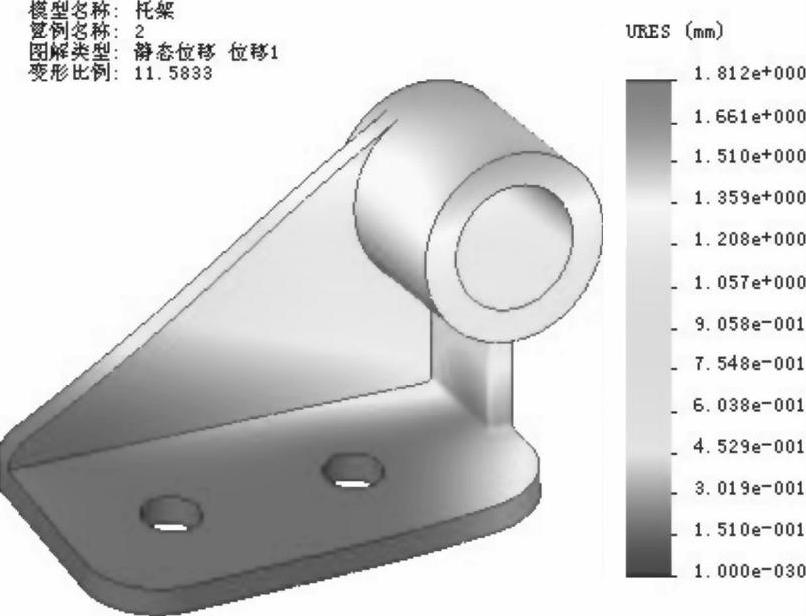

步骤2 显示位移图解

双击【位移（-合位移-）】显示位移图解，如图12-10所示。

图12-9 显示应力图解

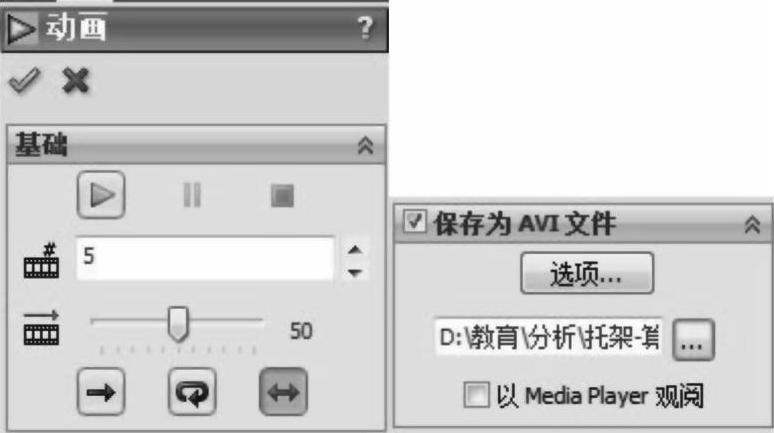

步骤3 保存动画

右击【结果】下的【位移（-合位移-）】，选择【动画】。单击按钮暂停播放动画，单击按钮停止播放动画，勾选【保存为AVI文件】将动画保存到指定位置，如图12-11所示。

图12-10 显示位移图解

图12-11 保存动画(www.daowen.com)

步骤4 显示应变图解

双击【应变（-对等-）】显示应变图解，如图12-12所示。

步骤5 定义安全系数图解

右击【结果】，选择【定义安全系数图解】，在PropertyManager中的【步骤1（共3步）】下，选择准则中的【最大vonMises应力】。单击【下一步】按钮；在【步骤2（共3步）】下，选择【屈服力】；单击【下一步】按钮；在【步骤3（共3步）】下：选择【安全系数以下的区域】，在安全系数中输入1；单击按钮，显示安全系数图解。安全系数小于1的区域（不安全区域）显示为红色。安全系数较大的区域（安全区域）显示为蓝色，如图12-13所示。

图12-12 显示应变图解

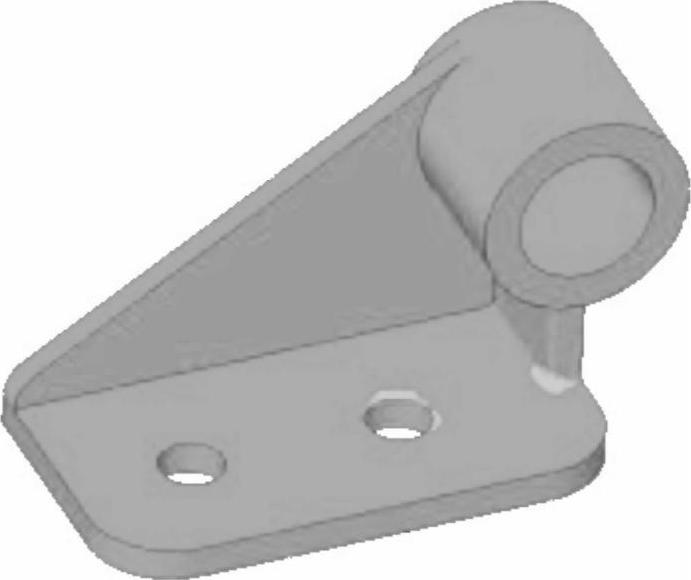

图12-13 显示安全系数图解

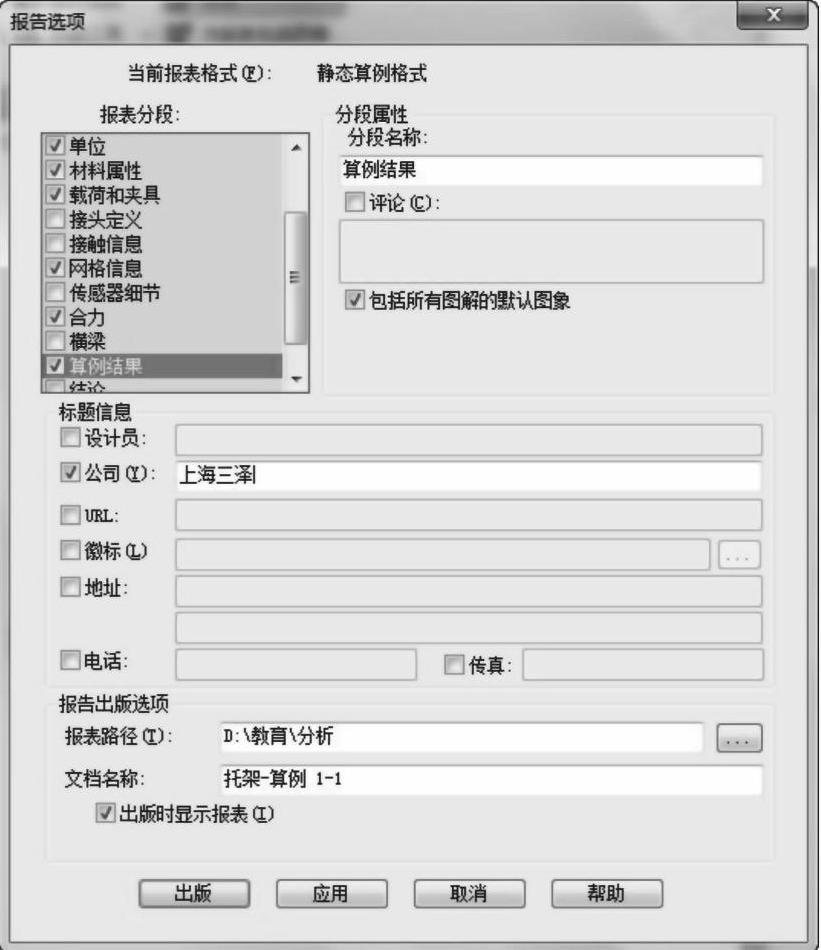

步骤6 生成报表

单击Simulation命令管理器中的【报表】按钮，选择要包含在报表中的内容，并填入标题信息，设定生成报告的位置，如图12-14所示。然后单击出版，软件会自动生成Mi-crosoft Word文档。双击可查看文档。至此，一个完整的分析过程结束。

图12-14 设置报告选项
