以托架为实例进行分析，该托架由合金钢制作，在两个孔处固定，并载有7MPa的压力，如图12-2所示。

步骤1 打开模型

打开本章“实例”文件夹下的模型“托架.SLDPRT”。

步骤2 分析假设类型

静力分析算例要符合以下假设：

（1）静态假设 所有载荷被缓慢且逐渐加载，直到它们达到其完全量值。在达到完全量值后，载荷保持不变（不随时间变化）。由于加速度和速度很小，可忽略不计，因此这种假设允许忽略惯性和阻尼力。引起相当大的惯性和（或）阻尼力的随时间变化的载荷可以使用动态分析。动态载荷随时间改变，在许多情况下会引起相当大的不能忽略的惯性和阻尼力。

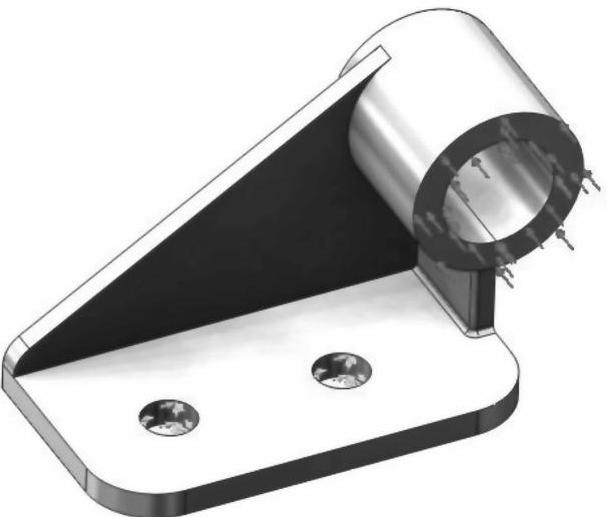

图12-2 托架

（2）线性假设

1）载荷和所引起的反应之间的关系是线性的。

2）模型中的所有材料均符合虎克定律，即应力与应变成正比。

3）负载所引起的位移足够小，以致可以忽略由加载所造成的刚度变化。

4）在应用载荷的过程中，边界条件不会改变。载荷的大小、方向和分布必须固定不变。当模型发生变形时，它们不应该改变。

在此案例中，将实际工作的情况简化为最危险时的最大静态力，此时的计算结果偏于安全，且符合静态假设。

步骤3 创建算例

打开Simulation插件，然后打开命令管理器中的【Simulation】标签，选择【新算例】，在【类型】中选择【静态】，算例名称默认为“算例1”，如图12-3所示。

创建完成后，单击按钮，软件界面发生了变化，如图12-4所示。

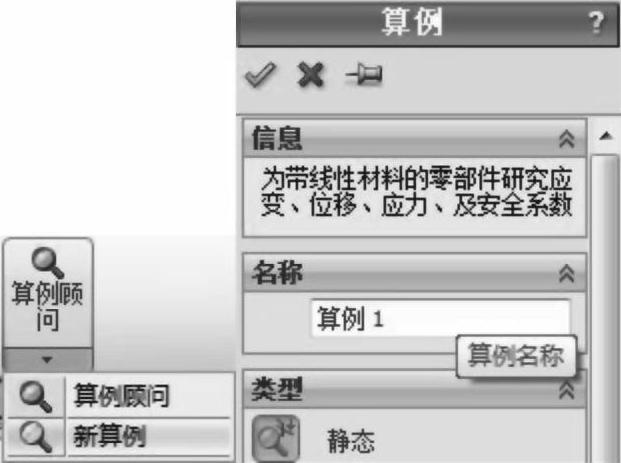

图12-3 创建算例

提示

可以通过算例标签切换不同的算例。

步骤4 指定材料

如果在设计模型时已经选择了材料，会自动导进SolidWorks Simulation中。也可以在SolidWorks Simulation中设定材料，但不会对模型设计树中的材料设定产生影响。右击设计树中的【托架】实体，选择【应用】/【编辑材料】（也可以使用命令管理器中的【应用材料】），单击SolidWorks材料旁边的“+”，然后单击钢旁边的“+”并选择【合金钢】，单击应用并关闭。

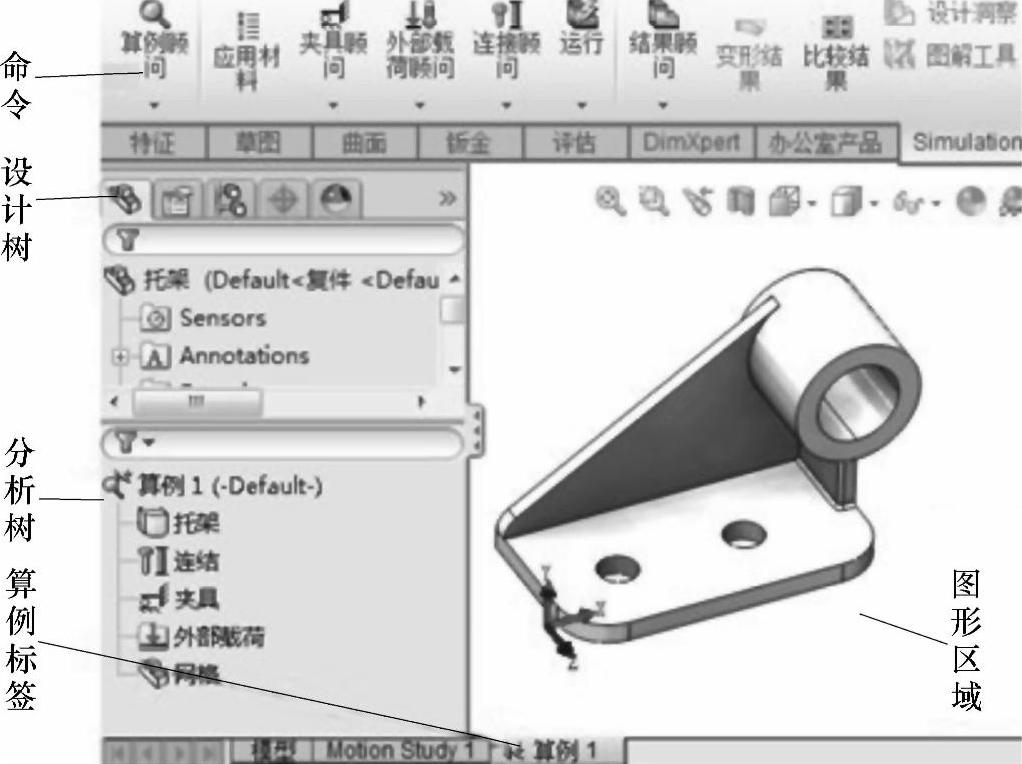

图12-4 界面预览(www.daowen.com)

注意

实体上的图标表示材料已经设定完成。

步骤5 添加固定夹具

右击【夹具】，选择【固定夹具】，选择如图12-5所示的两个相同大小的孔。

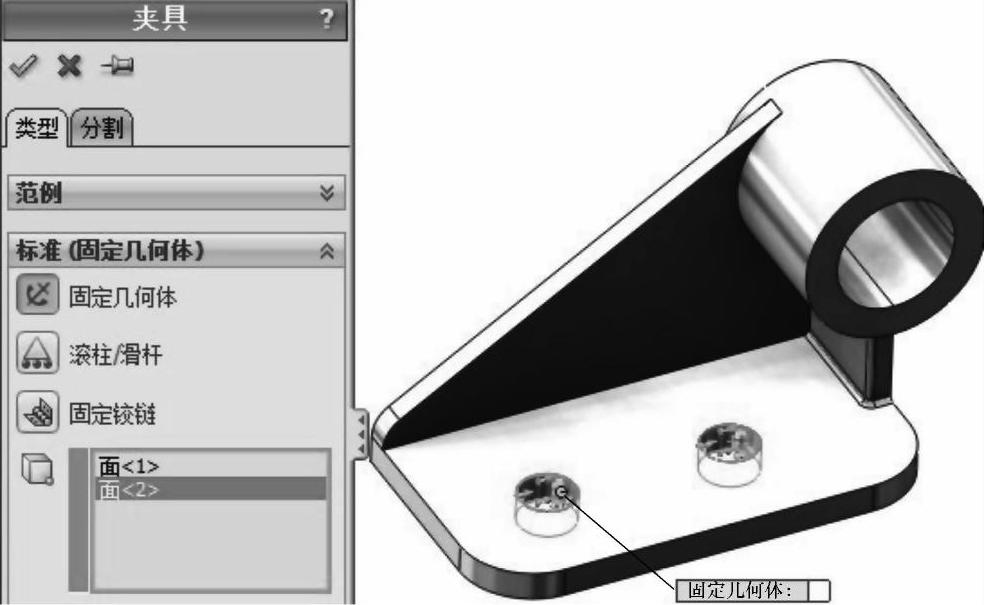

图12-5 添加固定夹具

步骤6 设置压力

右击【外部载荷】，选择【压力】，设置压强单位为N/mm²（MPa），输入值为7。力的方向如图12-6所示。

步骤7 设置网格

右击【网格】，选择生成网格，如图12-7所示设置网格参数。

注意

如果计算机配置不高，可以采用默认的网格密度进行练习（单击【重设】恢复默认网格密度），并取消勾选【网格参数】。

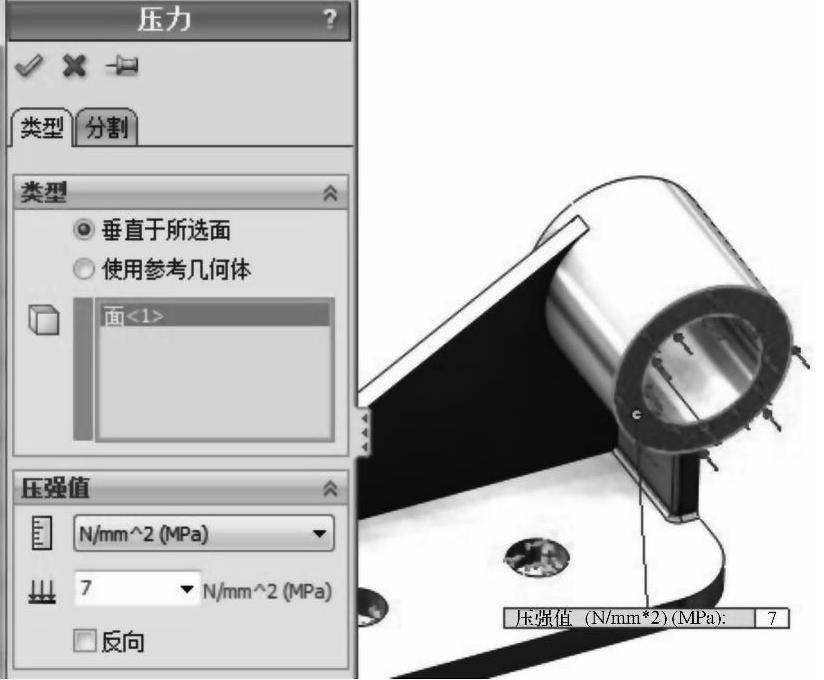

图12-6 设置压力参数

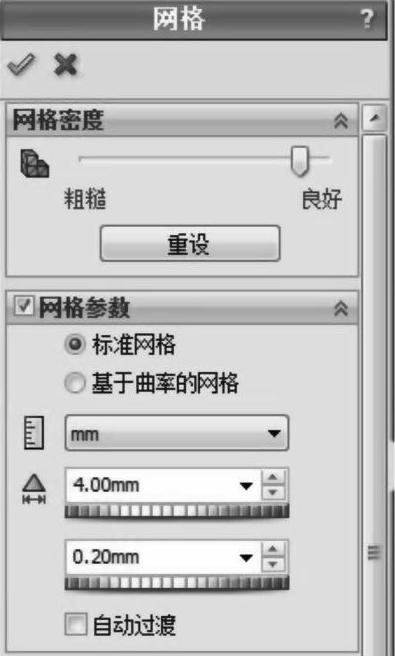

图12-7 设置网格参数

若想了解网格参数的更多内容，请单击网格属性管理器右上角的【帮助】按钮或者参与有关分析的进阶课程。

步骤8 预览网格

单击按钮后，软件会按照设置的参数自动划分网格，网格化结束之后，网格化模型出现在图形区域中，如图12-8所示。

步骤9 隐藏夹具和载荷箭头

单击命令管理器中的【运行】按钮或右击分析树顶端，选择【运行】，完成后会在【结果】中显示。分别右击【夹具】和【外部载荷】，选择【全部隐藏】，将图形视图中的夹具和载荷箭头隐藏。

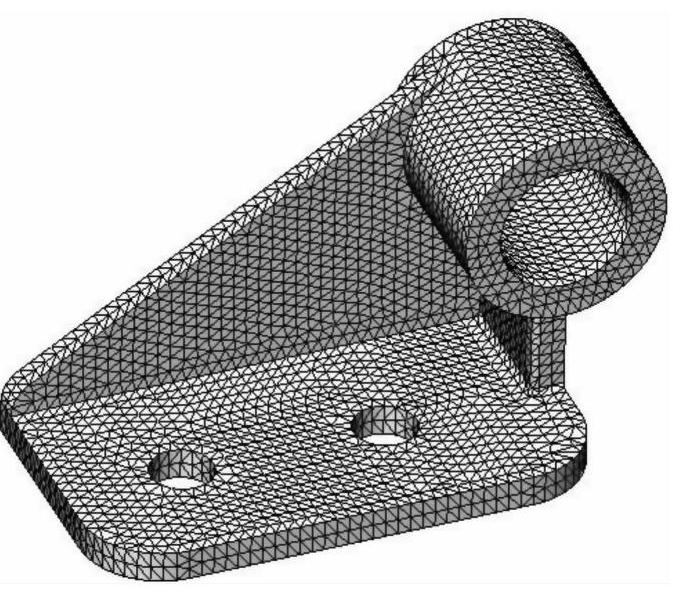

图12-8 预览网格划分
