步骤1 打开文件

用SolidWorks软件打开装配体模型“机械手”，如图11-8所示。

步骤2 选择保存类型

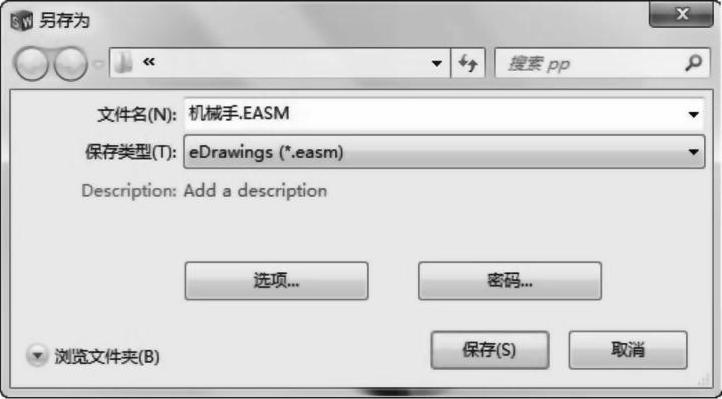

切换到【运动算例1】标签，运动设置和爆炸视图已经完成，单击【另存为】按钮，在“保存类型”下拉列表中选择【eDrawings（*.easm）】，如图11-9所示。

步骤3 设置保存选项

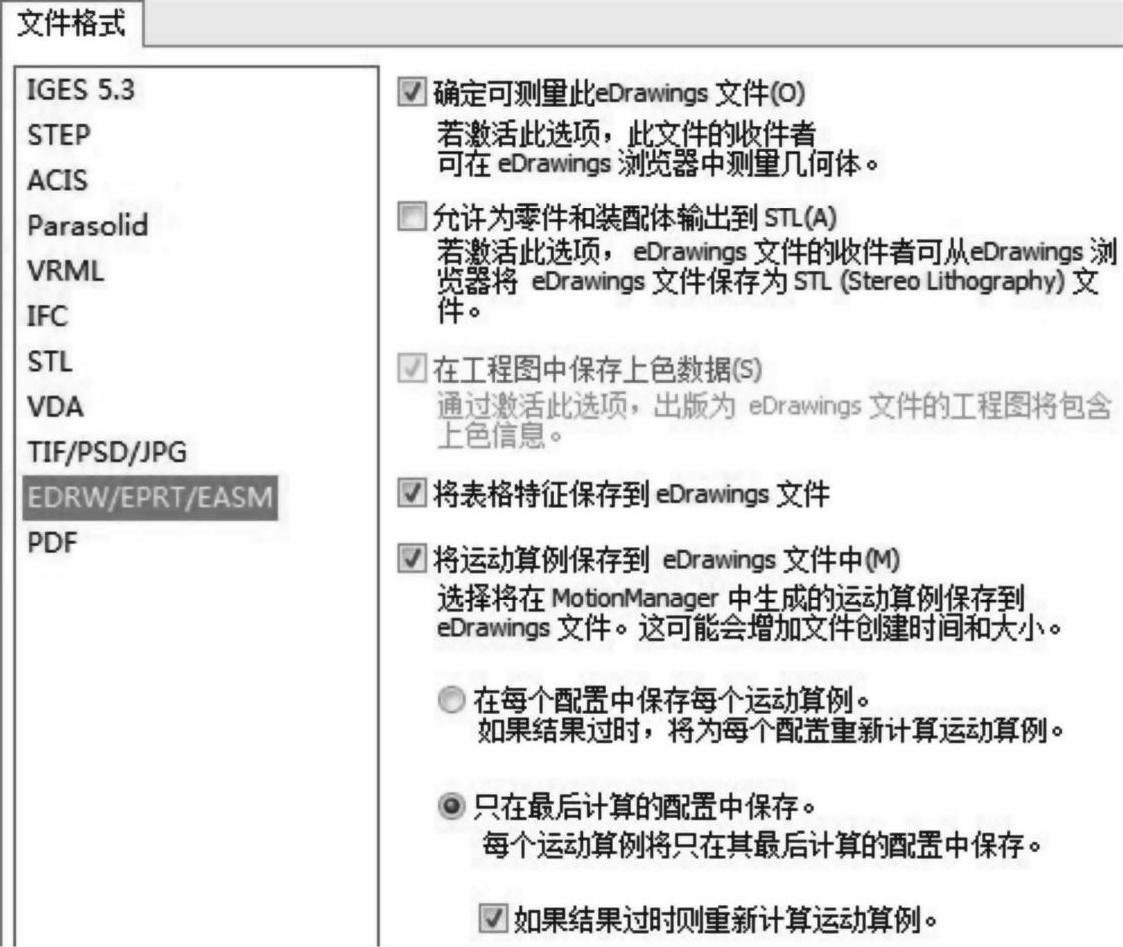

单击【选项】按钮，打开【输出】选项卡，确保勾选【确定可测量此eDrawings文件】和【将运动算例保存到eDrawings文件中】两个选项，如图11-10所示。确定后保存文件。

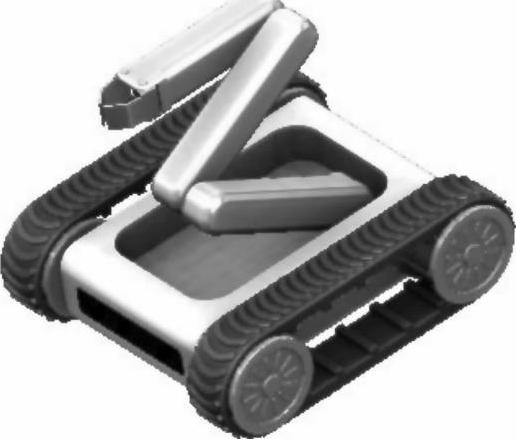

图11-8 机械手

图11-9 选择保存类型

图11-10 设置保存选项

步骤4 打开保存的文件

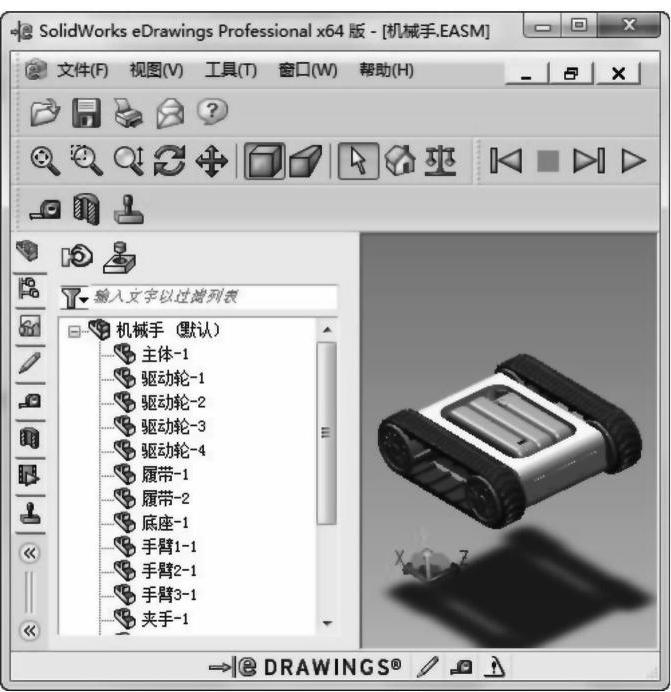

打开SolidWorks eDrawings程序，单击【打开】按钮，打开刚才保存的文件，如图11-11所示。

步骤5 查看零部件设计树

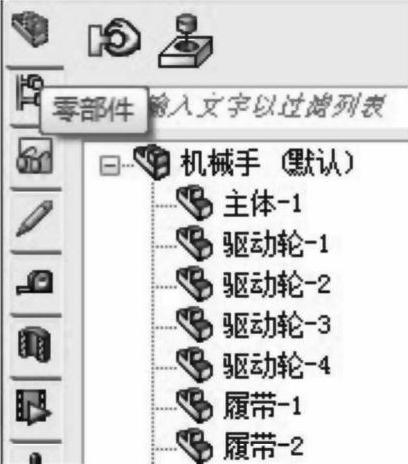

在【零部件】标签中可以看到装配体的层结构，单击【移动零部件】按钮，可以在图形区域中任意拖拽零部件；单击【显示爆炸】按钮，可以将在SolidWorks中的爆炸视图显示，如图11-12所示。

右击模型树中的零部件可以隐藏或透明显示该零部件。

步骤6 将动画重新排序

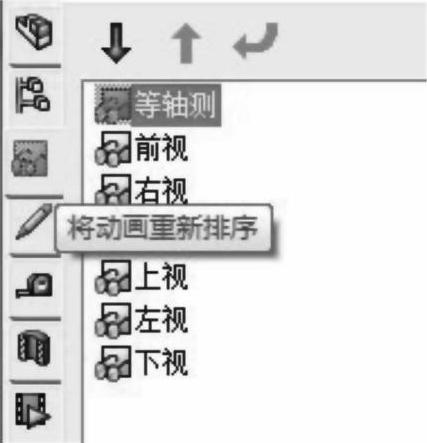

单击工具栏中的【连续播放】按钮，可以看到动画方式显示各个视图，视图切换的顺序可以通过【将动画重新排序】按钮中的【上移】按钮和【下移】按钮来修改，如图11-13所示。

图11-11 打开保存的文件

图11-12 零部件设计树

步骤7 切换配置

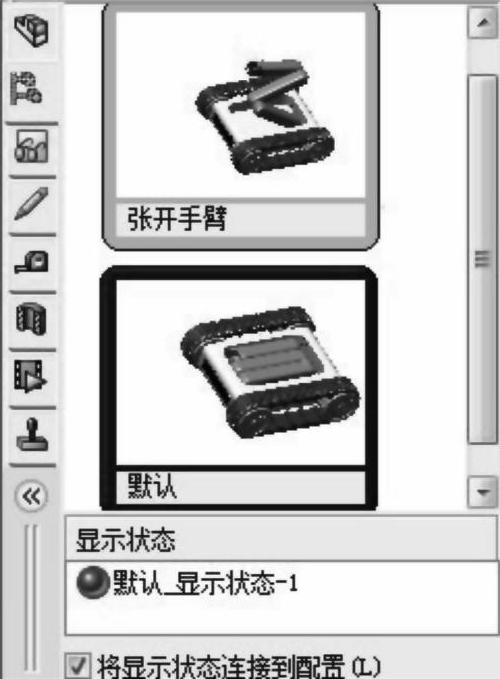

在【配置】标签中可以看到不同配置的零部件以及不同的显示状态，如图11-14所示。在图形窗口中也可以通过【配置】标签进行切换。

(www.daowen.com)

图11-13 将动画重新排序

图11-14 切换配置

步骤8 设置标注

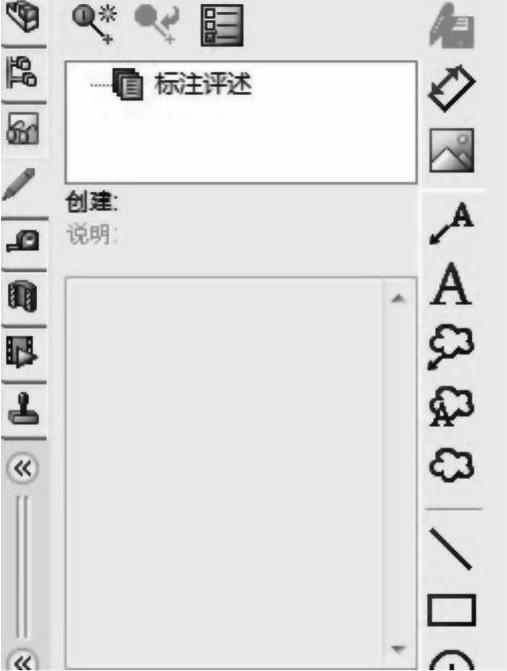

在【标注】标签中可以标注尺寸，插入图片，添加注释，绘制几何图形等，如图11-15所示。

步骤9 测量

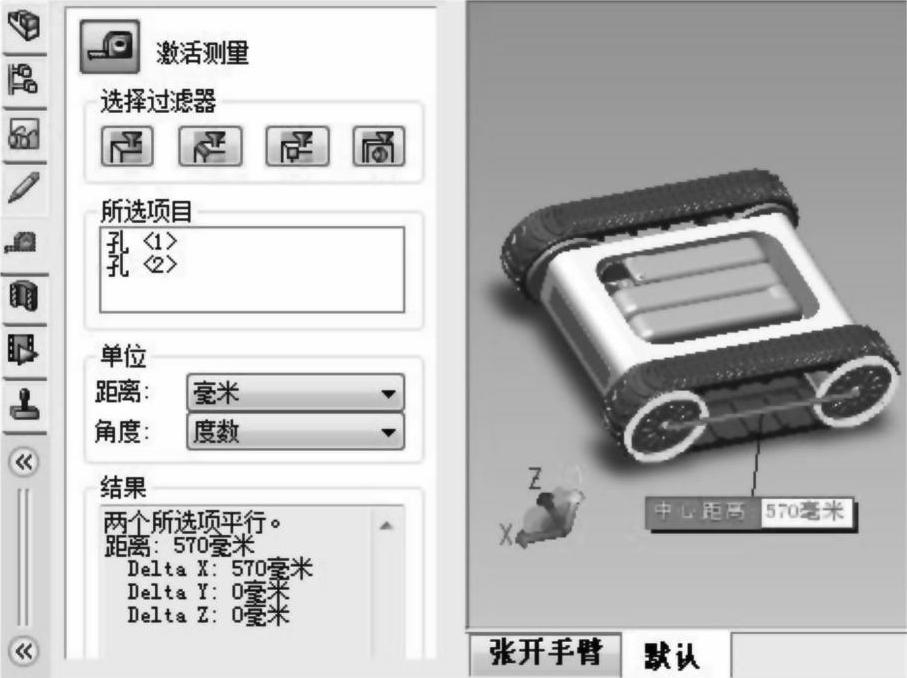

在【测量】标签中，单击【激活测量】按钮，在图形区域中选择要测量的几何图形，如图11-16所示。

步骤10 插入横断面

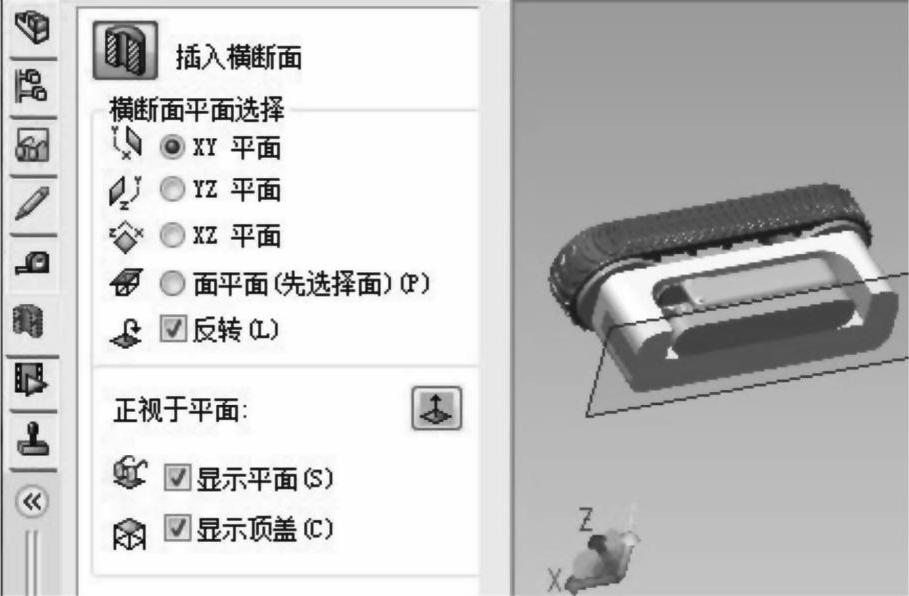

在【横断面】标签中，单击【插入横断面】按钮，选择参考面或实体面，如图11_-17所示。

步骤11 播放“运动算例1”

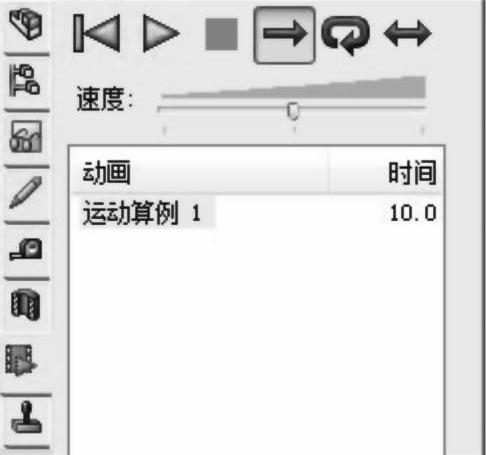

在【动画】标签中，播放由SolidWorksMotion创建的动画，如图11-18所示。

图11-15 标注标签

图11-16 测量

图11-17 插入横断面

图11-18 播放“运动算例1”

步骤12 添加戳记

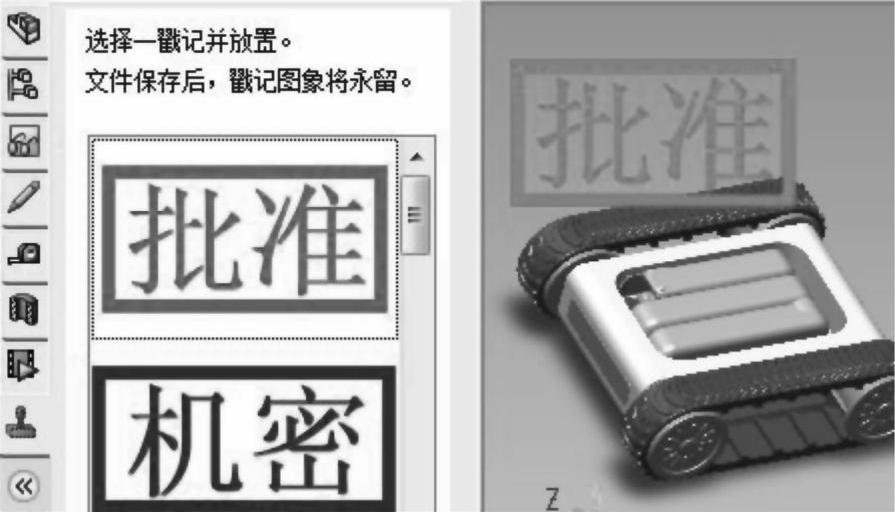

在【戳记】标签中，可以添加如【批注】、【机密】、【草稿】等戳记，如图11-19所示。

图11-19 添加戳记

注意

保存eDrawings文件后，戳记会永久保留，不可删除。
