平移机构实例中,可以采用在视图窗口中拖放起始位置,然后插补中间运动过程的方式来模拟零部件的运动,本例中,将采用赋予动力源“马达”的方式模拟零部件的运动。
步骤1 打开文件

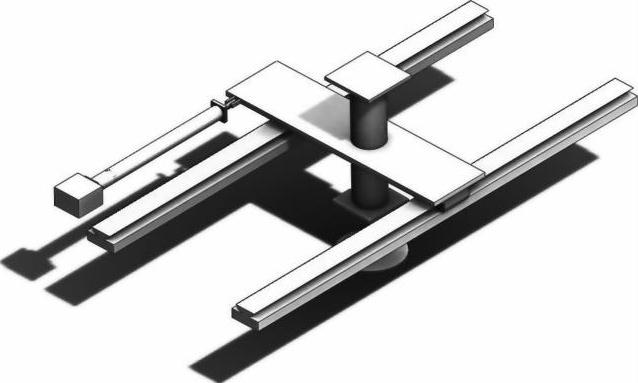

打开本章实例文件夹中吸盘移动演示的模型“吸盘移动演示.SLDASM”,如图10-19所示。
步骤2 查看动画效果
单击【动画1】标签,进入动画编辑状态。单击右下角的【缩小】按钮,看到“动画1”中的各部件运动已经设置好,采用的是插值方法。单击工具条中的【播放】按钮,查看效果,如图10-20所示。
图10-19 吸盘移动演示
图10-20 预览动画效果
步骤3 拖放关键帧

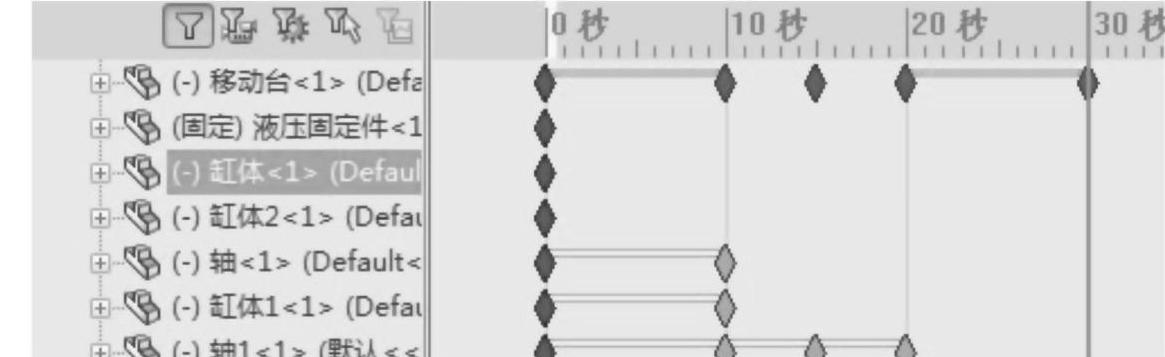

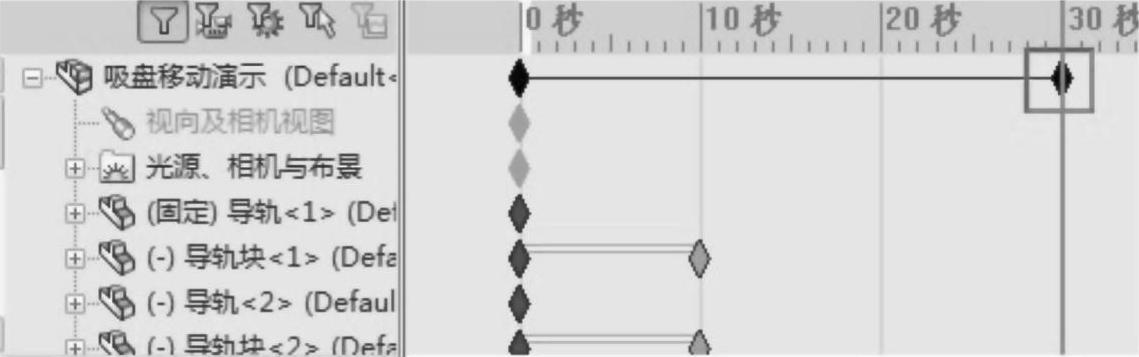

如图10-21所示,将装配体右面的黑色关键帧拖放到30秒的位置,表示动画总体计算时间为30秒。
图10-21 拖放关键帧
步骤4 生成新运动算例

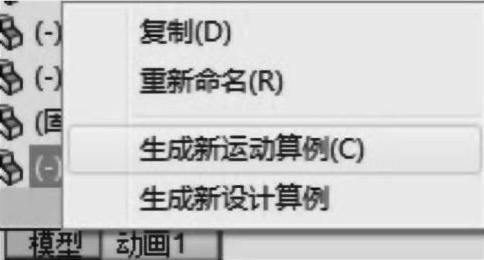

如图10-22所示,右击【动画1】标签,在弹出菜单中选择【生成新运动算例】,生成“运动算例1”。单击此标签,进入“运动算例1”的编辑状态。
图10-22 生成新运动算例
步骤5 添加线性马达1

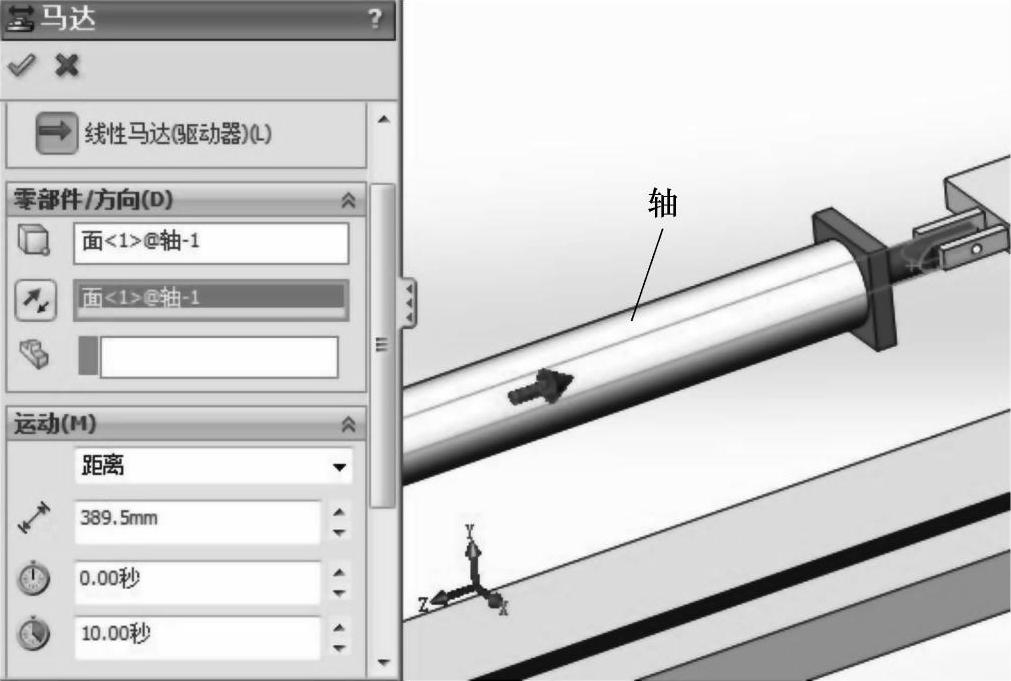

在工具栏中单击【马达】按钮,在【马达】属性框中选择【线性马达(驱动器)】,选择图10-23中高亮的“轴”外表面,在【运动】选项组中选择【距离】,并按图10-23所示进行设置。该设置表示在10秒内此轴以及相连部件按照箭头方向运动389.5mm。
注意
单击【切换运动方向】按钮可以切换运动方向。(www.daowen.com)
图10-23 添加线性马达1
步骤6 添加线性马达2

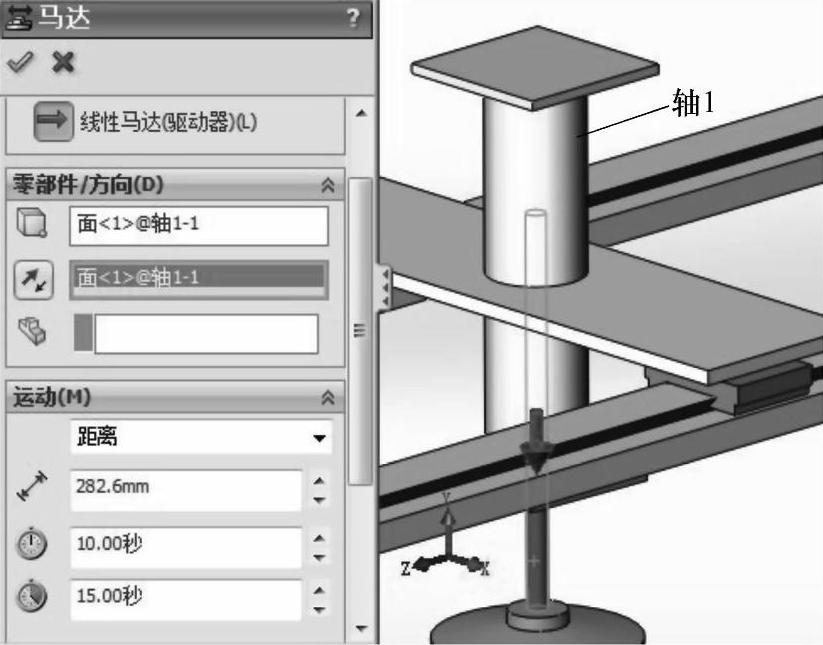

在属性框中选择【线性马达(驱动器)】,如图10-24所示,选择高亮的“轴1”外表面,并设置【运动】选项组。该设置表示在10~15秒内,此轴以及相连部件按照箭头方向运动282.6mm。
步骤7 添加线性马达3

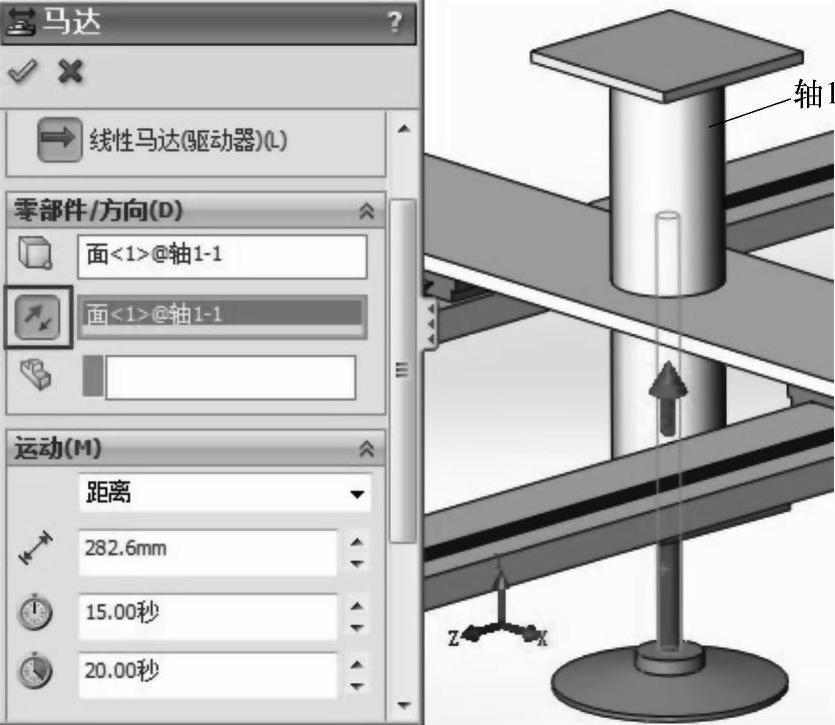

在属性框中选择【线性马达(驱动器)】,如图10-25所示,选择高亮的“轴1”外表面,按【切换运动方向】按钮,设置【运动】选项组。该设置表示在15~20秒内,此轴以及相连部件按照箭头方向运动282.6mm。
图10-24 添加线性马达2
图10-25 添加线性马达3
步骤8 添加线性马达4

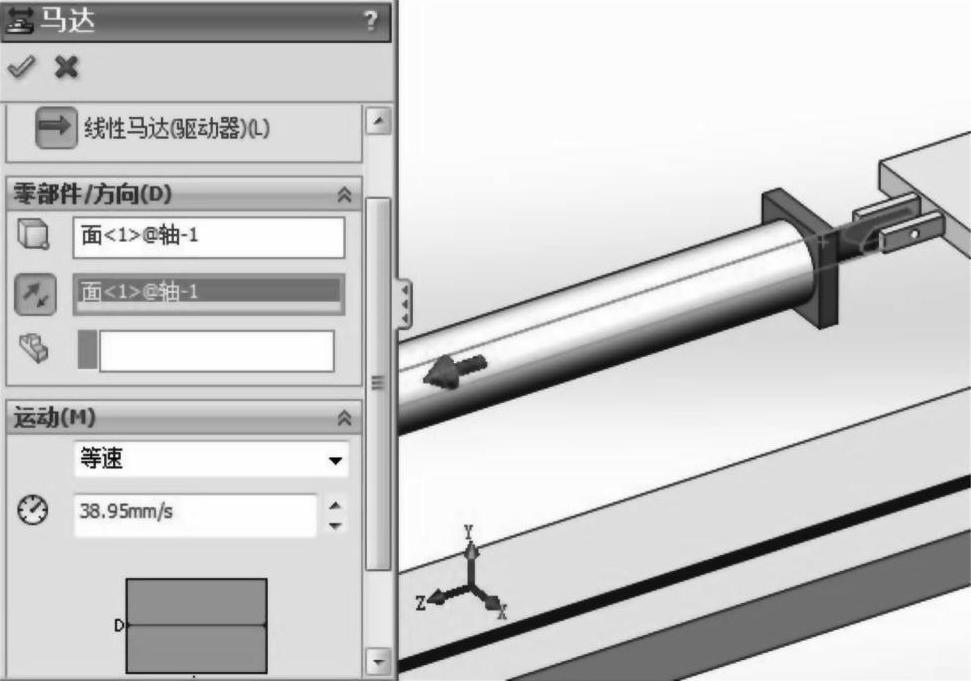

在属性框中选择【线性马达(驱动器)】,如图10-26所示,选择高亮的“轴”外表面,按【切换运动方向】按钮。在【运动】选项组中选择【等速】,设置速度为38.95mm/s。该设置表示此轴以及相连部件按照箭头方向以38.95mm/s运动。确定后将完成的“线性马达4”右侧的起始关键帧拖放到20秒的位置,这样此马达只在20~30秒之间运动。
图10-26 添加线性马达4
步骤9 设置关键帧的起始位置

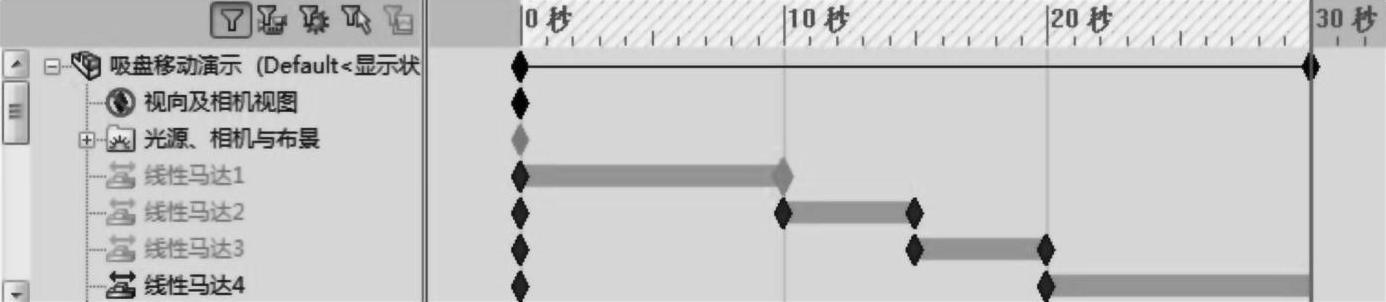

在“线性马达1”右侧10秒的位置右击选择【放置键码】,然后右击此键码,选择【关闭】,这样此马达只在0~10秒之间运动。同样,按照图10-27所示设置其他线性马达。
图10-27 设置关键帧的起始位置
步骤10 观看动画效果
完成以上设置后,单击工具栏中的【计算】按钮,完成后单击【从头播放】按钮,观看动画播放效果。
