步骤1 打开文件

打开本章实例文件夹下平移机构里面的模型“平移机构.SLDASM”，如图10-5所示。

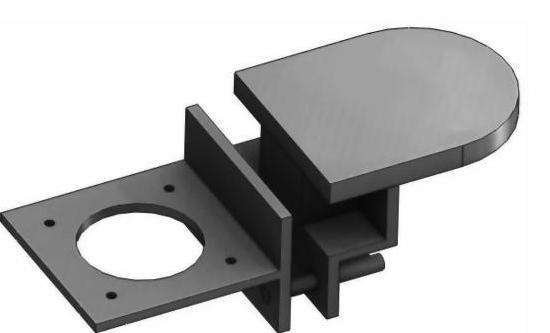

图10-5 平移机构

步骤2 编辑动画

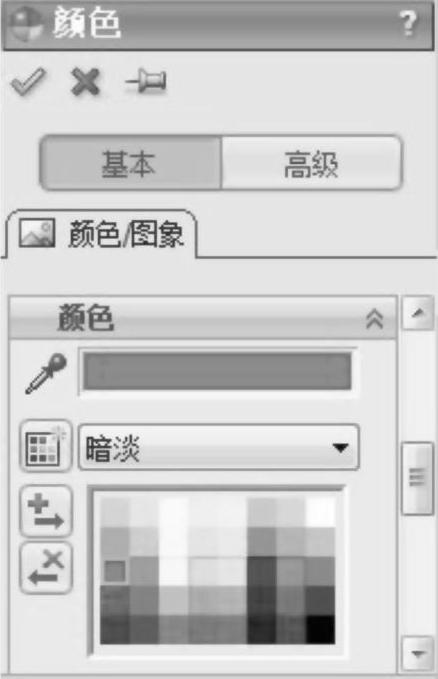

图10-6 添加颜色

单击【动画1】标签，进入动画编辑状态。在右下角找到【缩小】按钮（或【放大】按钮），将时间间隔显示为1秒。将装配体的结束键拖到5秒位置，即总体计算时间为5秒。将时间滑条拖到0.2秒，右击“移动台”，编辑外观，选择红色，如图10-6所示。

注意

在装配体中修改外观必须在零部件层，不能选择在文档层，否则无效，详见渲染章节。

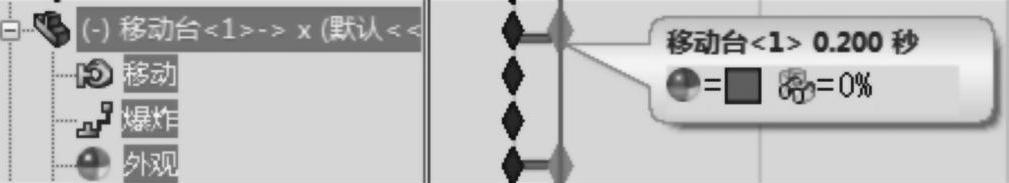

可以看到在“移动台”左边时间0.2秒处自动添加了关键帧，把光标移动到此帧处，可以看到此帧的概况：外观为红色，透明度为0%，如图10-7所示。过渡带为粉红色。

如果没有自动添加关键帧，请确保工具条里面的【自动键码】是打开状态。

图10-7 添加了关键帧

步骤3 复制关键帧

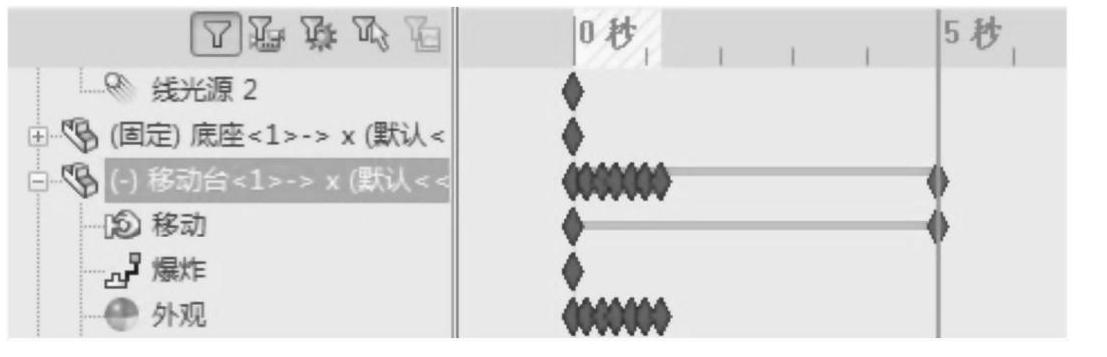

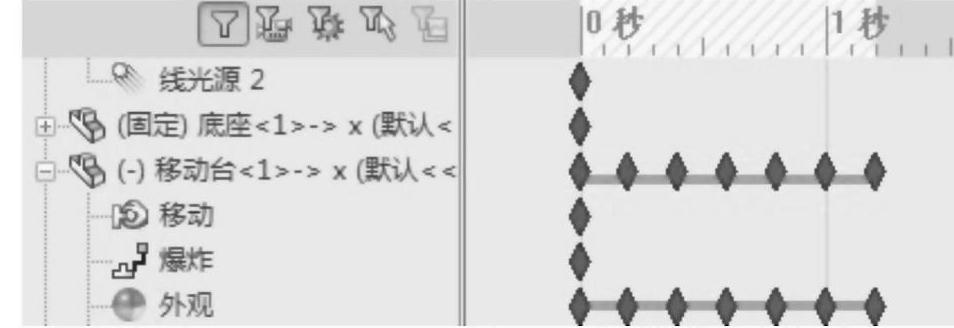

复制【外观】行0秒的关键帧到0.4秒、0.8秒和1.2秒处，复制0.2秒的关键帧到0.6秒和1秒处，如图10-8所示。

图10-8 复制关键帧

步骤4 自动添加关键帧

将时间滑条拖到5秒处，将图形区域里的“移动台”拖放到合适位置，可以看到在5秒处自动添加关键帧，过渡带为绿色，如图10-9所示。

图10-9 自动添加关键帧

步骤5 设置插值模式

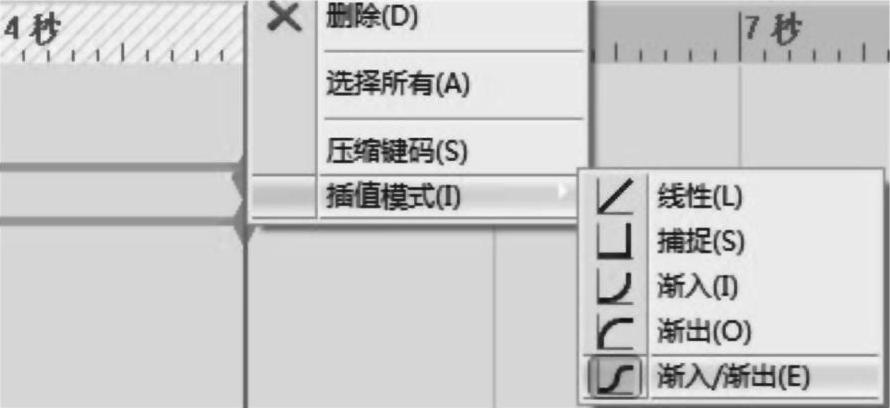

右击5秒处的关键帧，选择【插值模式】下的【渐入/渐出】，如图10-10所示。

图10-10 设置插值模式

这样，从初始位置到5秒时中间的运动状况通过【渐入/渐出】的插值方式来确定运动速度是如何变化的。

【插值模式】中有以下几种插值模式：

【线性】：零部件以匀速从位置A移到位置B。

【捕捉】：零部件从位置A突变到位置B。

【渐入】：零部件开始匀速移动，但随后会朝着位置B方向加速移动。

【渐出】：零部件一开始加速移动，但当快接近位置B时减速移动。

【渐入/渐出】：结合【渐入】和【渐出】两种模式移动。

步骤6 设置零部件显示状态(www.daowen.com)

将时间滑条拖到4秒处，右击【底座】零件，选择【零部件显示】下的【消除隐藏线】，如图10-11所示。

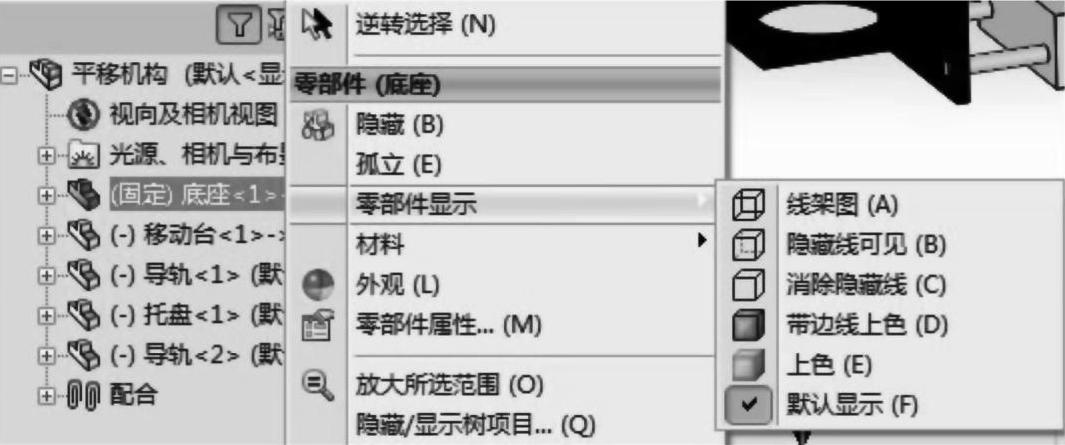

图10-11 设置零部件显示状态

步骤7 编辑关键帧

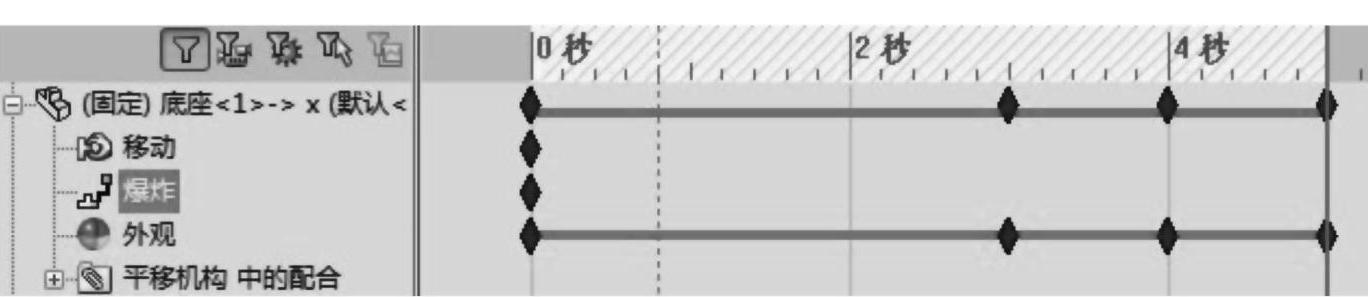

将时间滑条拖到5秒处，右击【底座】零件，选择【隐藏】。确保0秒处的【零部件显示】为【带边线上色】，并复制0秒的关键帧到3秒处，如图10-12所示。

步骤8 打开视向及相机视图

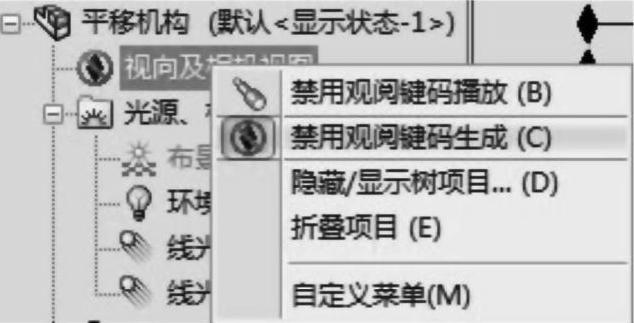

将时间滑条拖到5秒处，右击【视向及相机视图】，选择【禁用观阅键码生成】；打开视向及相机视图，如图10-13所示。

步骤9 旋转并缩放视图（见图10-14）

图10-12 编辑关键帧

图10-13 打开视向及相机视图

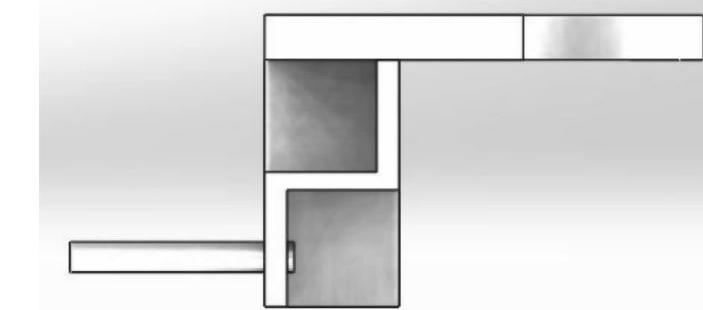

图10-14 旋转并缩放视图

步骤10 观看动画效果

以上设置完成后，单击工具栏中的【计算】按钮，完成后单击【从头播放】按钮，观看动画效果。拖拽时间轴滑条，可以查看任意时刻的运动状况。

步骤11 保存动画

效果满意后可以单击【保存动画】按钮，将结果保存为AVI格式的视频文件，这样就可以使用其他视频播放软件来观看动画效果。

提示

其他支持的保存格式，如图10-15所示。

提示

PhotoView360插件打开的情况下，还可以使用PhotoView的渲染器获取逼真的效果，但耗费的时间会比较长，如图10-16所示。

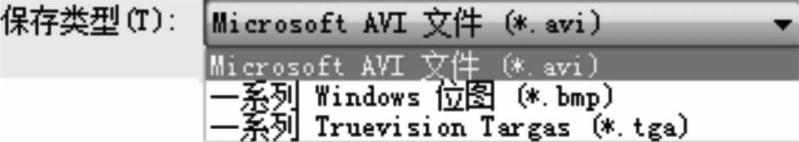

图10-15 支持的保存格式

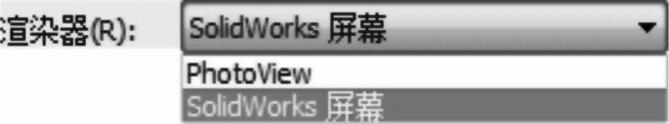

图10-16 两种渲染器

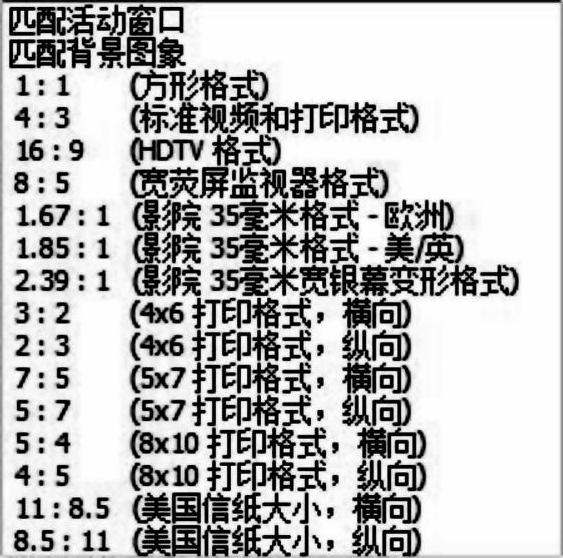

图像大小可以自定义设定分辨率值，也可选择软件提供的常用高宽比，如图10-17所示。

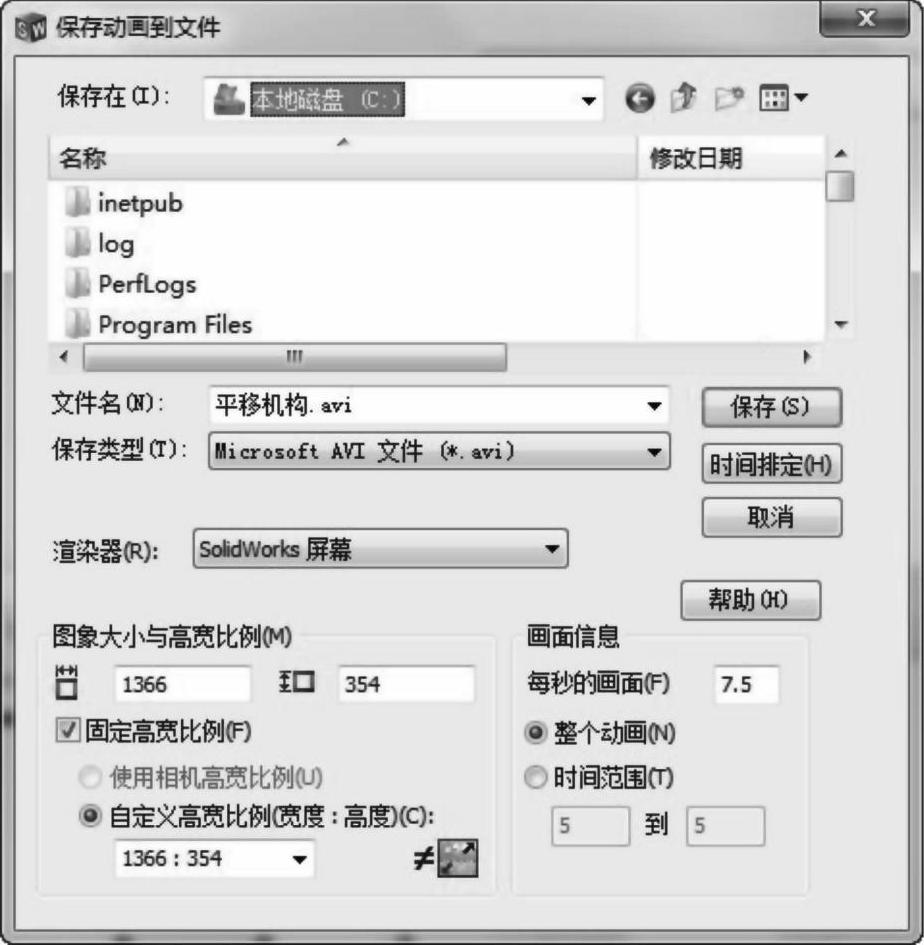

如图10-18所示，画面信息中的【每秒的画面】值越大动画播放越连续，但是会增加渲染时间。一般人眼所能分辨的帧数为24帧，过大就没有实际意义。最小的帧数为8帧，低于此值，动画就不够平滑连贯。此例设定的最大时间为5秒，默认会渲染到5秒结束，也可以自定义时间范围。

图10-17 设定图像大小

图10-18 设置保存动画参数
