SolidWorksⓇ实战教程：管道实例

时间：2023-11-07 理论教育 版权反馈
【摘要】：建立如图9-1所示的“3D管道”的模型。图9-1 3D管道图9-2 沿Z轴方向绘制直线图9-3 沿X轴方向绘制直线步骤4 绘制直线2在草图工具栏中单击。图9-13 沿X轴方向绘制直线图9-14 沿Z轴方向绘制直线图9-15 沿X轴方向绘制直线图9-16 添加尺寸步骤7 绘制直线5按＜Tab＞键，直到光标显示为“”。图9-27 转换实体引用步骤12 套合样条曲线从菜单工具栏中选择//，然后框选3D草图，单击按钮，如图9-28所示。步骤16 保存并关闭零件保存并关闭零件，命名为“3D管道”。

SolidWorksⓇ实战教程：管道实例

建立如图9-1所示的“3D管道”的模型。

已知：长边=9mm，短边=5.5mm，所有圆角为1.5mm。

材料：1060铝合金。

密度：2700kg/m3。

单位系统：MMGS。

小数位数：2。

步骤1 新建文件

使用模板“gd_part”新建一个零件，设置单位系统为【MMGS】。

步骤2 激活3D草图

在特征工具栏中单击【3D草图】按钮978-7-111-45867-8-Chapter09-1.jpg，或从菜单栏中选择【插入】/【3D草图】，激活【3D草图】。

步骤3 绘制直线1

在草图工具栏中单击【直线】。按＜Tab＞键，直到光标显示为“978-7-111-45867-8-Chapter09-2.jpg”符号。

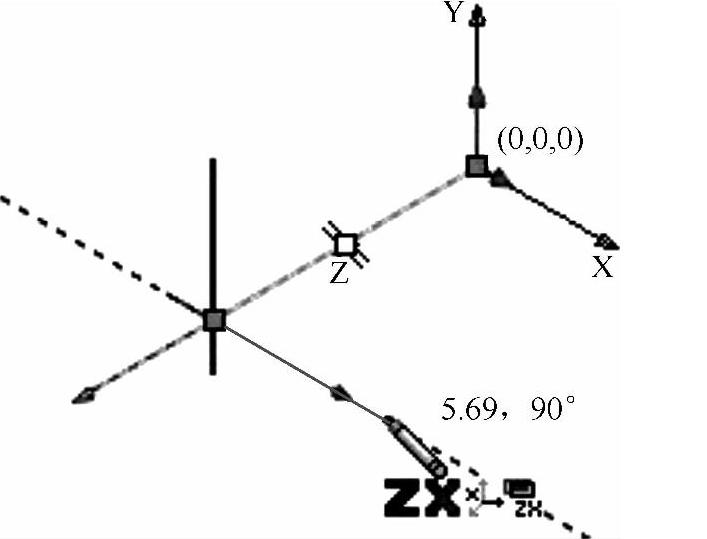

从原点开始沿Z轴方向绘制长约9mm的直线，如图9-2所示。沿X轴方向绘制第二条长约5.5mm的直线，如图9-3所示。分别标注直线的尺寸为9mm和5.50mm，如图9-4所示。（注：图示坐标系为手动创建的自定义坐标系，以下步骤不再显示）

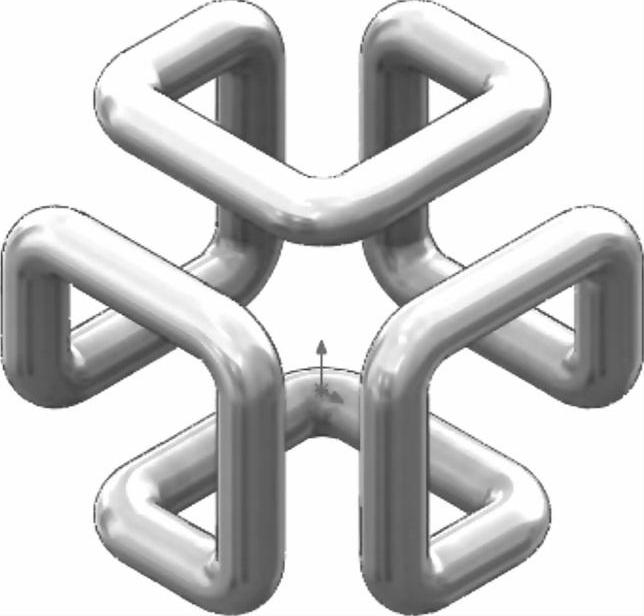

图9-1 3D管道

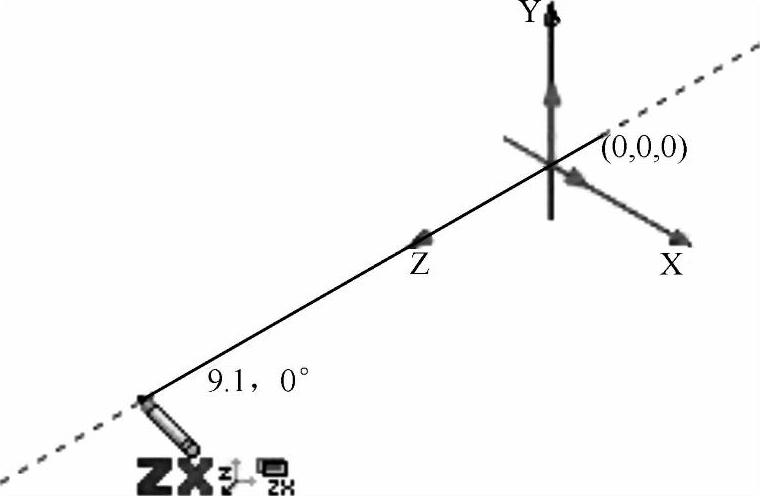

图9-2 沿Z轴方向绘制直线


图9-3 沿X轴方向绘制直线

步骤4 绘制直线2

在草图工具栏中单击【直线】。按＜Tab＞键，直到光标显示为“978-7-111-45867-8-Chapter09-6.jpg”。

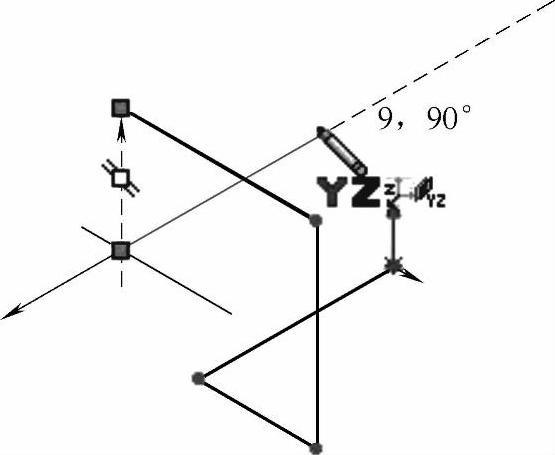

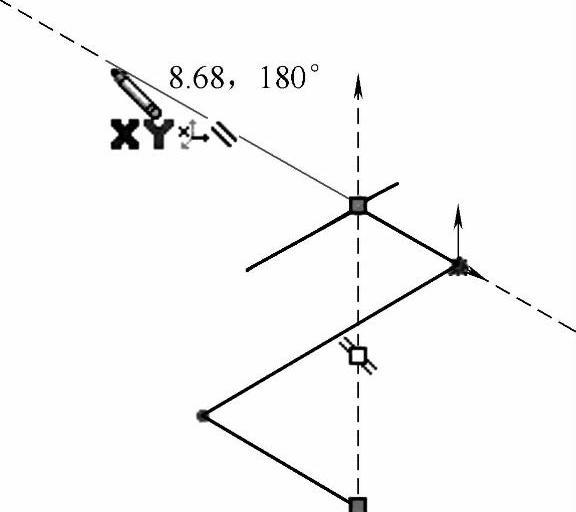

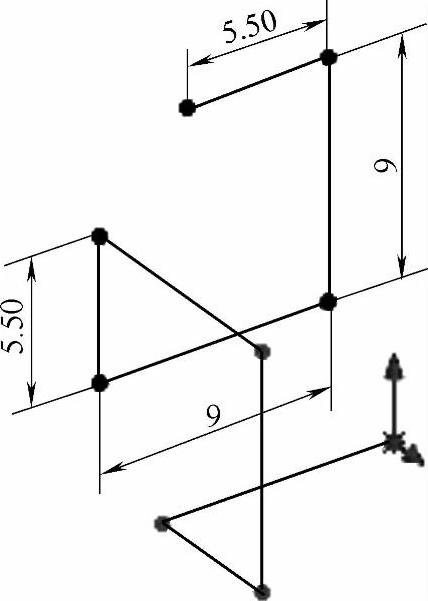

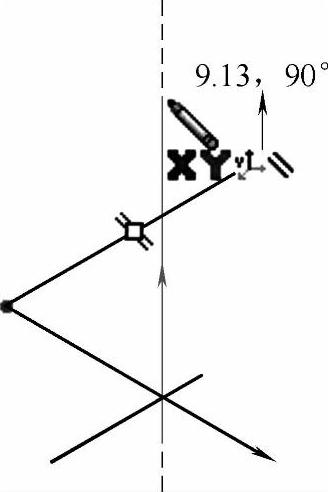

从5.5mm直线的端点开始，沿Y轴方向绘制长约9mm的直线，如图9-5所示。沿X轴方向绘制第二条，长约9mm的直线，如图9-6所示。分别为它们标注尺寸，如图9-7所示（上一步骤尺寸已隐藏）。

步骤5 绘制直线3

按＜Tab＞键，直到光标显示为“978-7-111-45867-8-Chapter09-7.jpg”。

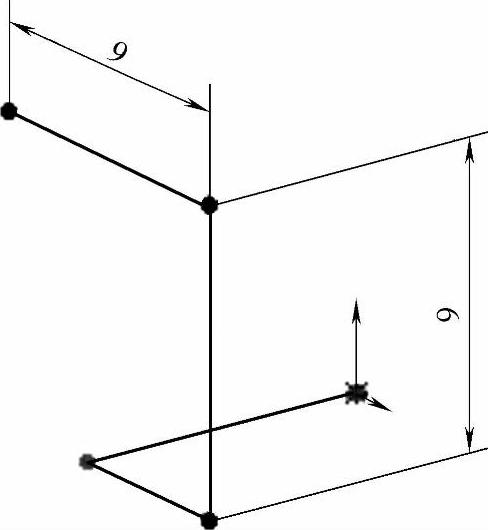

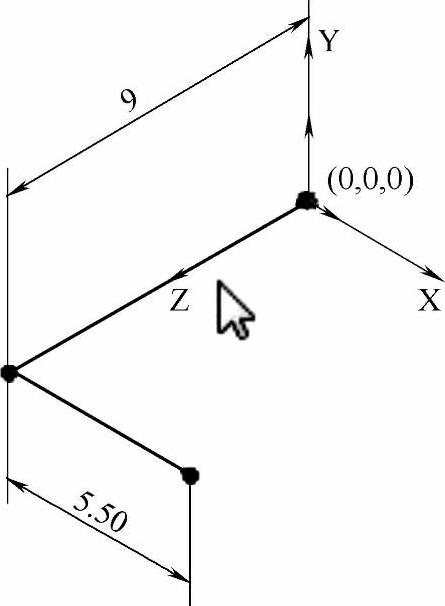

图9-4 添加尺寸


图9-5 沿Y轴方向绘制直线


图9-6 沿X轴方向绘制直线


图9-7 添加尺寸

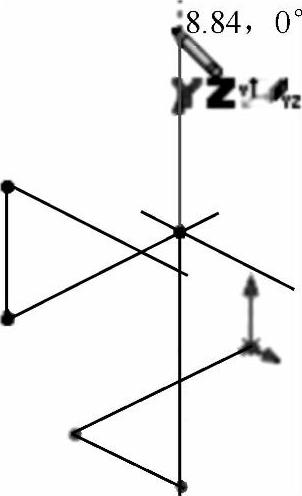

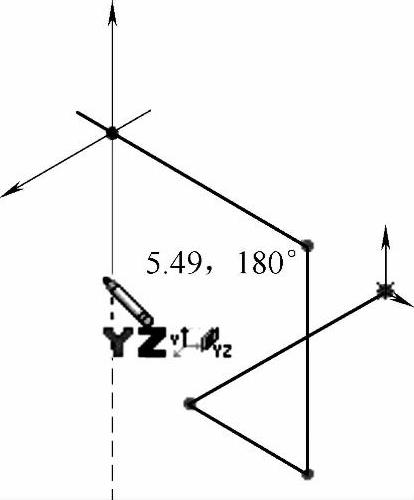

开始沿Y轴方向绘制长约5.5mm直线，如图9-8所示。沿Z轴方向绘制第二条长约9mm的直线，如图9-9所示。沿Y轴方向绘制第三条长约9mm的直线，如图9-10所示。沿Z轴方向绘制第四条长约5.5mm的直线，如图9-11所示。分别为它们标注尺寸，如图9-12所示（上一步骤尺寸已隐藏）。


图9-8 沿Y轴方向绘制直线1


图9-9 沿Z轴方向绘制直线1


图9-10 沿Y轴方向绘制直线2


图9-11 沿Z轴方向绘制直线2


图9-12 添加尺寸

步骤6 绘制直线4

按＜Tab＞键，直到光标显示为“978-7-111-45867-8-Chapter09-17.jpg”。

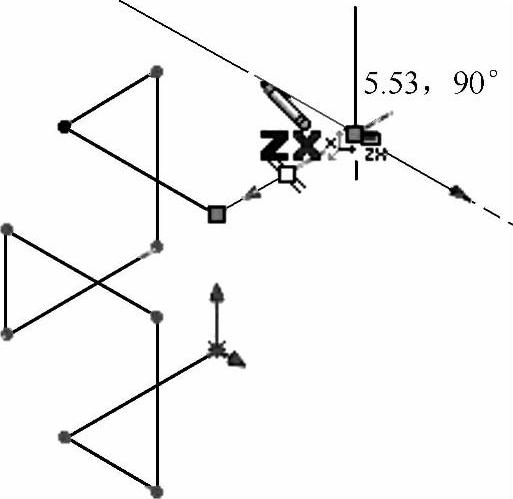

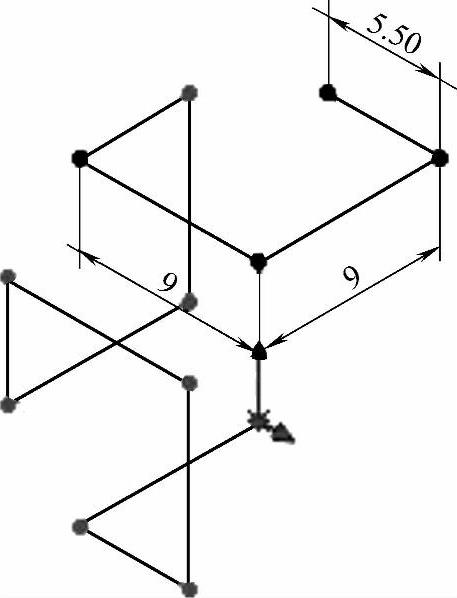

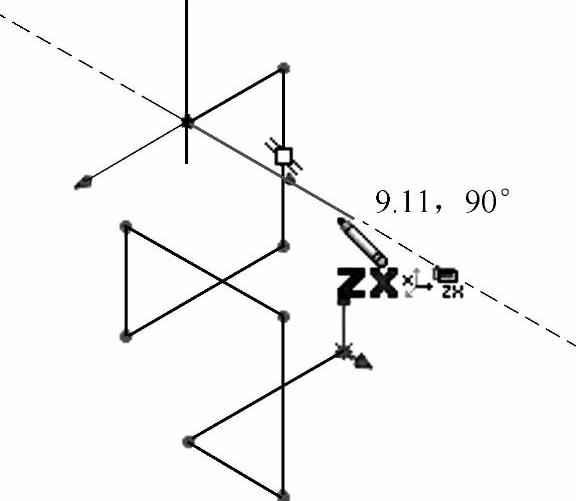

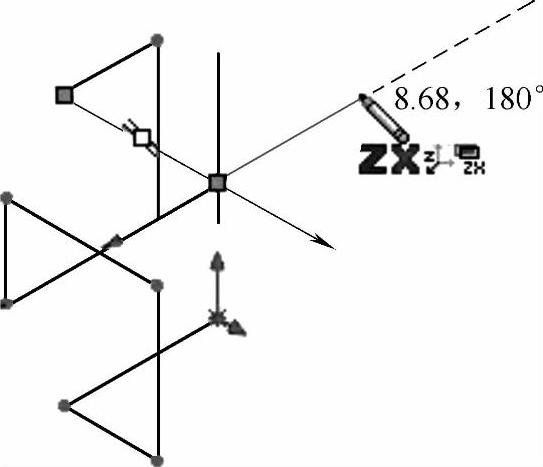

开始沿X轴方向绘制长约9mm的直线，如图9-13所示。沿Z轴方向绘制第二条长约9mm的直线，如图9-14所示。沿X轴方向绘制第三条长约5.5mm的直线，如图9-15所示。分别为它们标注尺寸，如图9-16所示（上一步骤尺寸已隐藏）。


图9-13 沿X轴方向绘制直线


图9-14 沿Z轴方向绘制直线


图9-15 沿X轴方向绘制直线


图9-16 添加尺寸

步骤7 绘制直线5

按＜Tab＞键，直到光标显示为“978-7-111-45867-8-Chapter09-22.jpg”。

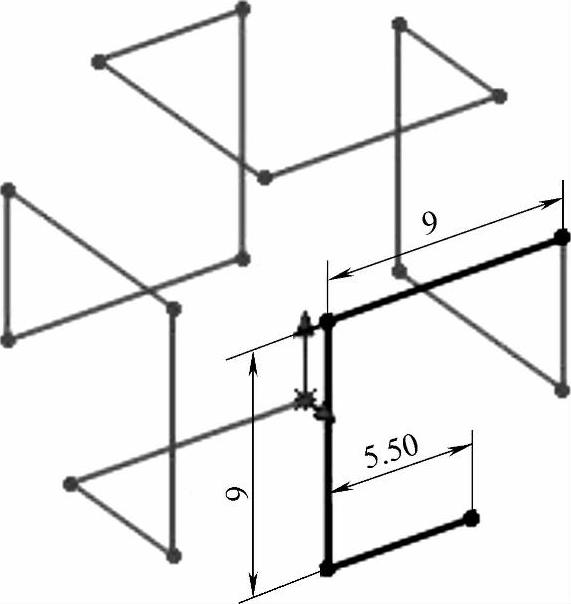

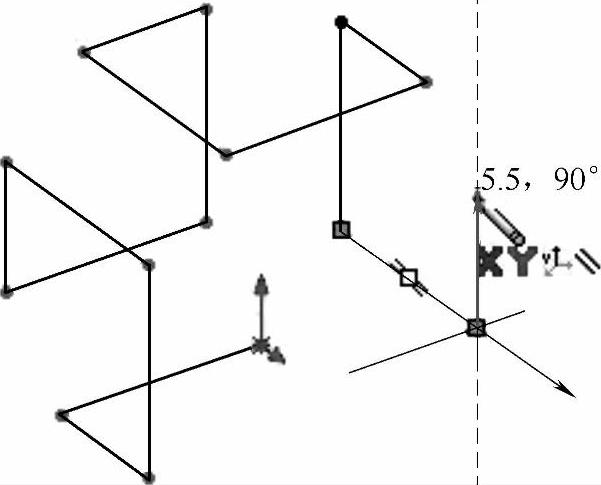

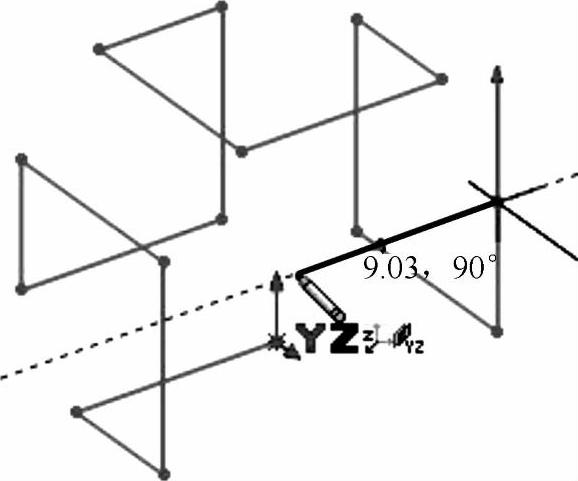

开始沿Y轴方向绘制长约9mm的直线，如图9-17所示。沿X轴方向绘制第二条长约9mm的直线，如图9-18所示。沿Y轴方向绘制第三条长约5.5mm的直线，如图9-19所示。分别为它们标注尺寸，如图9-20所示。（上一步骤尺寸已隐藏）


图9-17 沿Y轴方向绘制直线


图9-18 沿X轴方向绘制直线


图9-19 沿Y轴方向绘制直线


图9-20 添加尺寸

步骤8 绘制直线6

按＜Tab＞键，直到光标显示为“978-7-111-45867-8-Chapter09-27.jpg”。

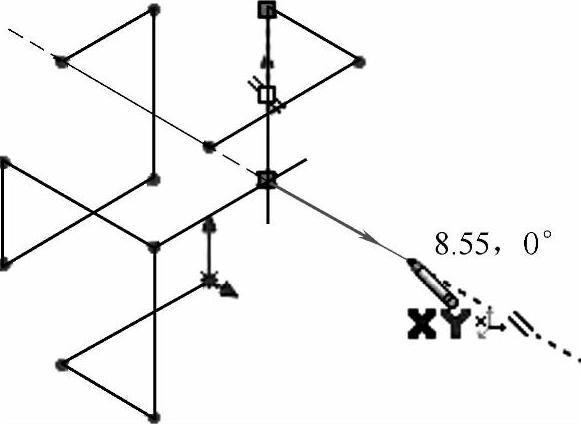

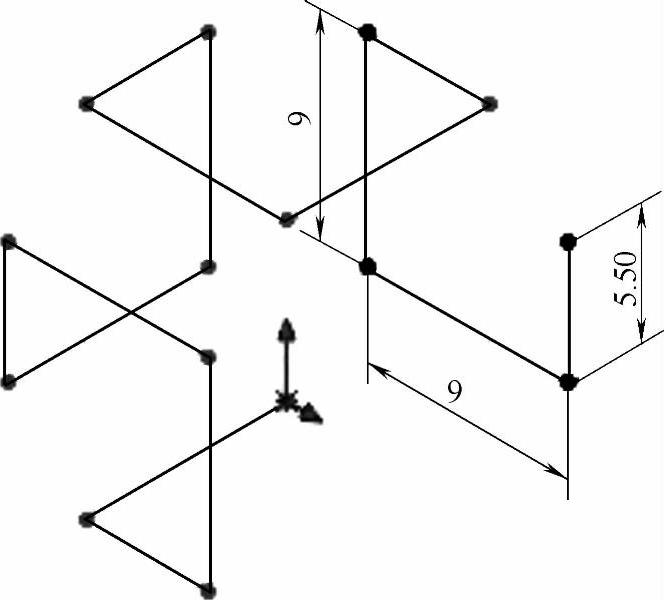

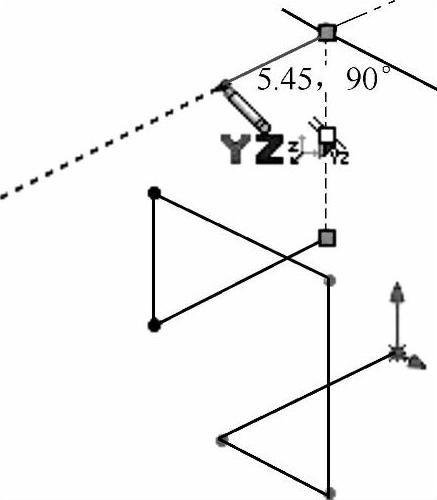

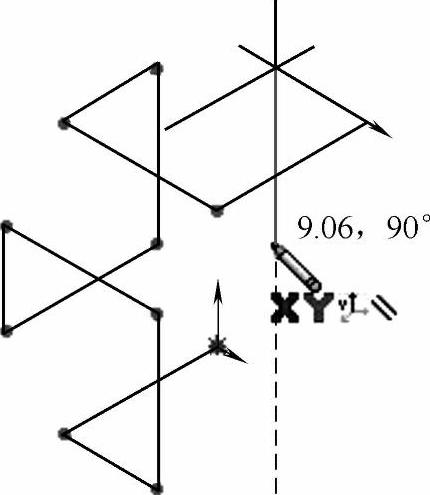

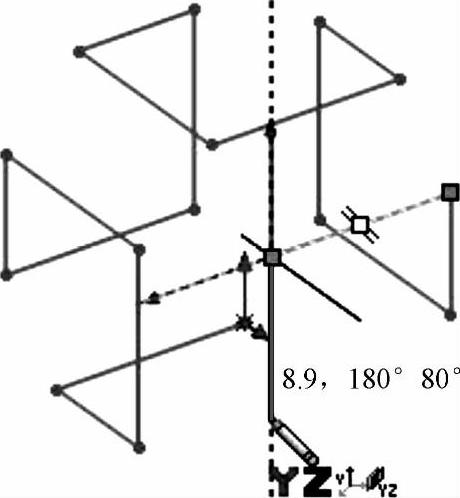

开始沿Y轴方向绘制长约9mm直线，如图9-21所示。沿Z轴方向绘制第二条长约9mm的直线，如图9-22所示。沿Y轴方向绘制第三条长约5.5mm的直线，如图9-23所示。分别为它们标注尺寸，如图9-24所示。（上一步骤尺寸已隐藏）

步骤9 绘制直线7

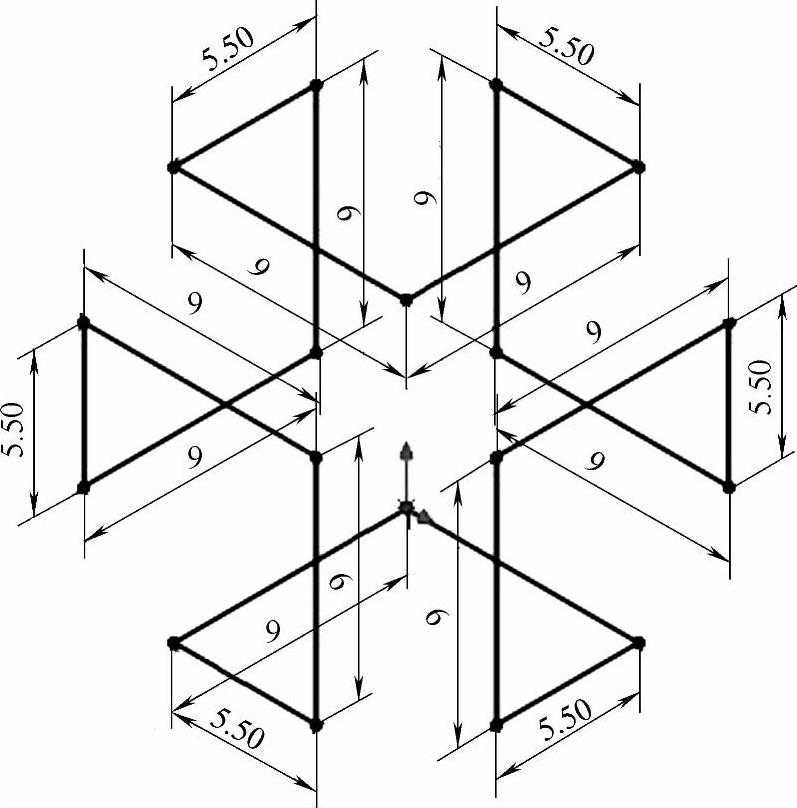

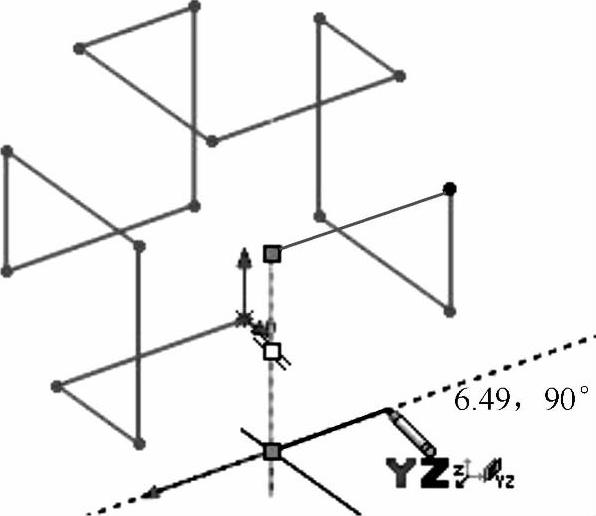

如图9-25所示，绘制最后一条直线，使它的端点和图纸原点重合，草图完全定义，图中的所有线段都显示为黑色（尺寸显示位置可能不尽相同）。

步骤10 添加圆角

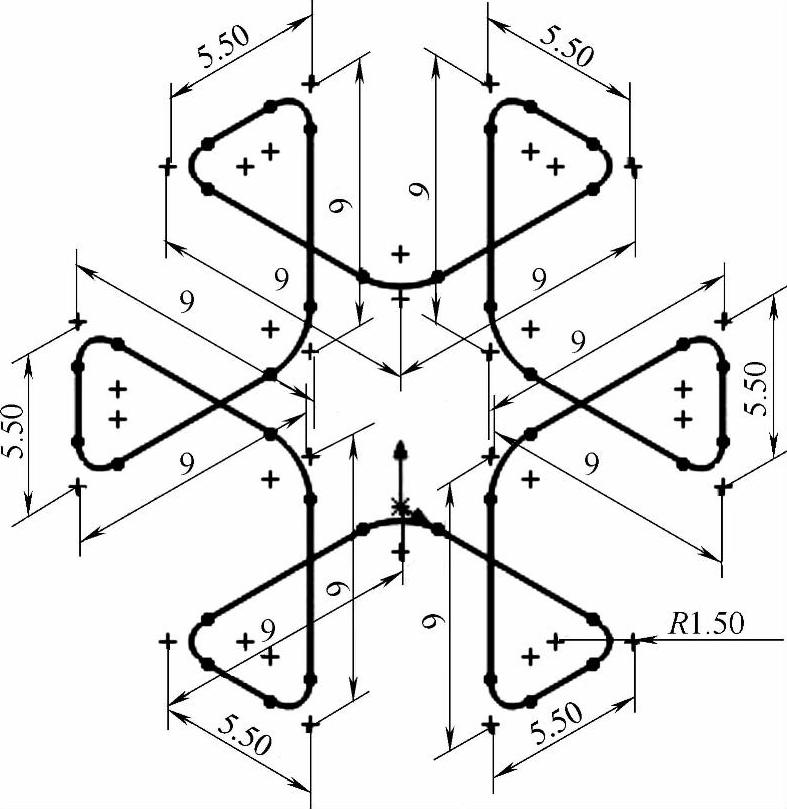

如图9-26所示，为所有直角添加R1.5mm过渡圆角。保存并退出3D草图。


图9-21 沿Y轴方向绘制直线


图9-22 沿Z轴方向绘制直线


图9-23 沿Y轴方向绘制直线


图9-24 添加尺寸


图9-25 绘制最后一条直线


图9-26 添加圆角

步骤11 绘制3D草图

在特征工具栏中单击【3D草图】按钮978-7-111-45867-8-Chapter09-34.jpg，或从菜单栏中选择【插入】/【3D草图】，激活3D草图。

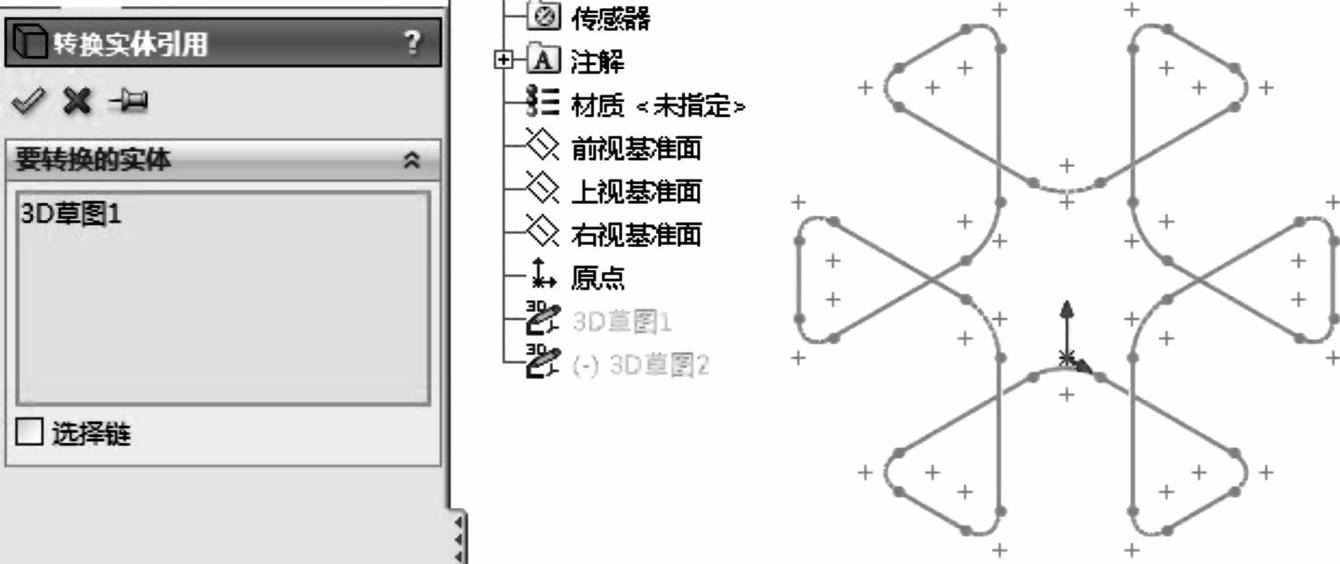

单击草图工具栏【转换实体引用】，在【要转换的实体】中选择【3D草图1】，如图9-27所示，单击按钮978-7-111-45867-8-Chapter09-35.jpg。


图9-27 转换实体引用

步骤12 套合样条曲线

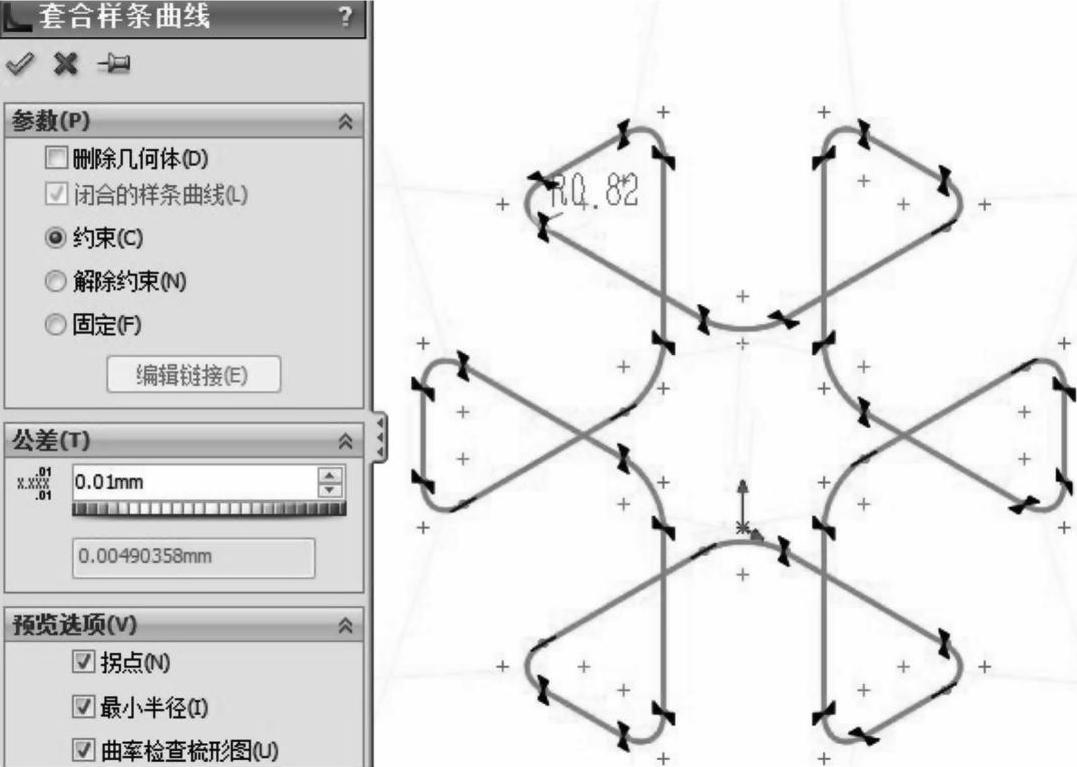

从菜单工具栏中选择【工具】/【样条曲线工具】/【套合样条曲线】，然后框选3D草图，单击978-7-111-45867-8-Chapter09-37.jpg按钮，如图9-28所示。保存并退出草图。


图9-28 套合样条曲线

步骤13 绘制扫描轮廓

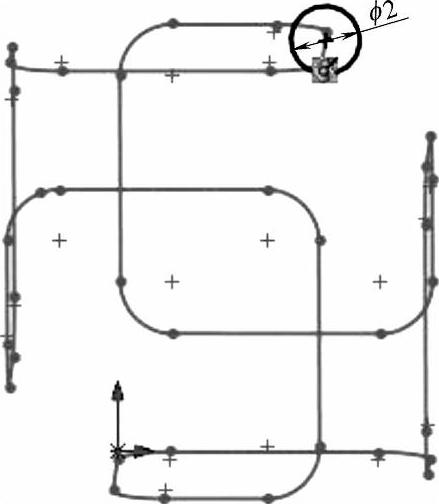

隐藏【3D草图1】，在前视基准面上绘制一个直径为2mm的圆，使该圆的圆心与套合样条曲线有【穿透】几何关系，如图9-29所示。保存并退出草图。

步骤14 创建扫描特征

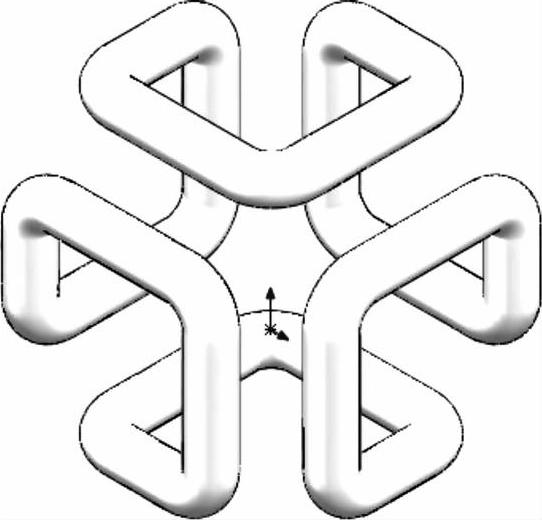

单击特征工具栏中的【扫描】，使用步骤13绘制的圆作为扫描轮廓，套合样条曲线作为扫描路径，创建一个扫描特征，扫描结果如图9-30所示。


图9-29 绘制扫描轮廓


图9-30 创建扫描特征

步骤15 编辑材料

指定材料为1060铝合金。

步骤16 保存并关闭零件

保存并关闭零件，命名为“3D管道”。
