SolidWorksⓇ实战教程:自动添加零件配置技巧

建立如图8-29所示名为“Wrench”的模型,并使用“系列零件设计表”创建图8-30所示配置。

已知:A=80,B=12,C=10,D=8,E=10(半径),F=9(半径),G=5,未注圆角R1,未注倒角C1。

材料:1060铝合金

密度:2700kg/m3

单位系统:MMGS。

小数位数:2。


图8-28 预览添加好的配置

提示

此章需要Microsoft Excel软件支持。

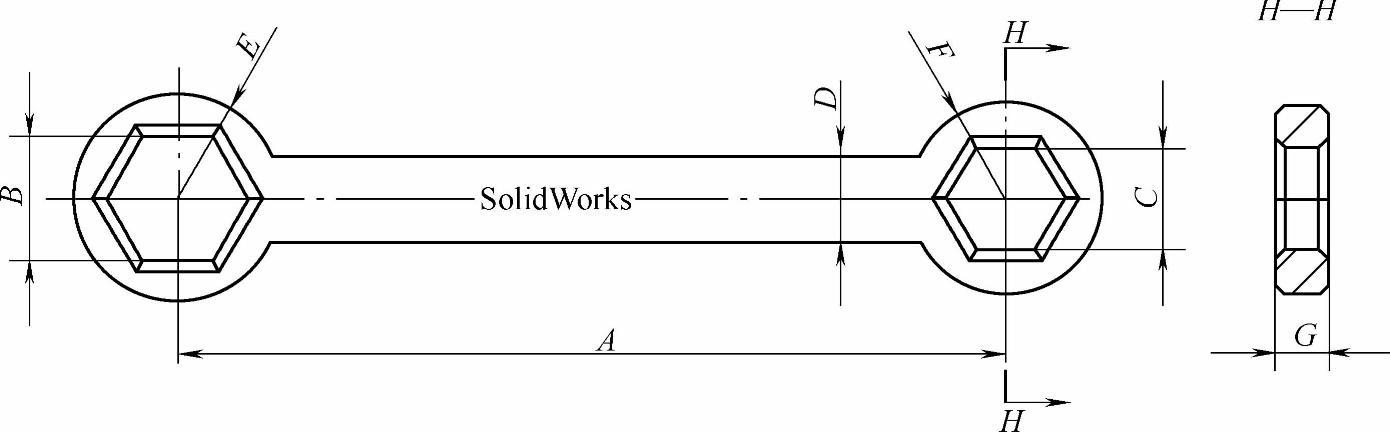

图8-29 “Wrench”的模型

步骤1 创建“凸台-拉伸1”特征

单击特征工具栏中的【拉伸凸台/基体】,选择【上视基准面】作为草图平面,绘制图8-31所示草图,编辑完成后保存并退出草图。在【凸台-拉伸1】属性框中设置【终止条件】为【两侧对称】,【深度】为5mm。编辑完成后单击按钮978-7-111-45867-8-Chapter08-40.jpg退出。

步骤2 创建“倒角1”

单击特征工具栏中的【倒角】,并选择所有正六边形的边线(共24根),设置【距离】为1.00mm,【角度】为45.00度,如图8-32所示。编辑完成后单击按钮978-7-111-45867-8-Chapter08-41.jpg退出。


图8-30 系列零件设计表

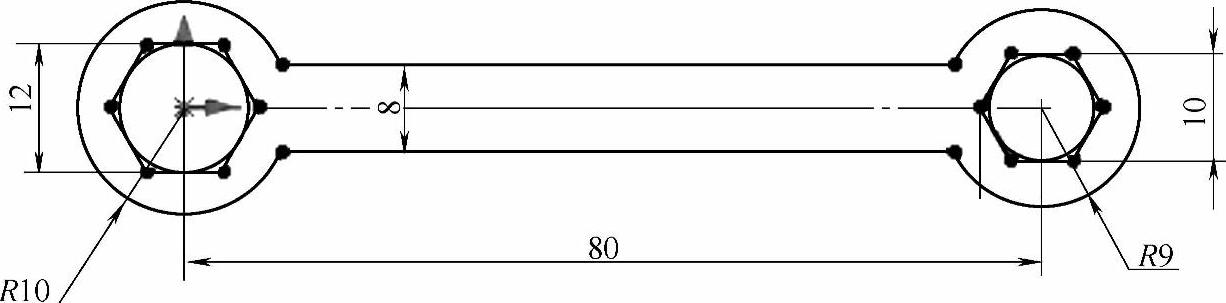

图8-31 绘制草图

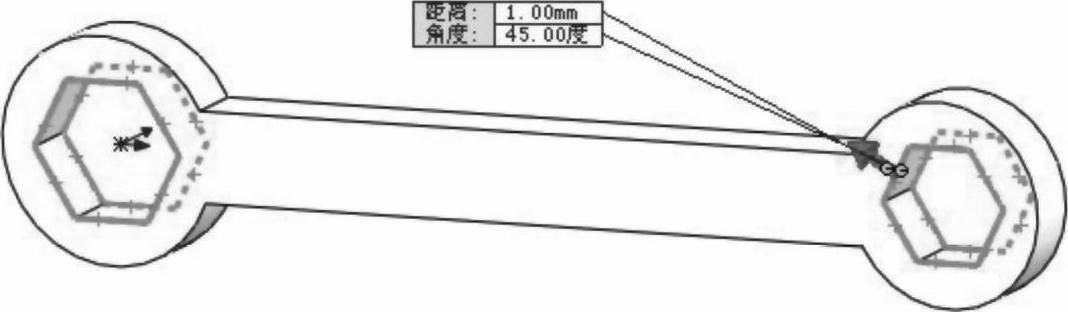

图8-32 选择倒角边线

步骤3 创建“圆角1”

单击特征工具栏中的【圆角】,选择【FilletXpert】圆角专家,在【圆角项目】中任意选择一条模型边线(此时不要移动光标,如图8-33所示),在弹出的关联工具栏中选择【相连,11边线】按钮978-7-111-45867-8-Chapter08-45.jpg,如图8-34所示,设置【半径】为1mm。编辑完成后单击按钮978-7-111-45867-8-Chapter08-46.jpg退出。

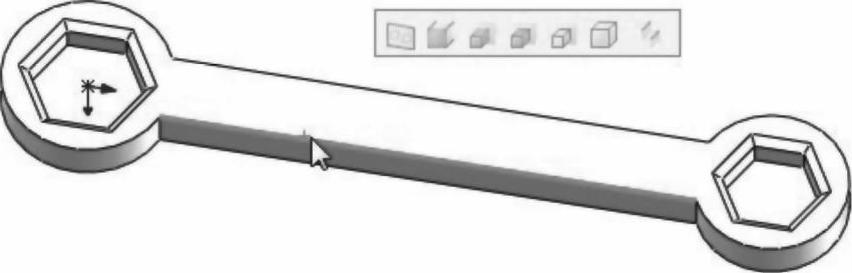

图8-33 选择其中一条边线

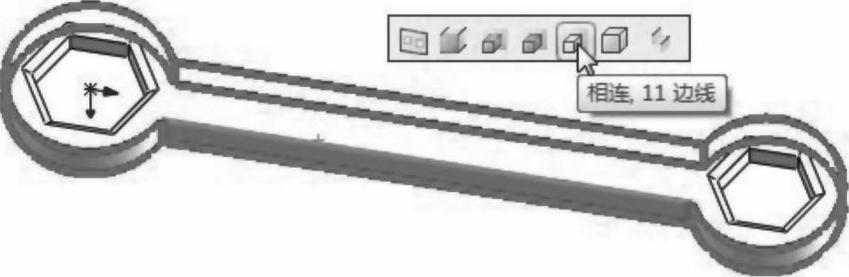

图8-34 选择【相连,11边线】

步骤4 绘制“草图2”

选择【上视基准面】作为草图平面创建一个新的草图,并绘制图8-35所示两根构造线,绘制完成后单击草图工具栏中的【文字】,输入文字“SolidWorks”,并按图8-36所示设置【草图文字】属性框。在属性框中取消勾选【使用文档字体】,单击打开【字体】,在【选择字体】对话框中设置字体为“汉仪长仿宋体、常规、四号”,间距为“1.50mm”,完成操作后单击【确定】按钮退出对话框。文字属性编辑完成后单击按钮978-7-111-45867-8-Chapter08-49.jpg保存并退出草图。

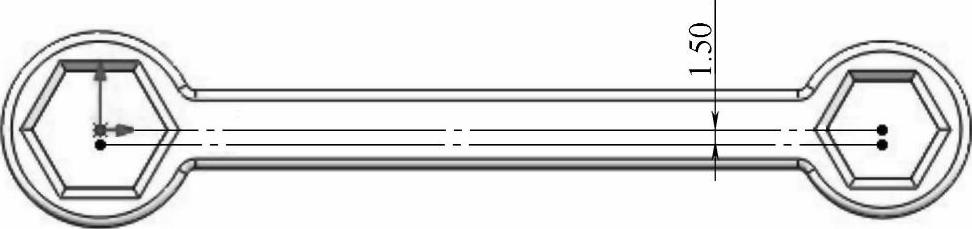

图8-35 绘制“草图”

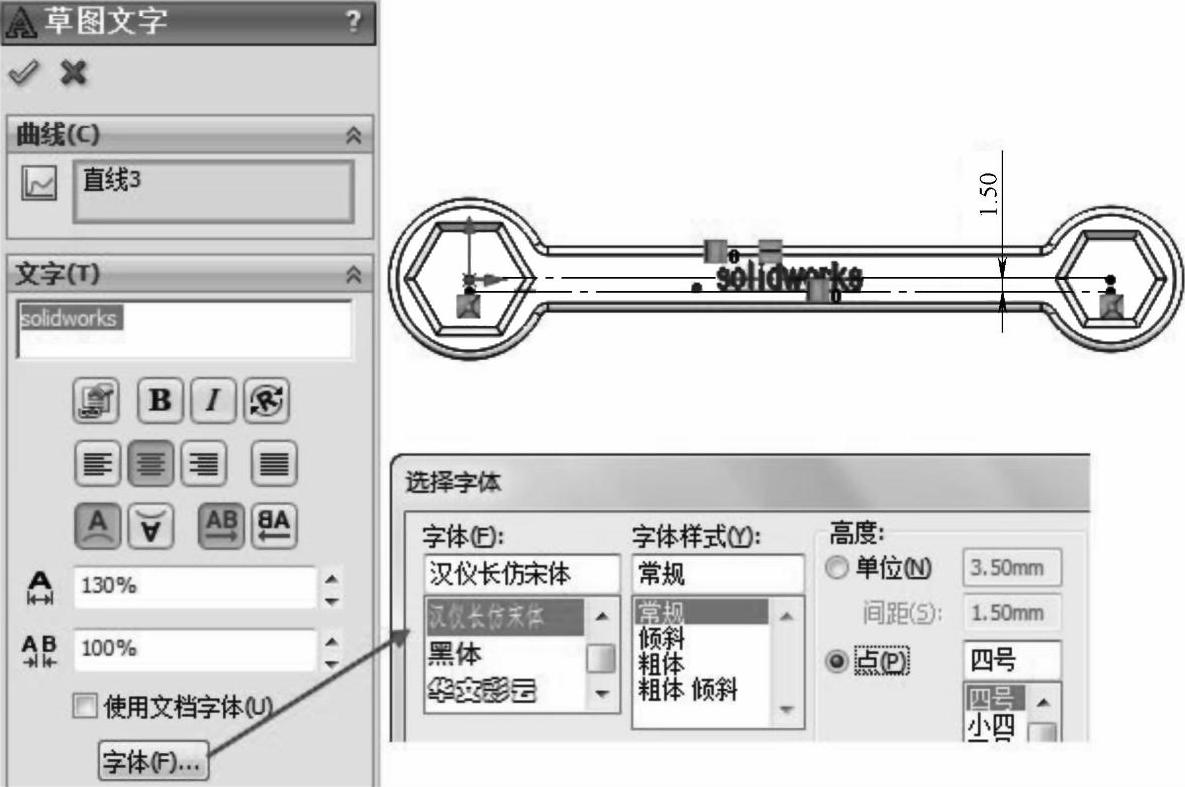

图8-36 设置文字属性

步骤5 创建“包覆1”

单击菜单栏中的【插入】/【特征】/【包覆】,并按图8-37所示设置【包覆1】属性框,编辑完成后单击按钮978-7-111-45867-8-Chapter08-52.jpg退出。

步骤6 插入设计表

单击菜单栏中的【插入】/【表格】/【设计表】,选择默认设置(见图8-38),编辑完成后单击按钮978-7-111-45867-8-Chapter08-53.jpg

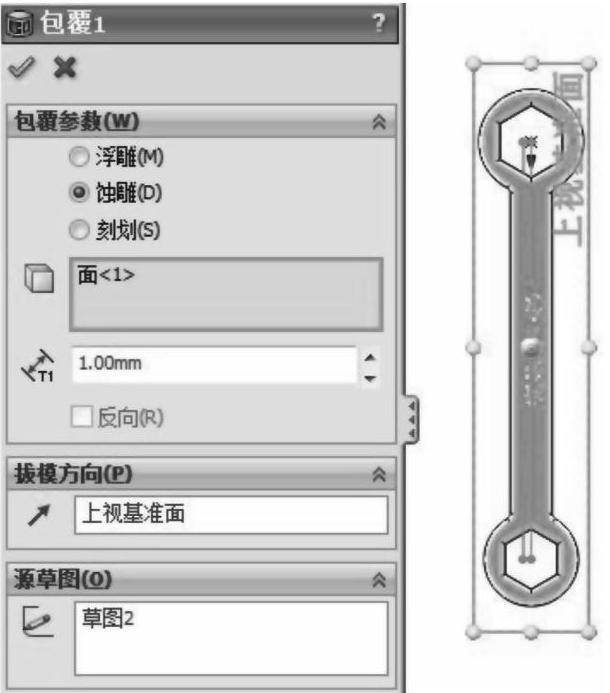

图8-37 设置【包覆1】属性框(www.daowen.com)

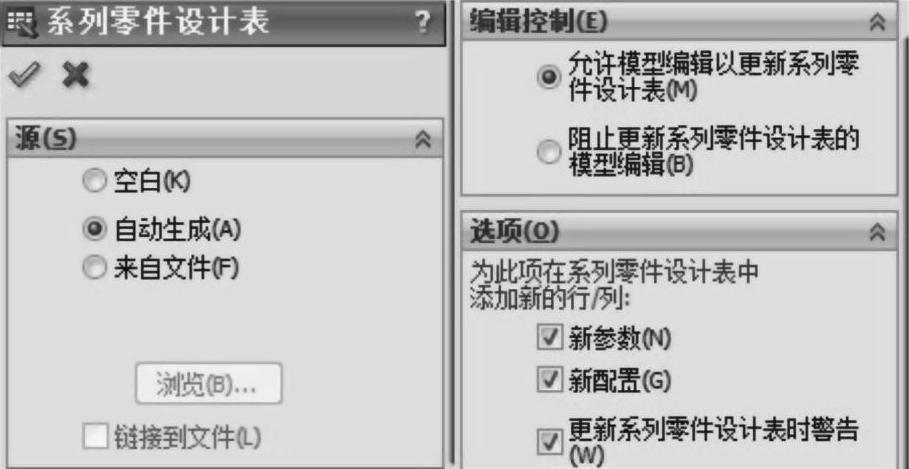

图8-38 设置【系列零件设计表】

步骤7 添加尺寸

上一步骤完成后弹出【尺寸】对话框,按住<Ctrl>键同时选择图8-39所示的6个尺寸,选择完成后单击【确定】按钮。

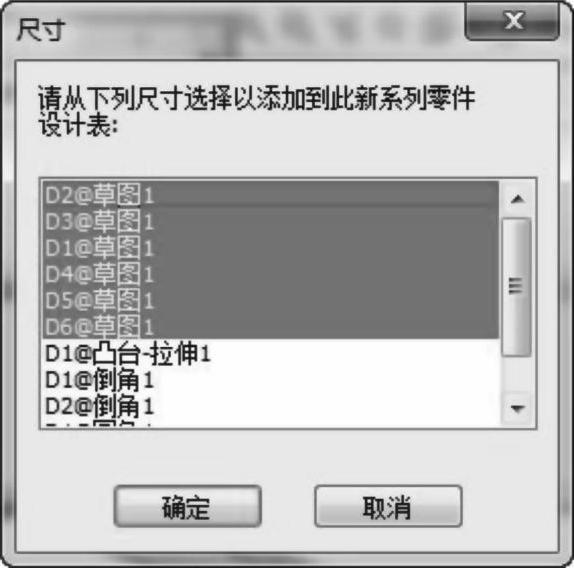

图8-39 选择要添加的尺寸

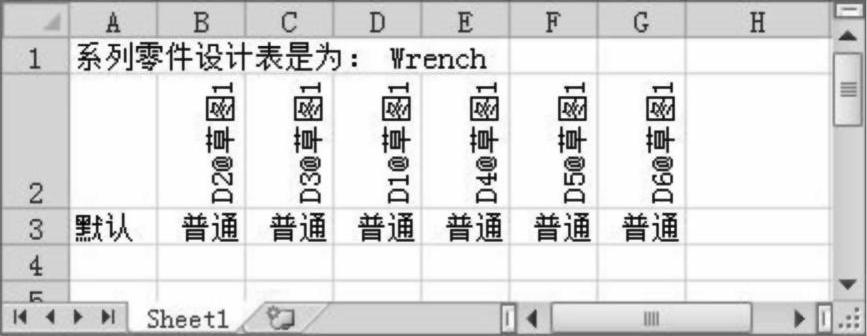

图8-40 添加完成预览

步骤8 退出表格编辑

尺寸选择完成后单击【确定】按钮,弹出一个表格,表格中包含了刚才所添加的尺寸参数,如图8-40所示。在图形界面任意空白处单击,退出表格编辑。

步骤9 打开表格

在命令管理工具栏中,右击【系列零件设计表】选择【在单独窗口中编辑表格】(见图8-41),弹出【添加行和列】对话框,这里我们不需要添加,直接单击【确定】按钮。此时将会出现一个“Excel”表格。

步骤10 编辑Excel表格文字

在Excel表格中,右击最左上角单元格,选择【设置单元格格式】,在弹出的【设置单元格格式】对话框中选择【常规】后单击【确定】按钮退出,如图8-42所示。此时会发现,表格中所有的尺寸文字全变回了数字。

步骤11 在Excel表格中添加尺寸“G”

在创建系列零件设计表时,有一个“G”尺寸没有被添加进来。下面将介绍如何添加尺寸到表格中,在操作之前,先打开特征工具栏中的【In-stant3D】按钮978-7-111-45867-8-Chapter08-58.jpg。为了方便操作,关闭现有的表格,再次右击【ConfigurationManager】下面的【系列零件设计表】,选择【编辑表格】。表格打开后,首先选中Excel表中的【H2】空白单元格(“G”尺寸将被添加到此单元格中)。然后,打开设计树,并单击【凸台-拉伸1】,接着在图形界面双击尺寸“G”,如图8-43所示,尺寸“G”将被添加到【H2】单元格中。添加完成后退出表格。

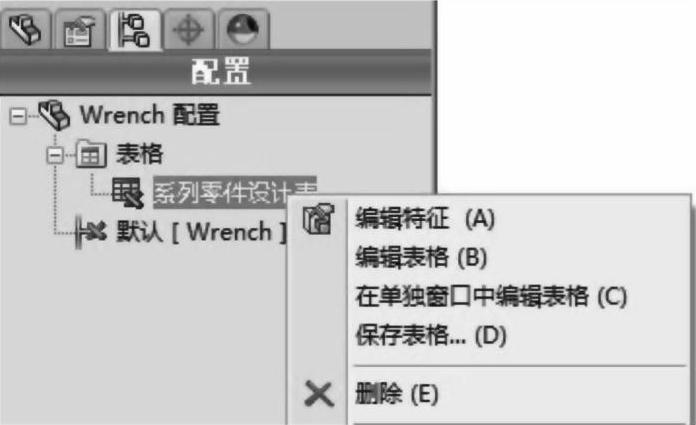

图8-41 选择【在单独窗口中编辑表格】

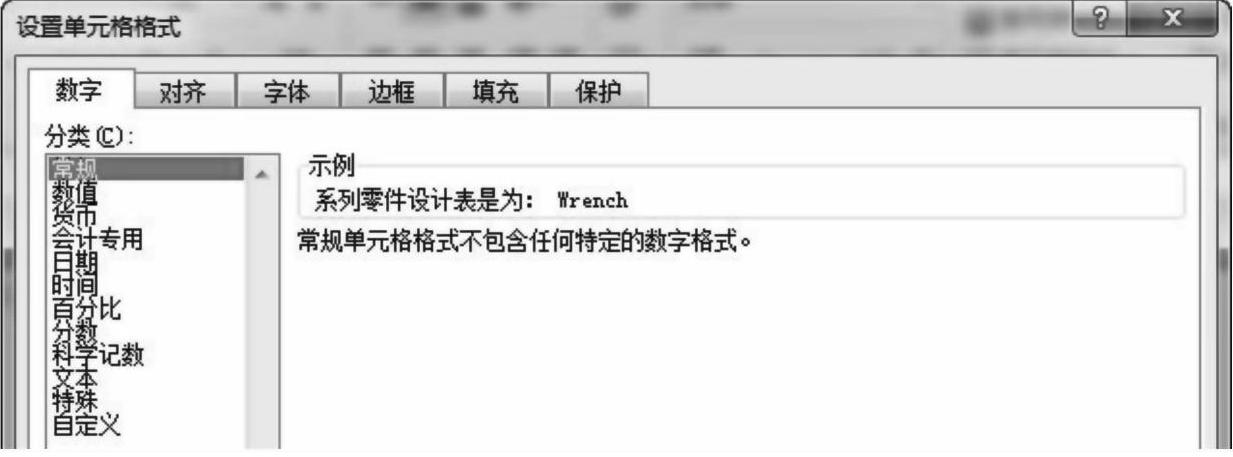

图8-42 【设置单元格格式】对话框

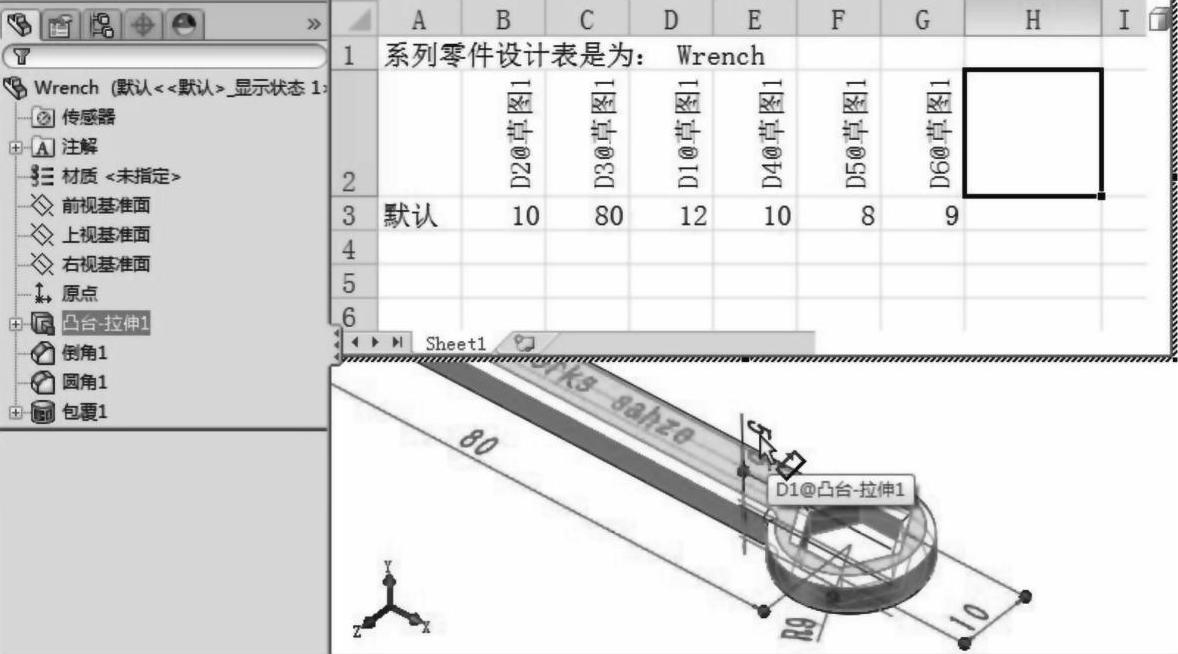

图8-43 添加尺寸“G”到表格中

步骤12 在Excel表格中添加更多配置

尺寸添加完成后,再次使用【在单独窗口中编辑表格】,并按图8-44所示添加表格内容。添加完成后保存表格并关闭。

步骤13 完成配置添加

表格关闭以后弹出一个SolidWorks提示框,如图8-45所示。此提示框将提示已经添加了相关配置。

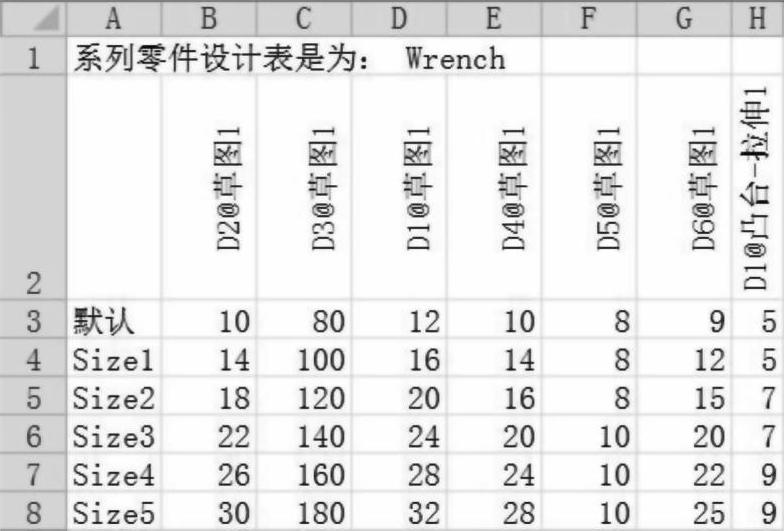

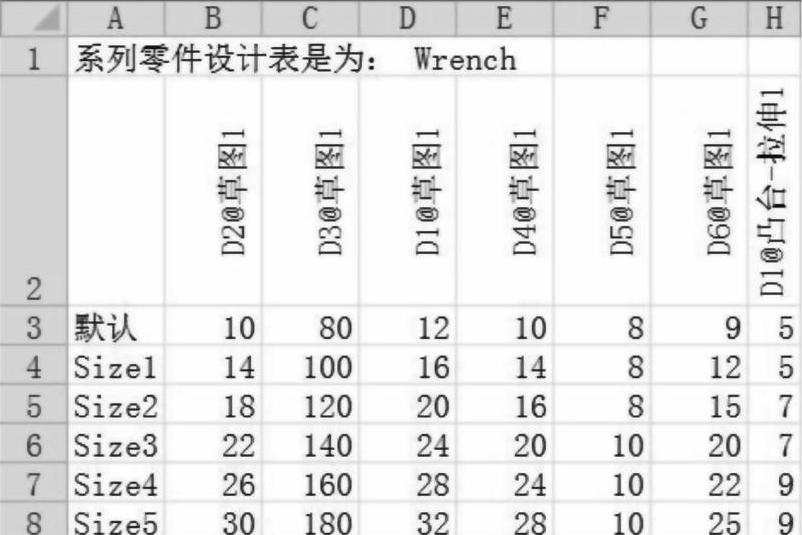

图8-44 添加更多配置

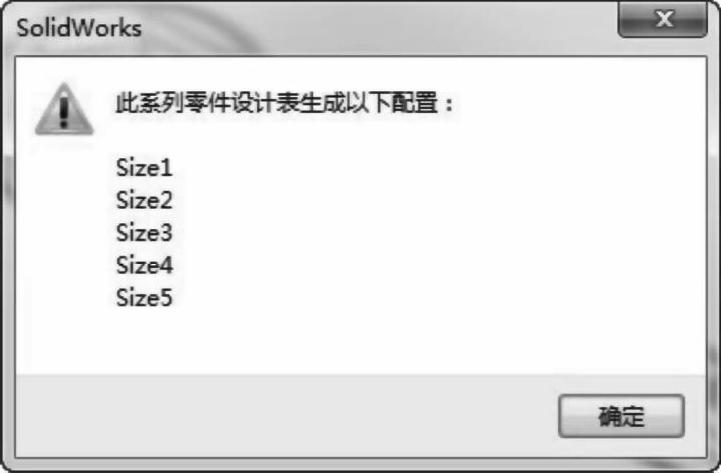

图8-45 SolidWorks提示框

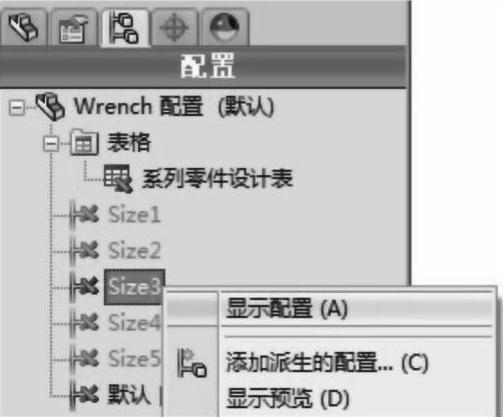

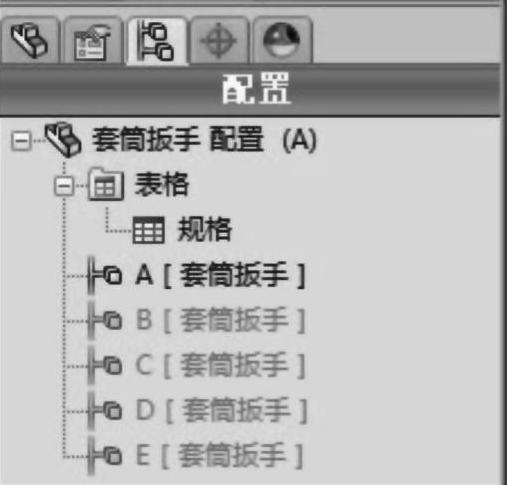

图8-46 查看配置

步骤14 查看配置

打开【ConfigurationManager】,在配置命令管理器中可以查看添加好的配置,如图8-46所示。通过双击这些配置名称,或右击选择【显示配置】查看模型的变化。

步骤15 编辑材料

指定材料为1060铝合金。

步骤16 保存并关闭零件

保存并关闭模型,命名为“Wrench”。
