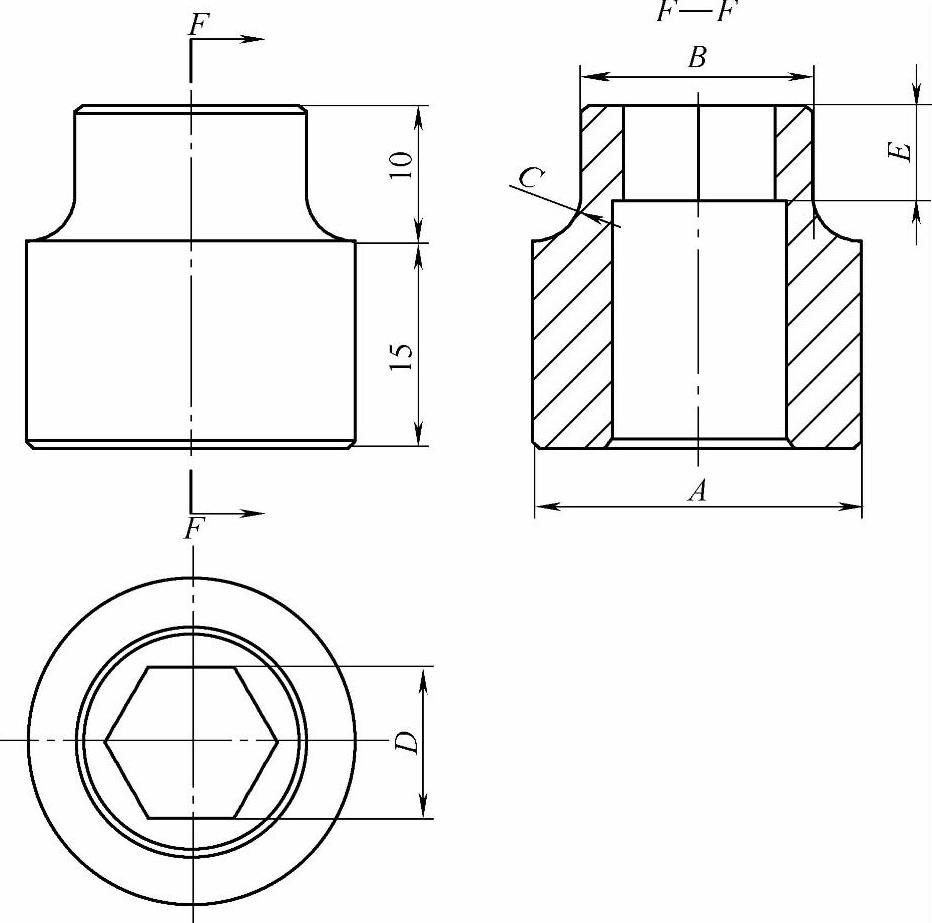

建立如图8-4所示套筒扳手模型，并创建图8-5所示配置。

已知：A=24，B=16.7，C=3.65（圆角半径），D=11，E=7，未注倒角为C0.5。

材料：1060铝合金。

密度：2700kg/m³。

单位系统：MMGS。

小数位数：2。

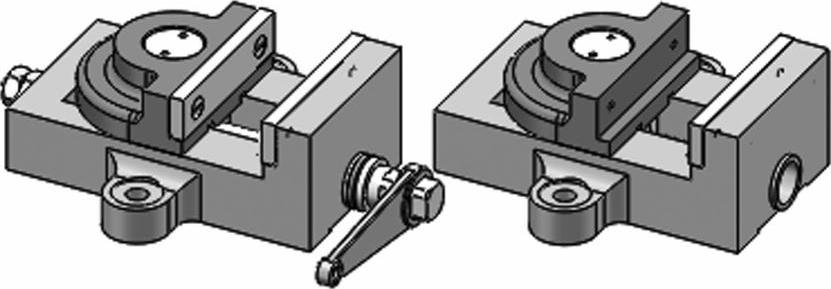

图8-2 压缩零部件生成简化设计

图8-3 自定义属性的装配体系列

图8-4 套筒扳手模型

图8-5 套筒扳手的配置

步骤1 新建文件

使用模板“gb_part”新建一个零件，并设置单位系统为【MMGS】。

步骤2 绘制“草图1”

选择【前视基准面】为草图平面，绘制一个圆心在原点且直径为24mm的圆。

步骤3 保存并退出草图

步骤4 拉伸凸台

单击特征栏中的【拉伸凸台/基体】，拉伸“草图1”轮廓，设置【终止条件】为【给定深度】，【拉伸深度】为15mm。编辑完成后单击按钮退出。

步骤5 绘制“草图2”

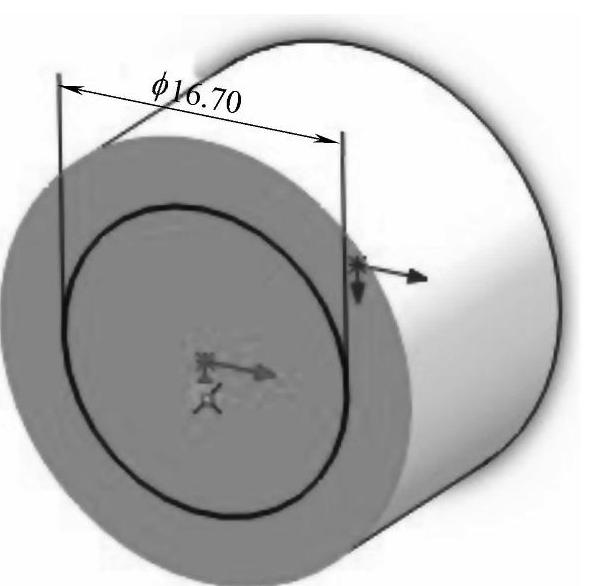

选择拉伸实体的一个平面作为草图平面，绘制一个圆心在原点且直径为16.70mm的圆，如图8-6所示。绘制完成后单击保存并退出草图。

图8-6 绘制草图2

图8-7 设置【圆角1】参数

步骤6 拉伸凸台

单击特征栏中的【拉伸凸台/基体】，拉伸“草图2”轮廓，设置【终止条件】为【给定深度】，【拉伸深度】为10mm，勾选【合并结果】选项。编辑完成后单击按钮退出。

步骤7 添加“圆角1”

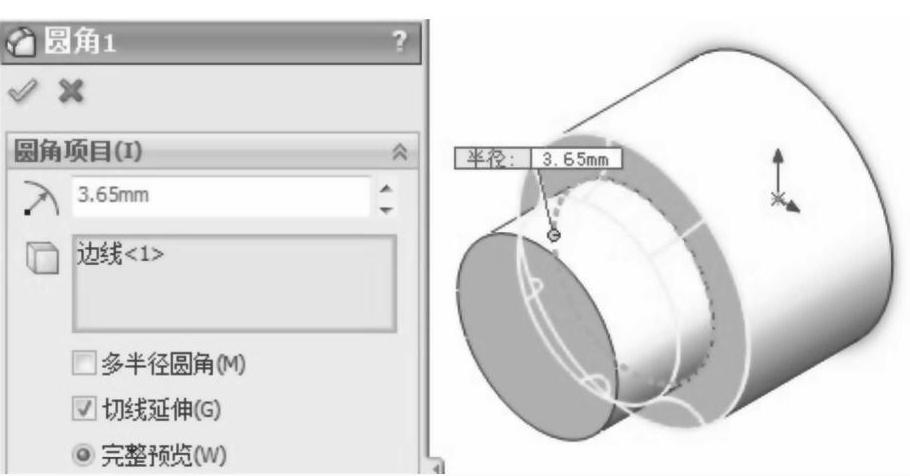

激活【圆角】，在其属性框中选择【手工】，圆角类型选择【等半径】，设置【圆角半径】为3.65mm，并选择图8-7所示边线。编辑完成后单击按钮退出。

步骤8 绘制“草图3”

选择图8-8所示模型表面作为草图平面，绘制一个中心点在原点且边长为11mm的正六边形，对其中一条边添加【水平】几何关系。绘制完成后单击保存并退出草图。

步骤9 拉伸切除“草图3”

激活特征工具栏中的【拉伸切除】，并选择“草图3”作为拉伸轮廓，设置【终止条件】为【给定深度】，【拉伸深度】为7mm。编辑完成后单击按钮退出。

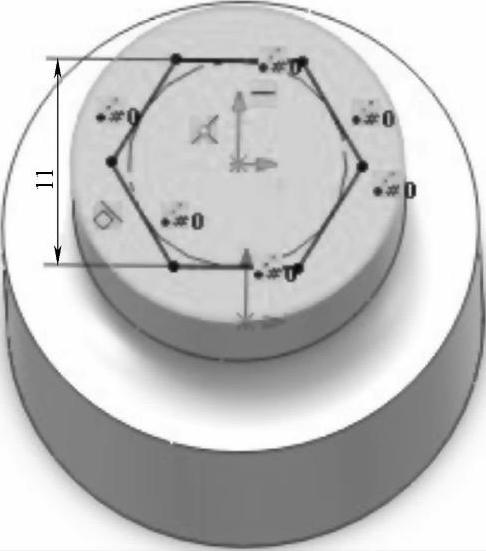

图8-8 绘制“草图3”

注意

拉伸方向。

步骤10 绘制“草图4”

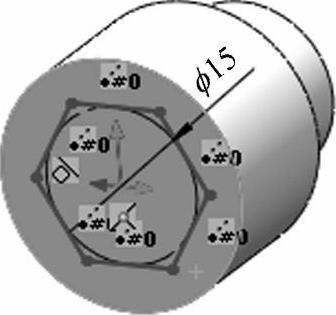

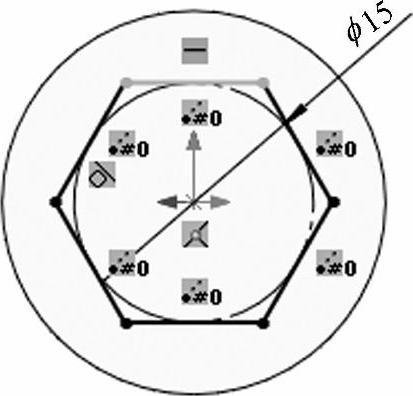

选择图8-9所示模型表面作为草图平面，并绘制一个中心在原点的无边形，使用【智能尺寸】标注内切圆直径为15mm，并为一根直线边添加【水平】几何关系，如图8-10所示。绘制完成后单击保存并退出草图。

图8-9 绘制“草图4”

图8-10 添加【水平】几何关系

步骤11 拉伸切除“草图4”

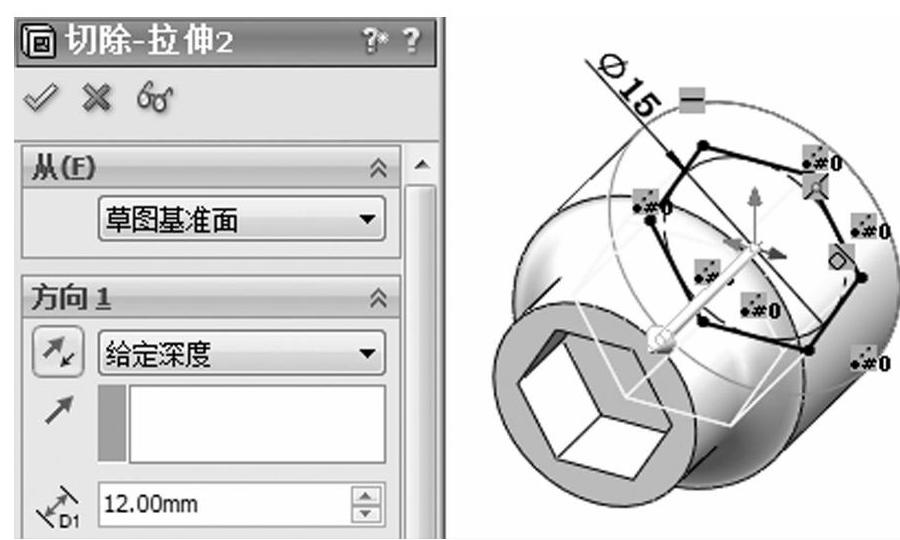

激活特征工具栏中的【拉伸切除】，并选择“草图4”作为拉伸轮廓，设置【终止条件】为【给定深度】，深度值为12mm，如图8-11所示的平面作为终止面。编辑完成后单击按钮退出。

步骤12 添加“倒角1”

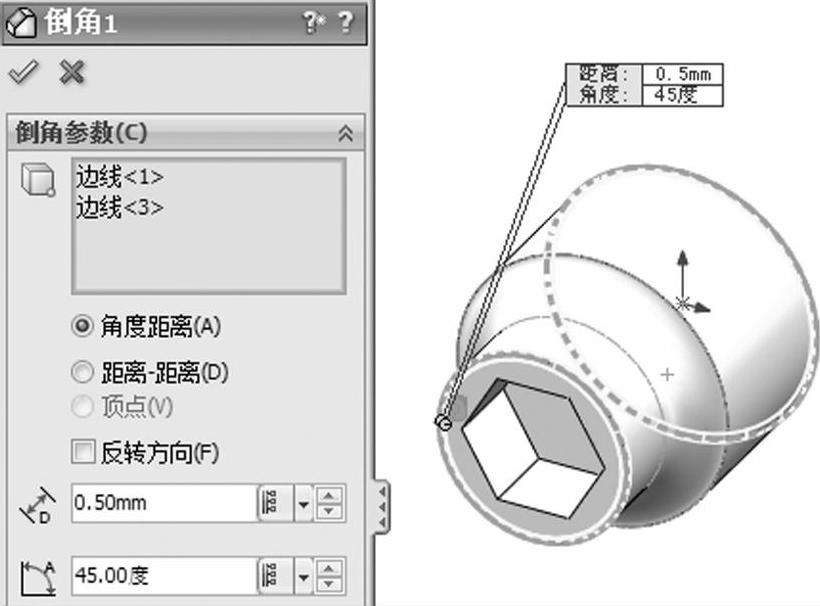

激活【倒角】，在其属性框中选择倒角类型为【角度距离】，设置【距离】为0.5mm、【角度】为45度，其他设置为默认，选择图8-12所示的3条边线为需要倒角的边线。编辑完成后单击按钮退出。

图8-11 设置【切除-拉伸2】参数

图8-12 设置倒角参数

步骤13 激活【ConfigurationManager】设计树

【ConfigurationManager】和【FeatureManager】设计树在同一个工具栏中，可以通过单击命令管理工具栏窗口中的按钮来切换窗口的显示内容。

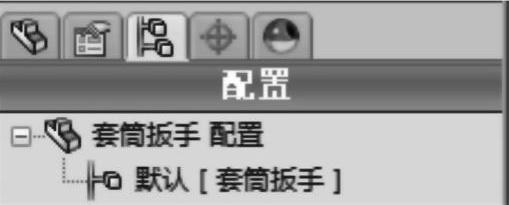

单击按钮激活【ConfigurationManager】设计树，窗口中会显示带有默认配置列表的【ConfigurationManager】，如图8-13所示。

步骤14 修改默认属性

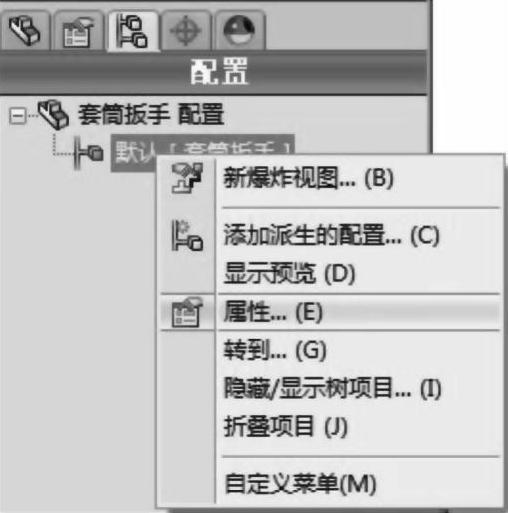

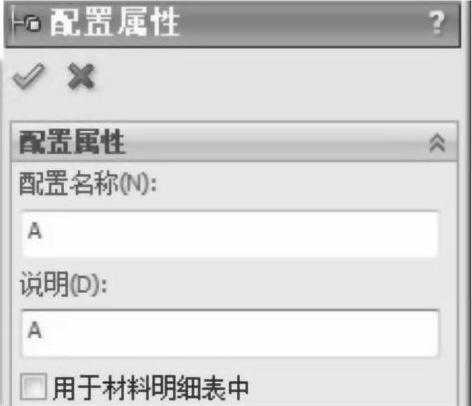

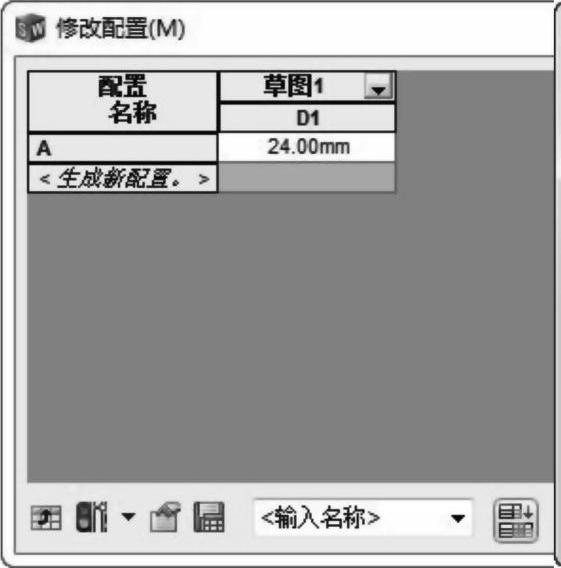

右击【默认[套筒扳手]】，选择【属性】，如图8-14所示。在其属性框中将【配置名称】和【说明】的内容改成大写英文字母A，如图8-15所示。编辑完成后单击按钮退出。

步骤15 显示尺寸名称

(www.daowen.com)

图8-13 【ConfigurationManager】设计树

在SolidWorks中，每个草图尺寸都有一个独立无二的名称，其名称格式为“Dx@草图n”。默认设置下尺寸名称是被隐藏的，单击菜单栏中【视图】/【尺寸名称】显示尺寸名称，再次单击可将其隐藏。

图8-14 打开【默认】配置的属性

图8-15 修改配置名称及说明

步骤16 显示特征尺寸

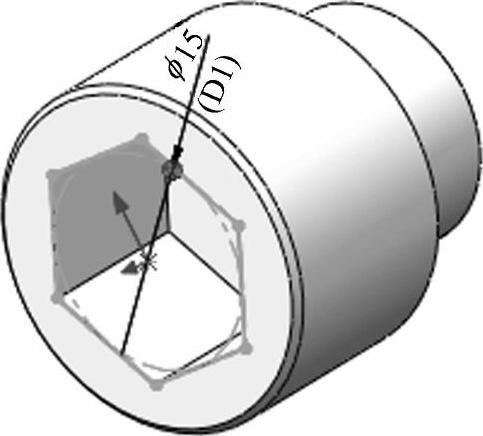

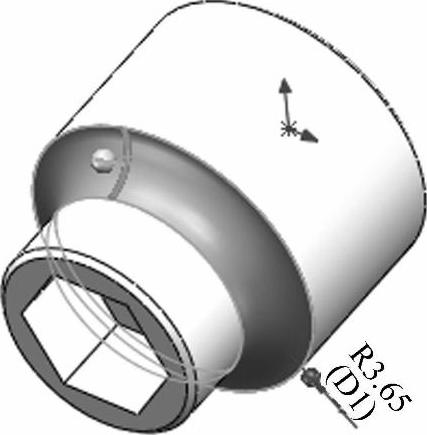

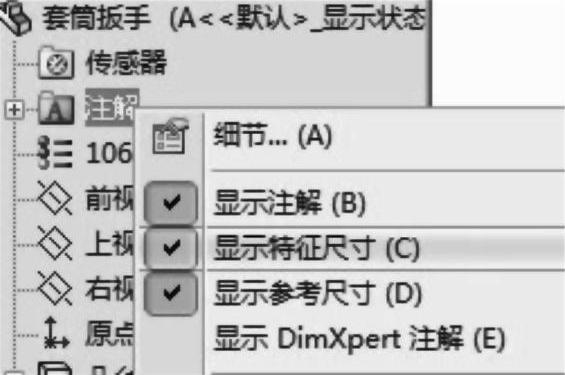

打开【Instant3D】命令，并在设计树中右击【注解】文件夹，选择【显示特征尺寸】，则尺寸将会在模型界面显示出来，如图8-16所示。

图8-16 显示特征尺寸

图8-17 选择【配置尺寸】

步骤17 添加新配置

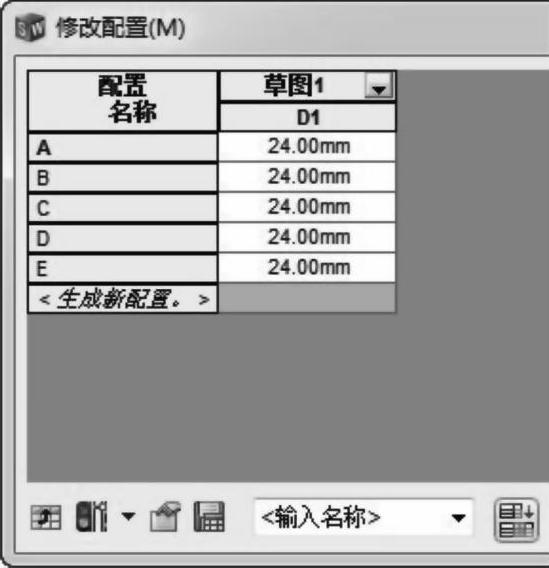

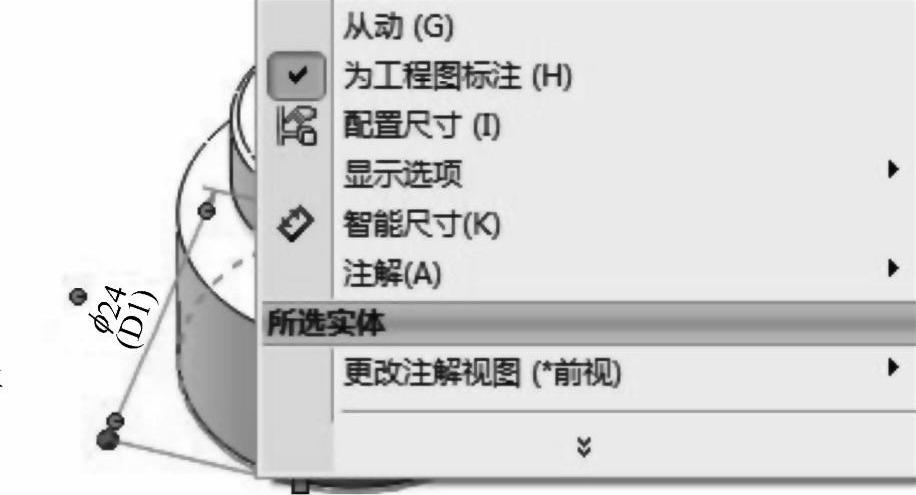

右击“草图1”中尺寸“φ24”，并选择【配置尺寸】（见图8-17），弹出图8-18所示【修改配置】对话框。双击对话框中的文字“生成新配置”，并输入大写英文字母B，然后按＜Enter＞键。重复这一步骤，分别在下面的行中输入C、D、E，如图8-19所示。

图8-18 【修改配置】对话框

图8-19 添加“草图1”配置

步骤18 添加“草图4”尺寸

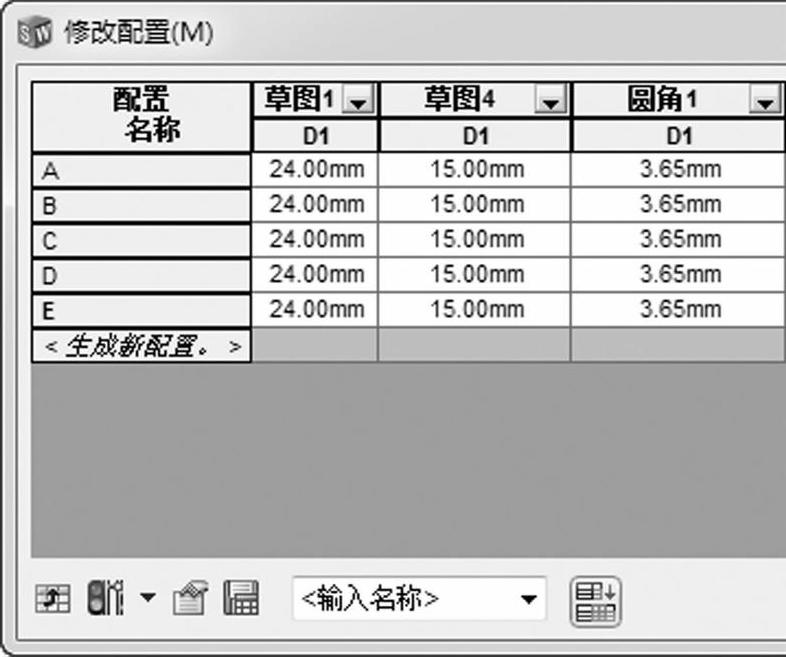

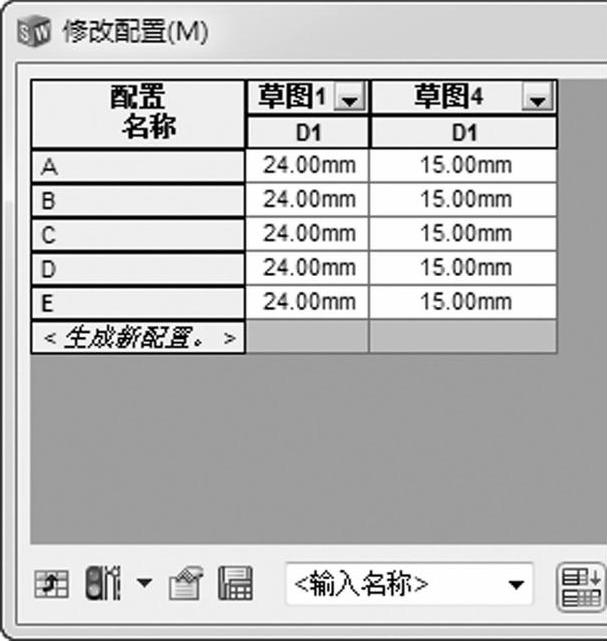

双击“草图4”中的“D1”尺寸（见图8-20），将其添加到【修改配置】对话框中如图8-21所示。

图8-20 双击“草图4”尺寸

图8-21 添加“草图4”尺寸

步骤19 添加“圆角1”尺寸

双击“圆角1”中的“D1”尺寸（见图8-22），将其添加到【修改配置】对话框中，如图8-23所示。

图8-22 双击“圆角1”尺寸

图8-23 添加“圆角1”尺寸

步骤20 添加“草图3”尺寸

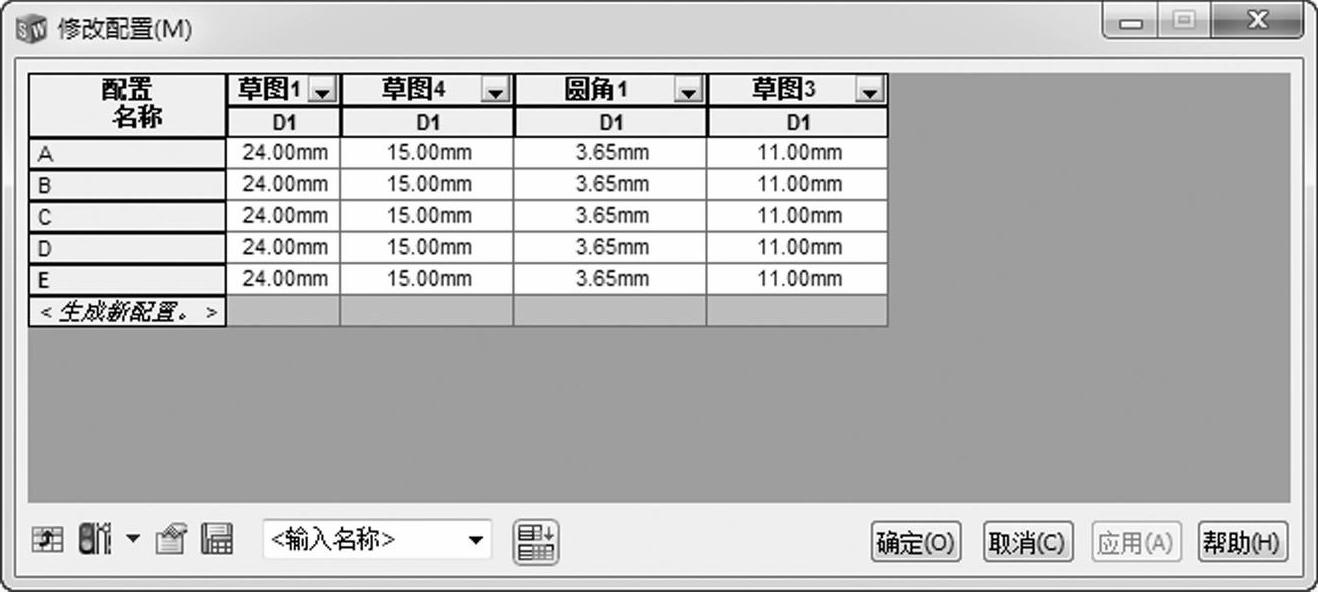

双击“草图3”中的“D1”尺寸，将其添加到【修改配置】对话框中，如图8-24所示。

图8-24 添加“草图3”尺寸

步骤21 添加“切除-拉伸1”尺寸

双击“切除-拉伸1”中的“D1”尺寸，将其添加到对话框中，如图8-25所示。

图8-25 添加“切除-拉伸1”尺寸

步骤22 修改尺寸

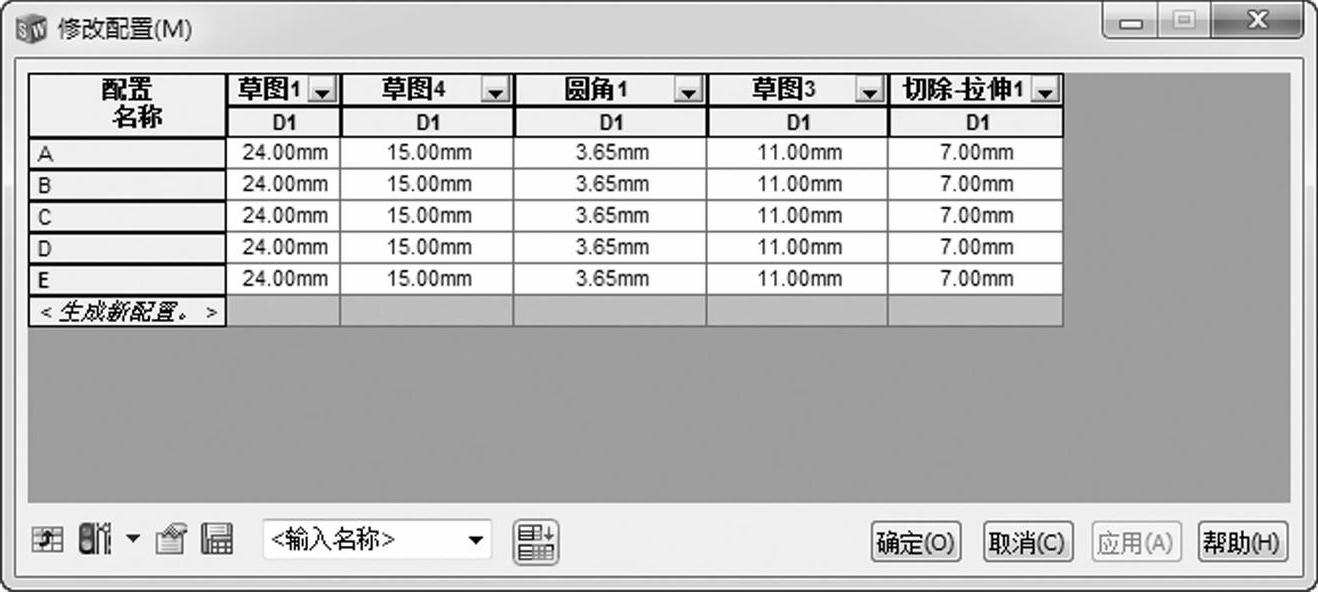

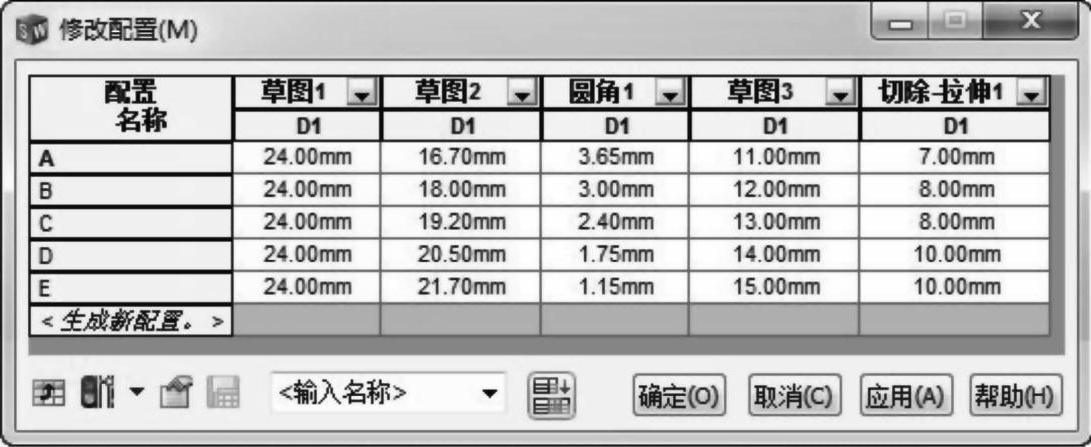

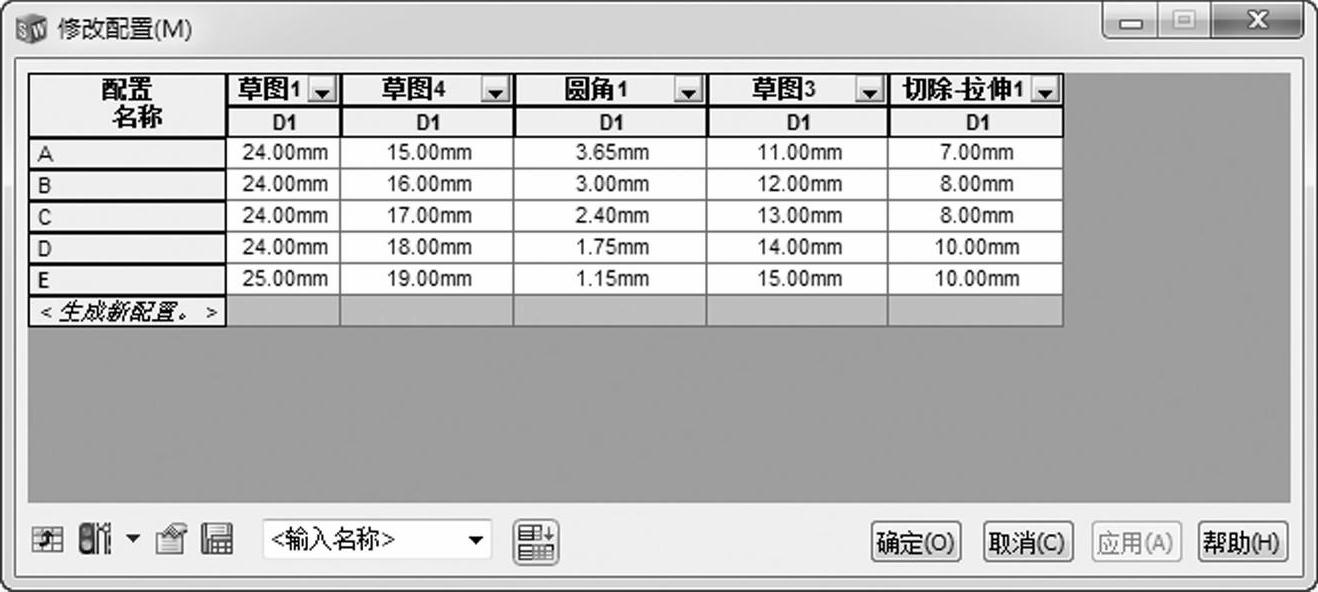

按照图8-26所示的尺寸对【修改配置】对话框内的尺寸进行修改。

图8-26 修改不同配置的尺寸值

步骤23 保存表格

在【输入名称】中输入“规格”，然后单击【保存】按钮，如图8-27所示。编辑完成后单击【确定】按钮退出修改配置操作。

图8-27 输入名称并保存表格

步骤24 查看表格和配置

在命令管理工具栏窗口中单击【配置】按钮，将预览图8-28所示添加好的配置。

提示

可以通过双击来激活查看配置。

步骤25 显示表格

右击图8-28中【规格】表格并选择【显示表格】，将会显示图8-27所示的修改配置对话框

提示

可以通过显示此对话框进行整体配置尺寸修改。

步骤26 编辑材料

指定材料为“1060铝合金”。

步骤27 保存并关闭零件

保存并关闭模型，命名为“套筒扳手”。
