步骤1 打开本章实例模型“台灯”装配体（图7-7）

步骤2 查看外观、布景和灯光

在SolidWorks的视图窗口中可以看到默认的实体显示效果，导入文件为白色，自建零部件为灰色。

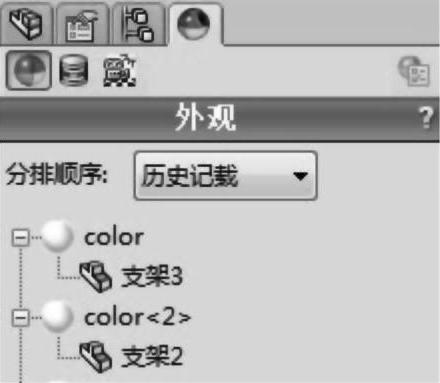

先打开DisplayManager，单击按扭，查看外观（图7-8），每个零件都默认设置为白色的外观。

右击选择这几种白色外观，选择移除外观。

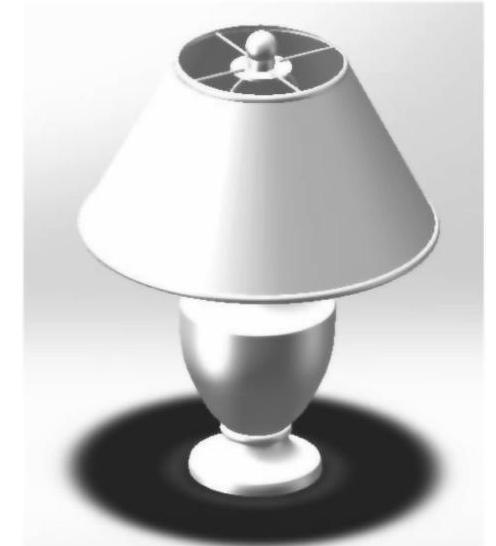

图7-7 “台灯”装配体

图7-8 查看外观

打开前导视图工具栏中的布景按钮（图7-9），可以看到软件自带的各种布景，默认的是“三点渐褪”。切换不同的布景，查看DisplayManager中的布景、光源与相机中的变化（图7-10），在软件图形区域也有不同的显示效果。

步骤3 编辑和添加外观

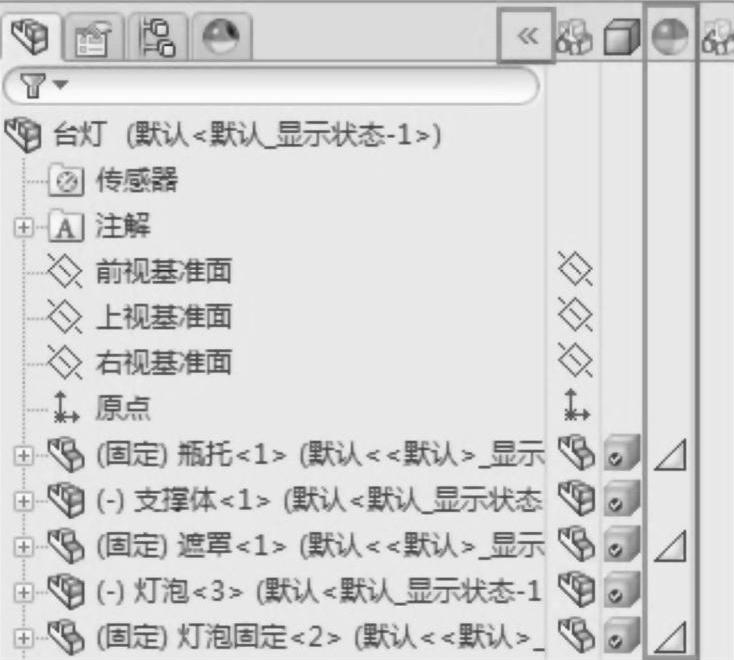

回到FeatureManager设计树，打开显示窗格按钮，第三个图标是外观。这一列对应的是零部件级的外观。可以在此处单击，设置某个零部件的外观。

图7-9 布景

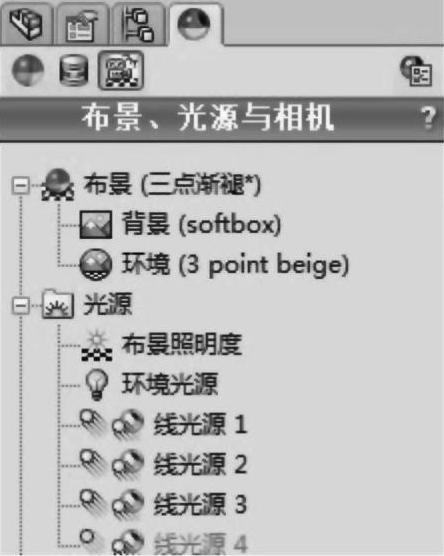

图7-10 布景、光源与相机

图7-11 在设计树中查看外观

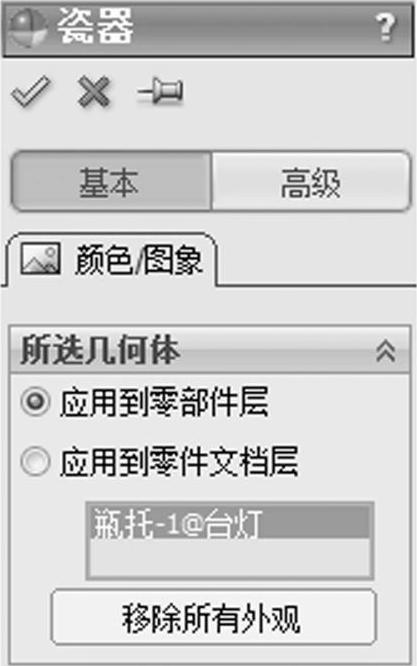

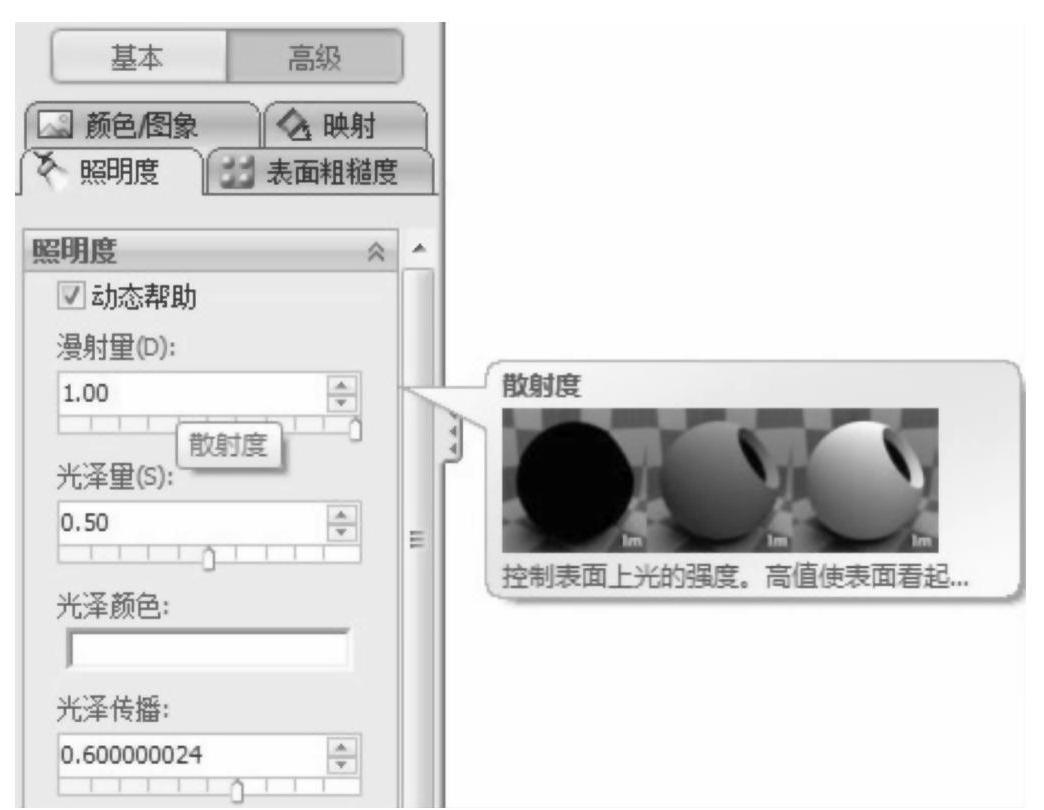

单击第一个零件“瓶托”右边的按钮，选择外观，打开颜色属性，如图7-11所示。所选几何体已经自动填入，应用到零部件层表示显示属性只添加到装配体中，应用到零部件文档层表示会把显示属性派生到零部件文件中去。【颜色】属性框（图7-12）可以赋予用户需要的颜色。使用高级选项可以添加更多的功能，如照明、粗糙度等（图7-13）。这里不采用这种方式添加外观，单击按钮退出设置，并关闭窗格按钮。

提示

如对高级功能不够了解，可以打开【动态帮助】，会有不同的提示以辅助选择更适宜的值。

图7-12 添加颜色

图7-13 高级选项参数设置

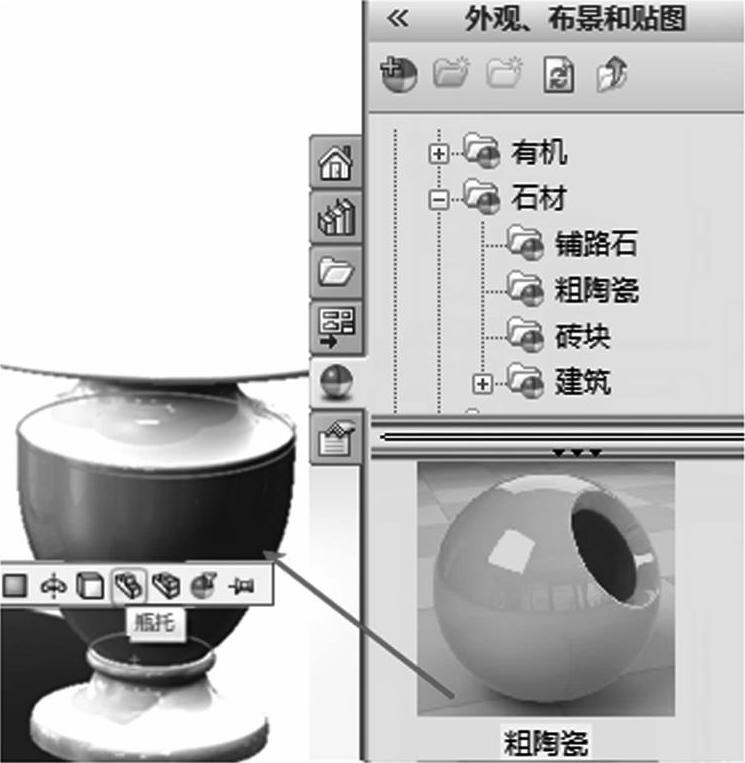

单击DisplayManager中的按钮，切换回外观。打开外观、布景、贴图任务窗格下的外观，依次打开【外观】/石材【粗陶瓷】，按住左键拖拽此文件夹下的“瓷器”到软件图形区域下的瓶身，会弹出关联工具供选择目标，选中第四个“零件级”，将外观赋予到瓶体（图7-14）。

注意

第二个图标会根据用户拖拽到的目标特征不同而不同；选项依次为面、特征、实体、零件、部件。优先级为部件、曲面最高。

在DisplayManager中的外观下，看到零件瓶托已更改为瓷器，不只是颜色，包括高级选项下的照明度、表面粗糙度等也已设置好了。

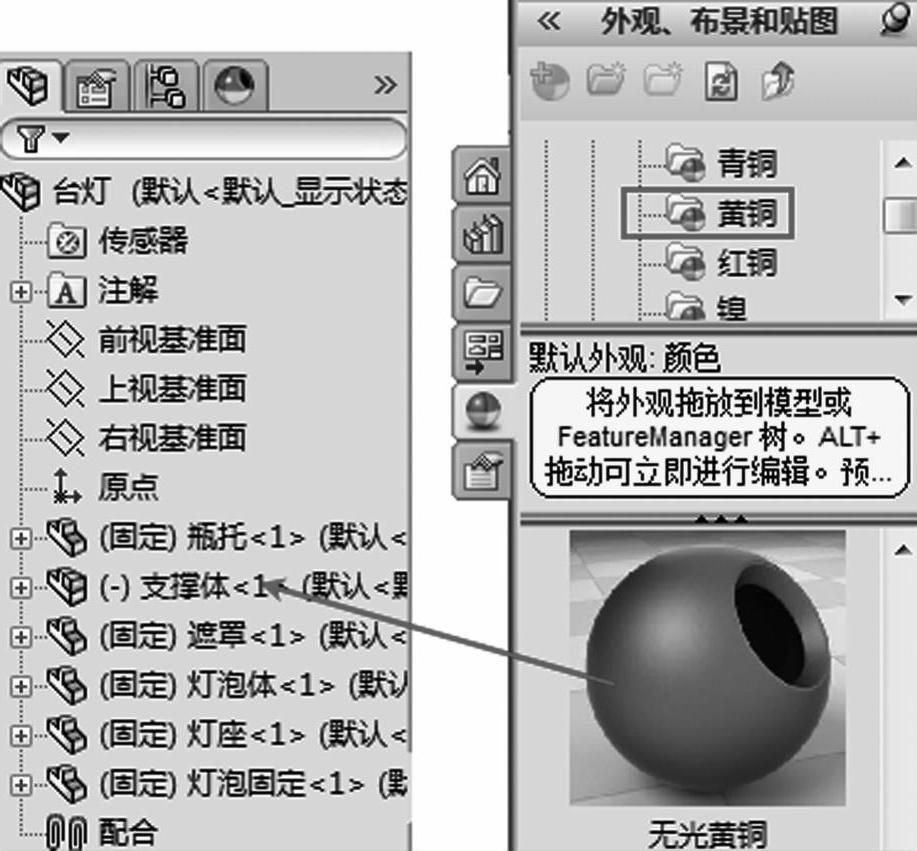

采用同样的方法，设置其他外观，将无光黄铜拖拽到设计树中的支撑体部件（图7-15）。

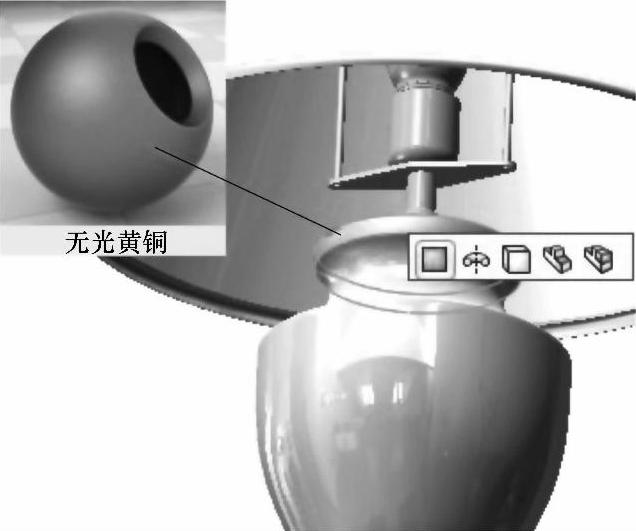

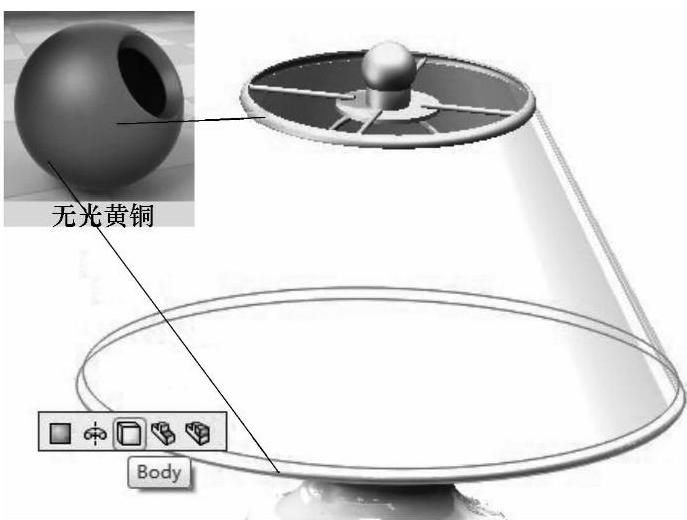

将无光黄铜拖拽到软件图形区域下的零件“遮罩”中上下两个铜圈，选择实体（图7-16）。

将无光黄铜拖拽到软件图形区域下的零件“瓶托”上部，选择面（图7-17）。

将无光黄铜拖拽到软件图形区域下的零件“灯泡固定”上，选择零件（图7-18）。

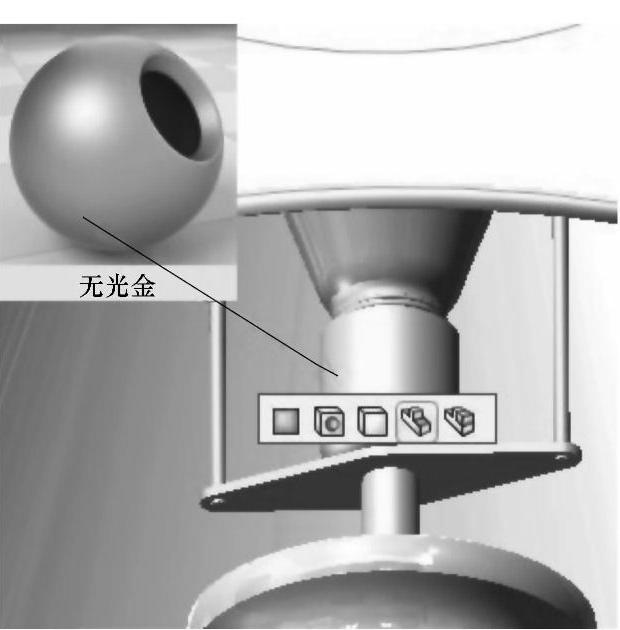

将无光金拖拽到软件图形区域下的零件“灯座”上，选择零件（图7-19）。

图7-14 添加瓷器外观

图7-15 添加无光黄铜外观到支撑体

图7-16 添加无光黄铜外观到铜圈

图7-17 添加无光黄铜外观到瓶托

图7-18 添加无光黄铜外观到灯泡固定

(www.daowen.com)

图7-19 添加无光金外观到灯座

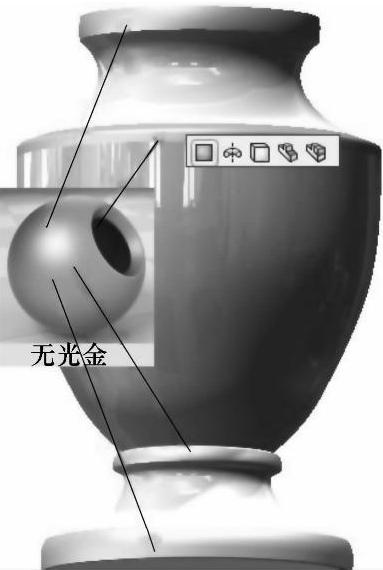

将无光金拖拽到软件图形区域下的零件“瓶托”的四个外旋转面上，选择面（图7-20）。

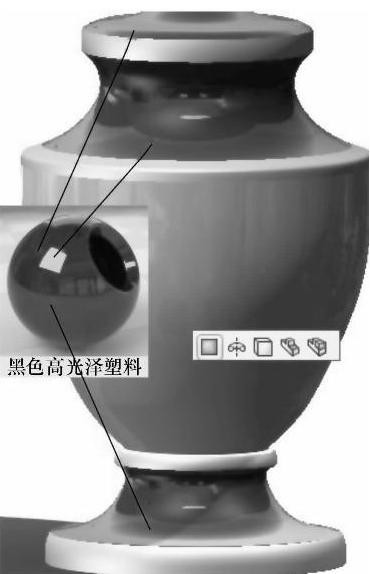

将【塑料】/高光泽【黑色高光泽塑料】拖拽到软件图形区域下的零件“瓶托”的三个较大的外旋转面上，选择面（图7-21）。

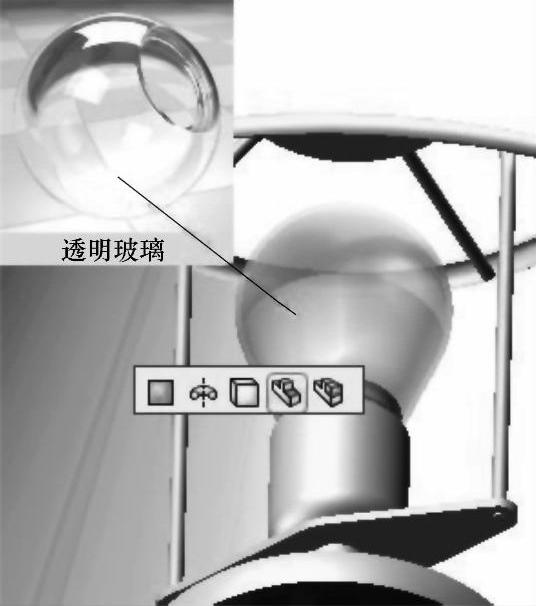

将【玻璃】/光泽【透明玻璃】拖拽到软件图形区域下的零件“灯泡体”上，选择零件（图7-22）。

图7-20 添加无光金外观到瓶托外旋转面

图7-21 添加黑色高光泽塑料外观

图7-22 添加透明玻璃外观

步骤4 添加贴图

由于在装配体环境下只能对零部件进行贴图，要进入零件编辑状态才能对“面”贴图。打开“遮罩”零件，单击外观、布景、贴图任务窗格，选择贴图文件夹，单击按钮添加文件夹，打开“实例”\“台灯贴图”文件夹，将其添加。

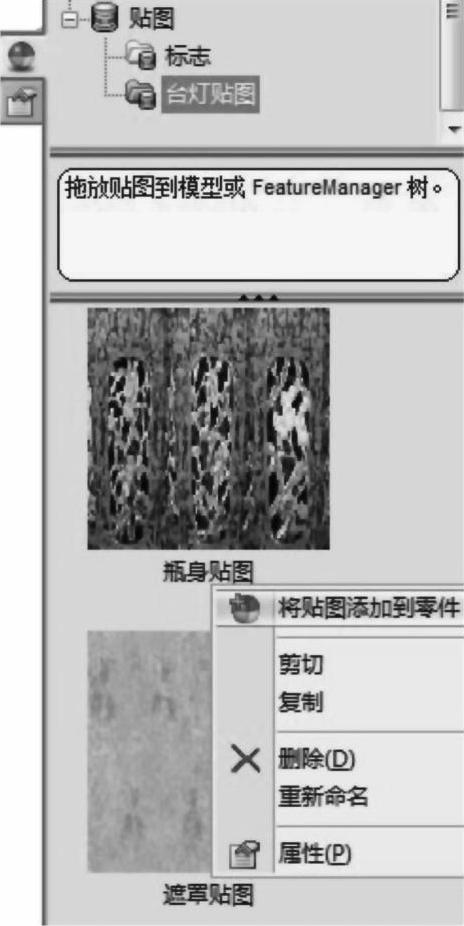

单击“台灯贴图”文件夹，选择“遮罩贴图”，右击选择【将贴图添加到零件】，选择视图窗口中的台灯遮罩的中间曲面（图7-23）。

图7-23 添加贴图文件夹

图7-24 设置贴图参数

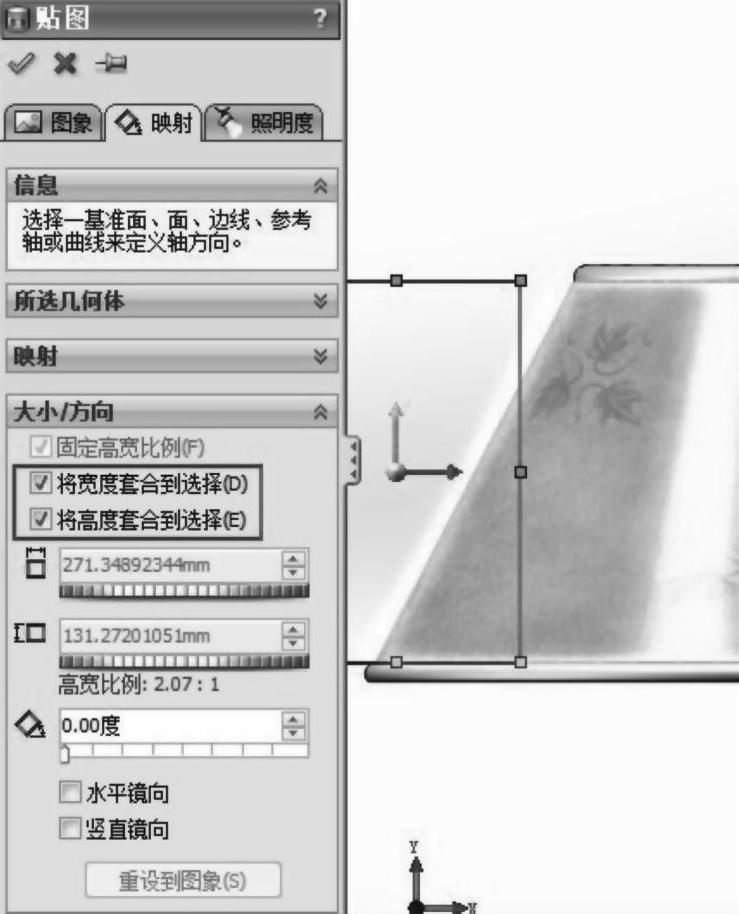

DisplayManager属性设置将自动激活，切换到【映射】选项卡，勾选【大小/方向】中的【将宽度套合到选择】和【将高度套合到选择】（图7-24），确定后保存并回到装配体。

同样地，打开“瓶托”零件，将“瓶身贴图”添加到中间较大的旋转曲面并激活两个套合选项，确定保存后回到装配体，效果如图7-25所示。

步骤5 设置布景

单击前导视图工具栏中的【布景】按钮，选择喜欢的一种布景，在这里选择“背景-工作间”。单击DisplayManager中的【查看布景、光源与相机】按钮，布景中的背景和环境已经根据刚才的选择完成，可以做进一步编辑修改。

图7-25 外观效果

图7-26 添加点光

步骤6 添加光源

查看光源文件夹，布景照明度和环境光源是布景提供的逼真光源，该光源通常足够进行渲染。这里需要添加一个点光源来实现灯泡的发光效果。

使用前导视图工具栏中的剖面视图，选择前视图并确定。按组合键＜Ctrl+1＞，调整为前视图。

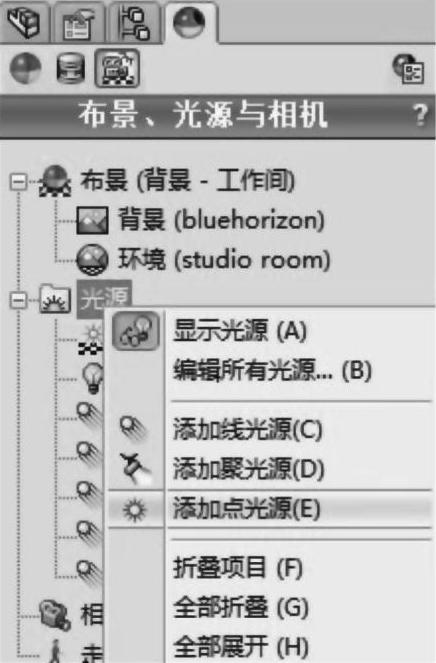

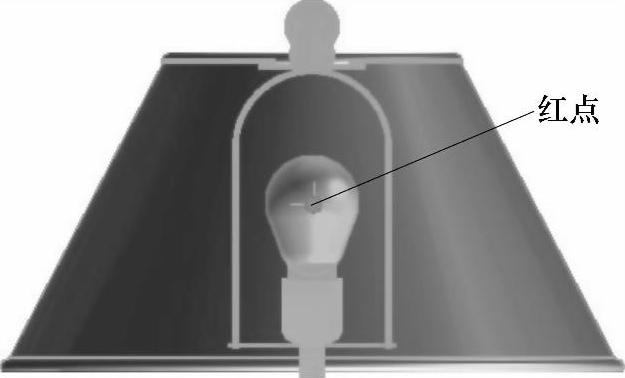

如图7-26所示，右击光源文件夹，选择“添加点光源”。如图7-27用鼠标拖动图形区域中的红点到灯泡中心位置。

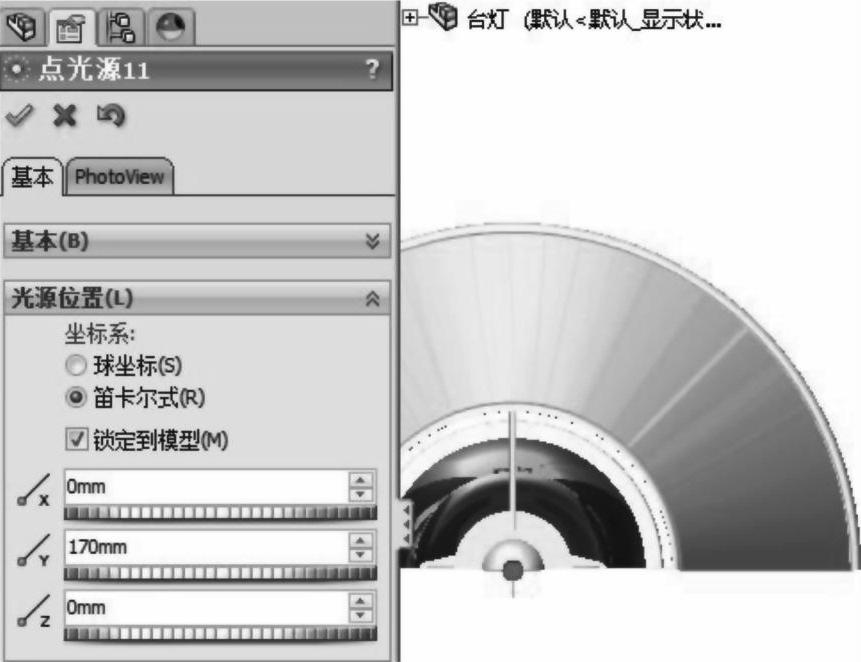

按组合键＜Ctrl+5＞调整为上视图。在点光源的设定中，将“光源位置”中的X和Z坐标修改为0（图7-28）。

图7-27 放置红点

确定后，单击按钮退出剖视图显示。右击DisplayManager中刚才创建的点光源，在弹出的快捷菜单中选择【在PhotoView中打开】，确保点光源前面显示，这样点光源会在最终渲染中使用。

步骤7 预览效果

在图形区域的显示效果并非最后的渲染，但在最终渲染之前要预览，以改进设置达到更好的视觉效果。在PhotoView中有两种方式，一种是在图形区域直接渲染-整合渲染，一种是在独立窗口渲染-预览窗口。推荐用第二种，更为节省资源，方便修改操作。

缩放图形窗口模型到合适大小，然后单击预览窗口按钮进行渲染，观察结果。

根据喜好在外观、贴图、布景和光源等方面做调整，满意后即为最终渲染。

步骤8 最终渲染和输出

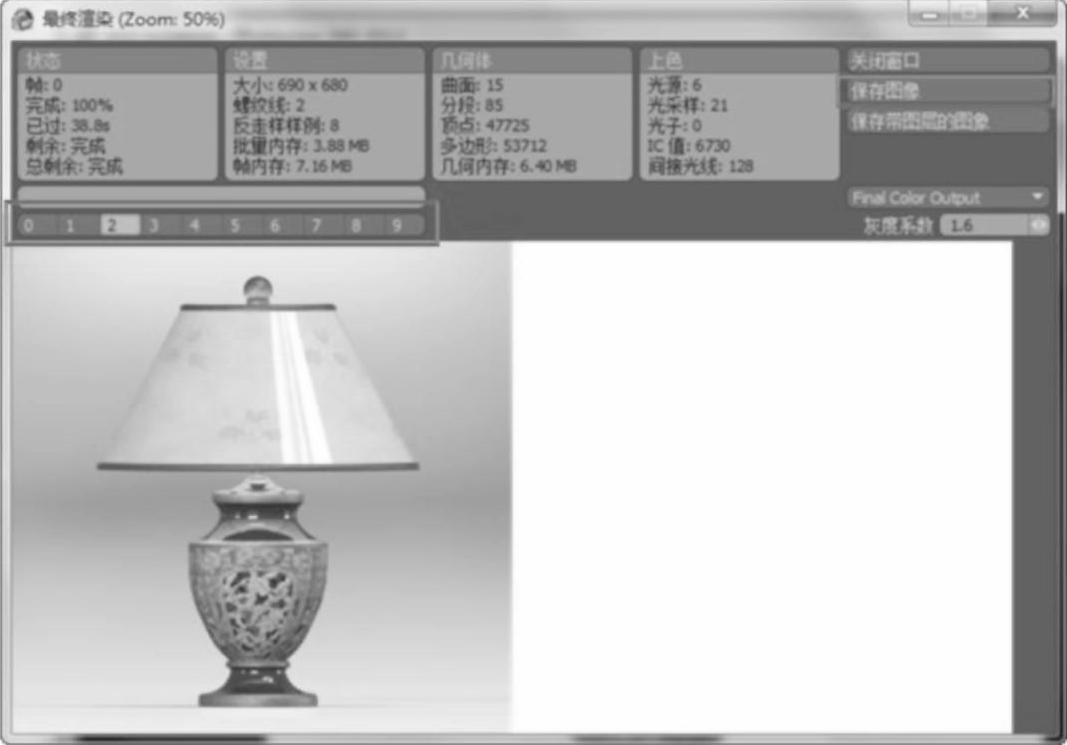

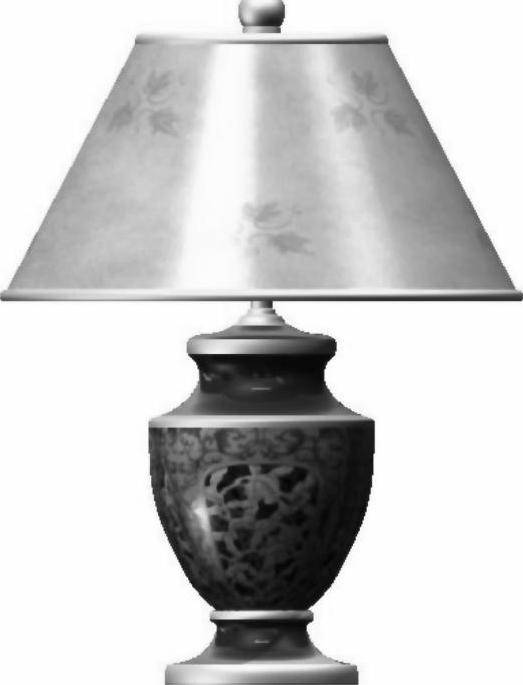

单击渲染工具中的最终渲染按钮，等一段时间之后，会在图像区域显示最终效果（图7-29），不满意时可以继续调整。可以在0～9中切换，查看渲染完成的最后10个历史结果，单击【保存图像】将结果输出为需要的图形格式。

图7-28 设置点光源参数

图7-29 10个渲染结果
