本例将采用SolidWorks自带的国标A3图纸大小的模板，以视图调色板的方式进行某装配体的出图，这种方法比实例1中的方法更加便捷直观。装配体工程图比零件图多了爆炸视图和一些注解，比如零件序号、材料明细表等。

步骤1 设置生成视图时隐藏零部件

单击【工具】/【选项】/【系统选项】/【工程图】，勾选【生成视图时自动隐藏零部件】，如图6-34所示，勾选此项后生成的工程图会自动隐藏内部的零部件。

步骤2 打开装配体

打开“实例”文件夹下的“台虎钳”文件，确保当前配置为“关闭”，如图6-35所示。

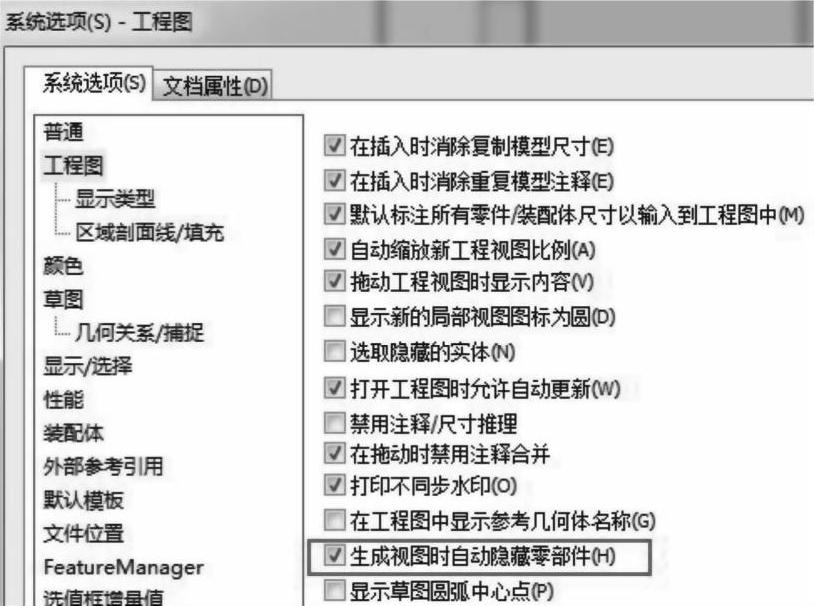

图6-34 生成视图时自动隐藏零部件

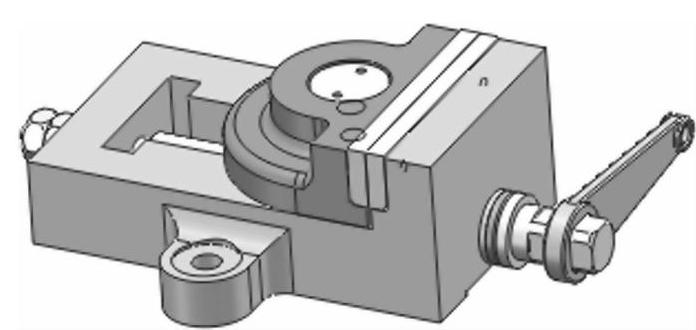

图6-35 “台虎钳”文件

步骤3 创建工程图

单击【文件】/【从装配体制作工程图】，选择【gb_a3】模板并单击确定。

步骤4 插入第一个视图

在任务选项卡中打开【视图调色板】，拖动“主视”至工程图界面，如图6-36所示。

步骤5 添加投影视图

使用【投影视图】分别投影出如图6-37所示的视图。

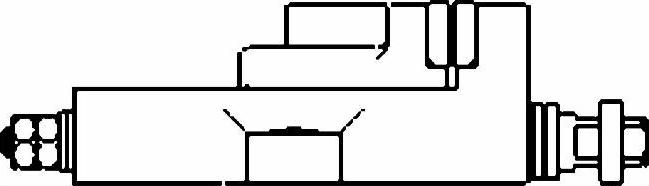

图6-36 插入主视图

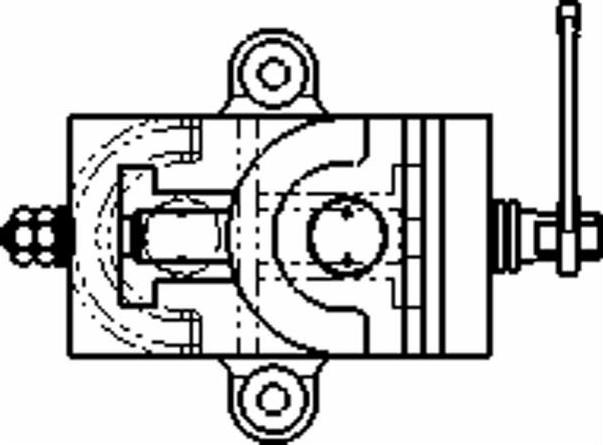

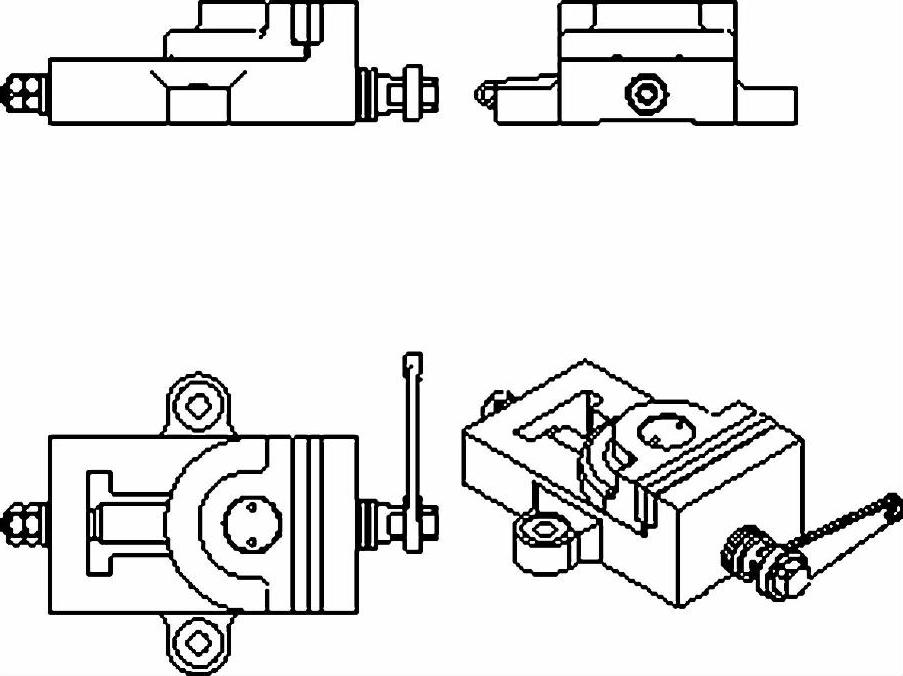

图6-37 投影视图

步骤6 绘制断开的剖视图

单击【视图布局】工具栏上的【断开的剖视图】命令，在主视图上绘制与图6-38相似的封闭样条曲线，在【剖面视图】对话框中选择“圆螺丝钉”、“丝杠”为【不包括零部件/筋特征】（这些零部件将不被剖切），如图6-39所示。单击【确定】，输入剖切【深度】为95.00mm，勾选【自动加剖面线】和【预览】，如图6-40所示。

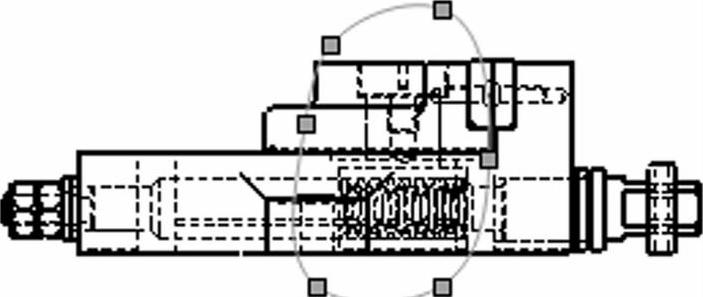

图6-38 绘制封闭轮廓

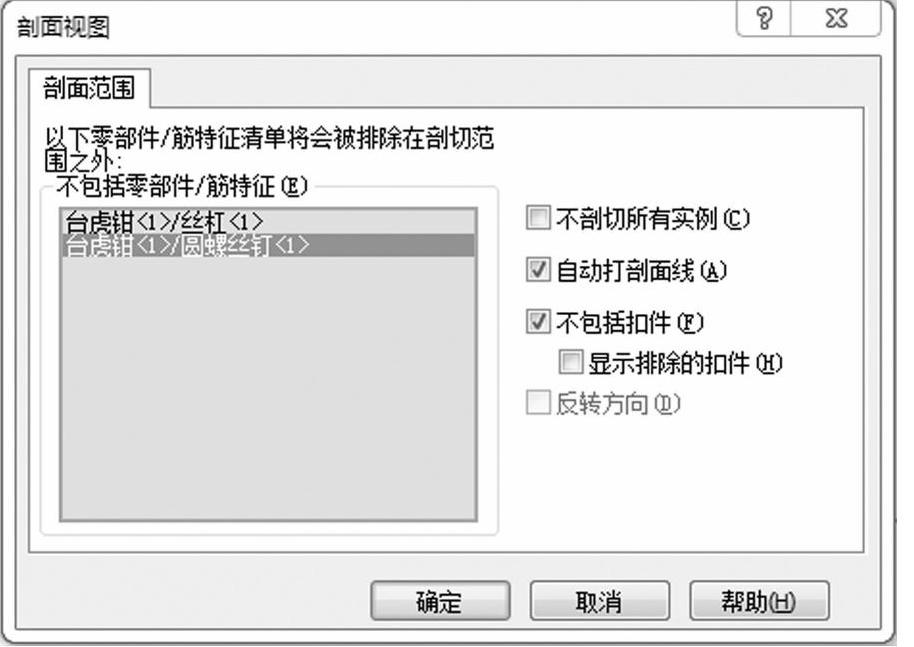

图6-39 选择剖切范围

图6-40 设置属性参数

步骤7 添加交替位置视图

单击【视图布局】上的【交替位置视图】，出现【交替位置视图】提示信息，选择俯视图后激活【交替位置视图】属性框，为新配置键入名称为“打开”，如图6-41所示。单击确定进入模型装配体，在左侧的属性框中选择【移动】为【自由拖动】，【选项】中选择【物理动力学】，检查范围为【这些零部件之间】并选择“动掌”和“虎钳底座零件图”。完成设置后单击下方的【恢复拖动】，拖动“动掌”至“虎钳底座零件图”末端，两个零件相撞后会自动停止，如图6-42所示。单击确定，进入工程图，结果如图6-43所示。

图6-41 输入新配置名称

(www.daowen.com)

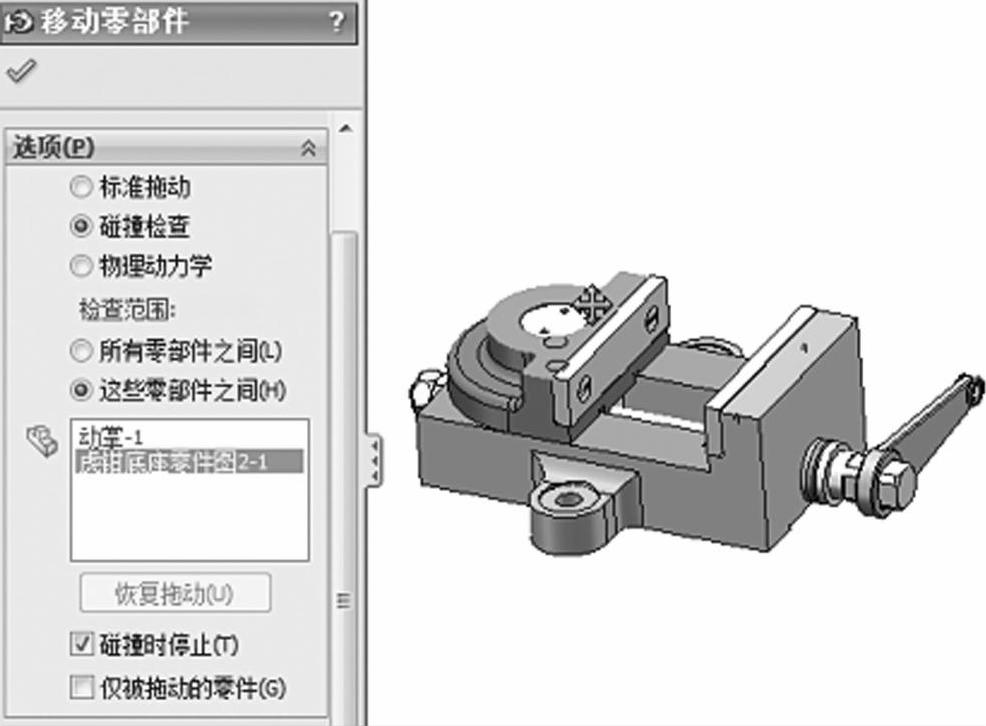

图6-42 移动零部件

步骤8 添加爆炸视图

右击“等轴测”视图选择【属性】，在【属性】对话框中勾选【在爆炸状态中显示】，确保参考配置为“默认”，并单击【确定】，如图6-44所示。

图6-43 完成交替位置视图

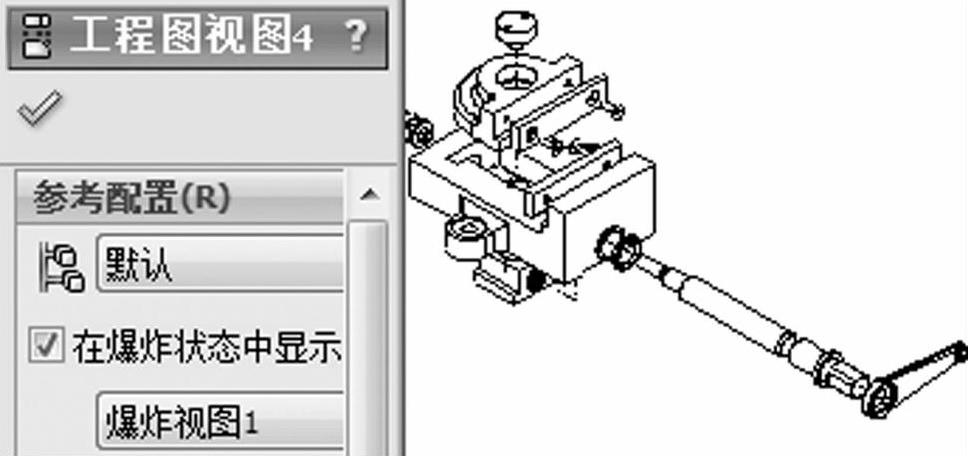

图6-44 爆炸视图

步骤9 添加零件序号

选择“爆炸视图”并打开【注解】工具栏中的【自动零件序号】，结果如图6-45所示。可手动拖动指引线和零件序号进行排列，结果如图6-46所示。

步骤10 插入材料明细表

单击【插入】/【表格】/【材料明细表】，选择“爆炸视图”，出现材料明细表属性框，如图6-47所示，并按图所示进行设置，完成后单击按钮，手动拖动将表格放置在合适位置。

标注两个安装孔的距离和台虎钳活动钳口的活动距离，调整所有视图至合适位置如图6-48所示。

步骤11 替换明细表的列属性

选择材料明细表“说明”列，弹出图6-49所示工具栏，选择【列属性】命令，如图6_-50所示，在【列属性】对话框中选择【列类型】为“自定义属性”，【属性名称】为“材质”，如图6-51所示，更改结果如图6-52所示。

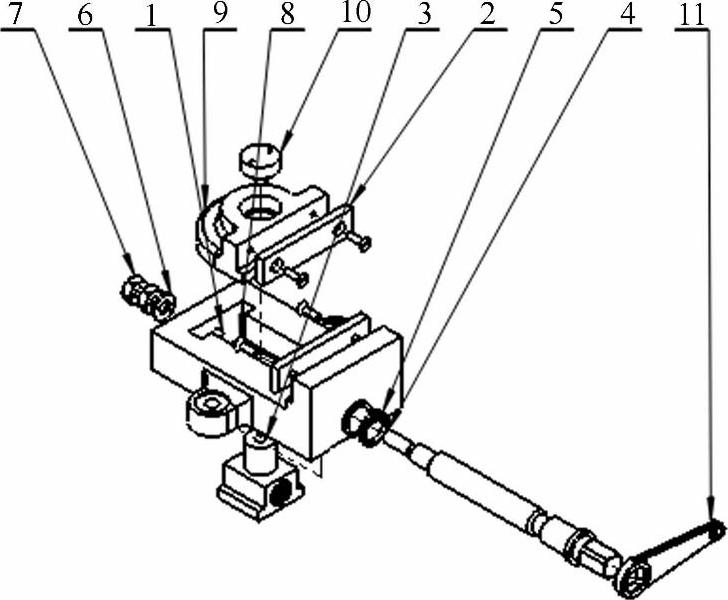

图6-45 添加零件序号

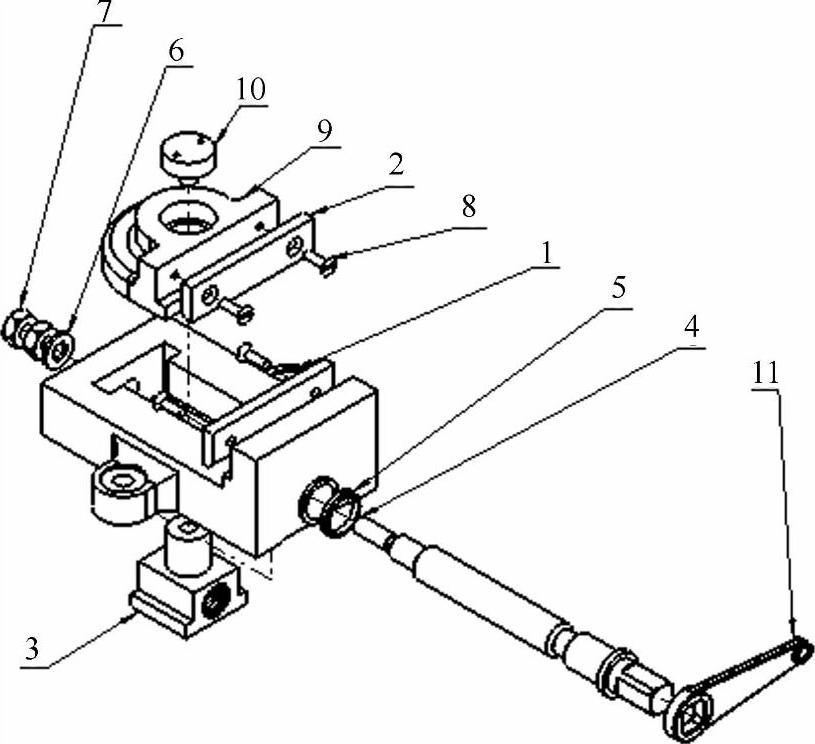

图6-46 手动拖动调整零件序号

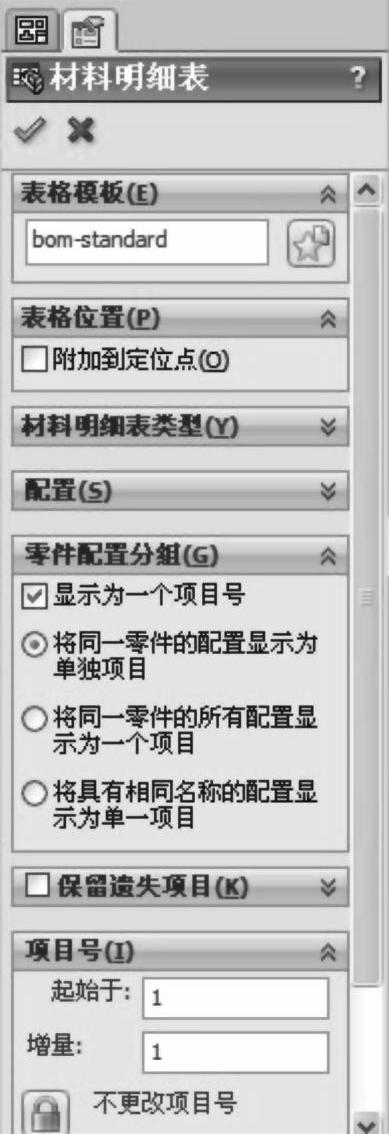

图6-47 设置材料明细表属性

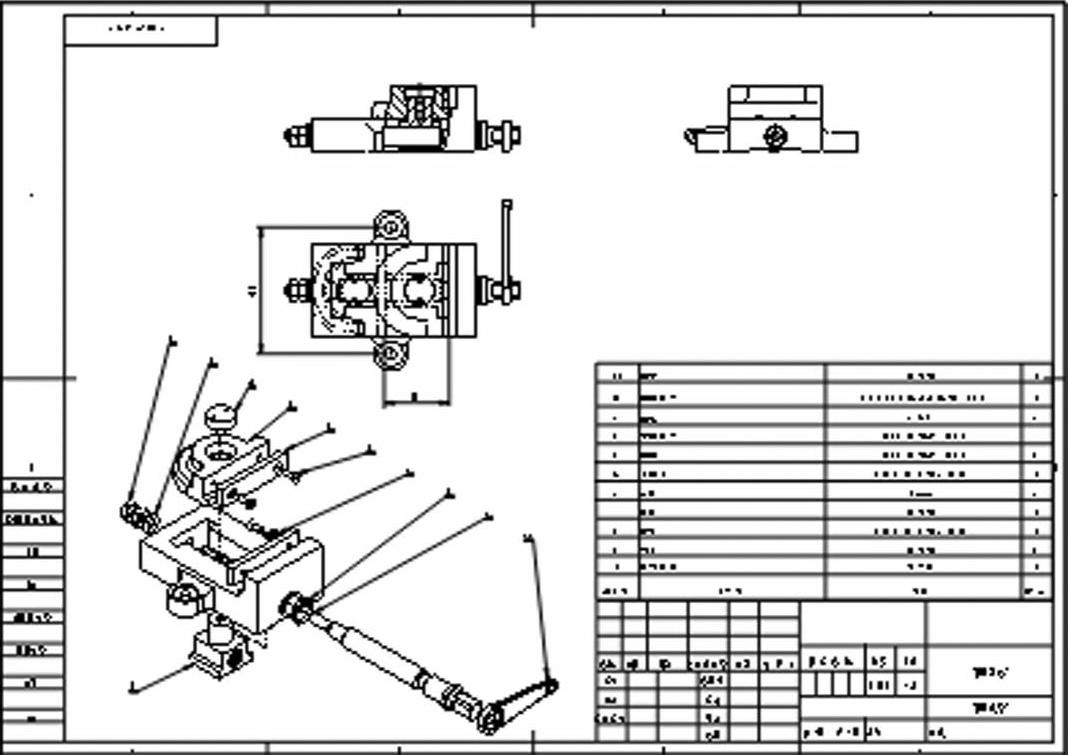

图6-48 标注尺寸和添加材料明细表

图6-49 弹出工具栏

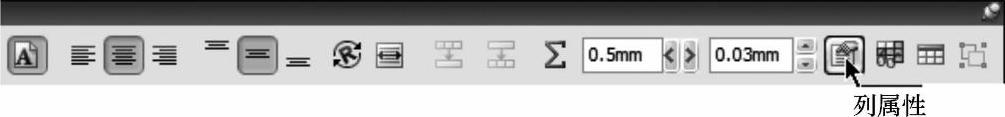

图6-50 选择【列属性】

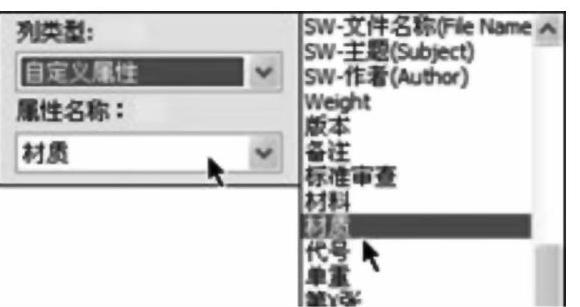

图6-51 自定义属性

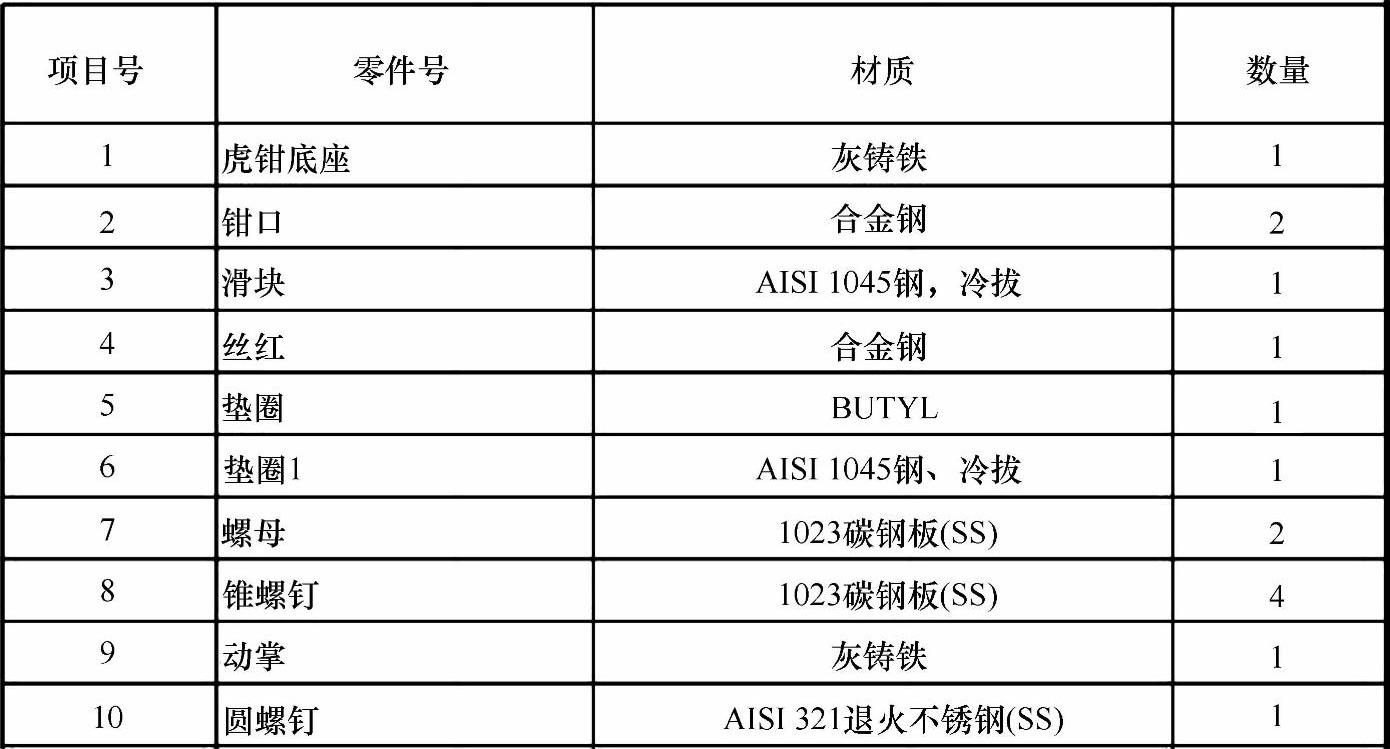

图6-52 明细表更改结果

步骤12 保存并关闭工程图
