本例将采用SolidWorks自带的国标A3图纸大小的模板，以模型视图的方式进行某零件的出图。

步骤1 赋予零件材料信息

打开本章素材“实例”文件夹中的“皮带轮”零件，手动添加一种材料“HT200”。在设计树中右击【材质】，选择【编辑材料】在【材料】对话框中右击【自定义材料】，选择【新类别】，修改名称为“铸铁”。右击【铸铁】，新建材料“HT200”，按图6-17填入材料属性信息。对于本例，重要的材料属性是材料【名称】HT200，【质量密度】为7280kg/m³，其他的参数用于分析，可以不填。单击【应用】按钮再单击【关闭】按钮，关闭材料对话框。

步骤2 补充零件信息

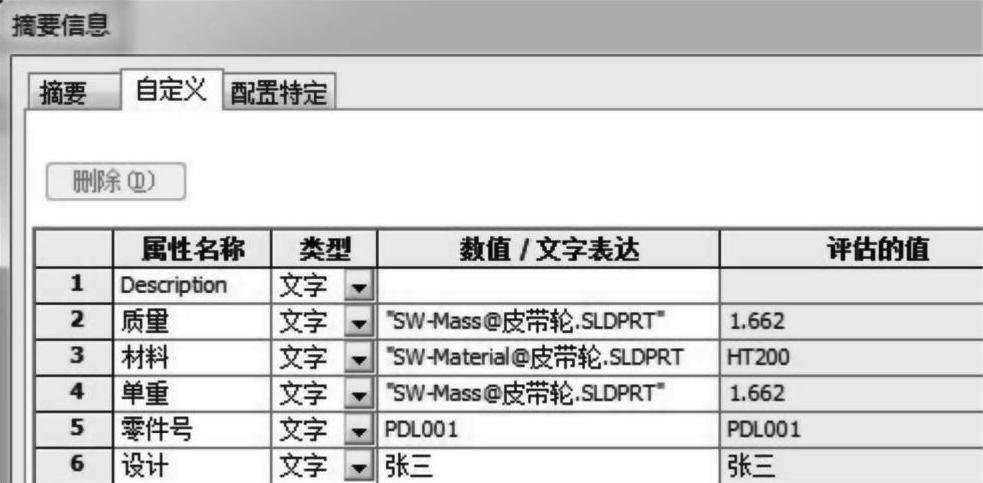

单击菜单栏【文件】/【属性】，切换到【自定义】选项组，将属性名称中的“零件号”的数值改为“PDL001”，“设计”赋值为“张三”，根据需要将各种“属性”赋值，如图6-18所示。确定之后保存。

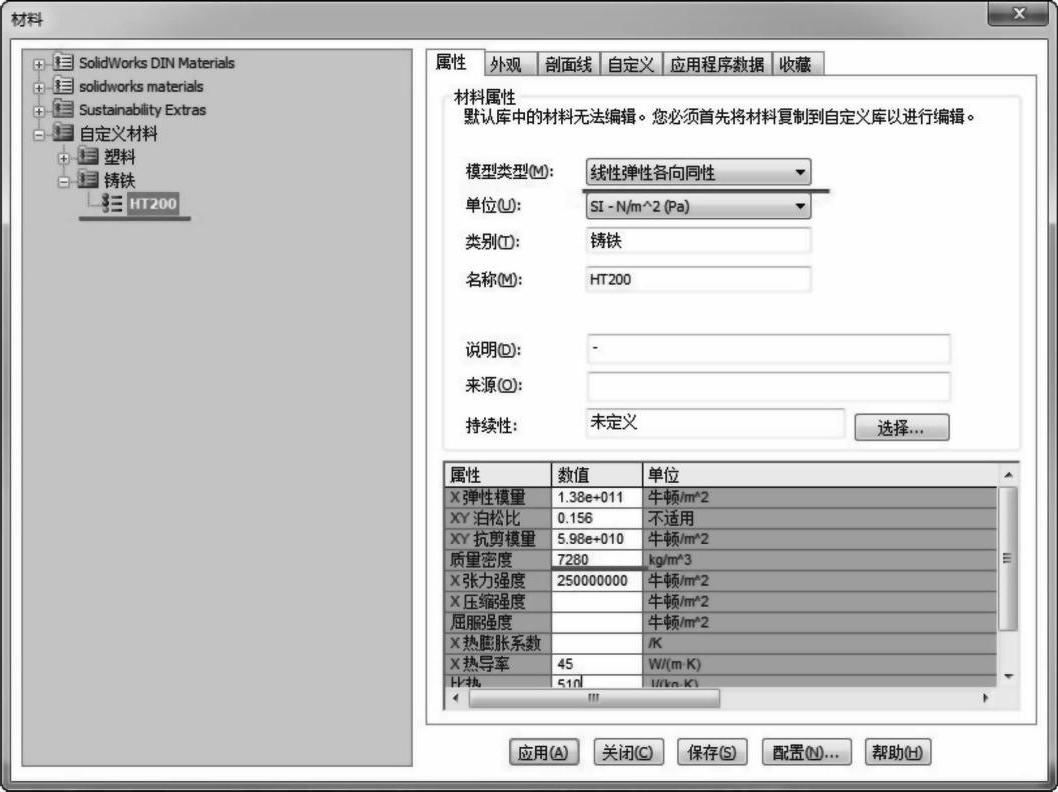

图6-17 自定义HT200材料

图6-18 添加零件属性信息

步骤3 创建“GB-A3”工程图纸

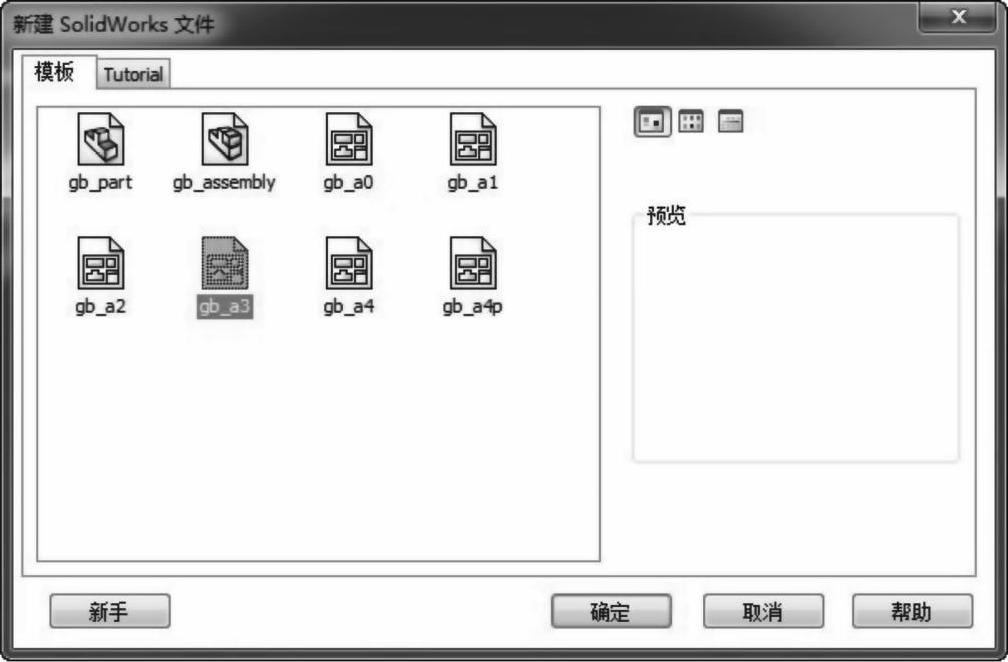

单击【文件】/【新建】，选择【gb_a3】模板，如图6-19所示。单击【确定】按钮创建“GB-A3”工程图纸。

注意

零件、装配体和工程图的模板图标不同。

步骤4 创建第一个视图

单击【视图布局】工具栏上的【模型视图】，出现【模型视图】属性框。单击【浏览】按钮至“实例”中的“皮带轮”文件，单击【下一步】按钮，如图6-20所示将方向选择为左视，单击【打开】按钮，选择视图窗口图框右侧单击【放置】按钮。如果默认视图比例较小，则可在图纸框中的空白区域右击，选择【属性】，修改比例为1∶1。

步骤5 创建投影视图

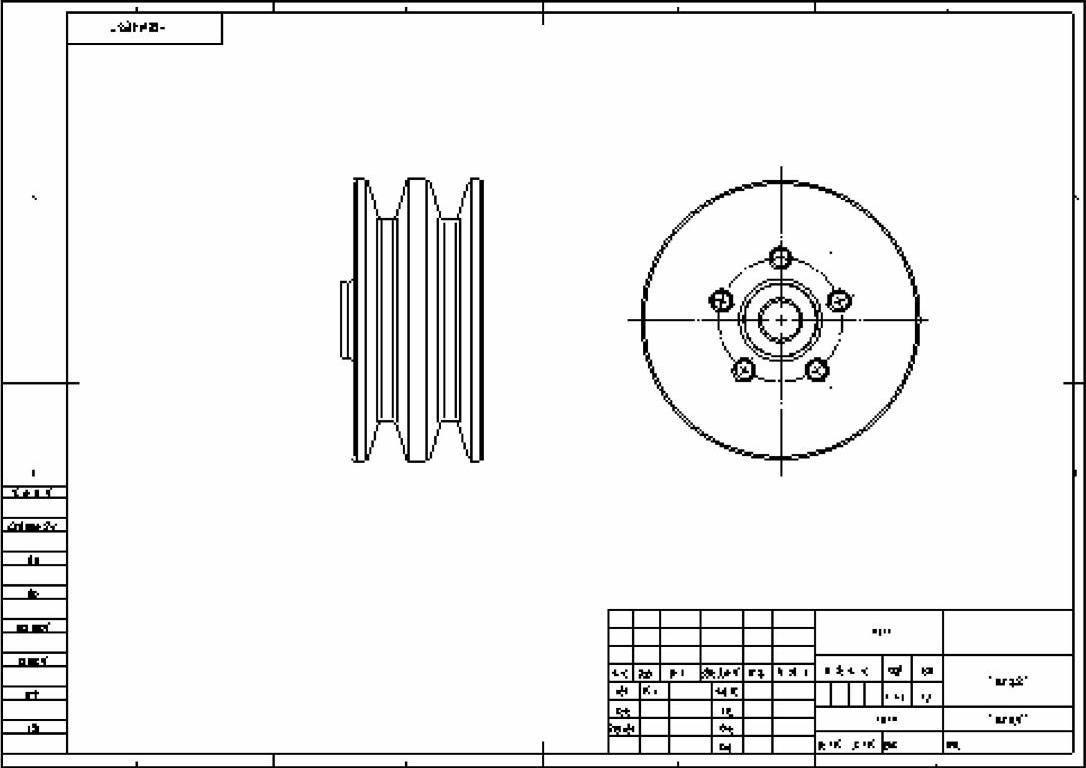

单击【视图布局】工具栏上的【投影视图】，如果图纸上只有一个视图，则软件将智能地选择该视图作为投影的父视图；如果图纸上不止一个视图就需要选择一个父视图。由于此例中只有一个视图，所以直接将光标移动到“左视图”的左侧，将自动产生投影视图“主视图”，单击放置主视图，结果如图6-21所示。

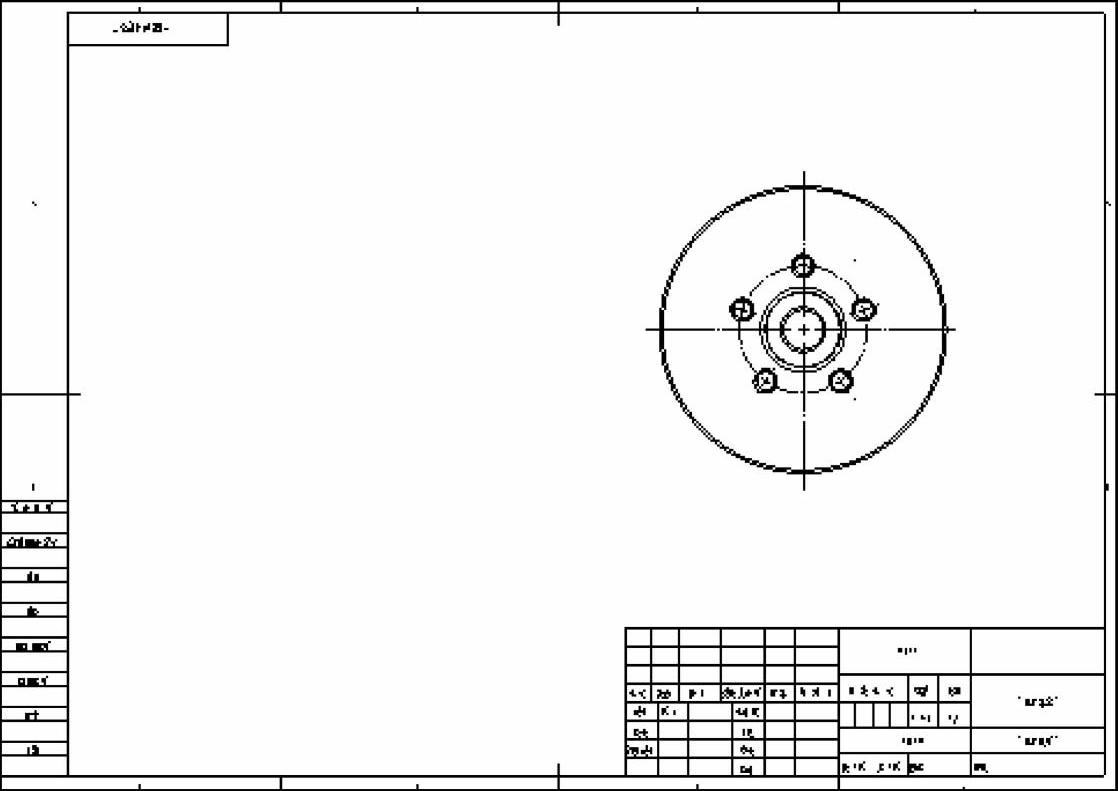

图6-19 选择工程图模板

图6-20 添加左视图

图6-21 用投影添加主视图

步骤6 创建剖视图

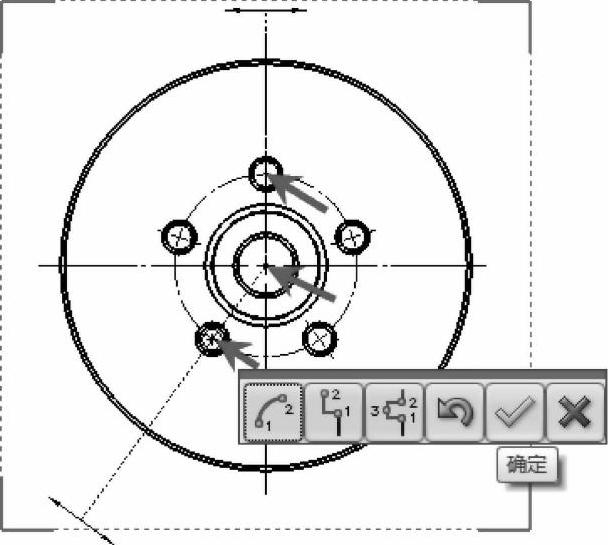

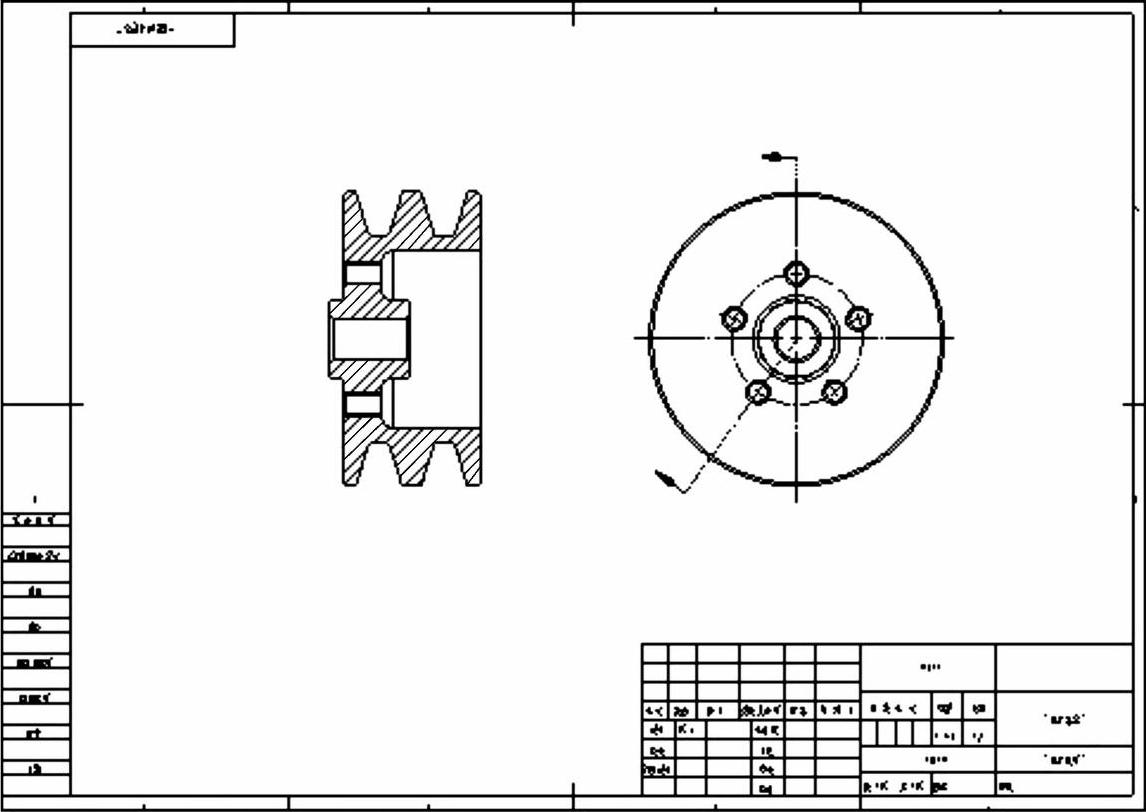

由于主视图无法反映产品的内部结构，所以要将主视图替换为剖视图，体现孔的结构。右击主视图，在弹出菜单中选择删除，确认删除主视图。选择【视图布局】中的剖面视图，选择切割线下的“对齐”，如图6-22所示。根据工具的提示，第一个点选择视图的中心线上方，第二个点选择中间圆的圆心，第三个点选择左下角圆的圆心，如图6-23所示。单击【确定】按钮，放置剖面视图，完成的剖面视图如图6-24所示。注意剖面方向，如果和图6_-24不同，可以单击剖面视图，在属性管理器中选择【反转方向】。有关某一视图的设置，都可以单击此视图，在左侧的属性管理器中进行修改。

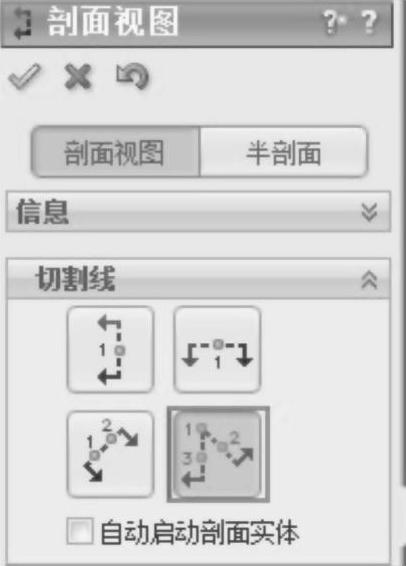

图6-22 剖面视图工具

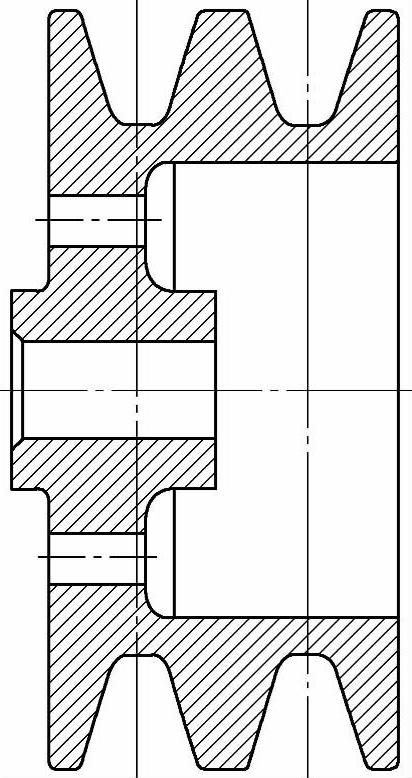

图6-23 设定剖切位置

图6-24 完成的剖面视图

步骤7 添加中心线和尺寸

选择【注解】工具中的【中心线】按钮，依次单击左视图中的三个孔，添加三条回转轴线。依次单击左侧轮槽的两条对称齿面线，产生对称中线，用同样方法作出右侧轮槽对称中线，并退出中心线工具。单击各条点画线，拖拽线的两个端点，调整点画线的长度，如图6-25所示。

步骤8 添加尺寸

此零件在建模过程中产生的草图尺寸比较规范，完全可以导入到工程图中再次利用。使用注解中的【模型项目】工具，选择命令管理器中【来源/目标】下的【整个模型】，勾选【将项目输入到所有视图】，选择【尺寸】下的【为工程图标注】按钮，并单击确定，将草图中的尺寸导入到工程图中。

注意(www.daowen.com)

添加的尺寸为驱动尺寸，意味着对尺寸的修改会导致模型发生改变，这跟零件草图或特征中的尺寸是双向关联的。

导入的尺寸位置比较乱，框选所有尺寸，然后右击空白区域，在弹出的快捷菜单中选择【对齐】下的【自动排列】，稍候SolidWorks软件会自动排列尺寸位置。然后再手动调整少数尺寸到合适的位置即可，如图6-26所示。

图6-25 添加并调整中心线

图6-26 插入和自动排列尺寸

步骤9 修整尺寸标注

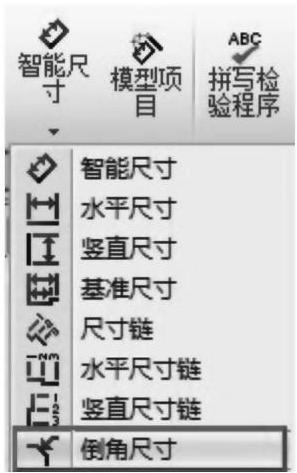

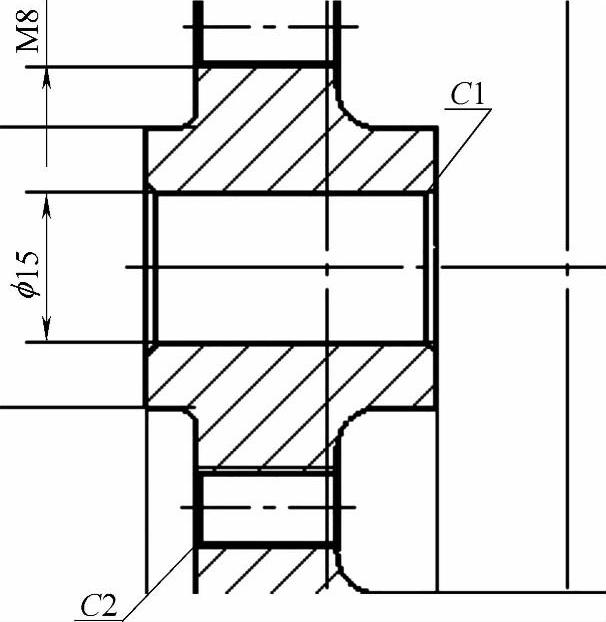

模型大部分圆角尺寸为R2，可以不标注，在技术条件中进行说明，所以删除图纸中所有R2的尺寸。对于某些尺寸需要手动标注出来，比如倒角。使用【模型项目】导入的倒角尺寸显示方式不符合标准，要删除并重新标注。右击左视图中的尺寸1和0.50，选择删除。选择【智能尺寸】下的【倒角尺寸】，如图6-27所示。选择主视图中要倒角的夹角为45°的两条边，添加C1、C2两个倒角尺寸，如图6-28所示。这种手动添加的尺寸为参考尺寸，无驱动作用。

步骤10 移动尺寸

按住＜Shift＞键，单击主视图中M8的尺寸拖拽到左视图中，并调整位置。选择M8尺寸，在属性管理器中【数值】标签，将【标注尺寸文字】中的内容修改为“5×M＜DIM＞-6HEQS”；选择【引线】选项卡中的【直径】标注方法（图6-29）。添加直径φ48尺寸和标准M8孔的中心圆，如图6-30所示。

图6-27 倒角工具

图6-28 两个倒角尺寸

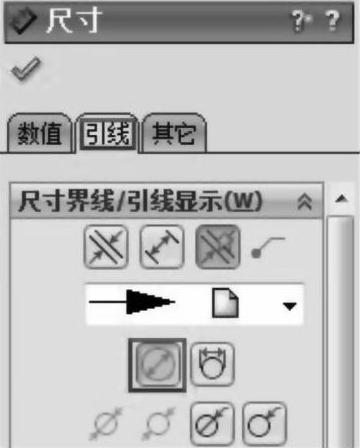

图6-29 修改螺纹孔尺寸显示方

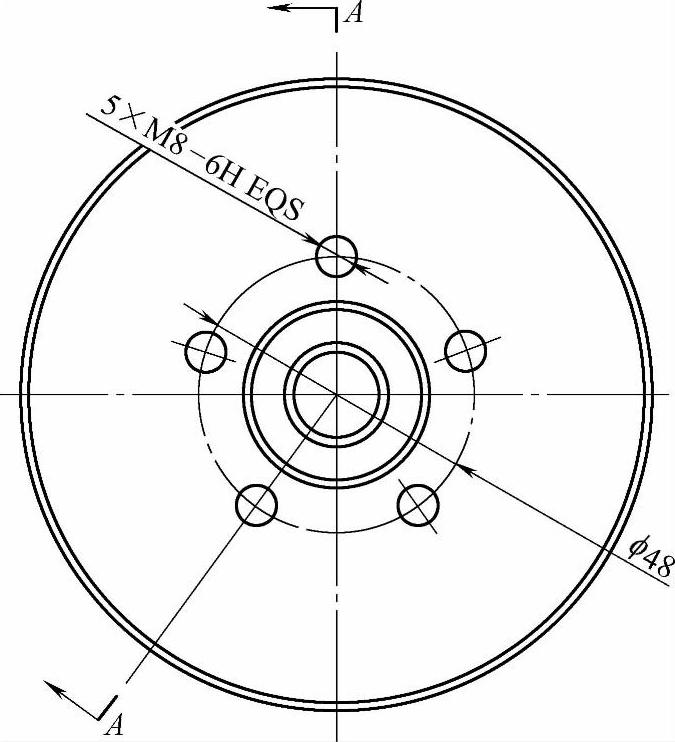

图6-30 标注螺纹尺寸

步骤11 添加其他注解

如图6-31所示添加基准和表面粗糙度等注解。

步骤12 添加重要尺寸公差

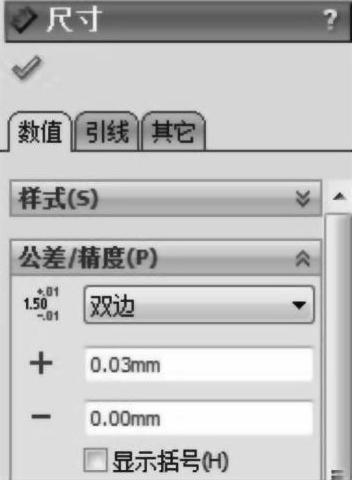

对于内孔要装配到电动机轴上，需要添加公差控制尺寸范围。单击直径φ15尺寸，在属性管理器中选择【公差/精度】下的双边，正值填入0.03，负值为0.00，其他默认，如图6-32所示。

步骤13 添加技术条件

单击【注释】工具，输入以下内容：

技术要求

1.零件无铸造缺陷。

2.去锐边去毛刺，未注圆角为R2。

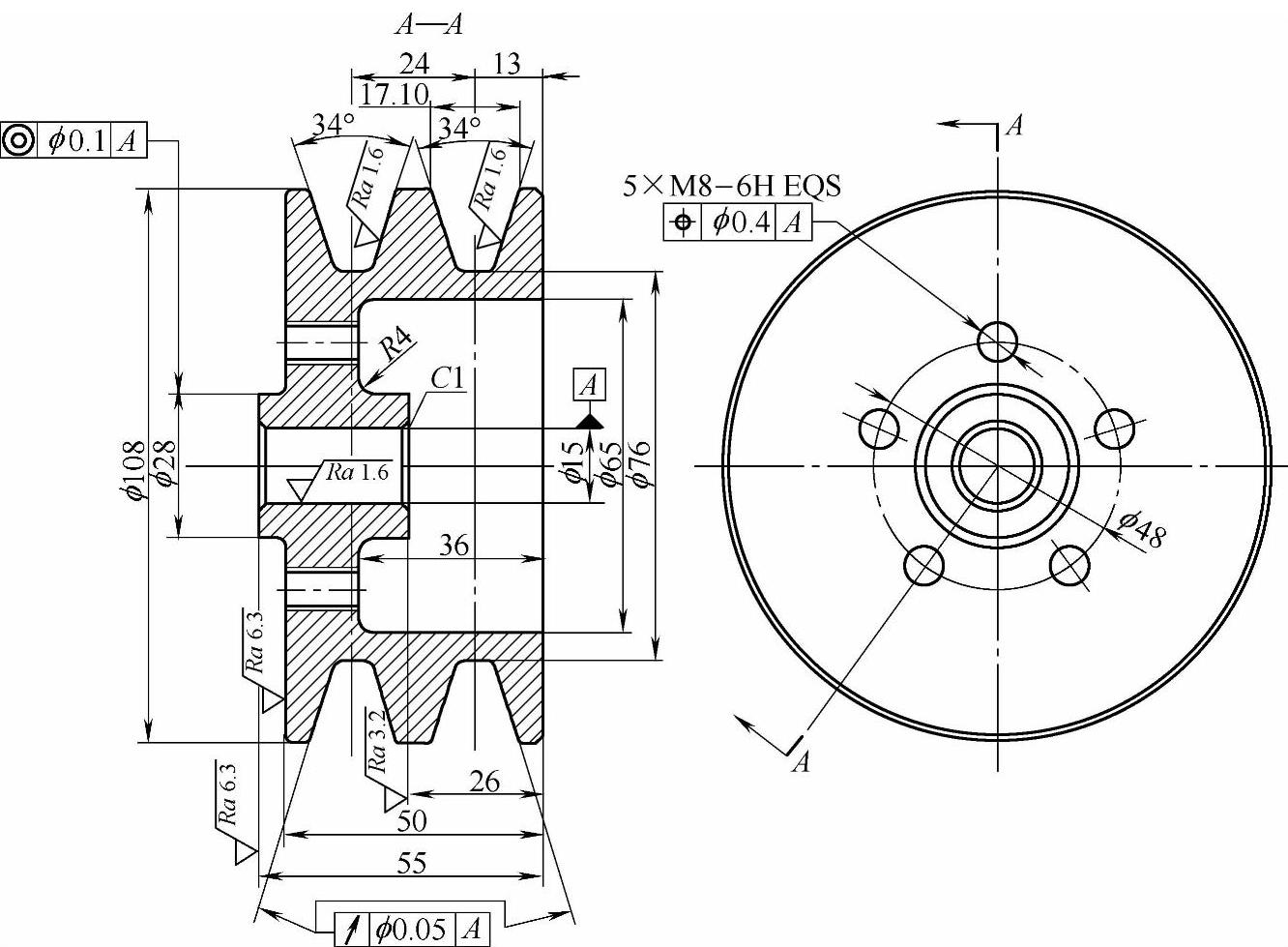

图6-31 添加其他注解

图6-32 添加公差

步骤14 完成并保存工程图

根据图6-33完善工程图：添加注解“其余不加工”其余。到图纸右上角，完成工程图并保存。

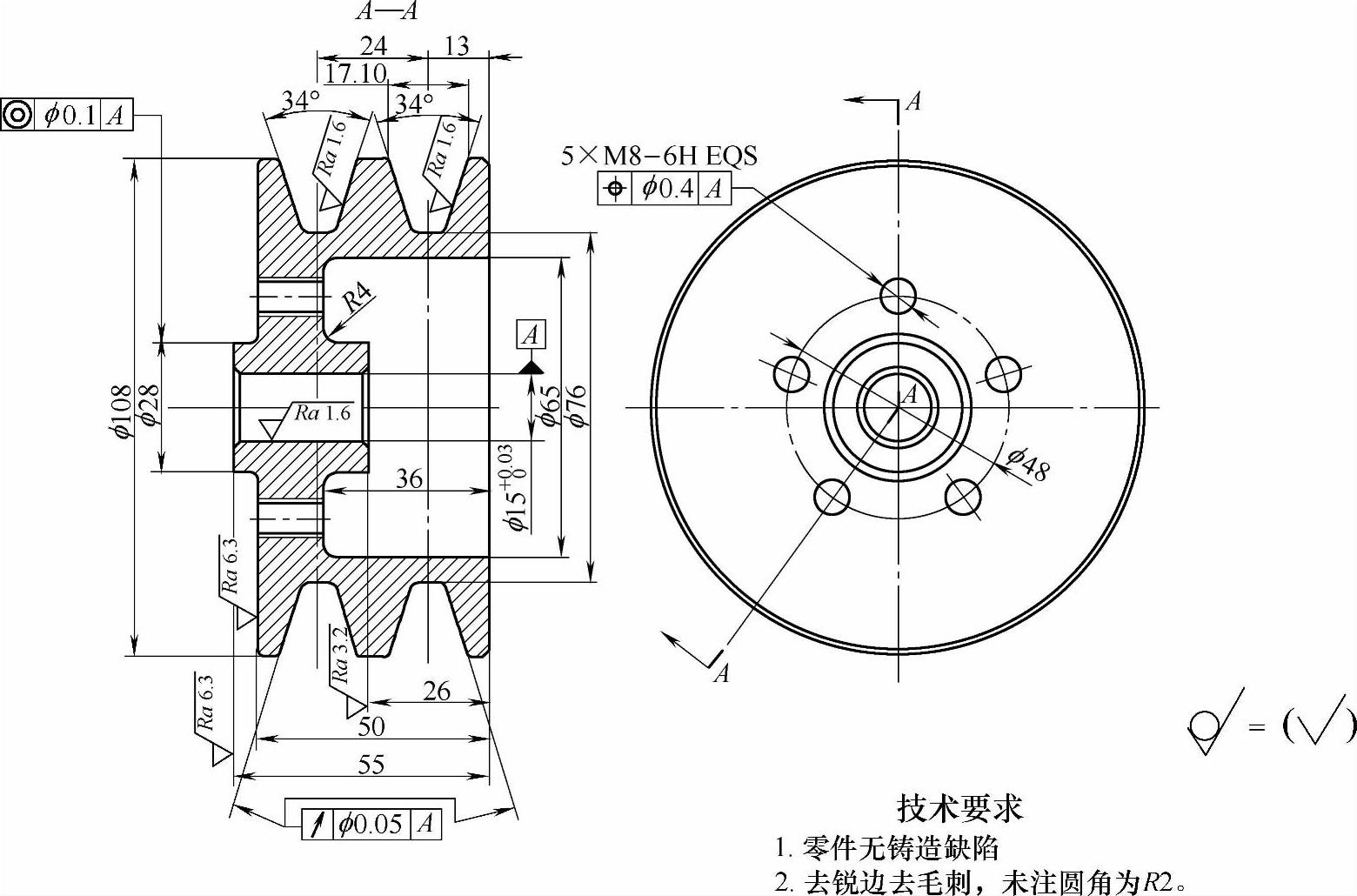

图6-33 完成并保存工程图
