创建和编辑装配特征以修改图5-6所示的装配体“Electric motor”。

步骤1 打开文件

打开本章“实例”文件夹下的“Electric motor”装配体文件，此装配体已经添加好了配合关系。

步骤2 创建异型孔

在装配体特征工具栏中单击【装配体特征】，在下拉菜单中选择【异型孔向导】。

步骤3 设置【孔类型】参数

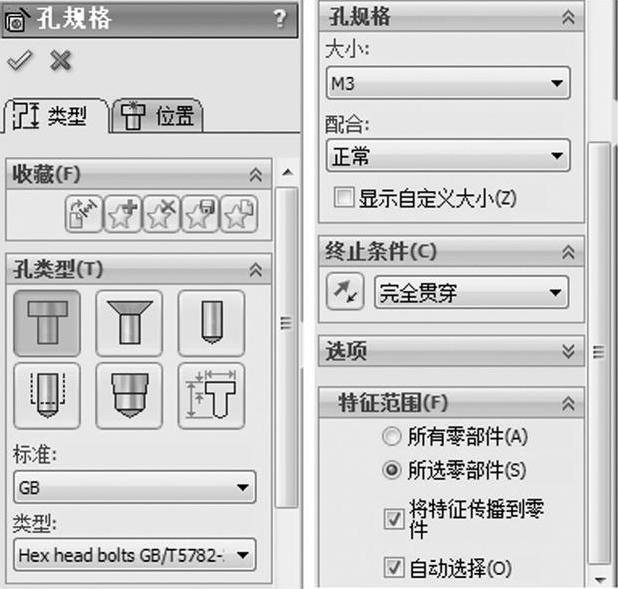

打开【异型孔向导】命令后，按图5-7所示进行参数设置。需要注意的是，在【特征范围】选项组中，选择【所选零部件】，然后选择需要添加异型孔的零部件，勾选【将特征传播到零件】。

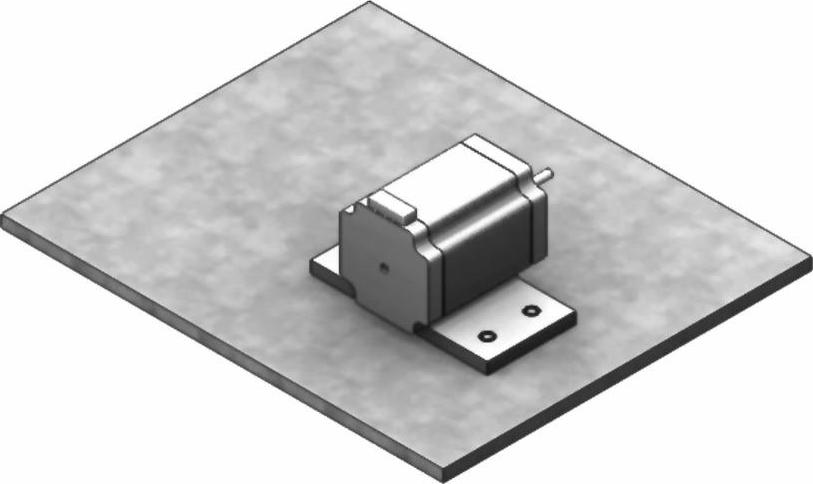

图5-6 装配体“Electric motor”

图5-7 设置【孔类型】参数

步骤4 设置异型孔位置

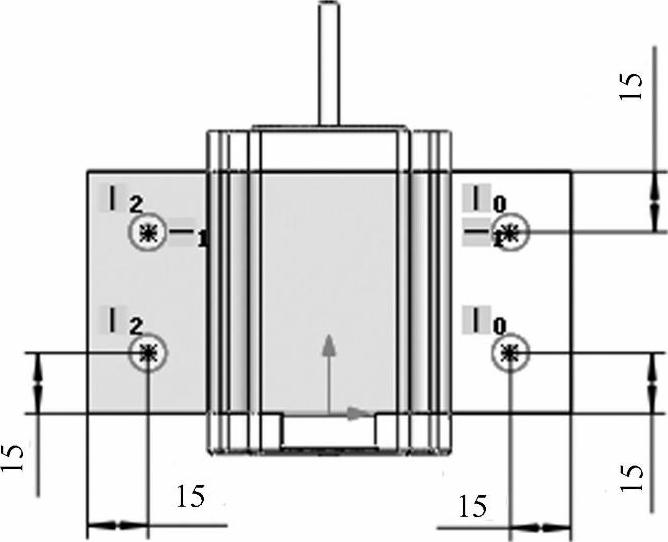

设置【孔类型】参数后，单击【位置】，并选择图5-8所示平面绘制草图（不需要单击【3D草图】按钮），并完全定义草图，完成操作后单击按钮退出【异型孔向导】命令。

步骤5 打开智能扣件

单击装配体特征工具栏中的【智能扣件】，如果此时没有打开【Toolbox】插件，则会出现图5-9所示提示框。

步骤6 加载Toolbox

打开任务窗格中的【设计库】，单击【Tool-box】选项，如果已经开启了【Toolbox】插件，则会有如图5-10所示目录。

如果还没有开启【Toolbox】插件，则会出现图5-11所示提示框，此时需要单击“现在插入”，即会加载【Toolbox】。

步骤7 再次打开智能扣件

再次单击【智能扣件】，将出现如图5-12所示提示框，单击【确定】继续操作。

图5-8 设置异型孔位置

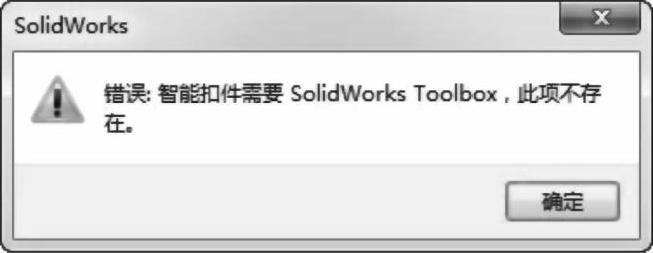

图5-9 Solidworks提示框

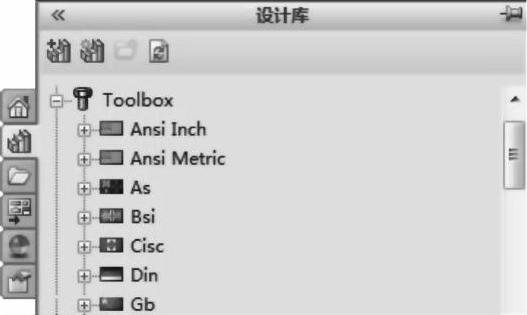

图5-10 设计库

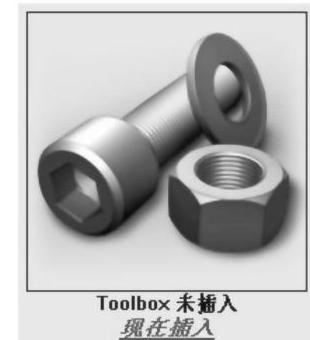

图5-11 加载Toolbox

图5-12 SolidWorks提示框

步骤8 自动添加智能扣件

打开【智能扣件】命令后，在其属性框中单击【增添所有】，如图5-13所示。

在【结果】选项组中可以看到【标准件】的型号；在【系列零部件】选项组中可以设置是否自动调整到孔直径大小和长度，以及是否添加【顶部层叠】和【底部层叠】；在【属性】选项中可以对【标准件】的大小、长度、显示效果和备注进行修改，如图5-14所示。完成编辑后单击按钮退出【智能扣件】。

利用【顶部层叠】和【底部层叠】可以选用适应的垫圈或螺母等。本例将采用手动方式添加螺母。

步骤9 查看结果

旋转模型查看已添加完成的智能扣件，在设计树中也会出现其步骤名称，如图5-15所示。(www.daowen.com)

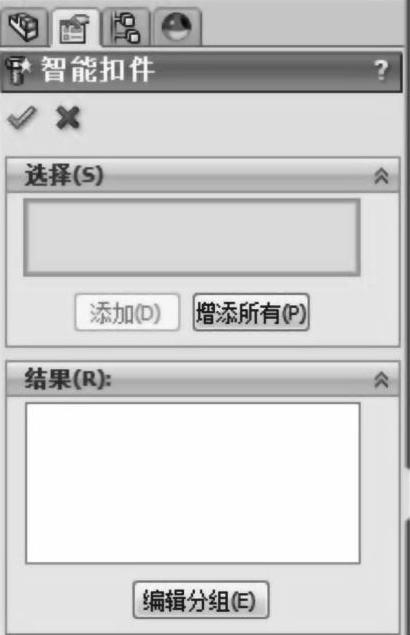

图5-13 智能扣件属性框

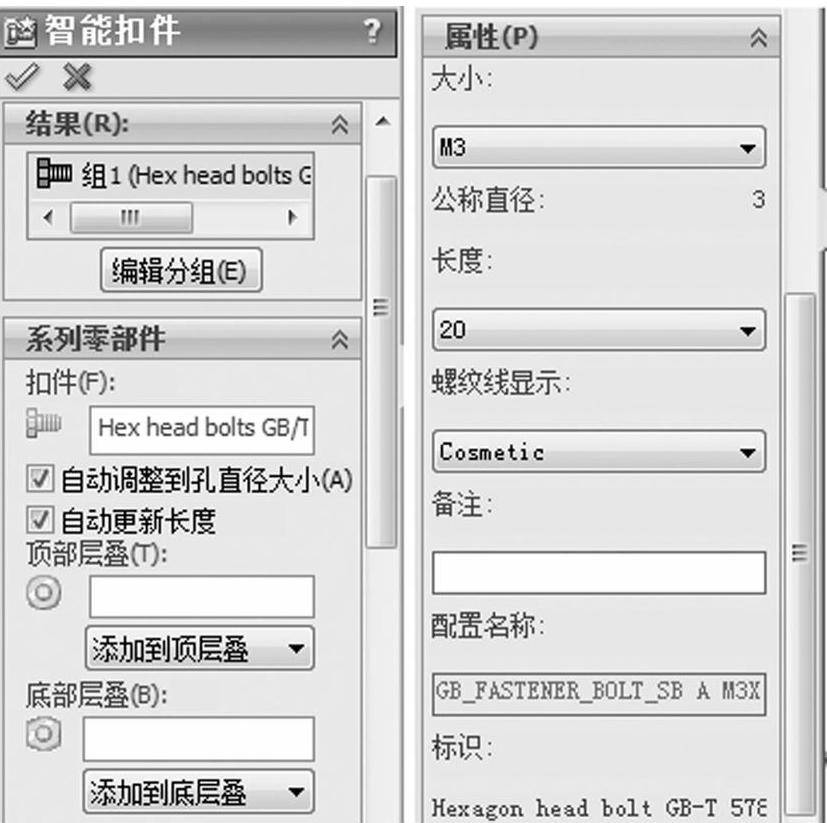

图5-14 设置智能扣件参数

步骤10 打开零件“Central”

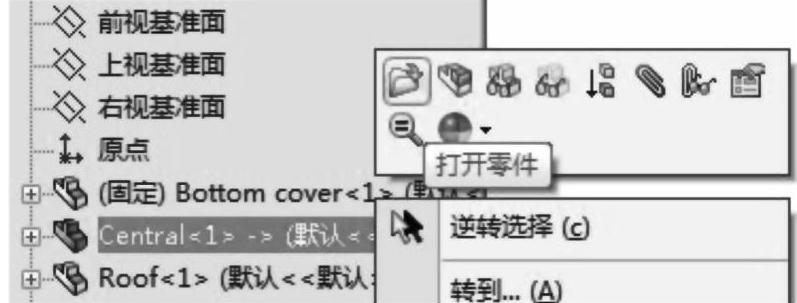

在设计树中右击零件“Central”，选择【打开零件】，如图5-16所示。

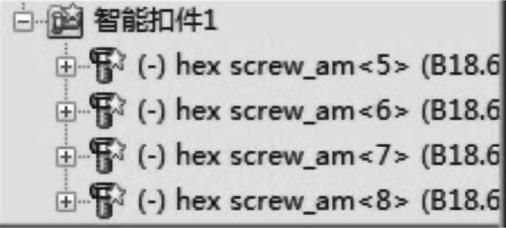

图5-15 查看结果

图5-16 打开零件“Central”

步骤11 查看零件“Central”

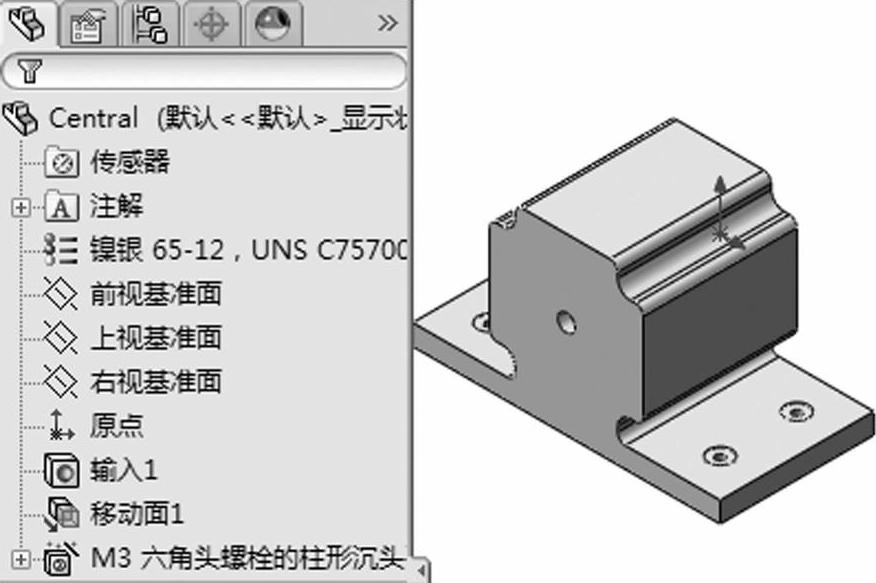

打开零件“Central”后会发现柱形沉头孔孔已被添加到零件模型中，如图5-17所示。

图5-17 查看零件“Central”

步骤12 关闭零件“Central”

步骤13 手动添加智能扣件

打开任务窗格中的【设计库】，找到【Toolbox】选项，并在目录里面依次打开【Gb】/【螺母】/【六角螺母】，如图5-18所示。

图5-18 手动添加智能扣件

步骤14 放置标准件

在Toolbox库中，单击选中【1型六角螺母】，并按住不放，将其拖动到已被添加到装配体中的智能扣件【六角头螺钉】的柱形模型面上，将其拖动至图形区域中的位置时，将会出现光标，此时松开左键，将会自动添加【1型六角螺母】和【六角头螺钉】的配合关系。如图5-19所示。

图5-19 放置标准件并自动添加配合

步骤15 配置零部件

零件放置完成后，将会出现【零部件配置】属性框，在其中找到【选项】，并勾选【将大小自动调整到配合的几何体】，完成编辑后单击按钮。

步骤16 添加其余的标准件

成功放置完第一个标准件后，继续采用同样方法放置其余3个标准件。

步骤17 查看结果

打开设计树，在配合文件夹中会发现带有黄色五角星的配合在里面，如图5-20所示，这些配合即为手动插入标准件时所自动添加的。

步骤18 保存并关闭装配体

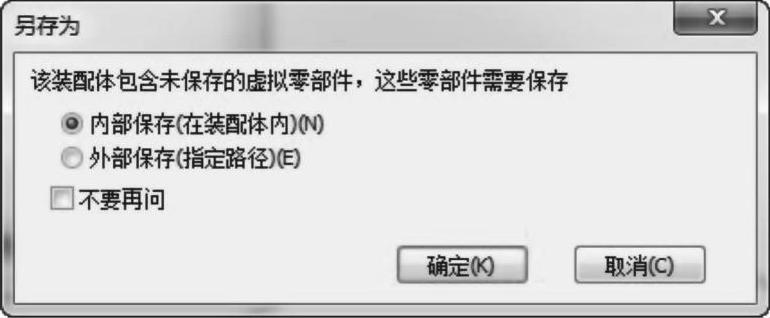

单击【保存】并关闭装配体，因为此装配体中存在虚拟零部件，所以会弹出图5-21所示【另存为】对话框，选择【内部保存】再单击【确定】按钮。

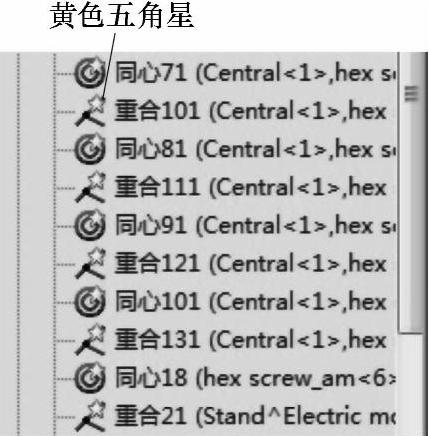

图5-20 查看结果

图5-21 【另存为】对话框
