【爆炸直线草图】是使用3D草图生成并显示直线。
步骤1 激活爆炸视图
打开装配体“Watch”,在“Watch配置”中右击【爆炸视图1】,选择【爆炸】,如图4-85所示。
步骤2 打开爆炸直线草图命令

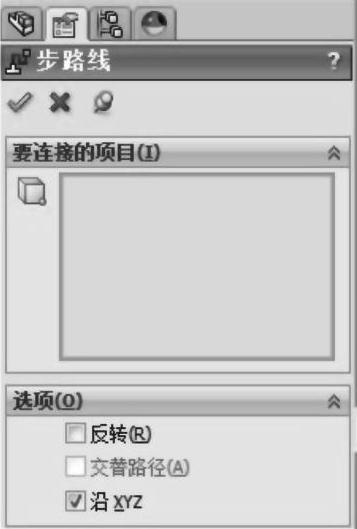

在装配体工具栏中单击【爆炸直线草图】,将会弹出【步路线】属性框,如图4-86所示。

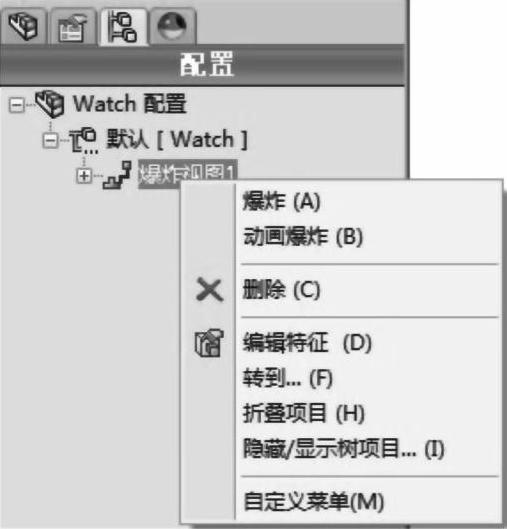

图4-85 激活爆炸视图
图4-86 【步路线】属性框
在【要连接的项目】中可以选择顶点、边线和面来生成爆炸直线。
注意
以正确的顺序选择几何体来定义爆炸直线;要选择合适的几何体,顶点和边线一般适合于开始和结束爆炸直线,平面一般用于“通过”。
步骤3 选择第一个要连接的项目

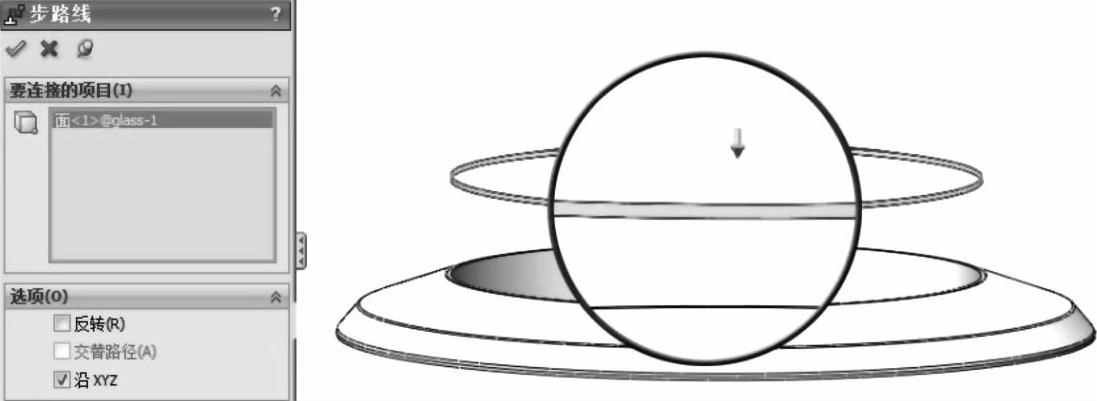

在【要连接的项目】中选择图4-87所示零件“glass”的一个外圆柱面。
图4-87 选择要连接的项目“glass”
步骤4 选择第二个要连接的项目
按照爆炸步骤在【要连接的项目】中选择图4-88所示零件“ring”的一个内圆柱面。

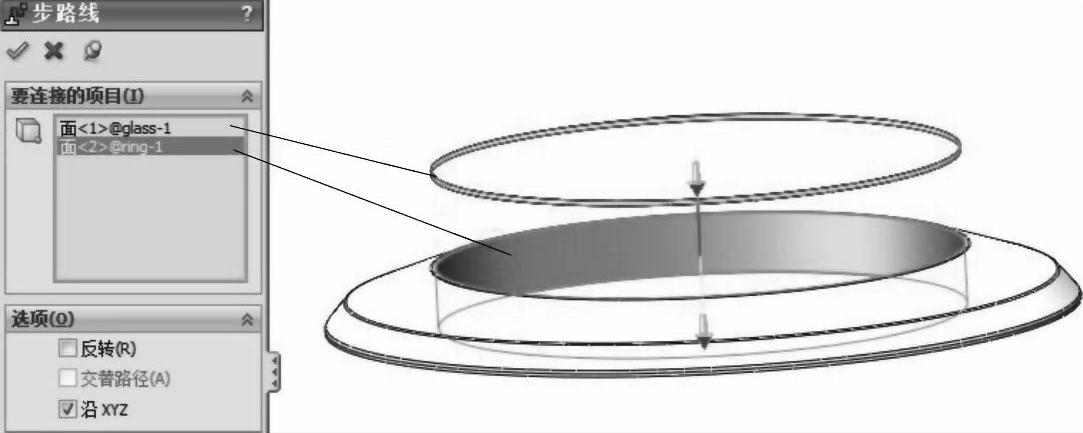

图4-88 选择要连接的项目“ring”
步骤5 调整爆炸直线
当爆炸直线方向不是理想方向时,可通过单击图4-88中所示箭头来反转直线的方向,或在【选项】中勾选【反转】。

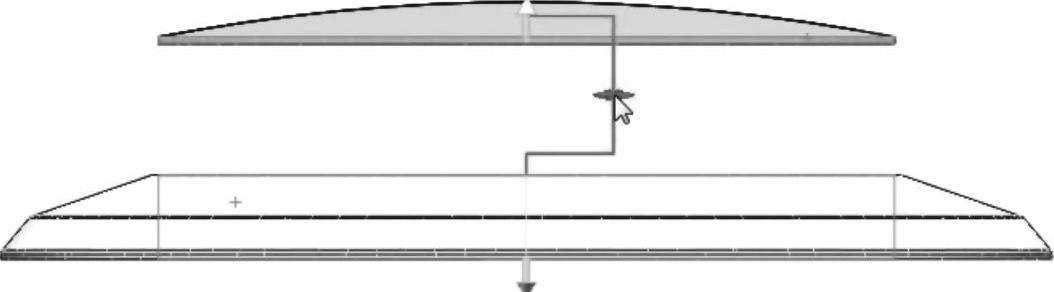

直线本身可以在几何体的基准面上拖动,将鼠标放在直线上,可以看到可拖动的箭头,如图4-89所示。
图4-89 调整爆炸直线
步骤6 选择第三个要连接的项目

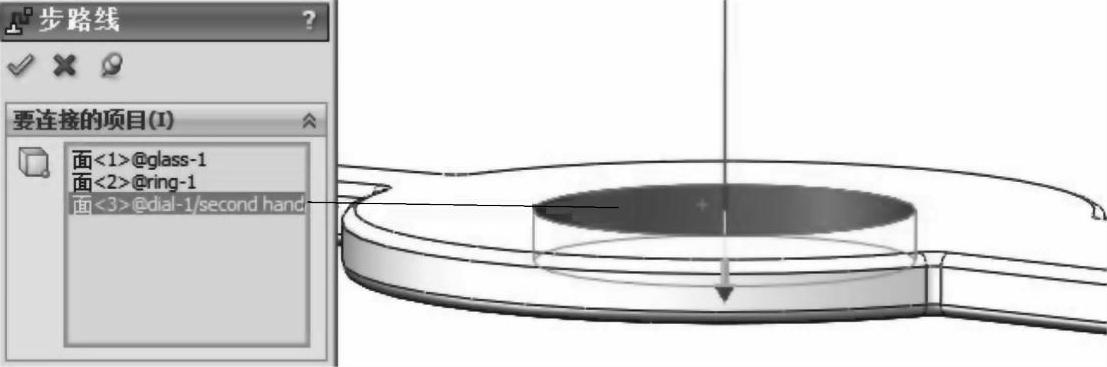

按照爆炸步骤继续在【要连接的项目】中选择图4-90所示子装配体中的零件“Second hand”的一个圆柱面。
图4-90 选择要连接的项目“Second hand”
步骤7 选择第四个要连接的项目
按照爆炸步骤继续在【要连接的项目】中选择图4-91所示子装配体中的零件“minute hand”的一个圆柱面。
(www.daowen.com)

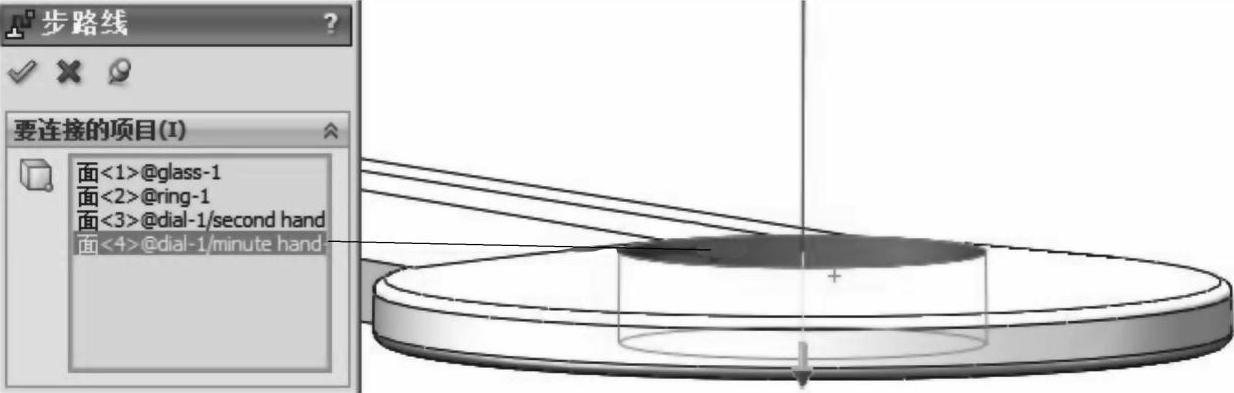

图4-91 选择要连接的项目“minute hand”
步骤8 选择第五个要连接的项目
按照爆炸步骤继续在【要连接的项目】中选择图4-92所示子装配体中的零件“hour hand”的一个圆柱面。
步骤9 选择第六个要连接的项目
按照爆炸步骤继续在【要连接的项目】中选择图4-93所示子装配体中的零件“watch face”的一个圆柱面。

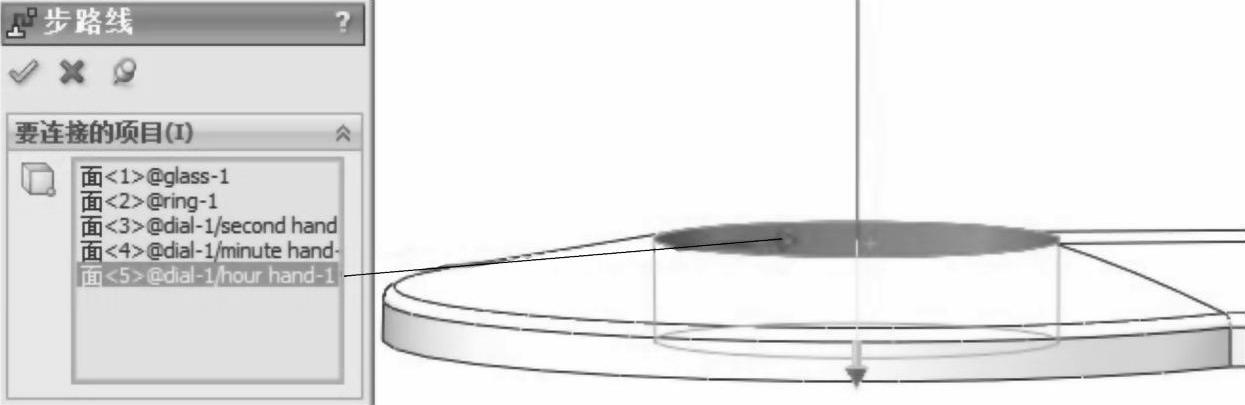

图4-92 选择要连接的项目“hour hand”

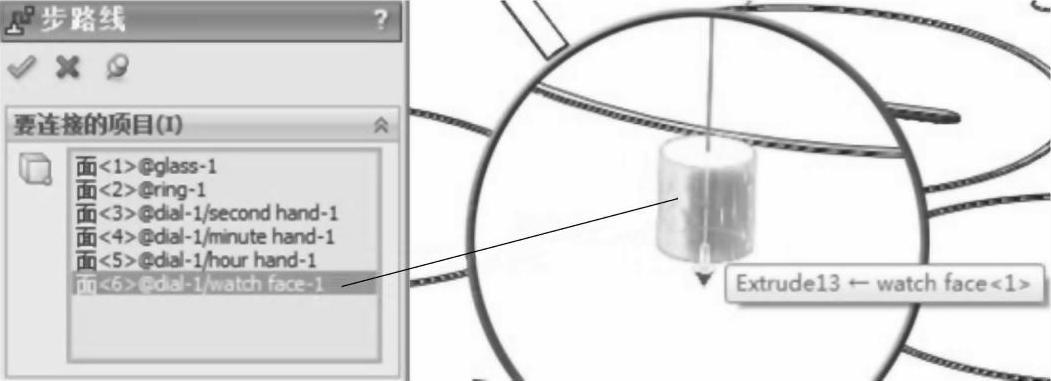

图4-93 选择要连接的项目“watch face”
步骤10 选择第七个要连接的项目

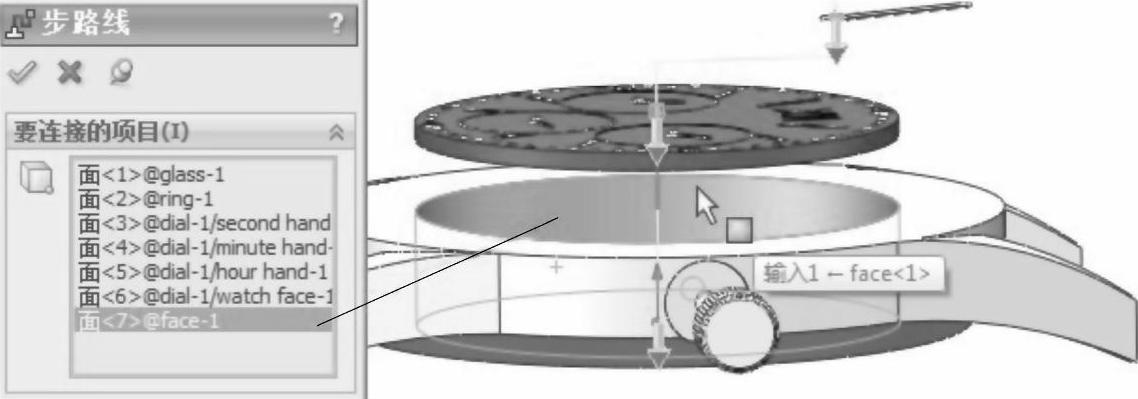

按照爆炸步骤继续在【要连接的项目】中选择图4-94所示零件“face”的一个圆柱面。
图4-94 选择要连接的项目“face”
步骤11 选择第八个要连接的项目

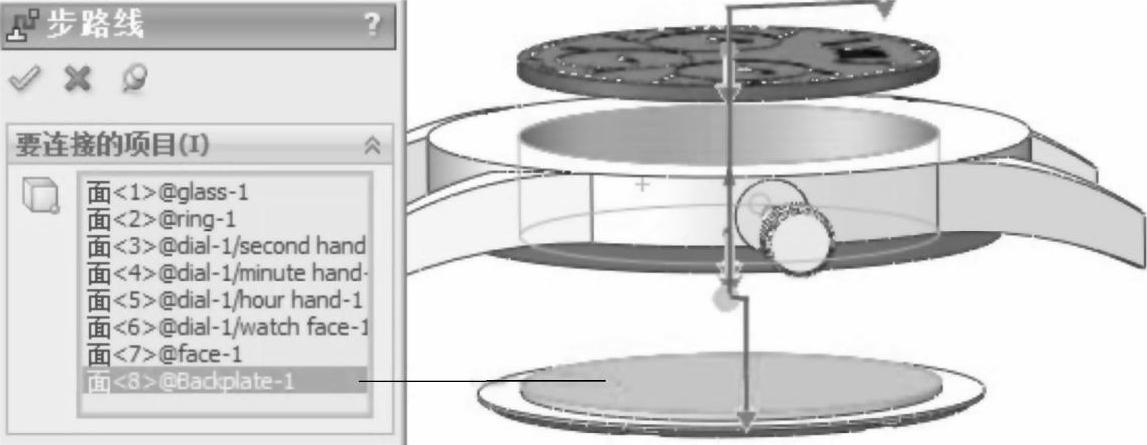

按照爆炸步骤继续在【要连接的项目】中选择图4-95所示零件“Backplate”的一个平面。
步骤12 完成第一条步路线
单击按钮完成第一条步路线,如图4-96所示。
图4-95 选择要连接的项目“Backplate”

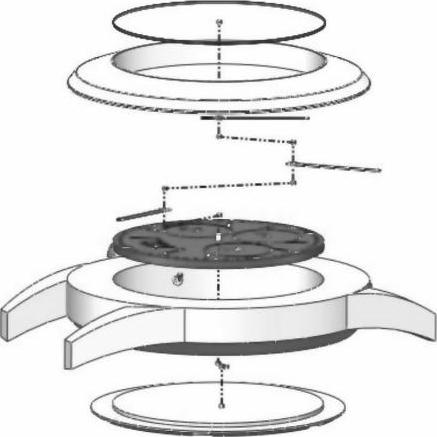

图4-96 完成第一条步路线
步骤13 绘制第二条步路线

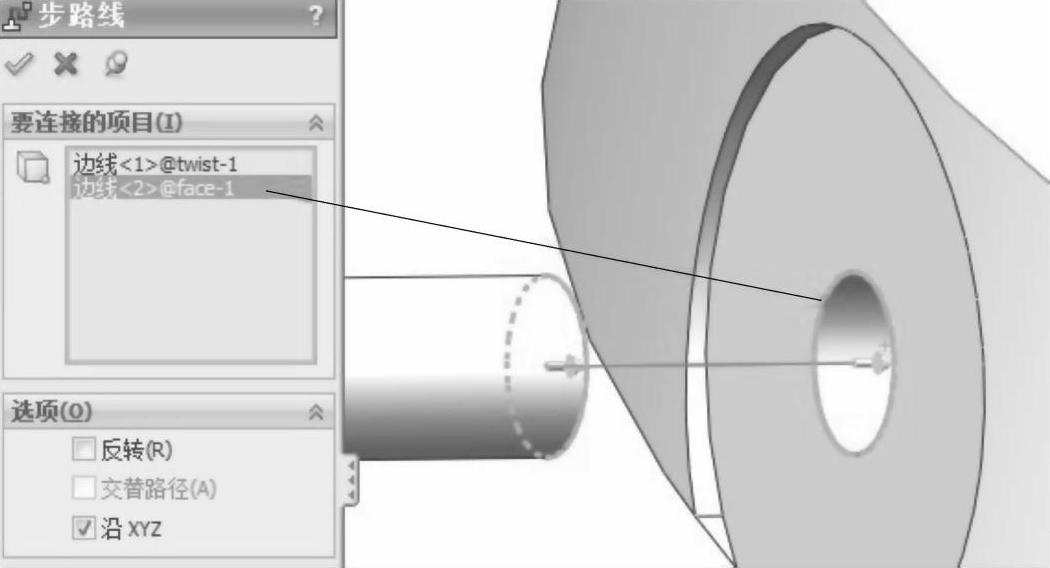

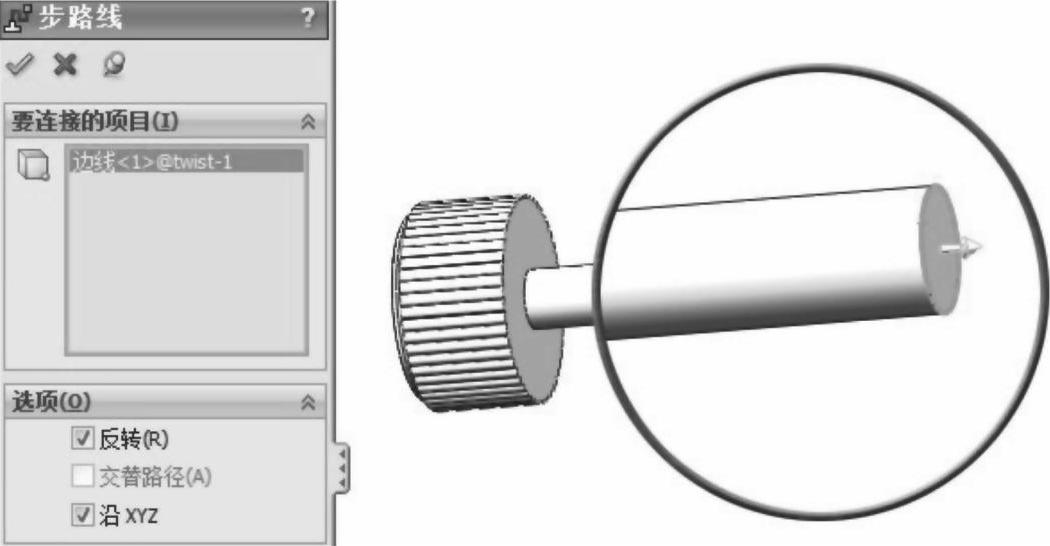

选择图4-97所示零件“twist”的一条边作为第一个【要连接的项目】,接着选择图4-98所示零件“face”的一条边作为第二个【要连接的项目】,选择完成后单击按钮。
图4-97 选择要连接的项目“twist”
图4-98 选择要连接的项目“face”
步骤14 退出“3D爆炸1”草图
单击按钮退出【步路线】,再单击右上角的【确认角】保存并退出草图。
“3D爆炸1”草图实为3D草图,当存在其他一些情况,如爆炸直线和已有的顶点、边线或面不完全匹配时,可使用自由手动绘制3D草图直线。有关3D草图技术请参考第九章的内容。
