步骤1 打开装配体

打开装配体“Cutsaw”,如图4-36所示。

步骤2 打开工程图

打开工程图“MechanismsLayout”,选择工程图纸中所有内容(快捷键<Ctrl+A>),然后复制(快捷键<Ctrl+C>),如图4-37所示。


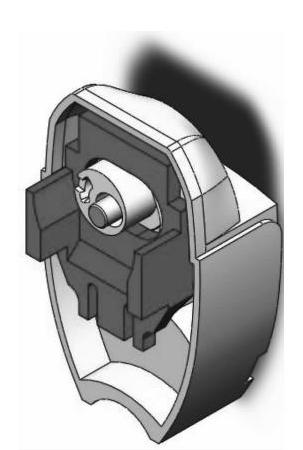

图4-36 装配体“Cutsaw”


图4-37 工程图“Mechanisms Layout”

步骤3 隐藏零部件

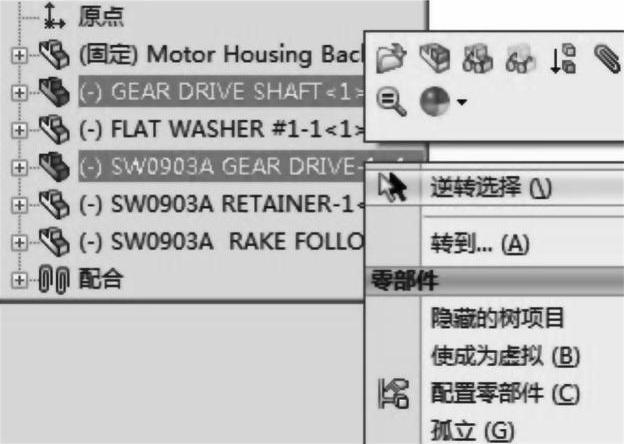

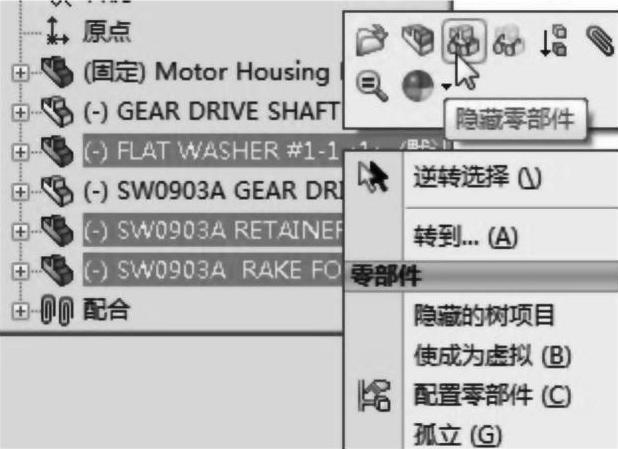

按住<Ctrl>键同时在设计树中选择零件“SW0903 A GEAR DRIVE-1”和零件“GEAR DRIVE SHAFT”,然后右击,选择【逆转选择】,如图4-38所示。然后右击被选择的零件,选择【隐藏零部件】,将这些零件全部隐藏,如图4-39所示。


图4-38 逆转选择


图4-39 隐藏零部件

步骤4 查看隐藏效果

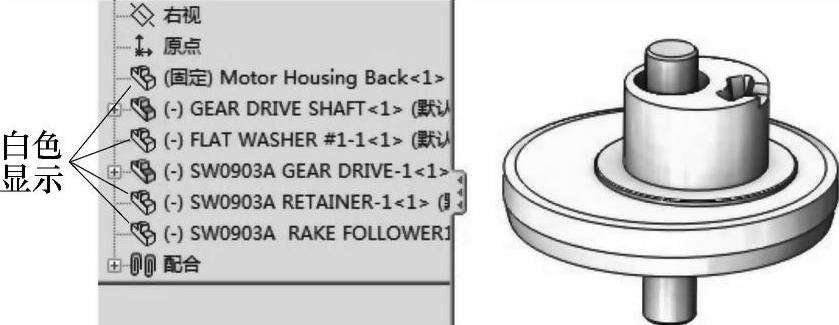

隐藏零部件后将显示图4-40所示结果。被隐藏的零件在设计树中的符号也将呈白色显示。

步骤5 插入新零件

单击特征工具栏中的【插入零部件】命令,并在其下拉菜单中选择【新零件】。此时将鼠标放在空白区域,将会显示为978-7-111-45867-8-Chapter04-73.jpg,在左下角将会提示“请选择放置新零件的面或基准面”,将鼠标放置到一个面上时将会显示为978-7-111-45867-8-Chapter04-74.jpg。选择图4-41所示面为“新零件”的草图平面,该面将成为“新零件”的【前视基准面】,此时将会出现在草图绘制的状态下。


图4-40 查看隐藏效果

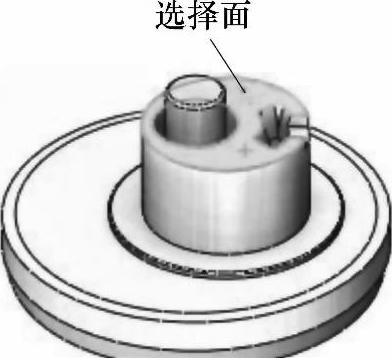

图4-41 选择面

步骤6 粘贴工程图

将工程图“MechanismsLayout”中复制的图形使用快捷键<Ctrl+V>粘贴到新零件的绘图区域,如图4-42所示。

步骤7 更改透明度

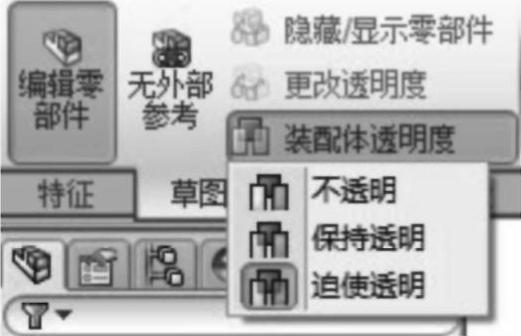

粘贴完成后整个绘图界面会看上去很乱、不清楚,如图4-42所示。单击特征工具栏中的【装配体透明度】,并选择【迫使透明】,如图4-43所示。


图4-42 粘贴工程图


图4-43 更改透明度

步骤8 添加【同心】几何关系

按<Ctrl>键选择图4-44所示两圆边线,并添加【同心】几何关系。

步骤9 添加【平行】几何关系

选择图4-45所示两条边线,并添加【平行】几何关系。

提示

建议拖动构造线呈平行状态时再添加关系,添加关系时注意轮廓方向。


图4-44 添加【同心】几何关系

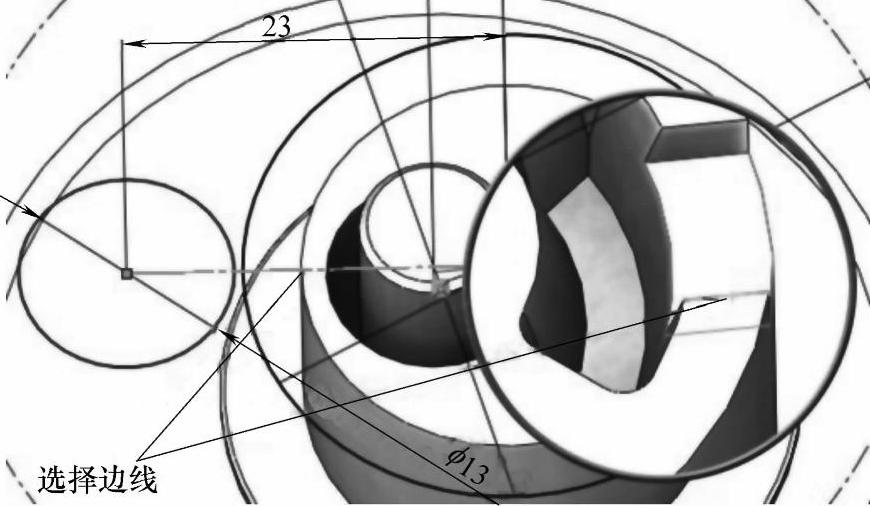

图4-45 添加【平行】几何关系

步骤10 绘制直线

绘制图4-46所示两根直线,并剪裁多余的轮廓。

步骤11 转换实体引用

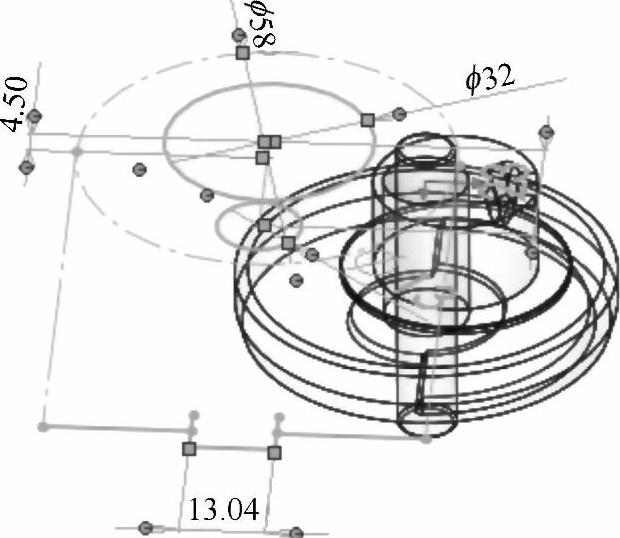

选择图4-47所示圆柱面,并使用特征工具栏中的【转换实体引用】下拉菜单中的【交叉曲线】,也可在菜单栏中单击【工具】/【草图工具】/【交叉曲线】,将其外形轮廓转换到草图平面。完成绘制后单击保存并退出草图。


图4-46 绘制直线


图4-47 转换实体引用

步骤12 拉伸实体

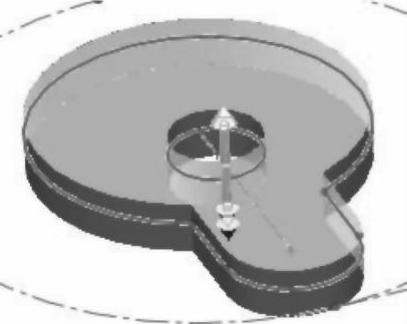

在特征工具栏中单击【拉伸凸台/基体】,拉伸上一步骤绘制的草图轮廓,也可预先选中草图再单击【拉伸凸台/基体】。在【凸台-拉伸】属性框中进行设置:【方向1】给定深度为2mm,【方向2】给定深度为3mm,所选轮廓如图4-48所示。完成编辑后单击按钮978-7-111-45867-8-Chapter04-83.jpg退出。

步骤13 退出零件编辑状态

完成拉伸操作后,此时并没有回到装配体中。单击图4-49所示中的按钮978-7-111-45867-8-Chapter04-84.jpg,退出零件编辑状态,回到装配体中。


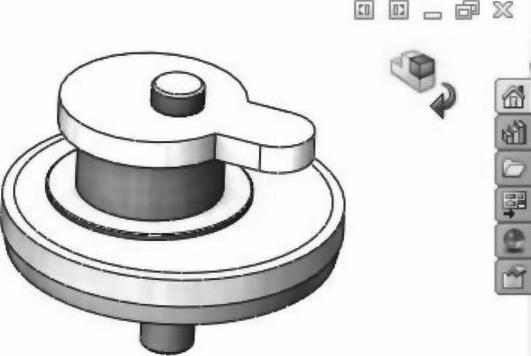

图4-48 拉伸实体


图4-49 退出零件编辑状态

步骤14 重命名新零件

在设计树中单击选中新建的新零件名称,通过使用快捷键<F2>将其更名为“De-sign”。

步骤15 静态干涉检查

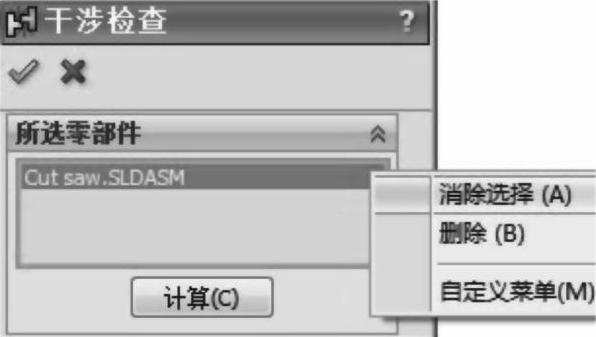

单击特征工具栏中的【干涉检查】,在其属性框中右击【所选零部件】中的零部件“Cutsaw.SLDASM”,选择【删除】,删除该零部件。如图4-50所示。然后选择图4-51所示的3个零部件,单击【计算】,将会在【结果】中显示计算结果,如图4-52所示。(www.daowen.com)


图4-50 删除“Cutsaw.SLDASM”


图4-51 选择干涉检查的零部件

步骤16 分析干涉结果

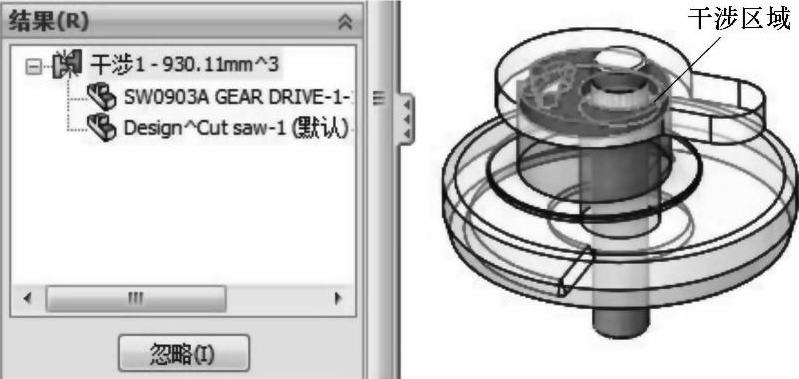

通过干涉检查,发现这3个零部件间存在一个干涉,图4-52中箭头所指的区域为干涉区域,干涉零件为“SW0903A GEAR DRIVE-1”和新建的零件“Design”。

通过分析可知,在创建零件“Design”拉伸时,拉伸方向2的3mm处和零件“SW0903A GEAR DRIVE-1”发生了干涉。

步骤17 编辑零件“Design”

右击设计树中的零件“Design”,选择【编辑】,如图4-53所示,此时会进入零件的编辑状态。

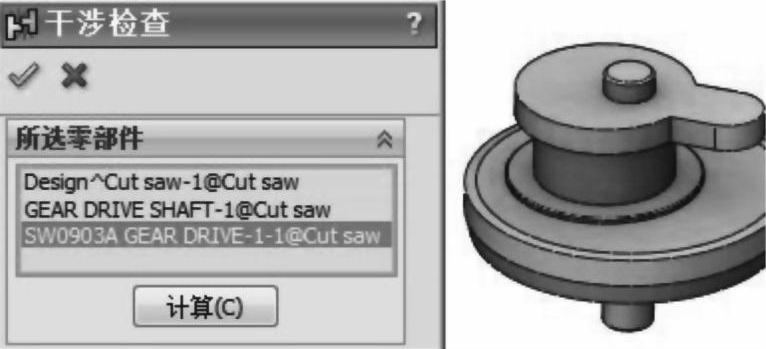

图4-52 显示干涉结果

步骤18 选择草图平面

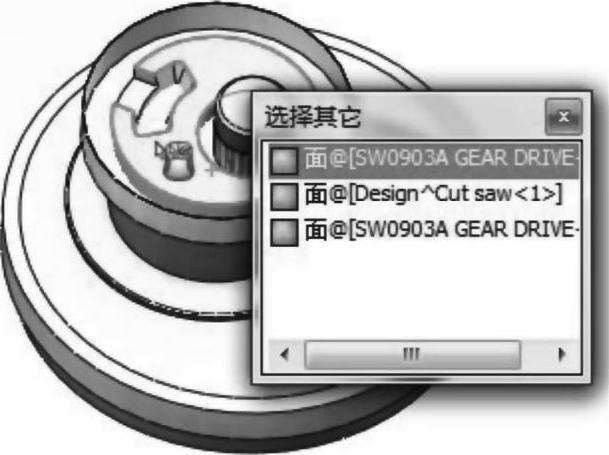

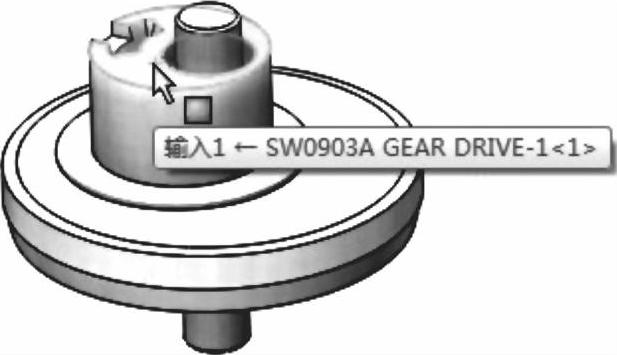

单击特征工具栏中的【草图绘制】,然后右击图4-54中所示区域,选择【选择其他】,并选择图4-55所示面为草图平面。

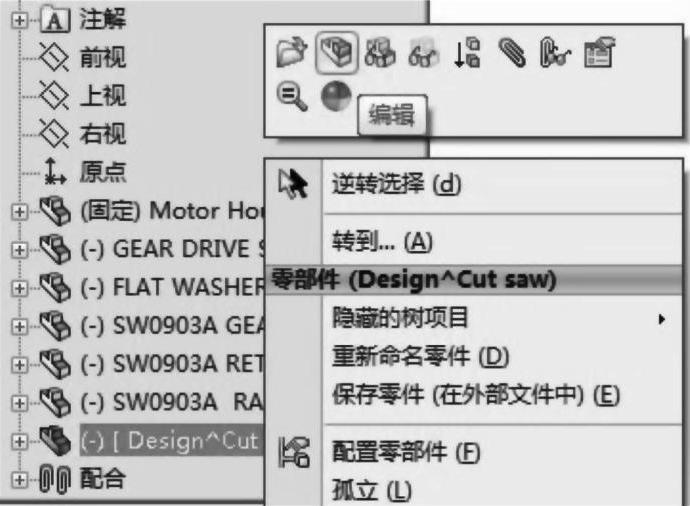

图4-53 编辑零部件

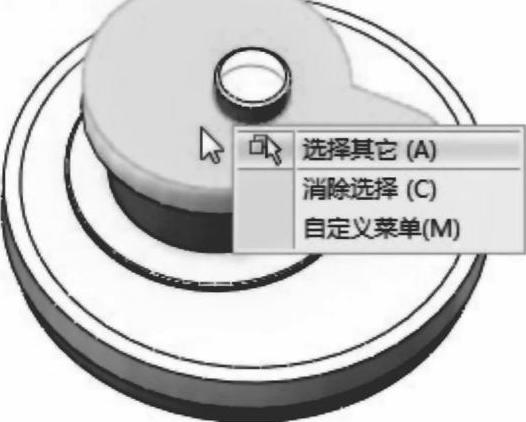

图4-54 通过【选择其他】选择看不到的面

步骤19 绘制草图

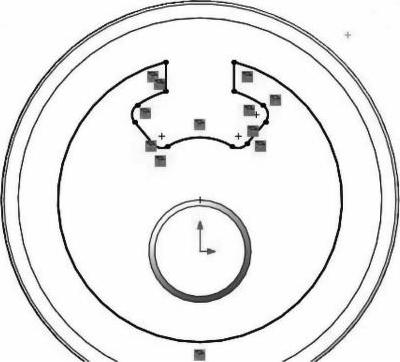

单击特征工具栏中【转换实体引用】,选择图4-56所示模型表面,将其轮廓转换实体到该草图平面,如图4-57所示。完成绘制后单击保存并退出草图。


图4-55 选择面


图4-56 选择模型表面

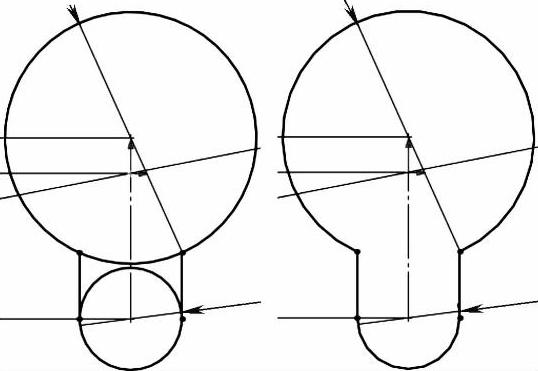

步骤20 创建“拉伸-切除”特征

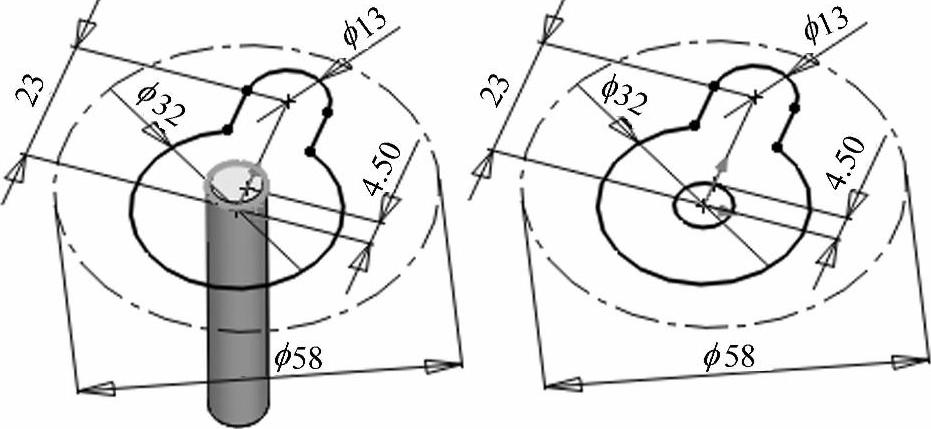

单击特征工具栏中的【拉伸切除】,并拉伸上一步绘制的草图轮廓。在【切除-拉伸】属性框中设置【给定深度】为3.00mm,注意拉伸方向,如图4-58所示。完成编辑后单击按钮978-7-111-45867-8-Chapter04-94.jpg退出。


图4-57 使草图轮廓封闭

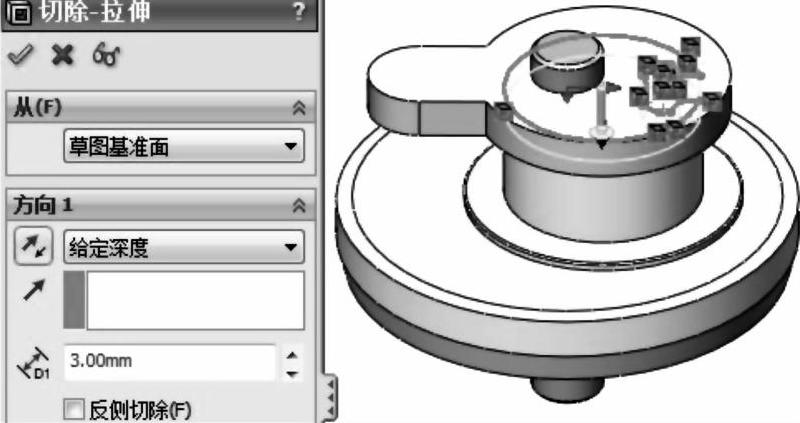

图4-58 创建“拉伸-切除”特征

步骤21 退出零件编辑

单击按钮978-7-111-45867-8-Chapter04-97.jpg,退出零件编辑状态,回到装配体中。

步骤22 再次进行静态干涉检查

重复“步骤15”,再次检查图4-52中的3个零件是否还存在干涉。

结果表明已经无干涉存在。

步骤23 显示隐藏的零部件

在特征工具栏中单击【显示隐藏的零部件】,会出现【显示隐藏】对话框,且所有被隐藏的零件将显示出来,如图4-59所示。此时只需单击零件的任何一处,该零件将被“取消隐藏”。

使用框选,一次性框选所有的零部件,此时所有被隐藏的零部件均被“取消隐藏”,并单击【退出显示-隐藏】。

步骤24 查看零件“Design”的运动情况

单击并拖动零件“Design”,查看其在装配体中的运动情况。

步骤25 动态干涉检查

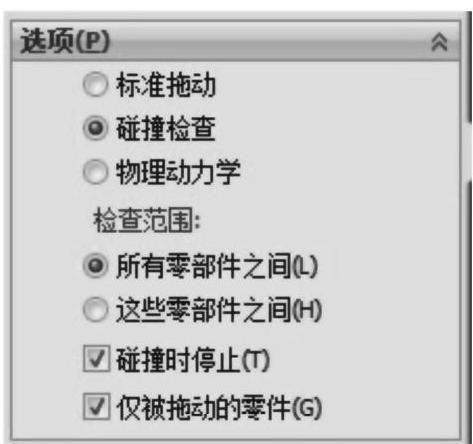

单击特征工具栏中的【移动零部件】,在其属性框中选择【选项】中的【碰撞检查】,在检查范围中选择【所有零部件之间】,并勾选【碰撞时停止】和【仅被拖动的零件】复选框,其他设置为默认,如图4-60所示。

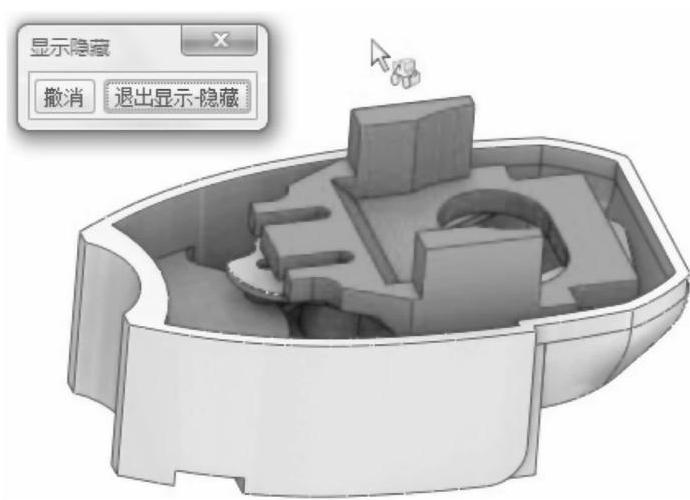

图4-59 显示隐藏的零部件


图4-60 设置碰撞检查参数

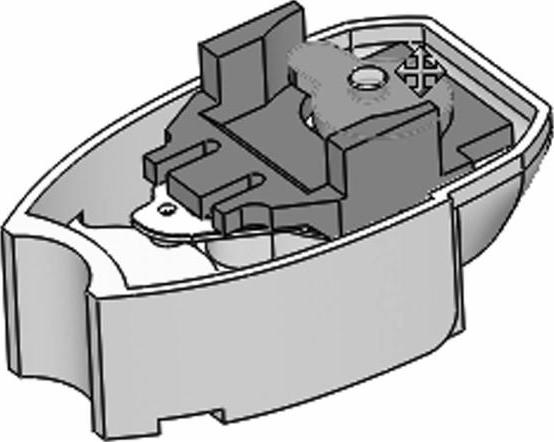

设置完成后选择图4-61所示模型表面,单击并拖动“零件1”绕圆周运动,当零件“Design”运动至图4-62中所示位置会停止运动。这是因为零件“Design”和“SW0903A RAKE FOLOOWER12-1”在此位置时会产生碰撞。单击按钮978-7-111-45867-8-Chapter04-100.jpg退出。

步骤26 编辑零件“Design”

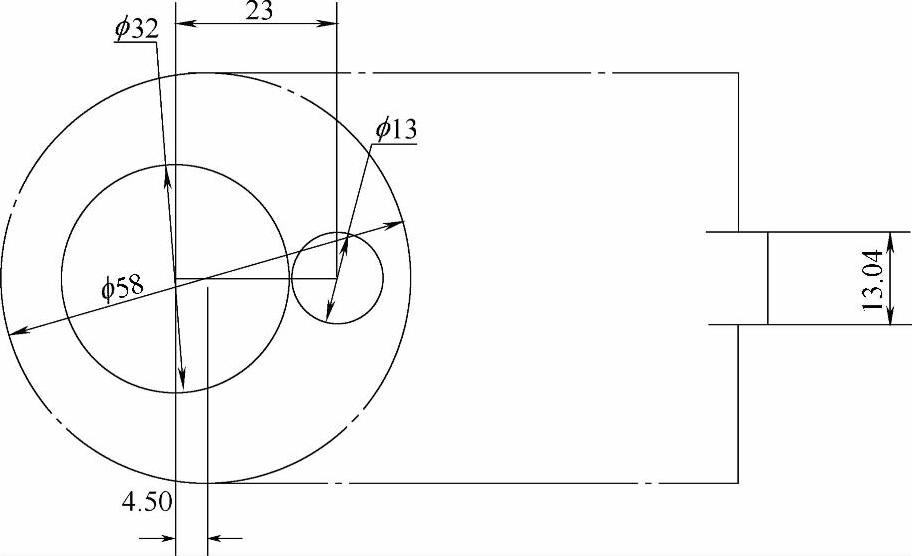

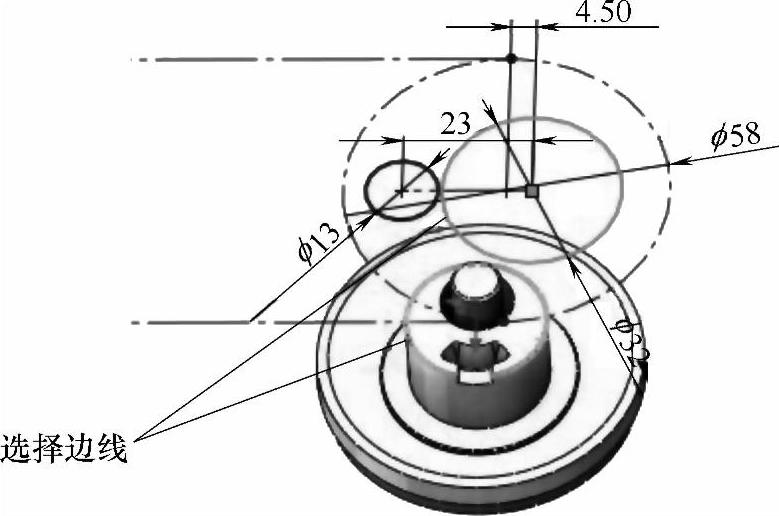

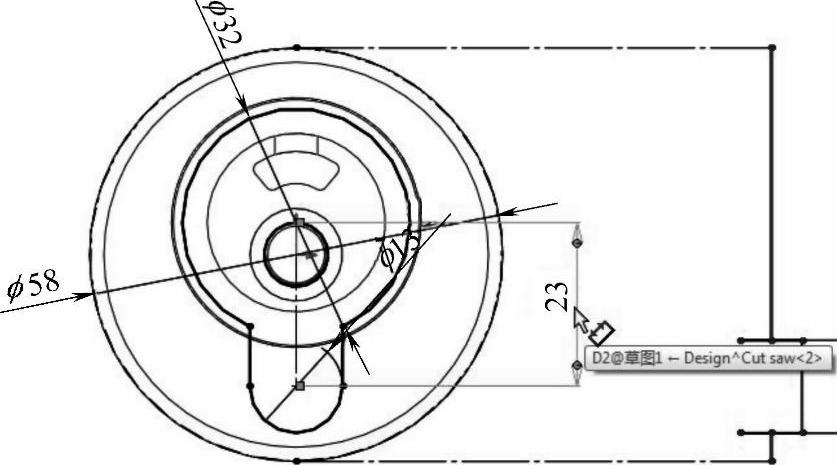

在设计树中右击新建零件“Design”并选择【编辑】,在设计树中找到【草图1】并右击选择【编辑草图】,将草图中的尺寸23mm改为20mm,如图4-62所示。编辑完成后保存并退出草图,退出零件编辑状态回到装配体。

步骤27 动态干涉检查

重复“步骤25”,再次使用动态干涉检查,检查是否还存在干涉。

此时已经无干涉,如有干涉可反复检查以上步骤或自行编辑来修改。

步骤28 保存并关闭装配体


图4-61 碰撞检查

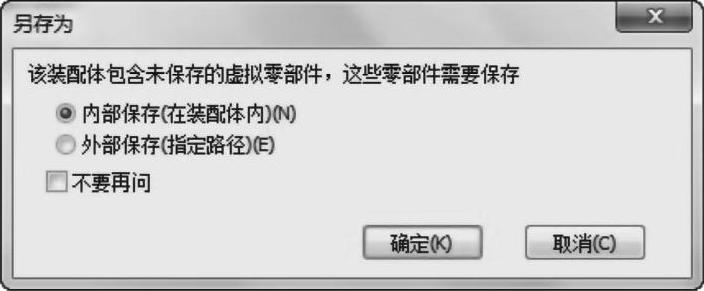

在保存装配体时将会弹出【另存为】对话框,如图4-63所示,选择【内部保存(在装配体内)】,并单击【确定】。保存在装配体内部的零部件称为虚拟零部件。


图4-62 编辑零件“Design”


图4-63 选择保存方式
