装配图4-2所示的“装载机”装配体。

步骤1 创建装配体

打开SolidWorks并新建一个装配体文件。

步骤2 插入第一个零部件

在装配体设计树【开始装配体】属性框中单击【浏览】，在弹出的【开始装配体】对话框中选择“装载机”文件夹中的“后体”零部件，勾选“图形预览”，单击按钮以放置零部件，如图4-3所示。

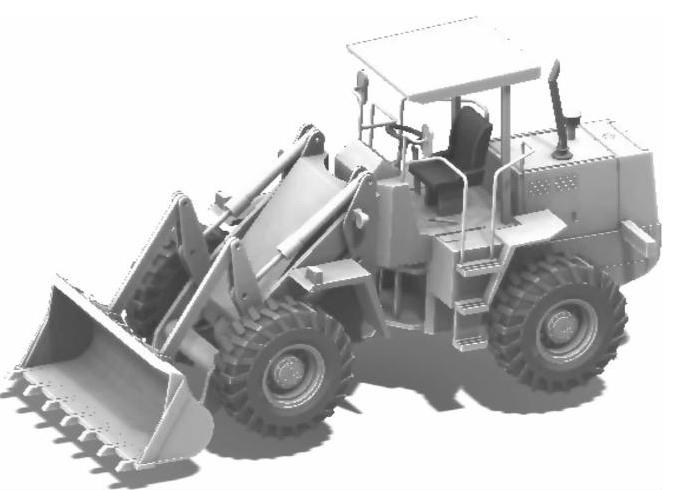

图4-2 “装载机”装配体

提示

单击界面任何一处即可将模型放置到装配体中，这里请勿进行此操作。

在装配体中插入的第一个零部件会自动添加一个【固定】配合，此零件的自由度均被固定，无法进行移动和旋转，可通过右击选择【浮动】来解除【固定】。直接单击按钮以放置零件是要将零件的坐标系和装配体的坐标系重合，所以通常第一个插入到装配体中的零部件往往是基座、箱体之类的重要组成部件。

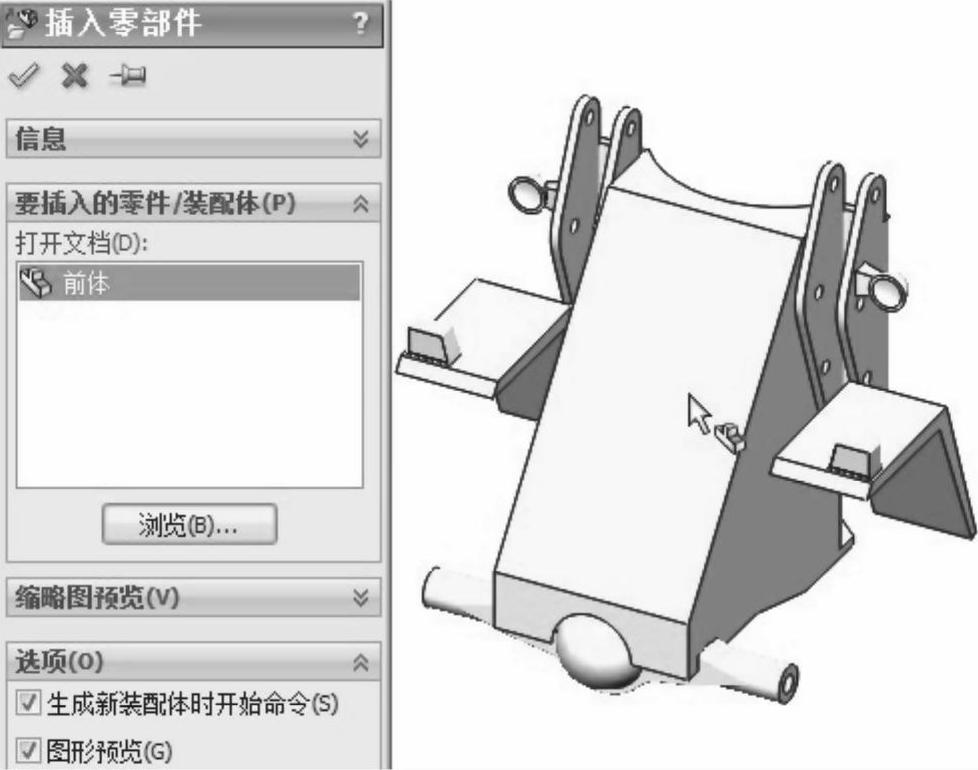

步骤3 插入“前体”零部件

单击菜单栏的【插入】/【零部件】/【现有零件/装配体】，或者直接单击常用特征工具栏中【装配体】/【插入零部件】。在左边【插入零部件】属性框中单击【浏览】，在弹出的【插入零部件】对话框中选择“装载机”文件夹中的“前体”零部件，单击打开并插入到装配体中，此时在图形界面任意一处单击可将“前体”零部件放置到装配体中，如图4-4所示。

图4-3 插入“后体”零部件

图4-4 插入“前体”零部件

步骤4 装配零部件

第二个插入到装配体中的零部件将不会被添加【固定】配合，此时的零部件将具有6个自由度，可通过鼠标轻松地控制零部件的移动和旋转。

1）左键：选择模型的一个面单击按住并移动鼠标，便可拖动零部件。

2）右键：选择模型的一个面右击按住并移动鼠标，便可旋转零部件。

3）中键：按住鼠标中键并移动鼠标，便可旋转整个装配体。

移动和旋转零部件还可通过常用特征工具栏中【装配体】/【移动零部件】来编辑。

在装配零部件之前需要了解整个装配体中各零部件之间的连接关系，然后再进行装配。此外，在装配时，需要将零部件放置到合适的位置再进行装配，这样可便于后期添加配合。

步骤5 添加【重合】配合

单击菜单栏中【插入】/【配合】，或者直接单击常用特征工具栏中【装配体】/【配合】，在左边属性框中选择【配合】选项组，分别选择“前体”和“后体”零件的一个面，此时软件会默认为【重合】配合，如图4-5所示。如果需要添加平行或其他的配合，则直接在属性框中选择即可。完成操作后单击按钮。

注意

此时并没有退出【配合】命令。

图4-5 添加【重合】配合

步骤6 添加【同轴心】配合

在没有退出【配合】命令的情况下，继续在属性框中选择【配合】选项组，并按图4-6所示各选择“前体”和“后体”零件的一个圆柱孔面，此时软件会默认为【同轴心】配合，完成操作后单击按钮。

图4-6 添加【同轴心】配合

步骤7 添加【重合】配合

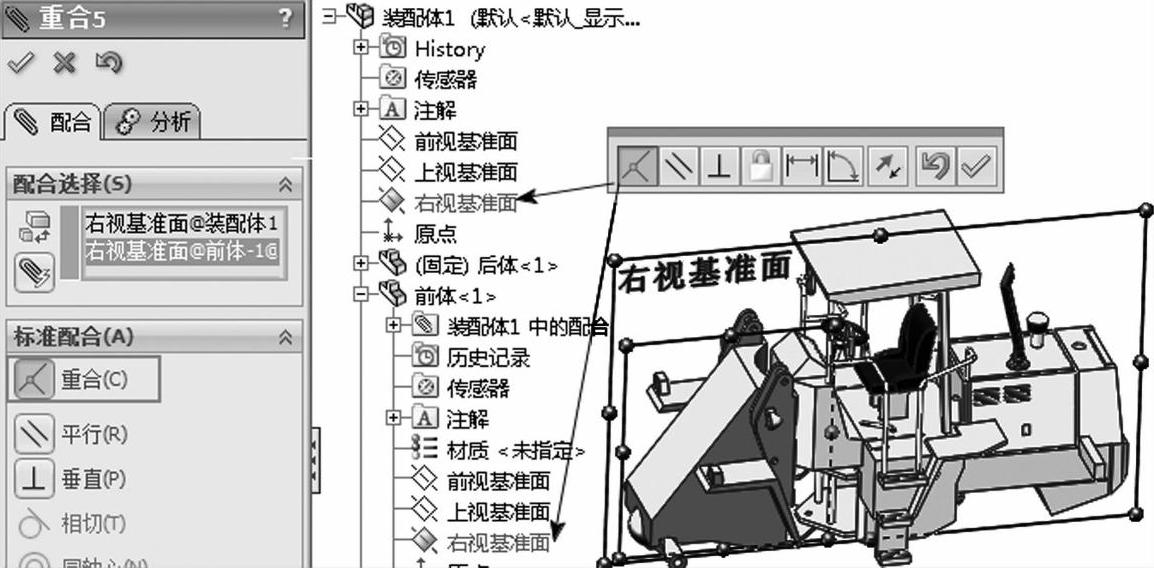

继续在属性框中选择【配合】选项组，并按图4-7所示在设计树中各选择“前体”和“后体”零件的右视基准面，此时软件会默认为【重合】配合，完成操作后单击按钮。

再次单击按钮便可退出【配合】命令。

步骤8 查看配合

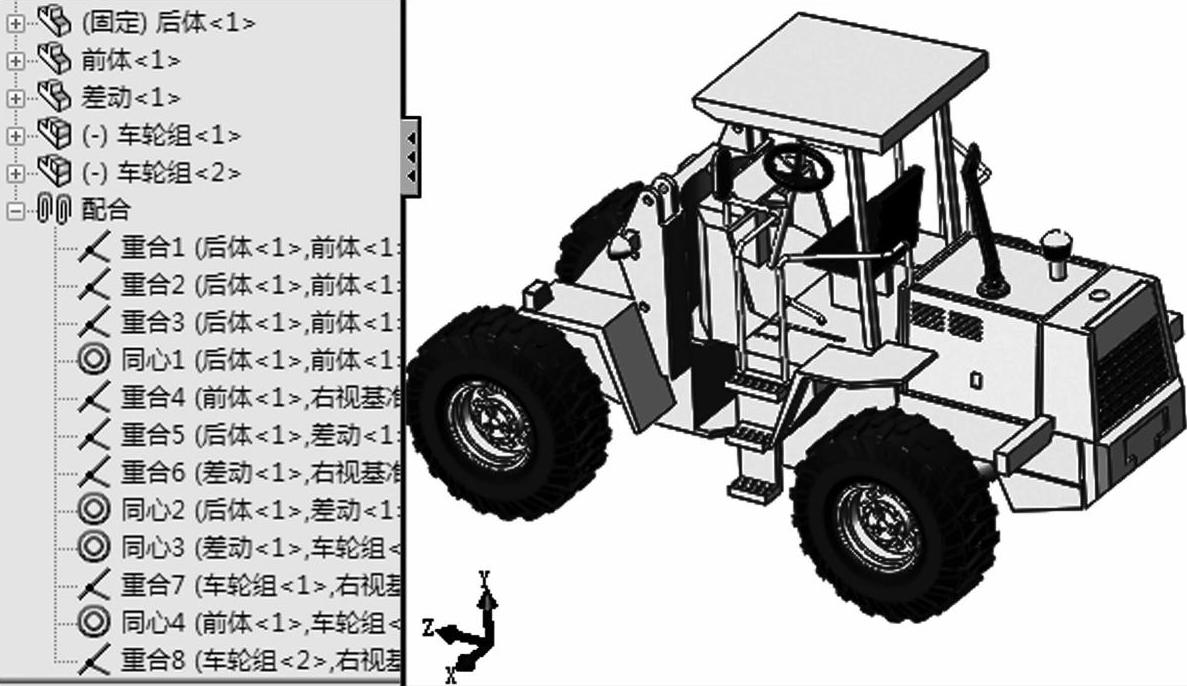

单击设计树中“”前面的“”号，便可预览装配体中所有添加过的3个配合，如图4-8所示，也可通过右击配合对其进行编辑。

图4-7 添加【重合】配合

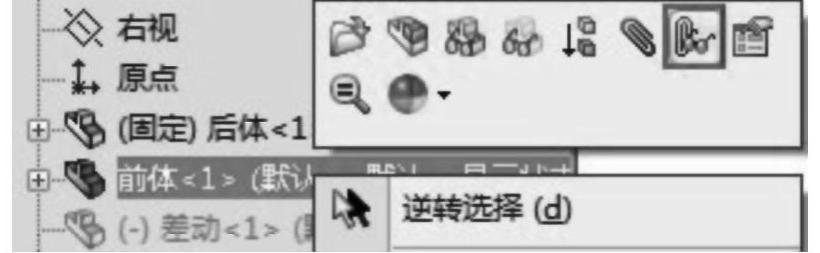

如果需要查看某一个零部件上所有的配合，可通过右击设计树中该零部件并单击【查看配合】，即会在弹出的对话框中看到所有的配合，如图4-9所示。

图4-8 “配合”设计树

图4-9 查看配合

步骤9 插入“差动”零部件

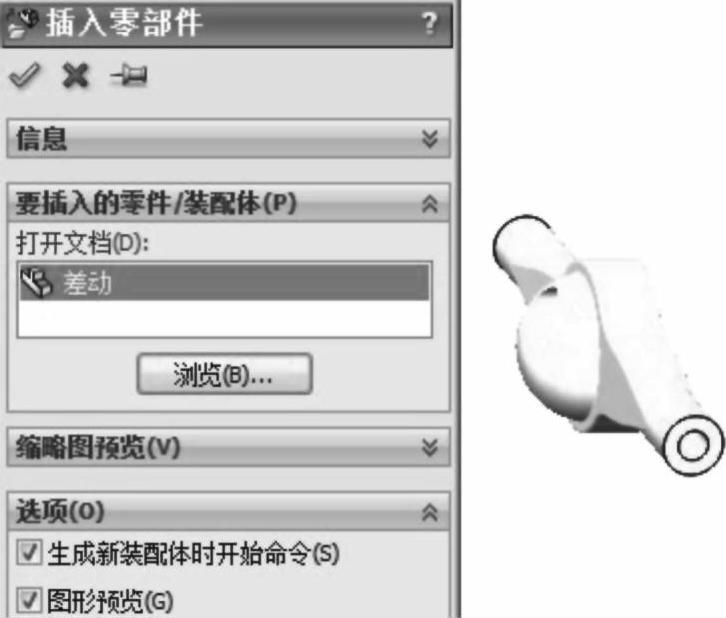

单击常用特征工具栏中【装配体】/【插入零部件】，在左边【插入零部件】属性框中单击【浏览】，在弹出的对话框中选择“装载机”文件夹中的“差动”零部件，单击【打开】并插入到装配体中，此时在图形界面任意一处单击将“差动”零部件放置到装配体中，如图4-10所示。

步骤10 添加【重合】配合

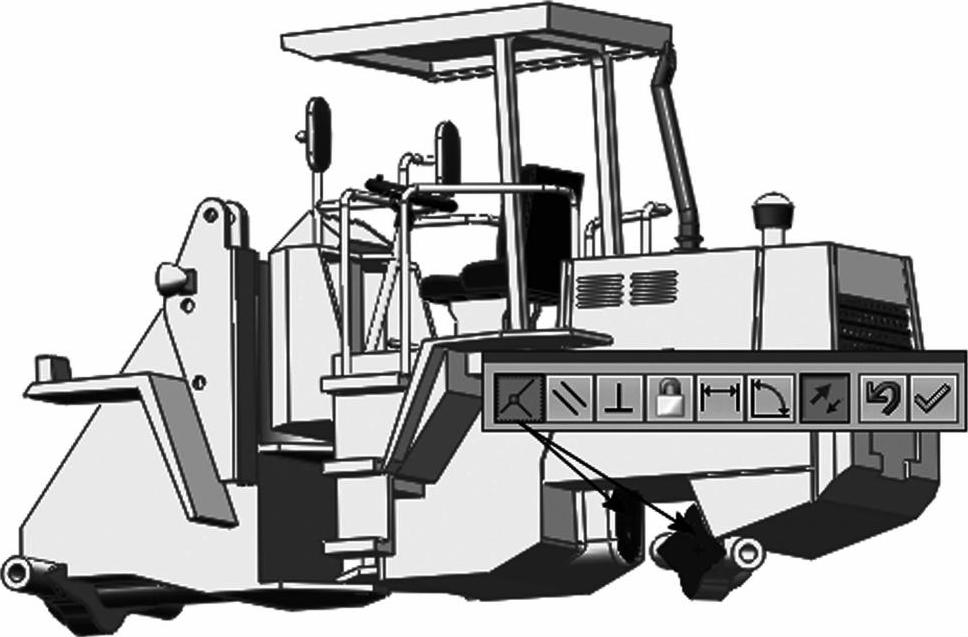

单击常用特征工具栏中【装配体】/【配合】，在左边属性框中选择【配合】选项组，并按图4-11所示选择“后体”和“差动”零件的一个面，此时软件会默认为【重合】配合，如果默认不是【重合】配合，可手动选择【重合】，完成操作后单击按钮，无需退出【配合】命令。

图4-10 插入“差动”零部件

图4-11 添加【重合】配合

步骤11 添加【同轴心】配合

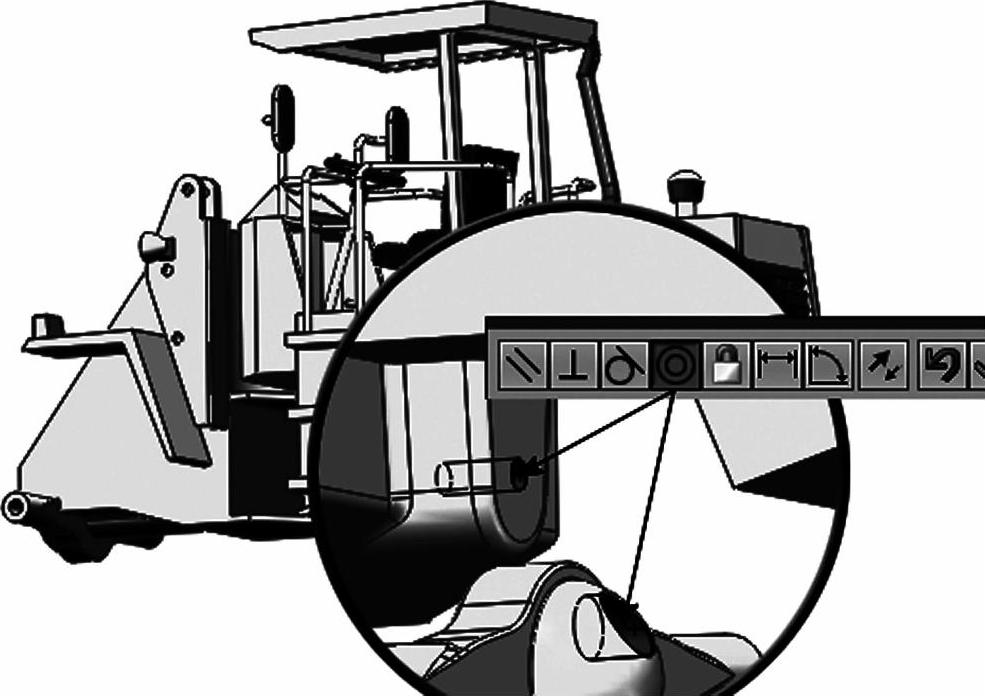

继续在属性框中选择【配合】选项组，并按图4-12所示在设计树中选择“后体”和“差动”零件的一个圆柱孔面，此时软件会默认为【同轴心】配合，完成操作后单击按钮。

图4-12 添加【同轴心】配合

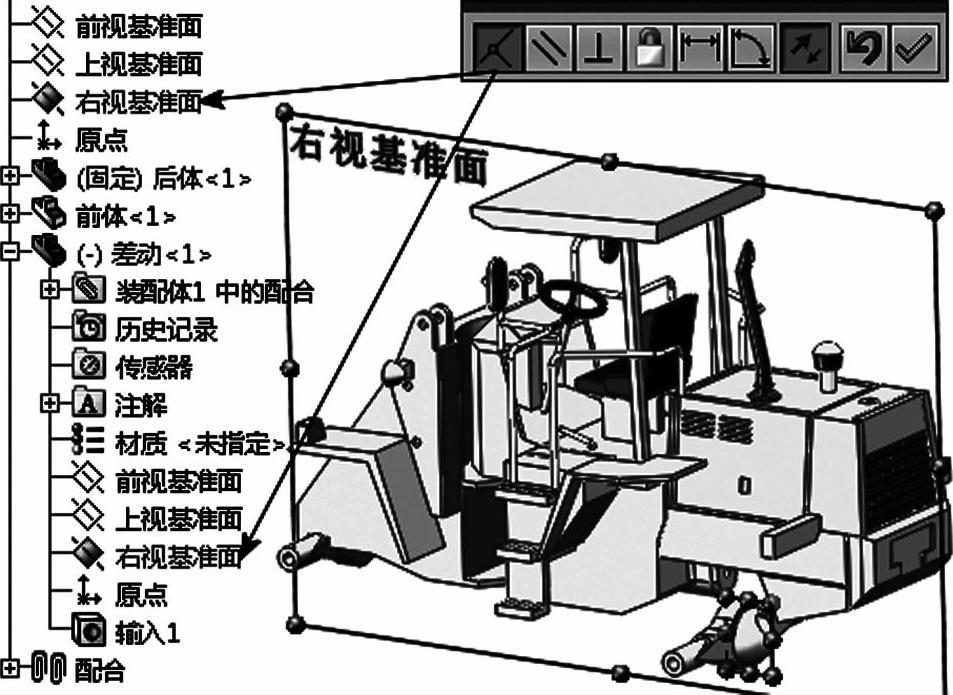

步骤12 添加【重合】配合

继续在属性框中选择【配合】选项组，并按图4-13所示在设计树中各选择“后体”和“差动”零件的右视基准面，此时软件会默认为【重合】配合，完成操作后单击按钮。

再次单击按钮退出【配合】命令。

图4-13 添加【重合】配合

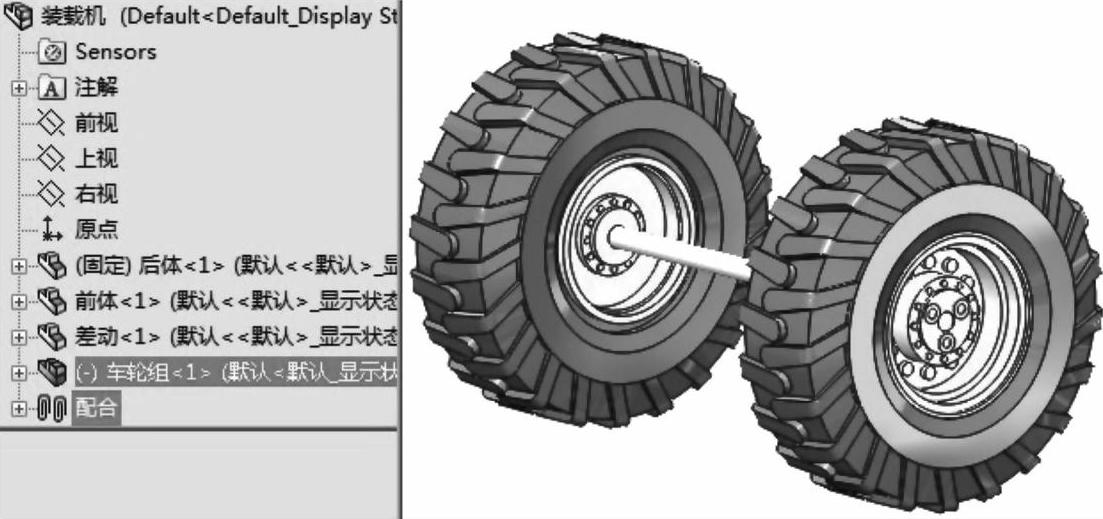

步骤13 插入“车轮组”装配体

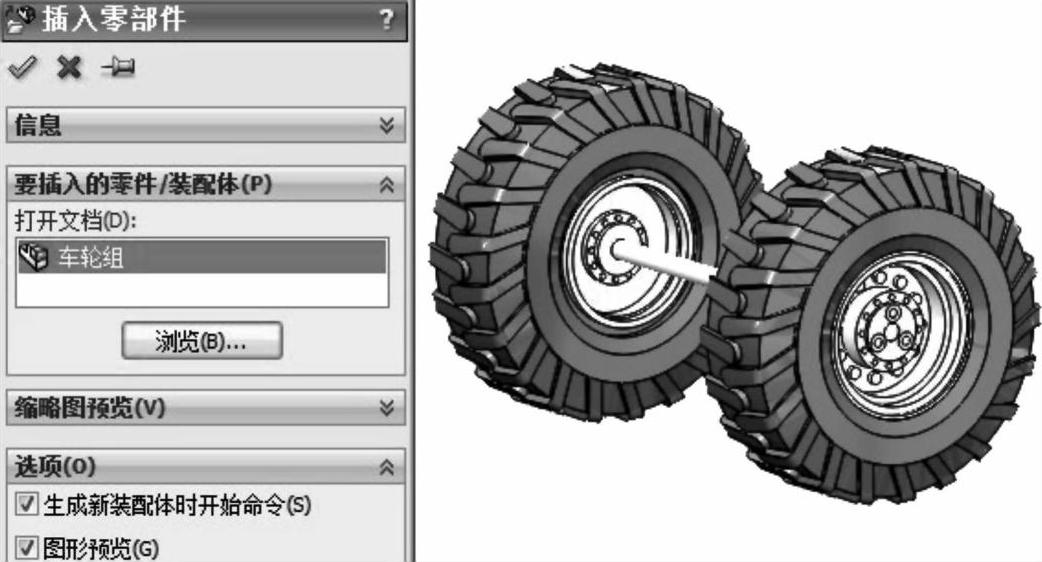

单击常用特征工具栏中【装配体】/【插入零部件】，在左边【插入零部件】属性框中单击【浏览】，在弹出的对话框中选择“装载机”文件夹中的“车轮组”装配体，单击【打开】并插入到装配体中，此时在图形界面任意一处单击将“车轮组”装配体放入，如图4_-14所示。

被插入到装配体中的装配体称之为子装配体。

图4-14 插入“车轮组”装配体

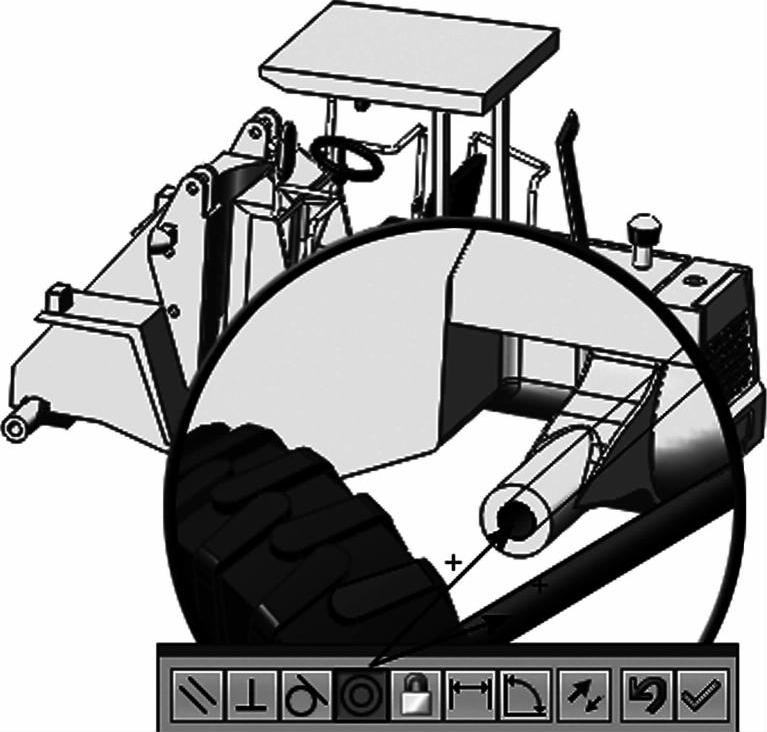

步骤14 添加【同轴心】配合

单击常用特征工具栏中【装配体】/【配合】，在左边属性框中选送【配合】选项组，并按图4-15所示选择“车轮组”和“差动”零件的一个面，此时软件会默认为【同轴心】配合，如果默认不是【同轴心】配合，可手动选择【同轴心】，完成操作后单击按钮，无需退出【配合】命令。

图4-15 添加【同轴心】配合

步骤15 添加【重合】配合

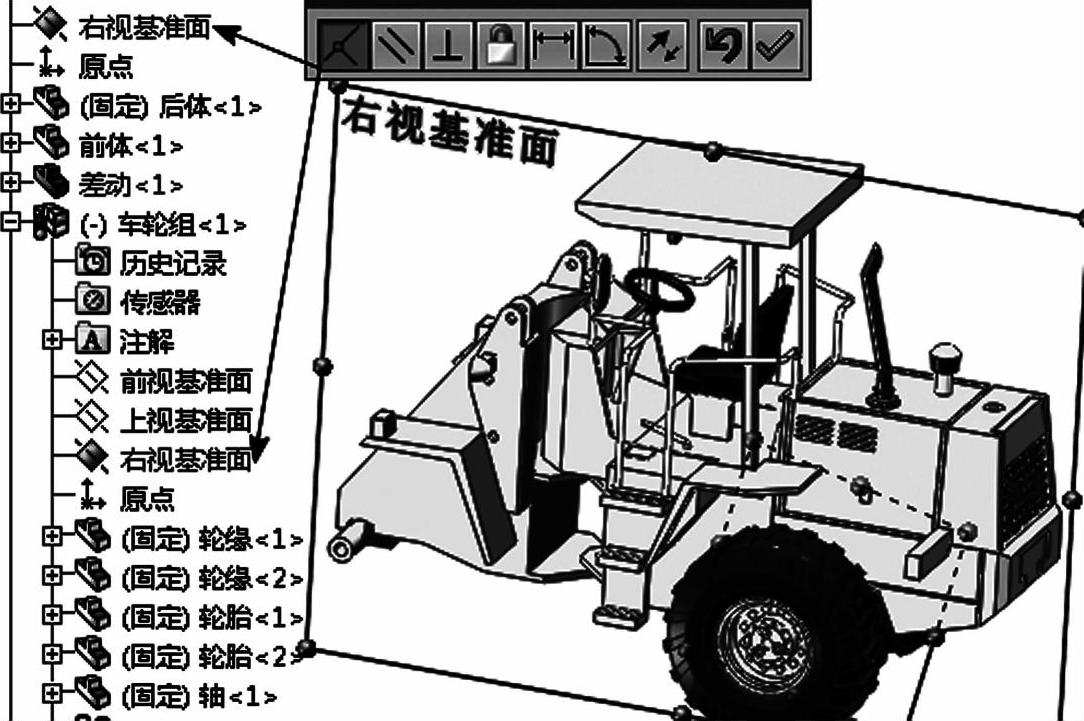

继续在属性框中选择【配合】选项组，并按图4-16所示在设计树中选择子装配体“车轮组”和“差动”零件的右视基准面，此时会默认为【重合】配合，完成操作后单击按钮。

再次单击按钮退出【配合】命令。此时的子装配体“车轮组”还剩下一个旋转自由度，可通过单击拖动来进行旋转。

步骤16 复制子装配体“车轮组”

在装配体设计树中找到子装配体“车轮组”，按住＜Ctrl＞键并拖动该子装配体到模型界面，复制一个子装配体，如图4-17所示。

图4-16 添加【重合】配合

(www.daowen.com)

图4-17 复制子装配体“车轮组”

步骤17 装配子装配体“车轮组”

使用“步骤14”和“步骤15”的方法装配复制的子装配体“车轮组”，将其与零件“前体”分别添加【同轴心】和【重合】配合，使其只剩下一个旋转自由度，如图4-18所示。

图4-18 装配子装配体“车轮组”

步骤18 插入子装配体“装载组”

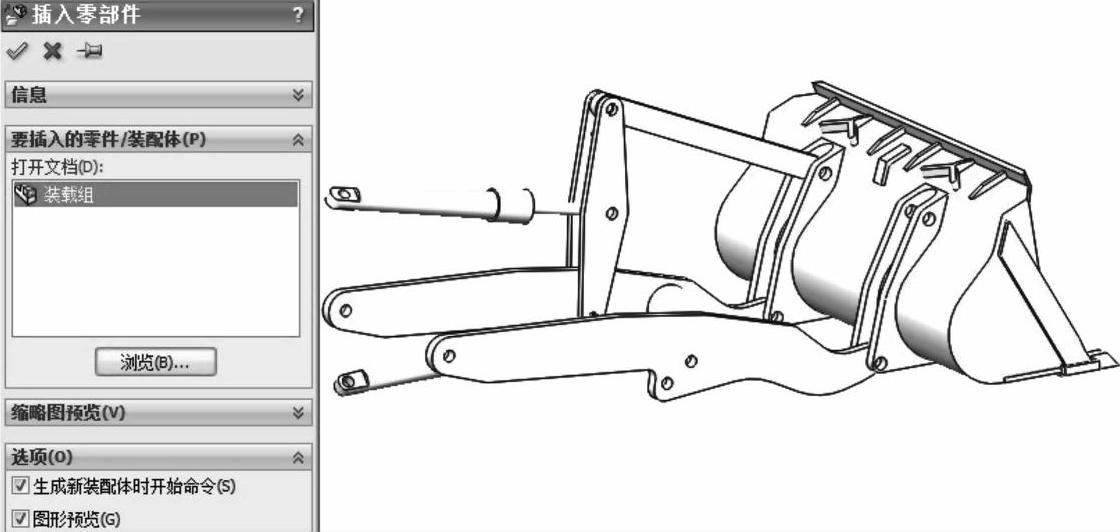

单击常用特征工具栏中【装配体】/【插入零部件】，在左边【插入零部件】属性框中单击【浏览】，在弹出的对话框中选择“装载机”文件夹中的“装载组”装配体，单击打开并插入到装配体中，在图形界面任意一处单击将“装载组”装配体放入，如图4-19所示。

图4-19 插入子装配体“装载组”

步骤19 添加【宽度】配合

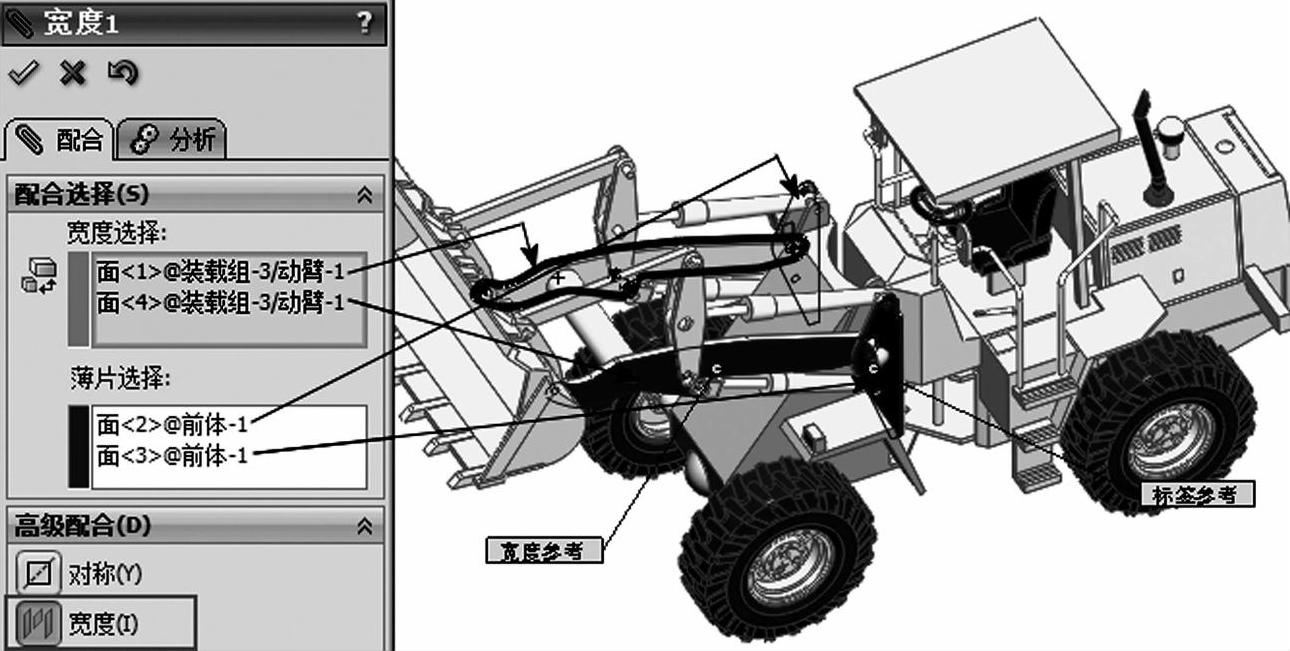

单击常用特征工具栏中【装配体】/【配合】，在属性框的【高级配合】中选择【宽度】配合，并按图4-20所示在【宽度选择】中选择零件“动臂”前后两对称平面，在【薄片选择】中选择零件“前体”前后两对称平面，完成操作后单击按钮。

图4-20 添加【宽度】配合

步骤20 将【刚性】变为【柔性】

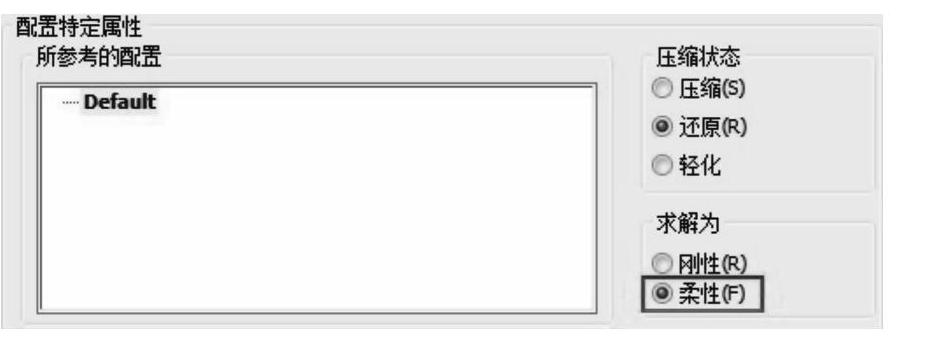

被插入到装配体中的子装配体“装载组”存在自由度，使用【移动零部件】移动该子装配体时会发现无法操作，这是由于当子装配体插入到装配体中时会默认视为一个刚性体。可在设计树中右击该子装配体，选择【零部件属性】（图4-21），在弹出的【配置特定属性】对话框中选择【柔性】（图4-22），将刚性体（其图标显示为）变为柔性体（其图标显示为）。

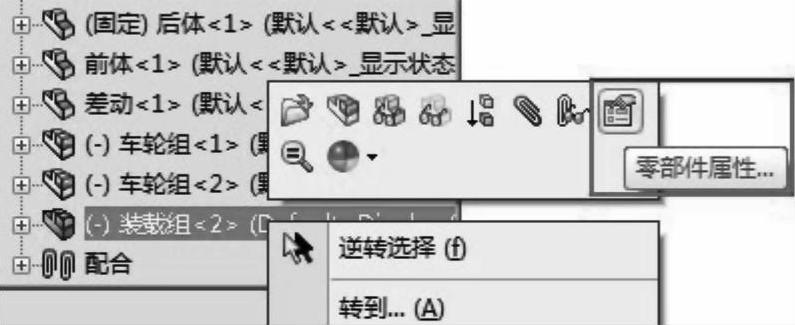

图4-21 零部件属性

图4-22 将【刚性】变为【柔性】

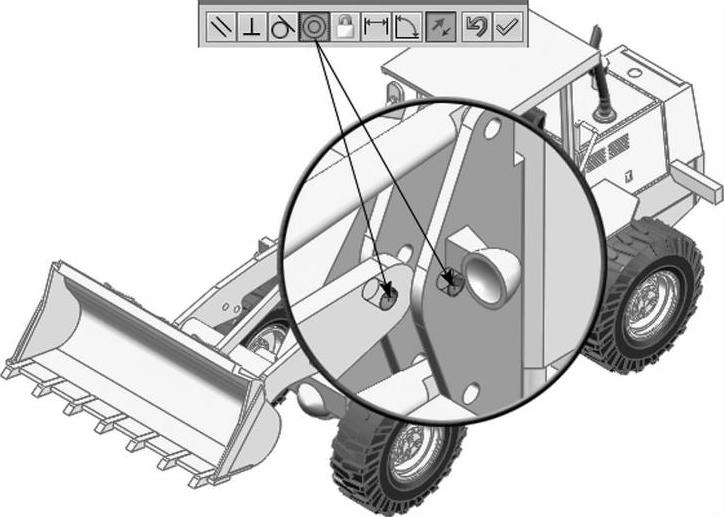

步骤21 添加【同轴心】配合

按图4-23所示选择零件“动臂”的孔面和零件“前体”的孔面，此时会默认为【同轴心】配合，完成操作后单击按钮。

图4-23 添加【同轴心】配合

步骤22 添加【同轴心】配合

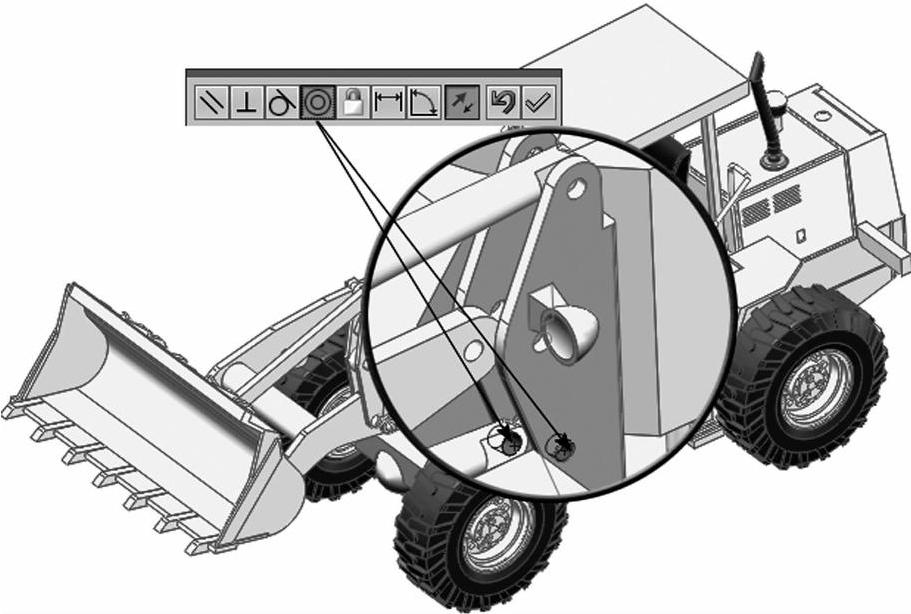

按图4-24所示选择零件“前体”的孔面和零件“摇臂气缸”的孔面，此时会默认为【同轴心】配合，完成操作后单击按钮。

图4-24 添加【同轴心】配合

步骤23 添加【同轴心】配合

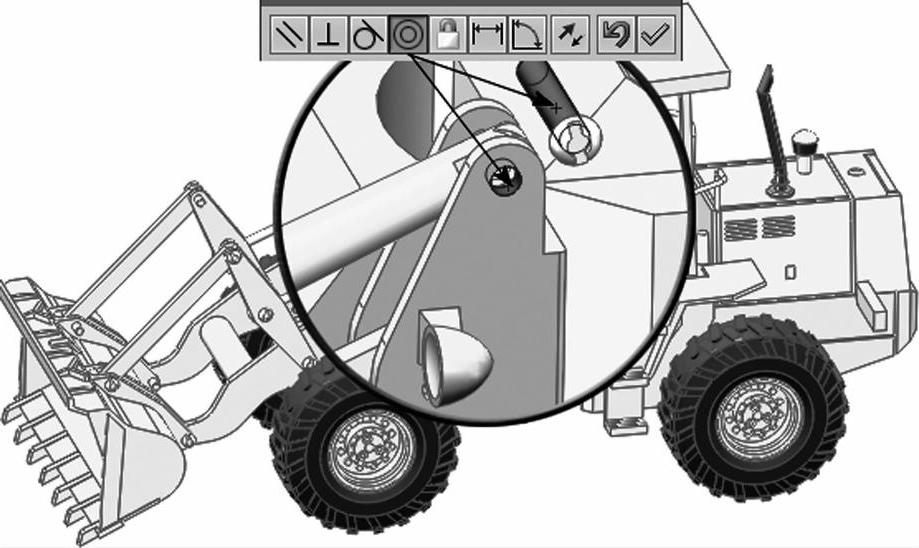

按图4-25所示选择零件“前体”的孔面和零件“动臂油缸”的孔面，此时会默认为【同轴心】配合，完成操作后单击按钮。

再次单击按钮，退出【配合】命令。

图4-25 添加【同轴心】配合

步骤24 打开子装配体

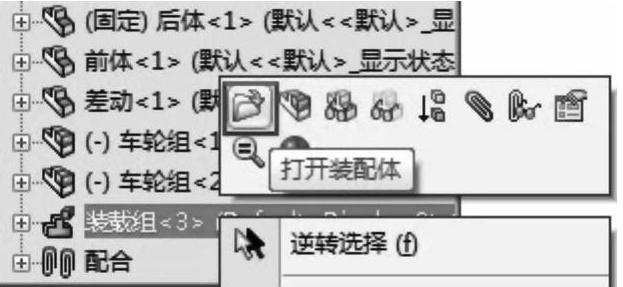

在设计树中右击子装配体“装载组”，选择【打开装配体】，如图4-26所示。

步骤25 创建镜像零部件

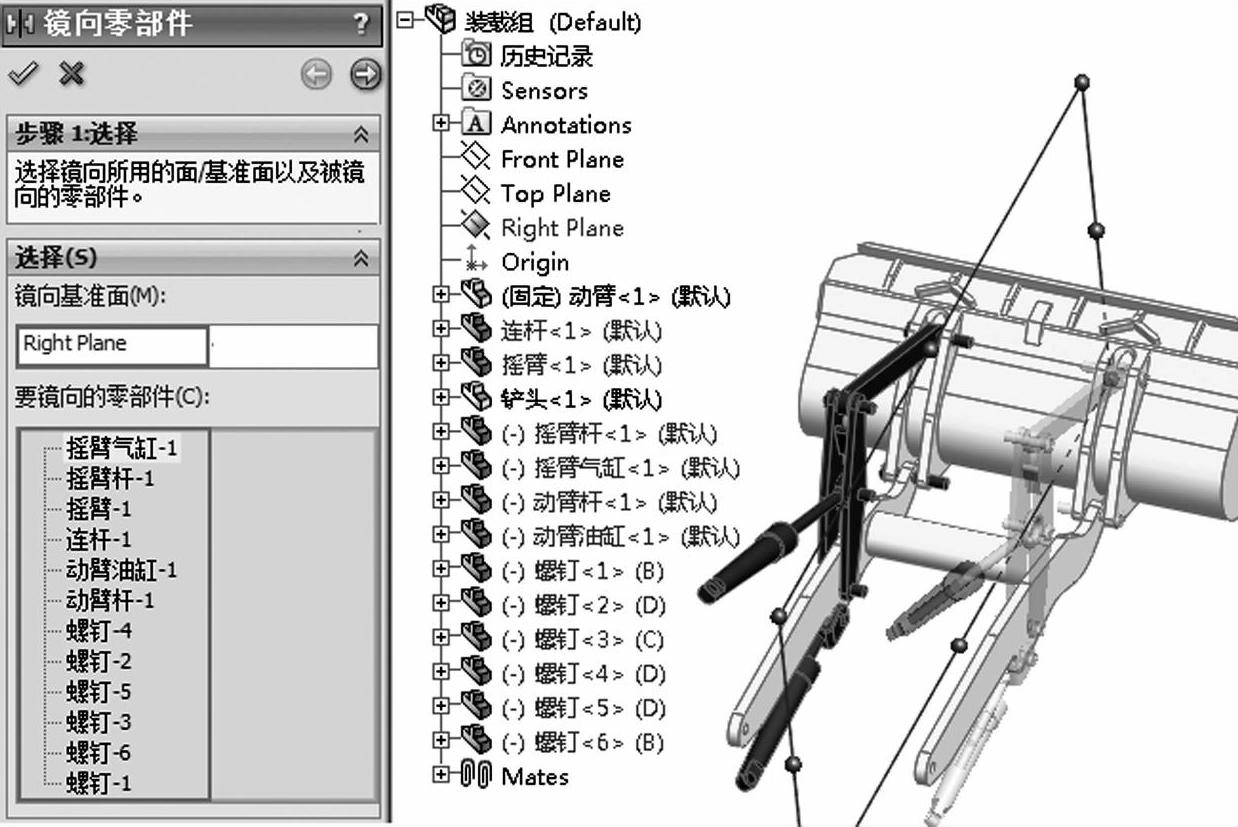

单击常用特征工具栏中【装配体】/【线性零部件阵列】/【镜像零部件】，在左边设计树中选择“右视基准面”为镜像基准面，并按图4-27所示，在要镜像的零部件对话框中选择要镜像的零部件，此处选择除“动臂”、“铲头”之外的所有零部件，编辑完成后单击按钮，接着单击按钮完成操作。

图4-26 打开子装配体

图4-27 镜像零部件

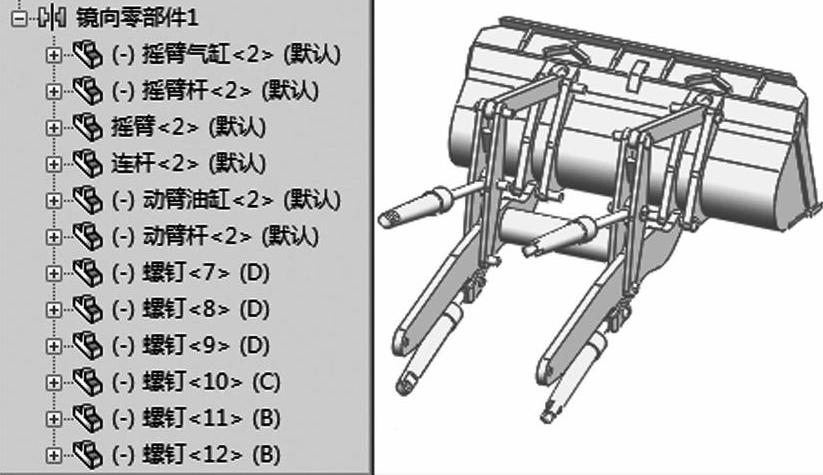

装配体中被镜像过来的零部件，会保持原有零件的自由度和约束关系，如图4-28所示。完成操作后关闭并保存文件。

步骤26 插入零部件

回到大装配体中，单击常用特征工具栏中【装配体】/【插入零部件】，在左边【插入零部件】属性框中单击【浏览】，在弹出的对话框中选择“装载机”文件夹中的“螺钉”文件，单击打开并插入到装配体中，在图形界面任意一处单击将其放入。

步骤27 添加【重合】配合

图4-28 镜像完成

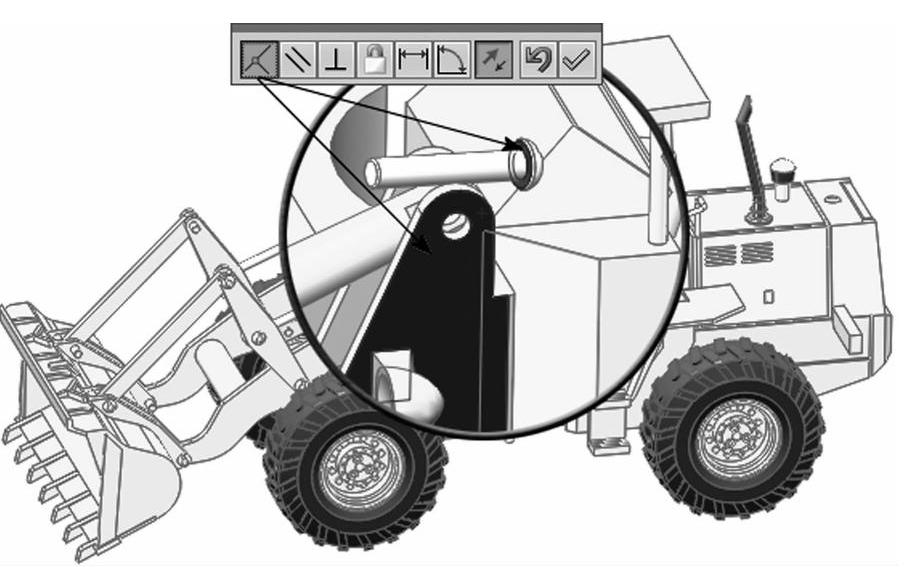

单击常用特征工具栏中【装配体】/【配合】，在左边属性框中选择【配合】选项组，并按图4-29所示各选择“前体”和“螺钉”零件的一个面，此时软件会默认为【重合】配合，完成操作后单击按钮。

步骤28 添加【同轴心】配合

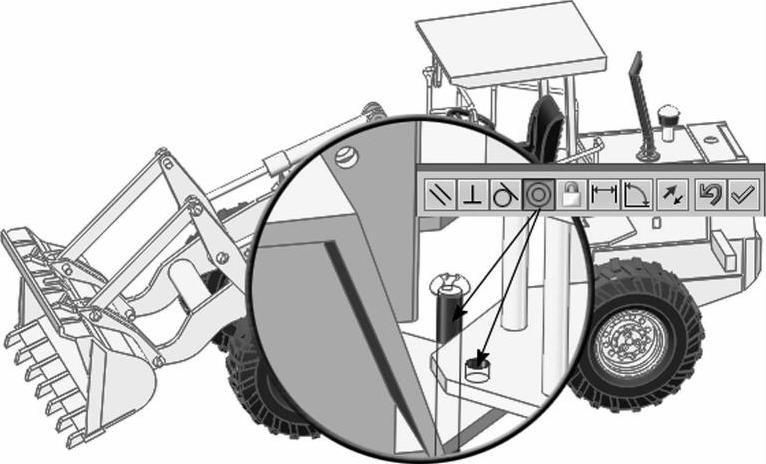

按图4-30所示选择零件“前体”的孔面和零件“螺钉”的圆柱面，此时会默认为【同轴心】配合，完成操作后单击按钮。再次单击按钮退出【配合】命令。

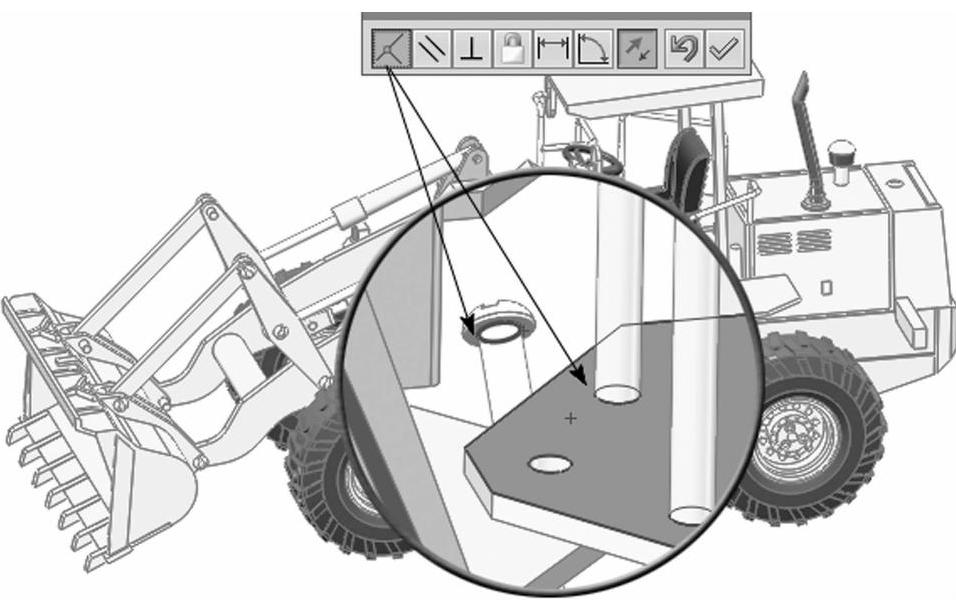

图4-29 添加【重合】配合

图4-30 添加【同轴心】配合

步骤29 复制零部件

在设计树中找到零件“螺钉”，按住＜Ctrl＞键同时拖动零件，将其拖入到图形界面中以复制一个新“螺钉”。或者使用【插入零部件】重新插入一次。

步骤30 切换配置

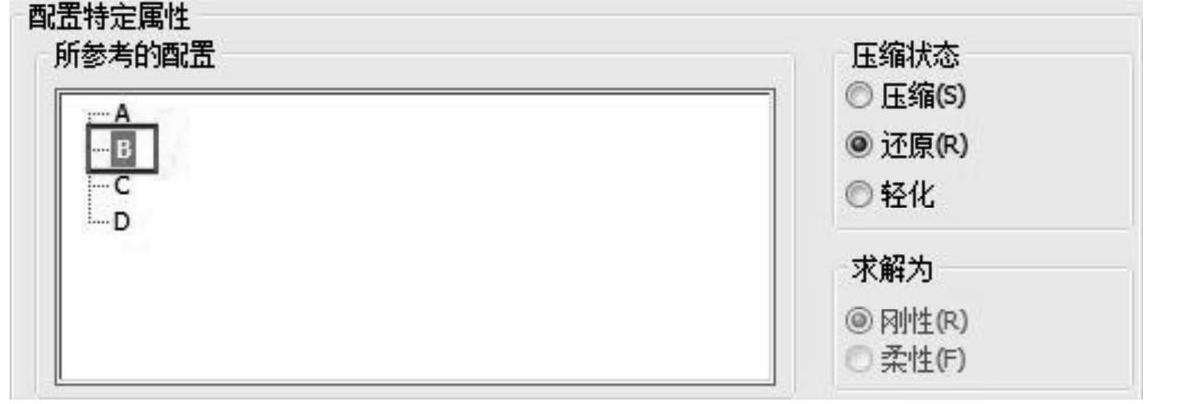

在设计树中找到步骤29复制的零件“螺钉”后右击，单击按钮，并按图4-31所示，在【配置特定属性】对话框中将【所参考的配置】从“A”切换到“B”，完成操作后单击【确定】。不同配置代表不同长度的零部件。

图4-31 切换配置

步骤31 添加【重合】配合

单击常用特征工具栏中【装配体】/【配合】，在左边属性框中选中【配合】选项组，并按图4-32所示选择零件“前体”和零件“螺钉”（配置B）的一个面，并选择【重合】配合，完成操作后单击按钮。

图4-32 添加【重合】配合

步骤32 添加【同轴心】配合

按图4-33所示选择零件“前体”的孔面和零件“螺钉”（配置B）的圆柱面，并选择【同轴心】配合，完成操作后单击按钮。

再次单击按钮退出【配合】命令。

图4-33 添加【同轴心】配合

步骤33 装配剩下的螺钉

重复“步骤29”～“步骤32”，添加剩下的2个螺钉，如图4-34所示。

图4-34 装配剩下的螺钉

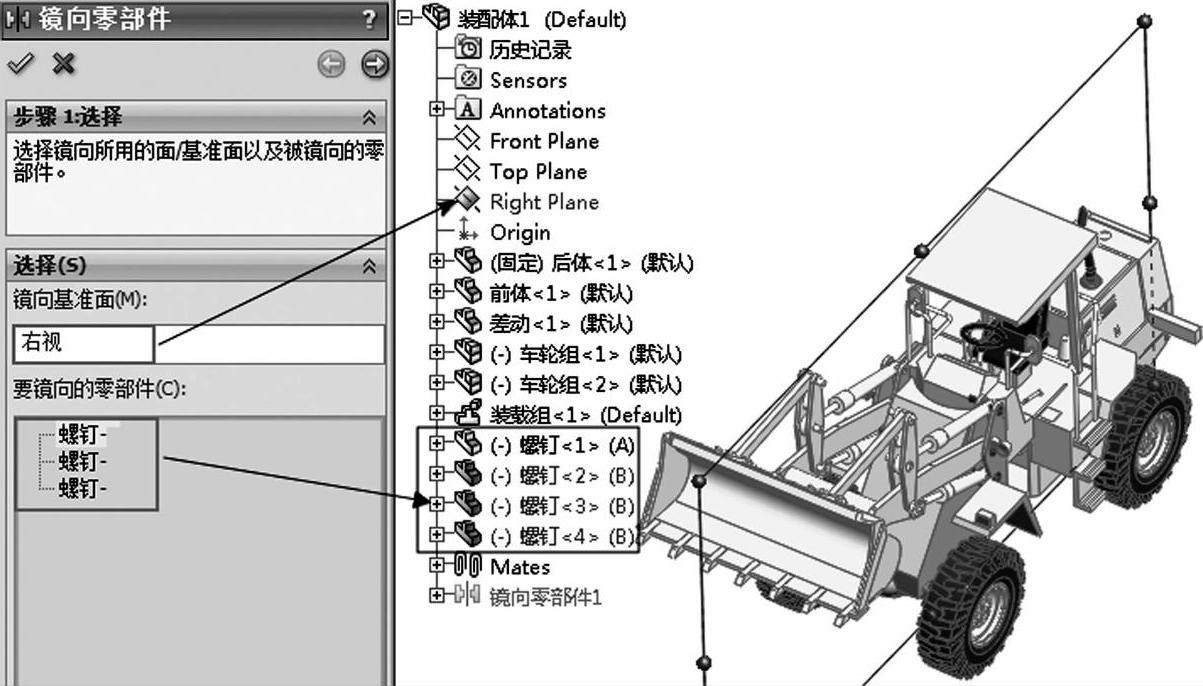

步骤34 镜像装配体

参照“步骤25”创建图4-35所示装配体，镜像“步骤29”、“步骤33”所创建的3个螺钉。

完成操作后单击按钮。

图4-35 镜像装配体

步骤35 保存并关闭装配体文件
