练习1

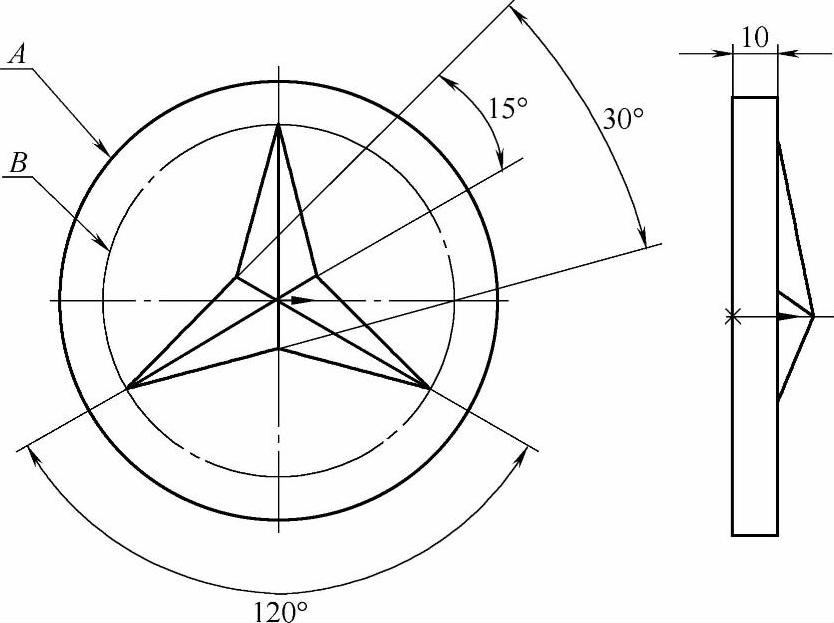

使用【拉伸】建立如图3-125所示三角星模型。设置文档属性，识别正确的草图平面，应用正确的草图与特征工具，并指定材料。根据提供的信息计算零件的总质量、体积和质心的位置。

已知：A=100（直径），B=80（直径），拔模角度为50°。

材料：6061铝合金。

密度：2700kg/m³。

单位系统：MMGS。

小数位数：2。练习2

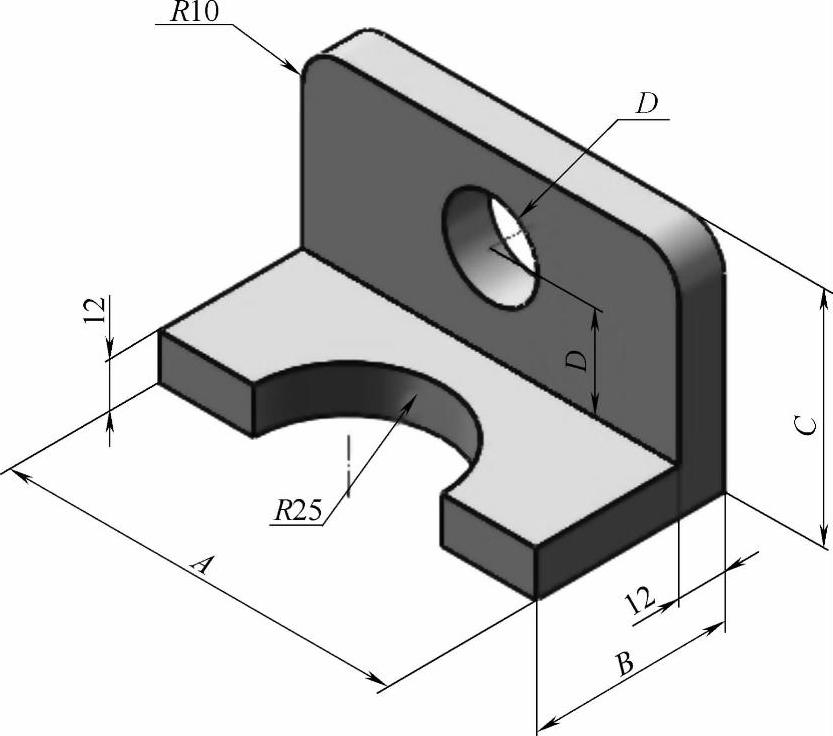

建立如图3-126所示模型。设置文档属性，识别正确的草图平面，应用正确的草图与特征工具，并指定材料。根据提供的信息计算零件的总质量、体积和质心的位置。

已知：A=100，B=50，C=60，D=25。

材料：6061铝合金。

密度：2700kg/m³。

单位系统：MMGS。

小数位数：2。

图3-125 三角星模型

图3-126 固定件1

练习3

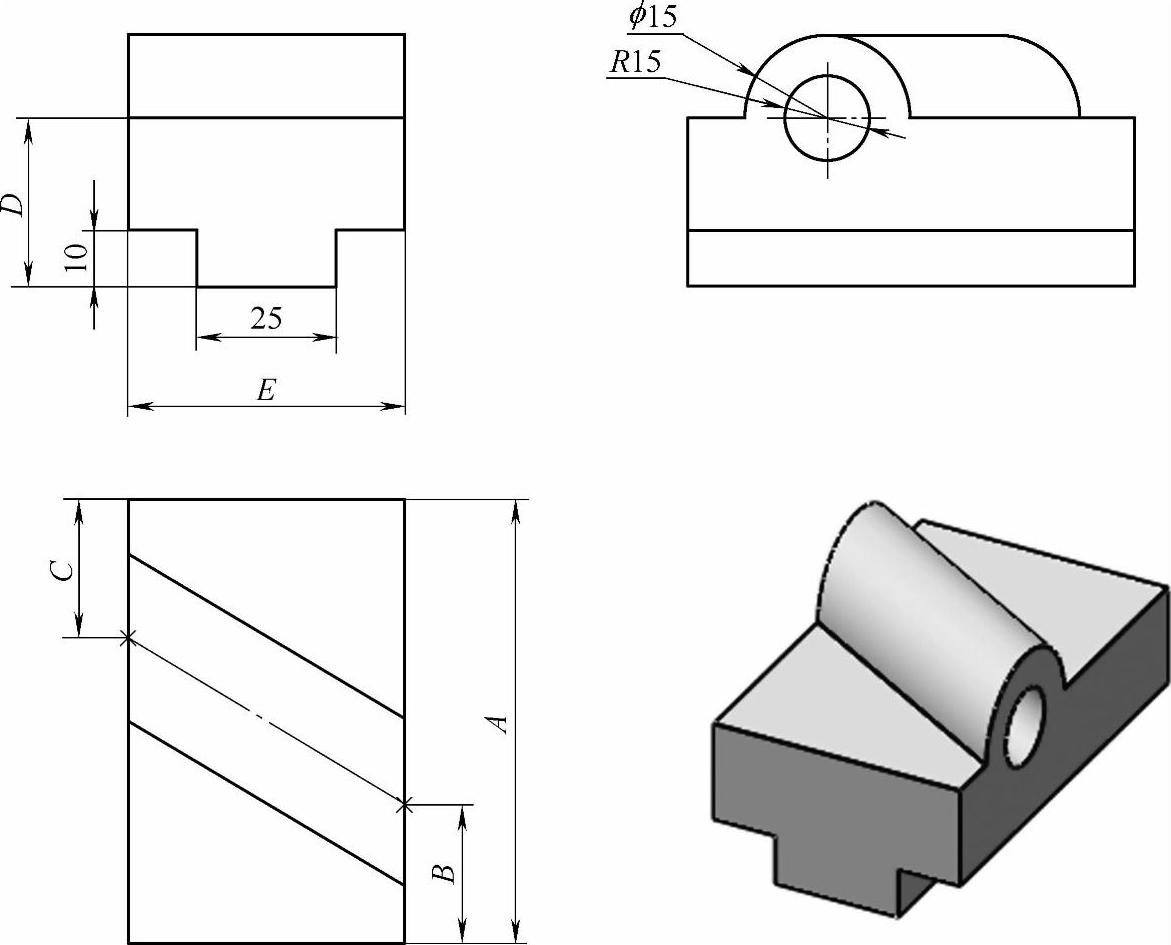

建立如图3-127所示结构件。设置文档属性，识别正确的草图平面，应用正确的草图与特征工具，并指定材料。根据提供的信息计算零件的总质量、体积和质心的位置。

已知：A=80，B=25，C=25，D=30，E=50。

材料：6061铝合金。

密度：2700kg/m³。

单位系统：MMGS。

小数位数：2。

练习4

建立如图3-128所示结构件。设置文档属性，识别正确的草图平面，应用正确的草图与特征工具，并指定材料。根据提供的信息计算零件的总质量、体积和质心的位置。

已知：A=70，B=50，【异型孔向导】参数：柱形沉头孔、AnsiMetric标准、六角螺栓、M10大小、【正常】配合、终止条件为【成形到下一面】、其他为默认设置。

材料：6061铝合金。

密度：2700kg/m³。

单位系统：MMGS。

小数位数：2。

图3-127 结构件（一）

图3-128 结构件（二）

练习5

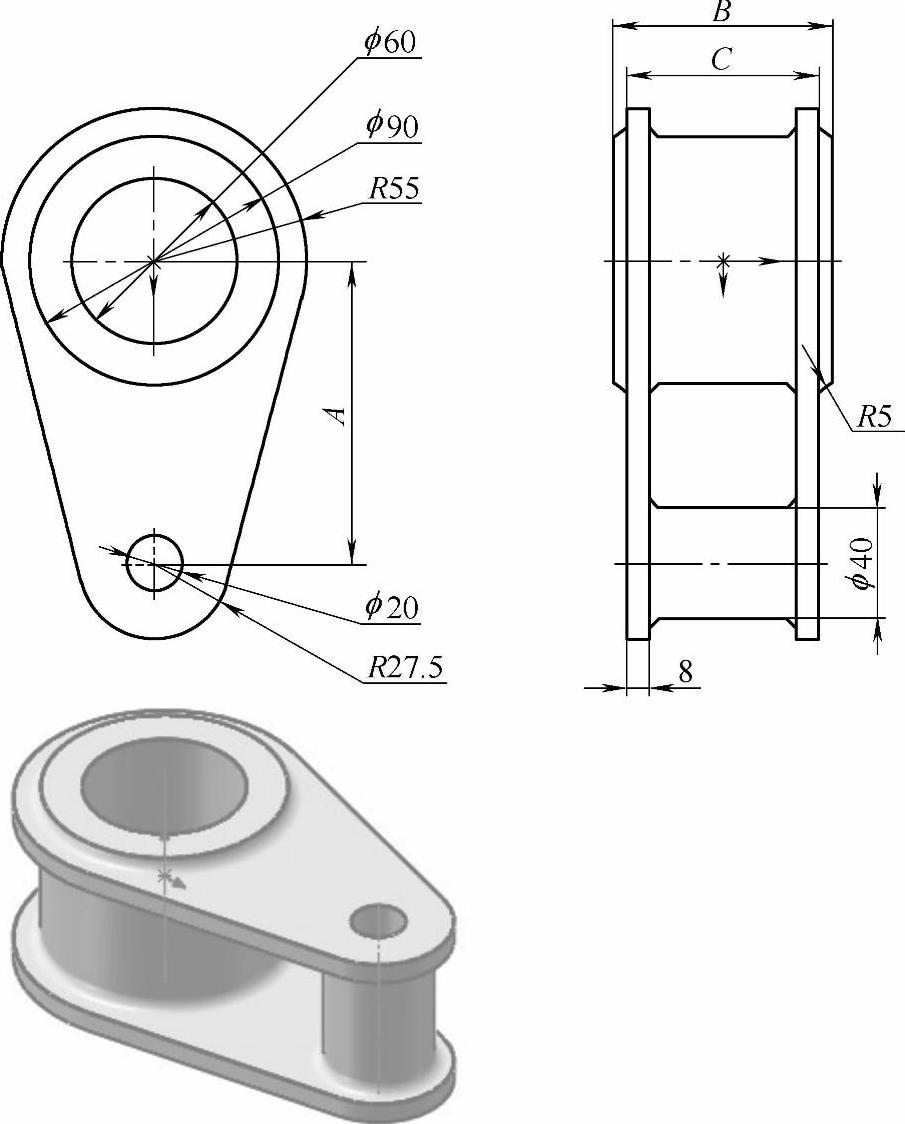

建立如图3-129所示铸件。设置文档属性，识别正确的草图平面，应用正确的草图与特征工具，并指定材料。根据提供的信息计算零件的总质量、体积和质心的位置。

已知：A=110，B=80，C=70，未注圆角为R5。

材料：6061铝合金。

密度：2700kg/m³。

单位系统：MMGS。(www.daowen.com)

小数位数：2。

练习6

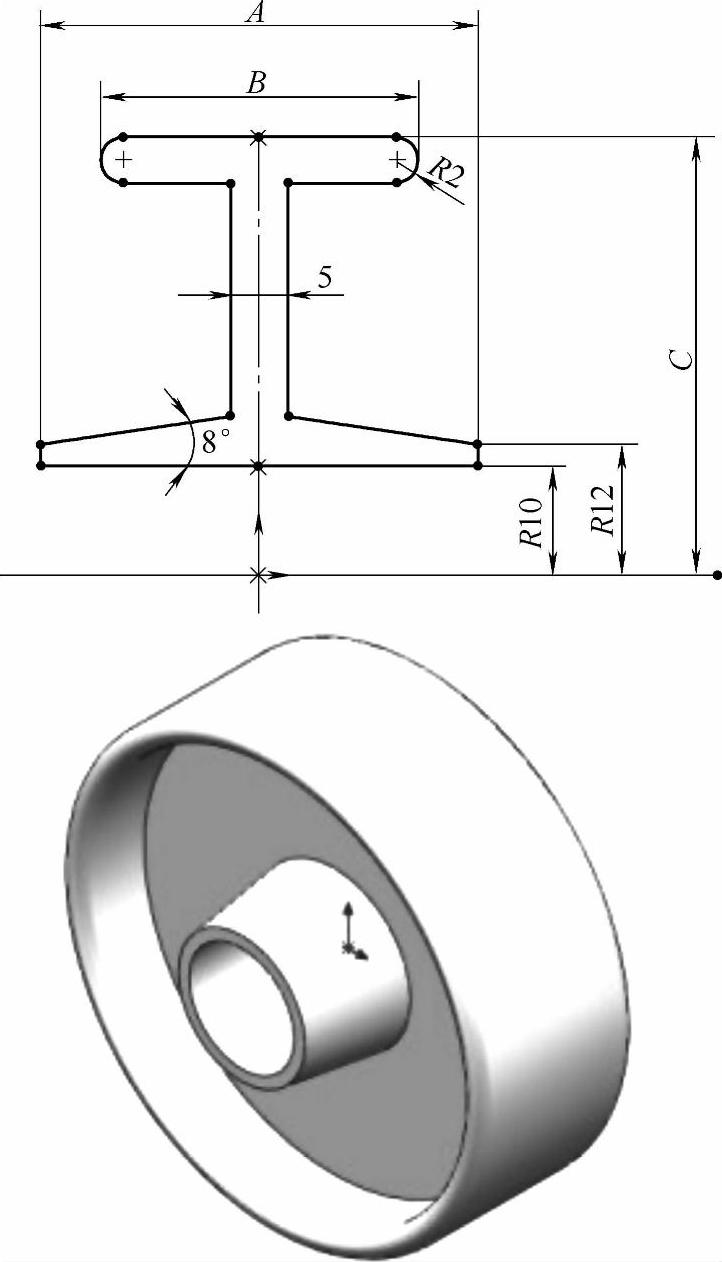

建立如图3-130所示轮子。设置文档属性，识别正确的草图平面，应用正确的草图与特征工具，并指定材料。根据提供的信息计算零件的总质量、体积和质心的位置。

已知：A=40，B=29，C=40（半径）。

材料：6061铝合金。

密度：2700kg/m³。

单位系统：MMGS。

小数位数：2。

图3-129 铸件

图3-130 轮子

练习7

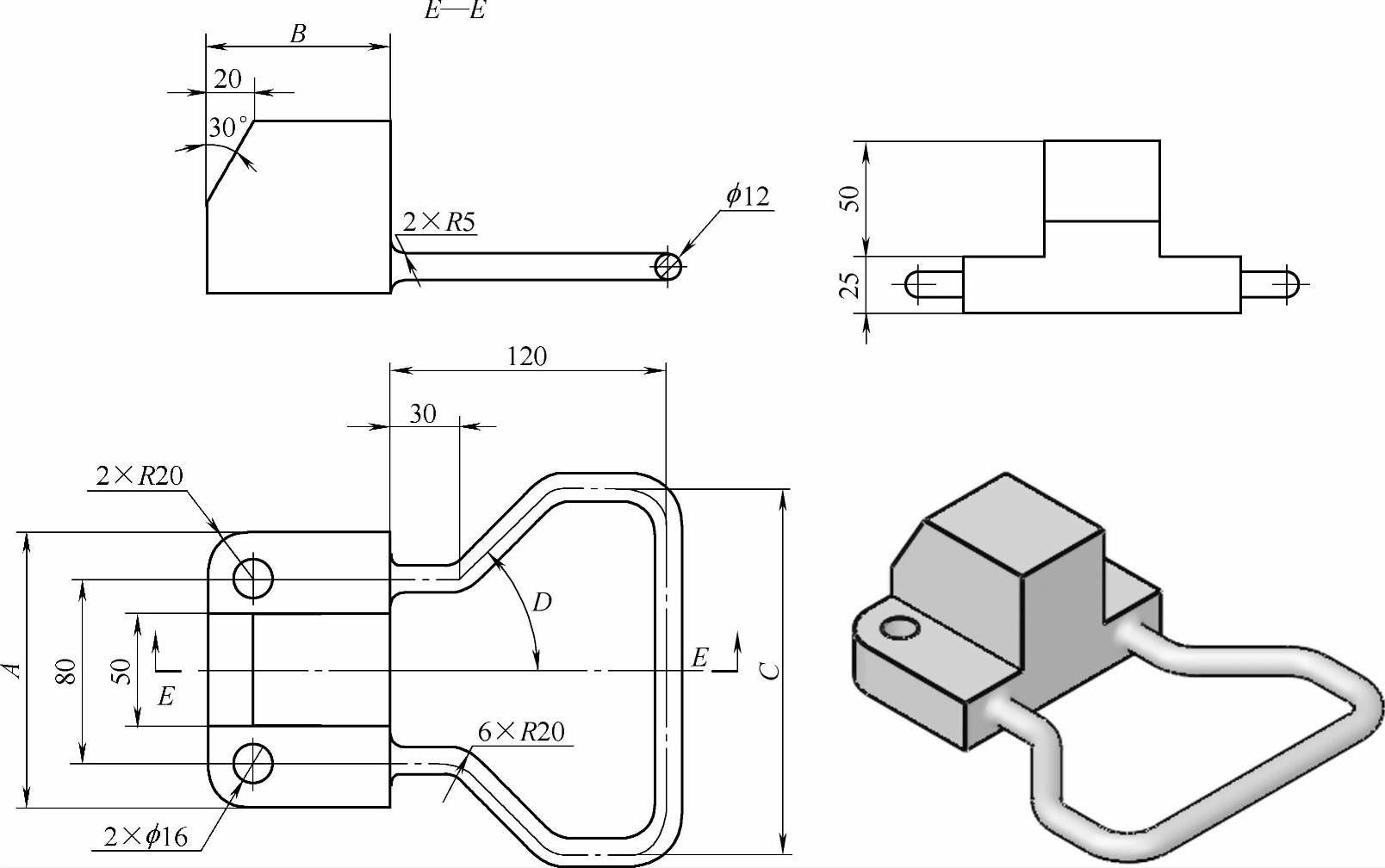

建立如图3-131所示扣环。设置文档属性，识别正确的草图平面，应用正确的草图与特征工具，并指定材料。根据提供的信息计算零件的总质量、体积和质心的位置。

已知：A=120，B=80，C=160，D=45°。

材料：6061铝合金。

密度：2700kg/m³。

单位系统：MMGS。

小数位数：2。

图3-131 扣环

练习8

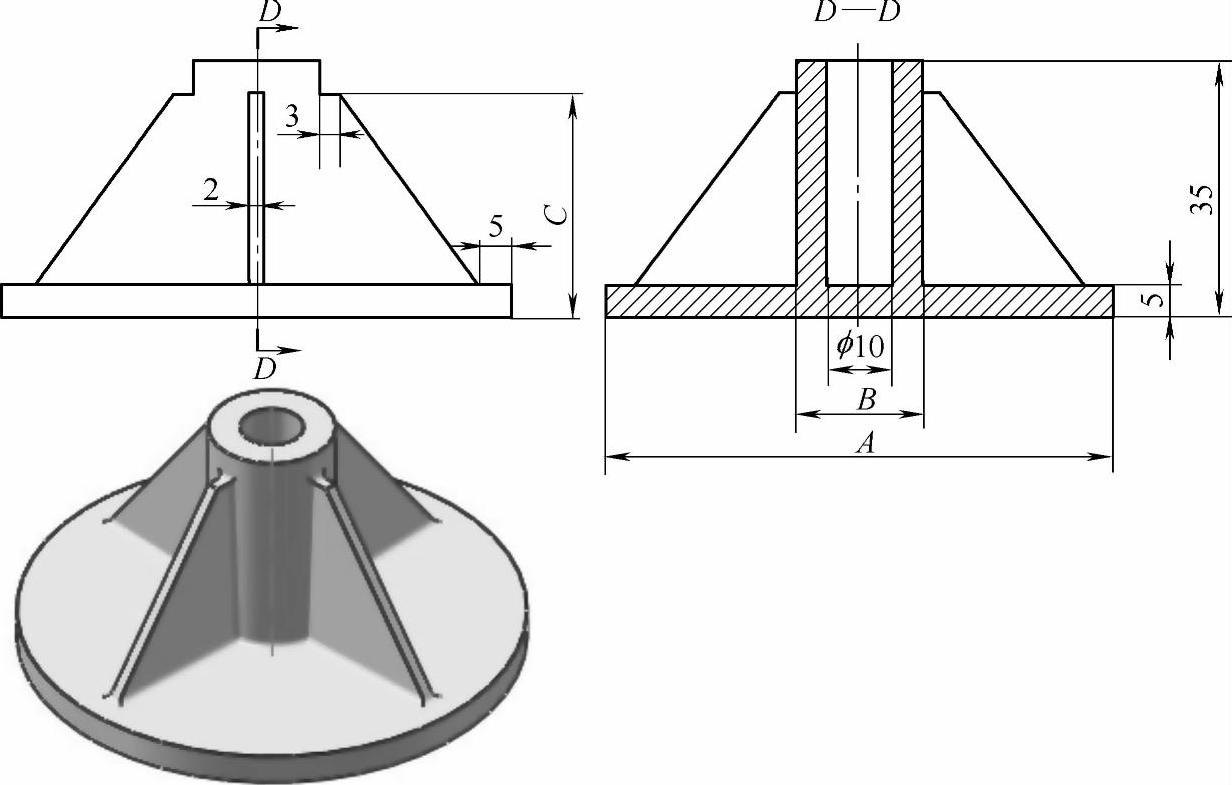

建立如图3-132所示铸件。设置文档属性，识别正确的草图平面，应用正确的草图与特征工具，并指定材料。根据提供的信息计算零件的总质量、体积和质心的位置。

已知：A=80（直径），B=20（直径），C=35，使用圆角专家并选择所有凹陷边线倒R1圆角。

材料：6061铝合金。

密度：2700kg/m³。

单位系统：MMGS。

小数位数：2。

图3-132 铸件

练习9

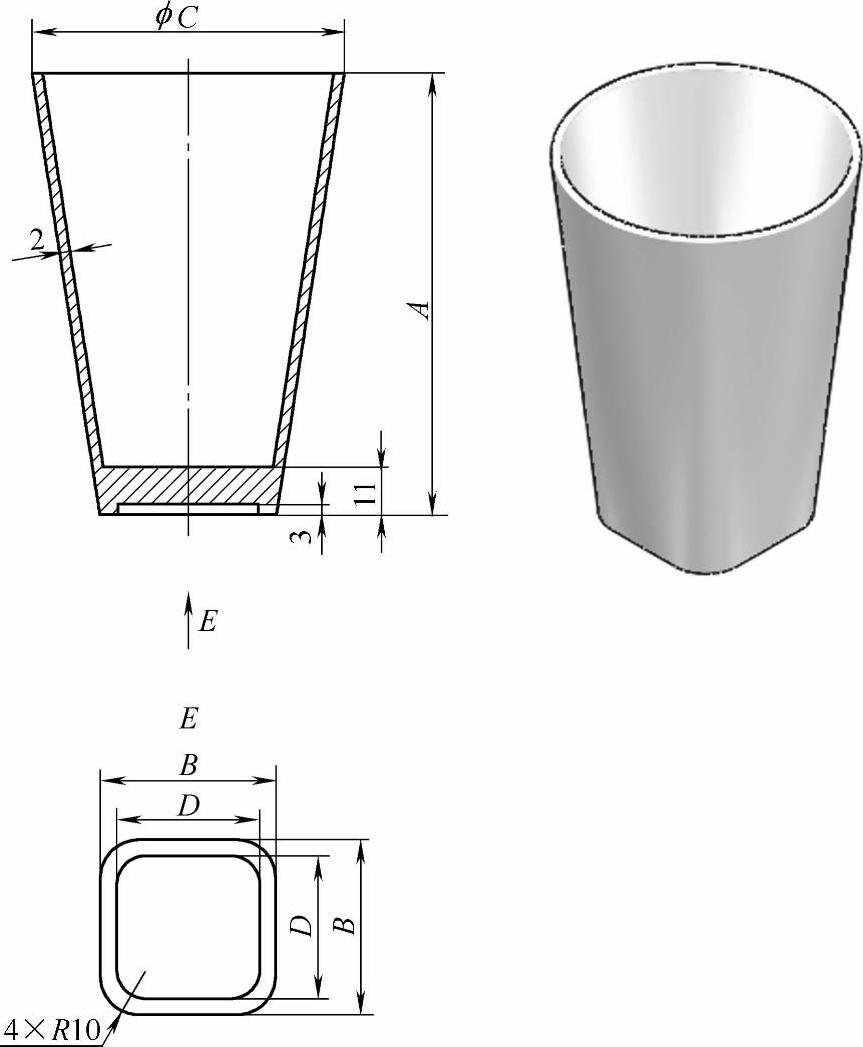

建立如图3-133所示茶杯。设置文档属性，识别正确的草图平面，应用正确的草图与特征工具，并指定材料。根据提供的信息计算零件的总质量、体积和质心的位置。

已知：A=100，B=40，C=70（直径）。

材料：玻璃。

密度：2457.60kg/m³。

单位系统：MMGS。

小数位数：2。

图3-133 茶杯
