建立如图3-96所示名为“冰块盒”的模型。

已知：

材料：ABS。

密度：1020kg/m³。

单位系统：MMGS。

小数位数：2。

步骤1 分析模型

首先对模型进行分析。

步骤2 新建零件

在SolidWorks中新建一个零件。

步骤3 环境设置

在绘图前设置环境，单位系统为“MMGS”、小数位数为2。

步骤4 绘制“草图1”

选择上视基准面作为草图平面，并绘制图3-97所示的矩形，完全定义后保存并退出草图。

步骤5 创建“凸台-拉伸1”特征

打开【凸台拉伸/基体】拉伸“草图1”，设定【终止条件】为【给定深度】、【深度】为20.00mm，完成后单击按钮退出。

步骤6 创建“抽壳1”特征

选择【抽壳】，在【参数】中设置【厚度】为2.50mm，选择图3-98所示的“面1”为【移除的面】（等轴测显示模型再选择该面），在【多厚度设定】中设置【厚度】为3.00mm，选择与“面1”相对的面“面2”作为【移除的面】，完成后单击按钮退出。

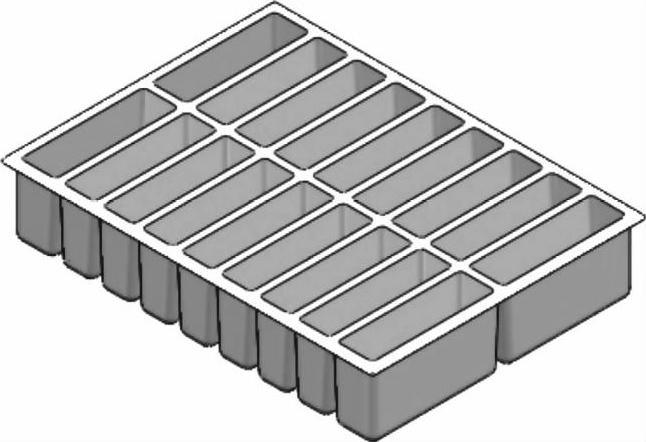

图3-96 冰块盒

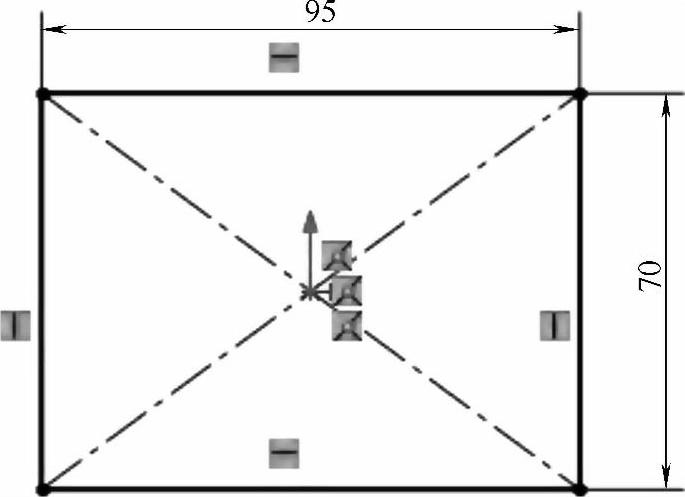

图3-97 绘制“草图1”

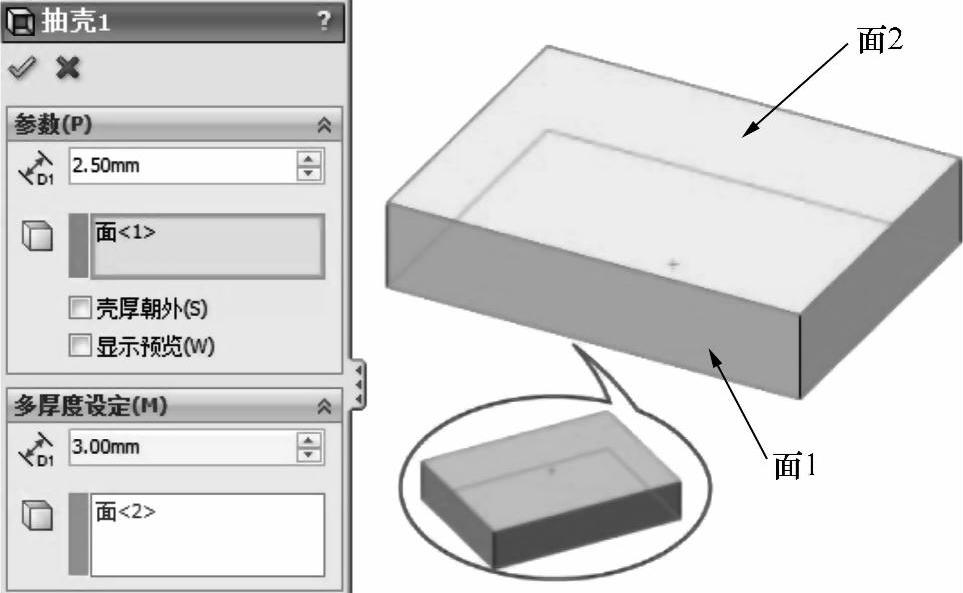

图3-98 设置“抽壳1”参数(www.daowen.com)

步骤7 绘制“草图2”

选择图3-99所示模型表面作为草图平面，绘制图3-100所示草图轮廓，首先绘制图中两条直线（一条竖直线一条水平线），绘制完成后使用【线性阵列1】进行阵列（X轴方向阵列【实例数】为9个、【间隙】为10mm、【要阵列的实体】为竖直线），完成后单击按钮退出。

步骤8 创建“筋1”特征

选择【筋】，并选择“草图2”为特征所用，在其属性框中按图3-101所示进行参数设置。【类型】为【两侧】、【厚度】为2.00mm，选择【在草图基准面处】，单击按钮或按钮调整【拉伸方向】，添加【拔模】、【拔模角度】为3.00度、勾选【向外拔模】复选框。完成后单击按钮退出。

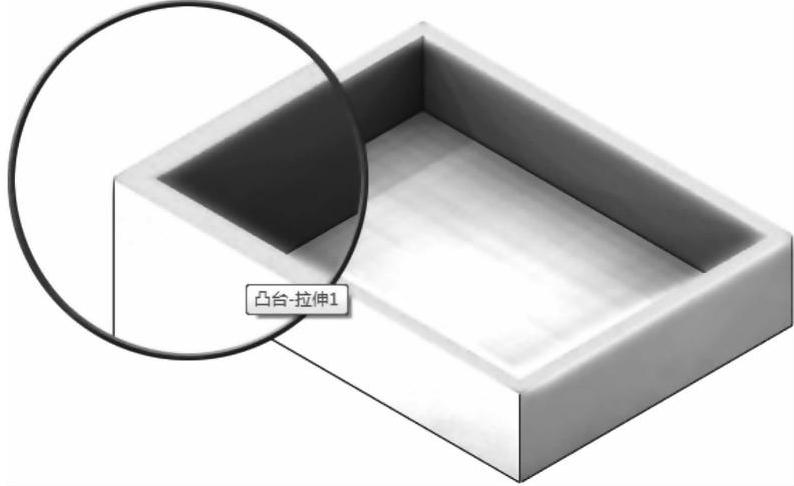

图3-99 选择草图平面

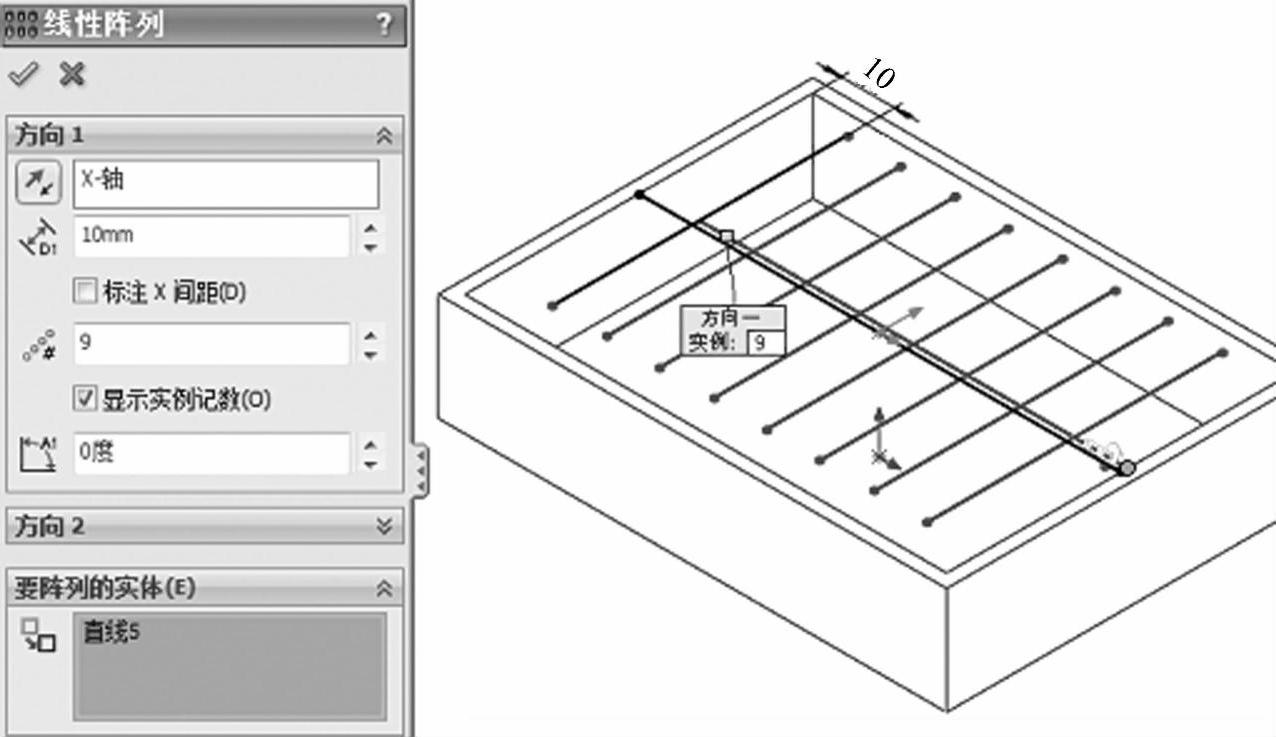

图3-100 设置“线性阵列1”参数

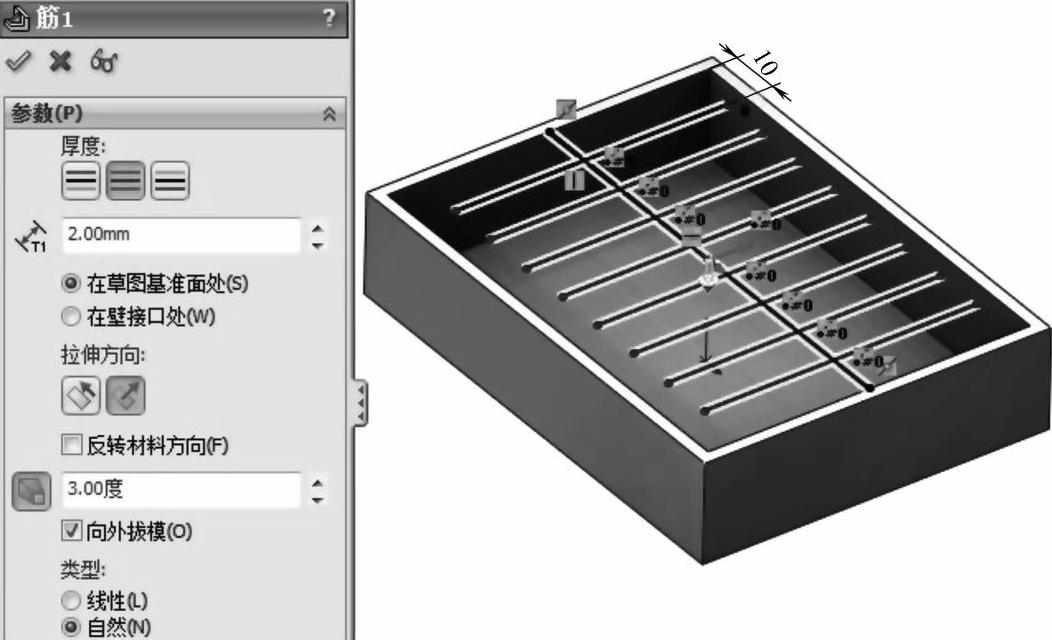

图3-101 设置“筋1”参数

步骤9 创建“圆角1”特征

选择【圆角】，选择【FilletXpert】，并选择【添加】，在【圆角项目】中选择一条凹陷的边线，此时不要移动鼠标，将会出现图3-102右侧所示关联工具栏，选择【所有凹陷，143边线】，一次性添加完成后输入【半径】为1.00mm，再单击【应用】（可不选【完整预览】单选框以减少加载时间）。完成后单击按钮退出。

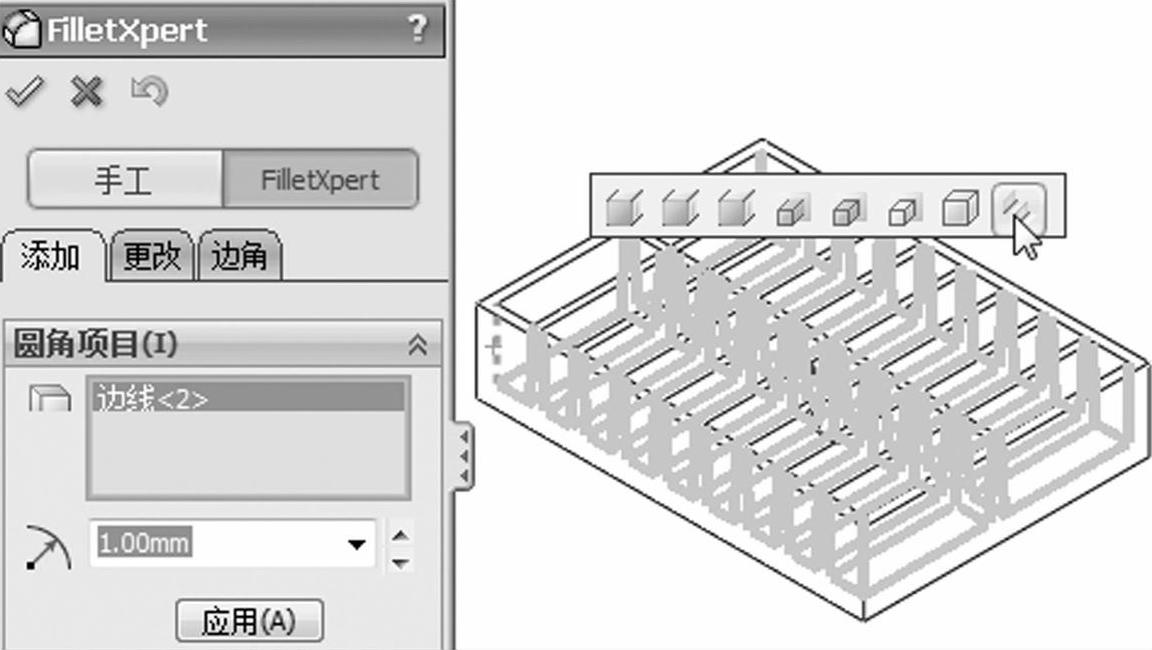

图3-102 通过圆角专家选择所有凹陷边线

步骤10 创建“抽壳2”特征

选择【抽壳】，按图3-103所示进行参数设置。【厚度】为1.00mm、在【要移除的面】中选择除第一次抽壳选择的面以外的其余5个面。完成后单击按钮退出。

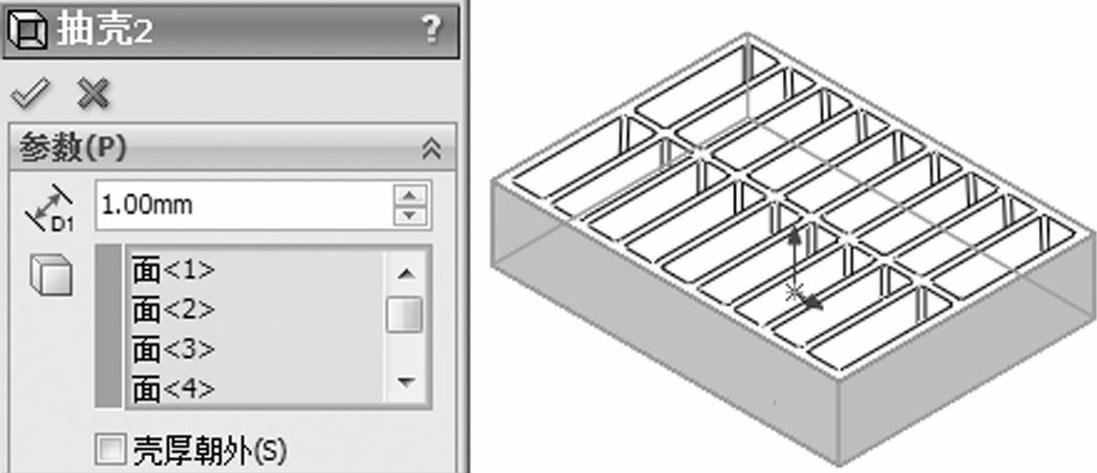

图3-103 设置“抽壳2”参数

步骤11 编辑材料

指定材料为“ABS”。

步骤12 保存并关闭模型

将模型命名为“冰块盒”，保存并关闭模型。
