在前面的学习中，介绍了在使用【拉伸】时可以进行拔模，在后续的学习中，【筋】命令也可以进行拔模，或者可以直接在现有的零件上插入拔模。

打开图3-93所示名为“手机壳”的零件，使用【拔模】和【拔模分析】来编辑模型，使该模具零件更容易脱出模具。

已知：拔模方向为【前视基准面】。

步骤1 拔模分析

选择【拔模分析】，按图3-94所示进行参数设置。【拔模方向】选择【前视基准面】、方向指向模型（可通过单击按钮来改变）、【拔模角度】为3.00度、勾选【面分类】复选框，如果有需要则可通过【颜色设定】来更改面分类的显示颜色或通过单击按钮来显示和隐藏面。完成后单击按钮退出。

步骤2 分析结果

通过【拔模分析】可知，相对于【前视基准面】共有156个【正拔模】、8个【需要拔模】、35个【负拔模】。由于每种面的颜色是不一样的，所以十分方便查看。

步骤3 添加“拔模”特征

选择【拔模】，按图3-95所示进行参数设置。选择【手工】、【拔模类型】为【中性面】、【拔模角度】为3.00度、【中性面】为【前视基准面】、【拔模方向】可通过单击按钮来更改、在【拔模面】中选择需要拔模的8个面（默认为黄色）。完成后单击按钮退出。(www.daowen.com)

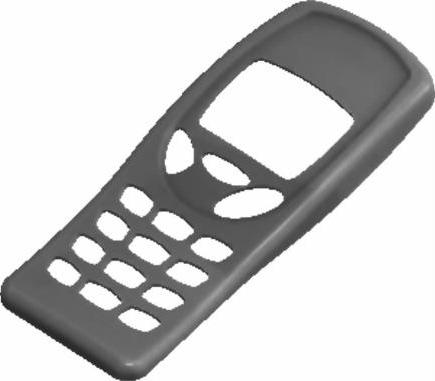

图3-93 手机壳

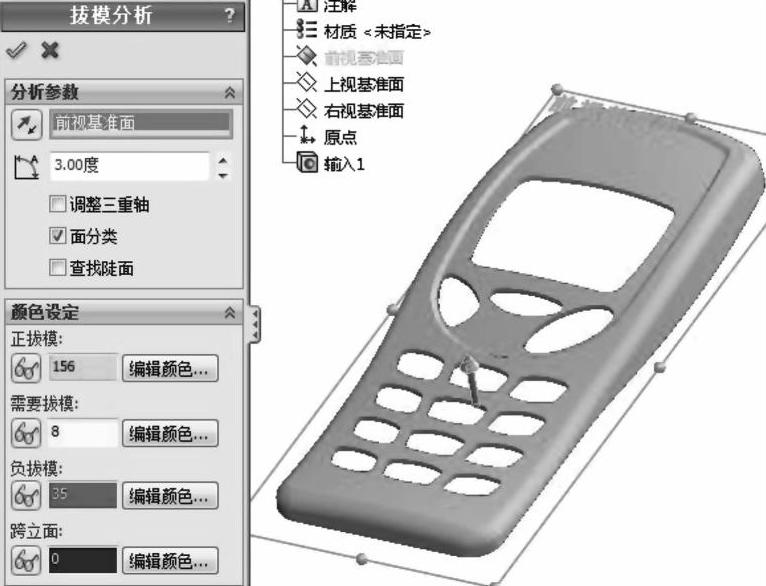

图3-94 设置【拔模分析】参数

图3-95 设置“拔模”参数

步骤4 查看结果

此时前面通过【拔模分析】得到的8个需要拔模面，现已符合拔模分析的边界设定。再次单击【拔模分析】关闭分析结果。
