建立如图3-89所示名为“扫描-不规则弹簧”的模型。

已知：A=60，B=35（半径）。

材料：铸造碳钢。

密度：7800kg/m³。

单位系统：MMGS。

小数位数：2。

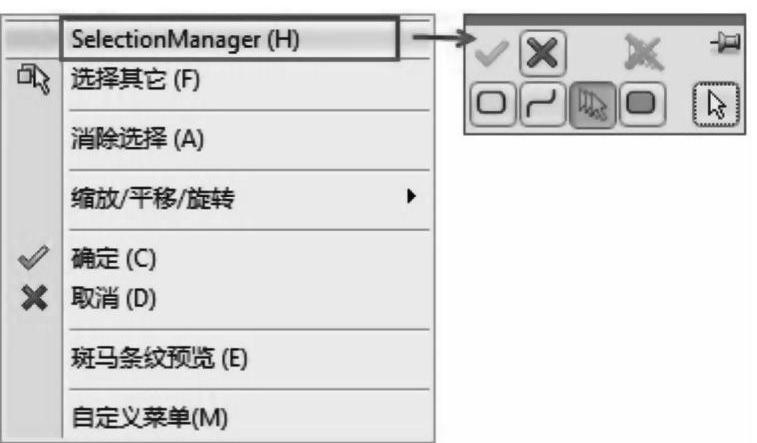

图3-88 打开【SelectionManager】选择器

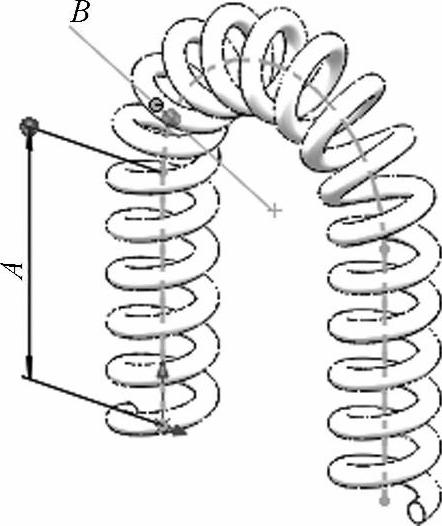

图3-89 扫描-不规则弹簧

步骤1 分析模型

首先对模型进行分析。

步骤2 新建零件

在SolidWorks中新建一个零件。

步骤3 环境设置

在绘图前设置环境，单位系统为“MMGS”、小数位数为2。

步骤4 创建路径(www.daowen.com)

选择【前视基准面】作为草图平面，绘制如图3-90所示的轮廓，完全定义草图后保存并退出。

步骤5 创建轮廓

选择前视基准面作为草图平面，绘制如图3-91所示的轮廓，完全定义草图后保存并退出。

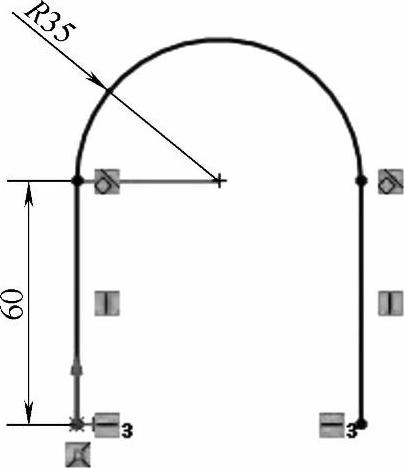

图3-90 创建路径

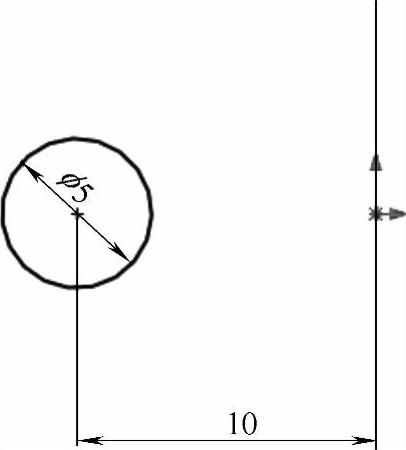

图3-91 创建轮廓

步骤6 创建“扫描1”特征

选择【扫描】，在其属性框中按图3-92所示进行参数设置。【轮廓】选择“闭合组＜1＞”、【路径】选择“草图1”、【方向/扭转控制】为【沿路经扭转】、【定义方式】为【旋转】、【圈数】为20.00圈。完成后单击按钮退出。

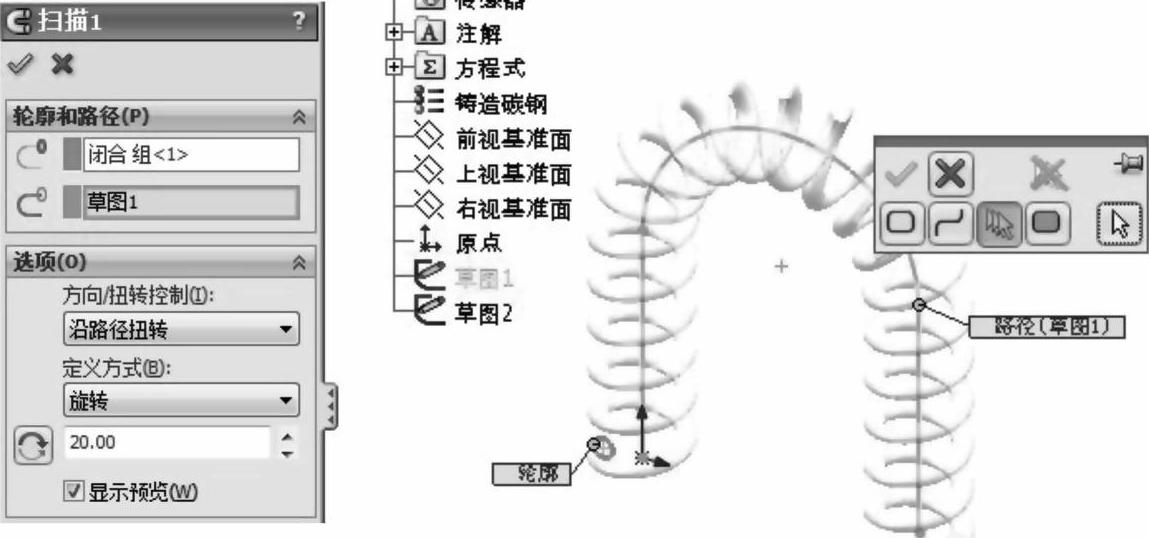

图3-92 设置“扫描1”参数

步骤7 编辑材料

指定材料为“铸造碳钢”。

步骤8 保存并关闭模型

将模型命名为“扫描-不规则弹簧”，保存并关闭模型。
