建立如图3-53所示名为“阵列-铸件”的模型

已知:

材料:1060铝合金

密度:2700kg/m3

单位系统:MMGS。

小数位数:2。

步骤1 分析模型

首先对模型进行分析。

步骤2 新建零件

在SolidWorks中新建一个零件。

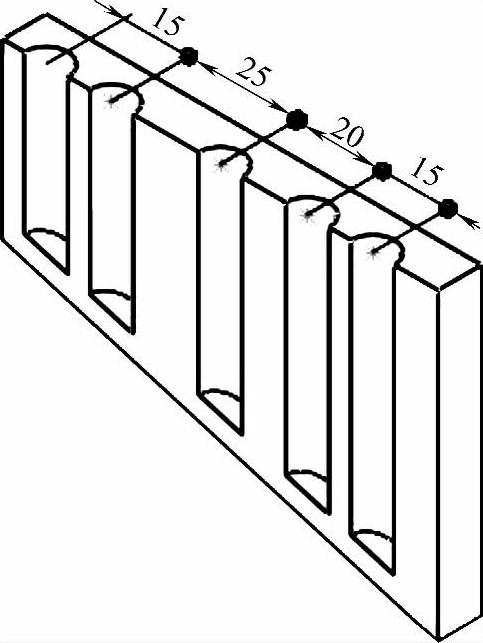

图3-53 阵列-铸件

步骤3 环境设置

在绘图前设置环境,单位系统为“MMGS”、小数位数为2。

步骤4 绘制“草图1”

选择前视基准面作为草图平面,绘制图3-54所示的封闭轮廓,完全定义草图后保存并退出。

步骤5 创建“凸台-拉伸1”特征

选择【拉伸凸台/基体】拉伸“草图1”,设置【两侧对称】、【深度】为10.00mm,完成后单击按钮978-7-111-45867-8-Chapter03-88.jpg退出。

步骤6 绘制“草图2”并创建“切除-拉伸1”特征

选择【拉伸切除】并选择图3-55所示平面作为草图平面并绘制草图,该草图圆的圆心与边线【重合】。完全定义草图后保存并退出。

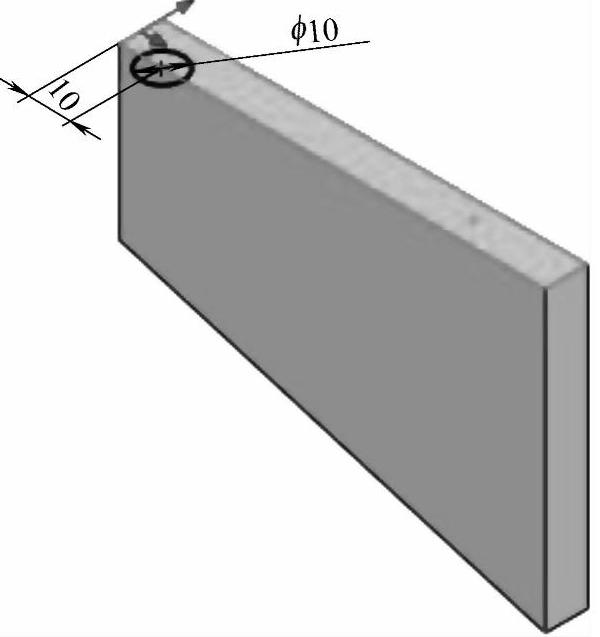

图3-54 绘制“草图1”

在【切除-拉伸1】属性框中按图3-56所示进行参数设置。【终止条件】为【到离指定面指定的距离】、选择图示斜面为【面/平面】、【等距距离】为5.00mm。完成后单击按钮978-7-111-45867-8-Chapter03-90.jpg退出。


图3-55 绘制“草图2”

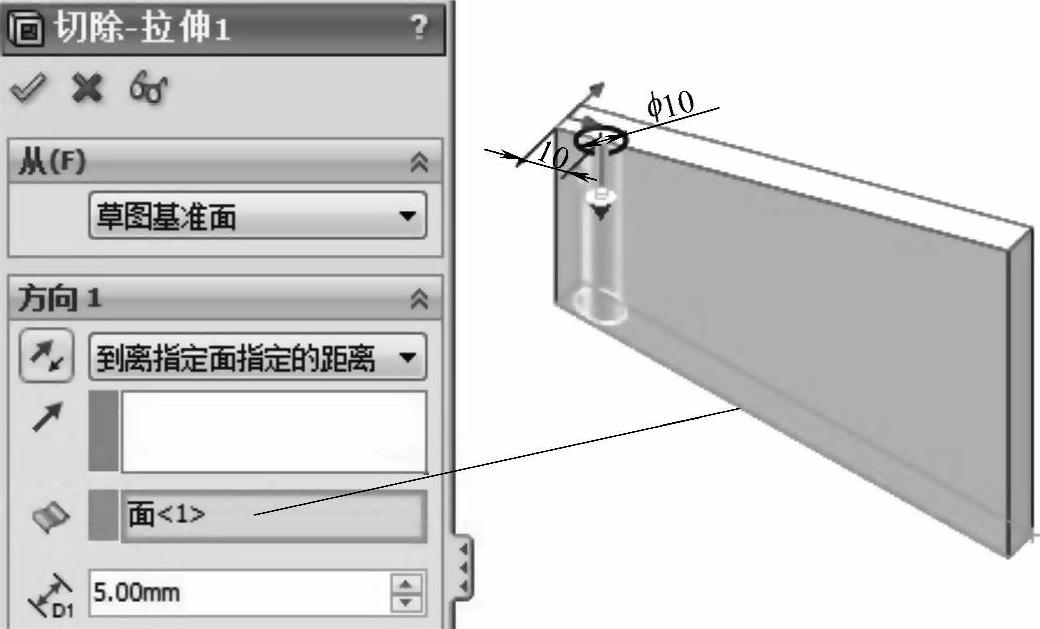

图3-56 设置“切除-拉伸1”参数

步骤7 绘制“草图3”

如图3-57所示,选择图示模型表面为草图平面,绘制四个点,所有点均添加与边线【重合】的几何关系,完全定义草图后保存并退出。

步骤8 创建“草图阵列1”特征

打开【线性阵列】的下拉菜单找到【草图驱动的阵列】,在属性框中按图3-58所示进行参数设置。【参考草图】选择“草图3”、【参考点】选择【重心】、【要阵列的特征】选择“切除-拉伸1”。完成后单击按钮978-7-111-45867-8-Chapter03-93.jpg退出。

步骤9 编辑“草图阵列1”特征

右击设计树中【草图阵列1】选择【编辑特征】,在属性框中找到【选项】,勾选【几何体阵列】复选框,完成后单击按钮978-7-111-45867-8-Chapter03-94.jpg退出,对比阵列的结果。

步骤10 编辑材料

指定材料为“1060铝合金”。

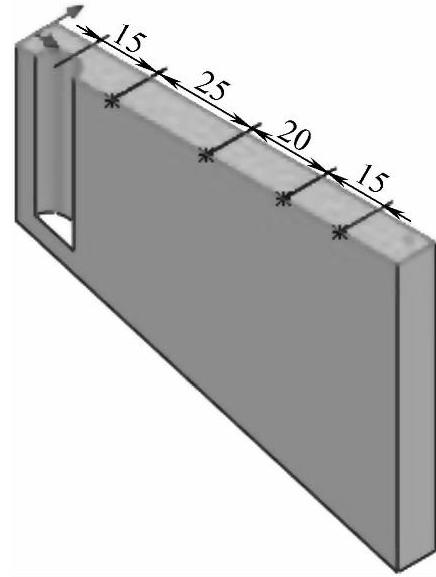

图3-57 绘制“草图3”

步骤11 保存并关闭模型

将模型命名为“阵列-铸件”,保存并关闭模型。


图3-58 设置“草图阵列1”参数
