SolidWorks实战教程:拉伸-方向,步骤详解

建立如图3-23所示名为“拉伸-铸件”的模型。

已知:A=40,B=11,C=28。

材料:1060铝合金

密度:2700kg/m3

单位系统:MMGS。

小数位数:2。

步骤1 分析模型

首先对模型进行分析。

步骤2 新建零件

在SolidWorks中新建一个零件。

步骤3 环境设置

在绘图前设置环境,单位系统为“MMGS”、小数位数为2。

步骤4 绘制“草图1”

选择前视基准面作为草图平面,绘制如图3-24所示的图形,完全定义草图后保存并退出。

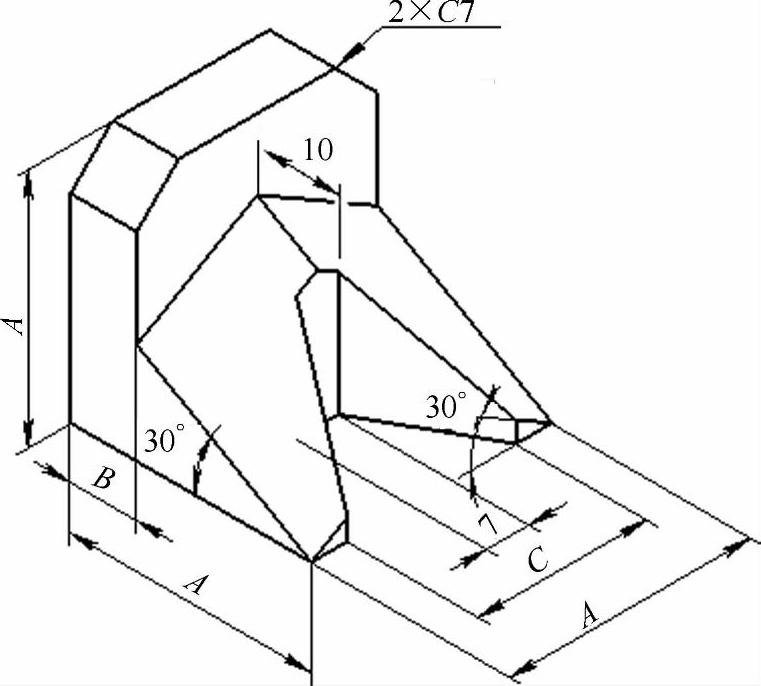

图3-23 拉伸-铸件

步骤5 创建“凸台-拉伸1”特征

选择【拉伸凸台/基体】,在属性框中按图3-25所示进行参数设置。【终止条件】为【给定深度】、【深度】为40.00mm。单击按钮978-7-111-45867-8-Chapter03-35.jpg退出。

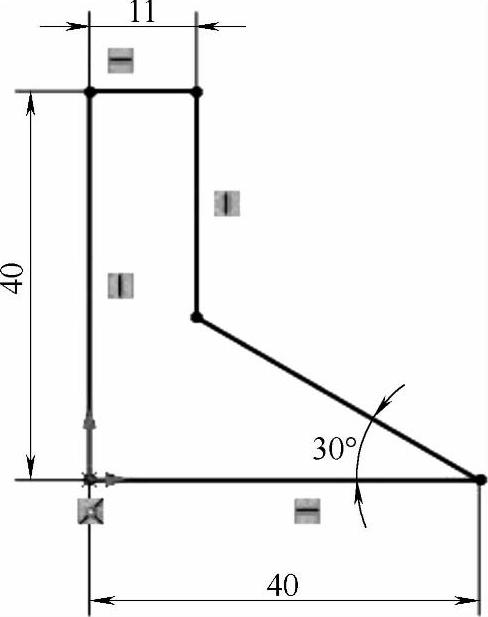

图3-24 绘制“草图1”

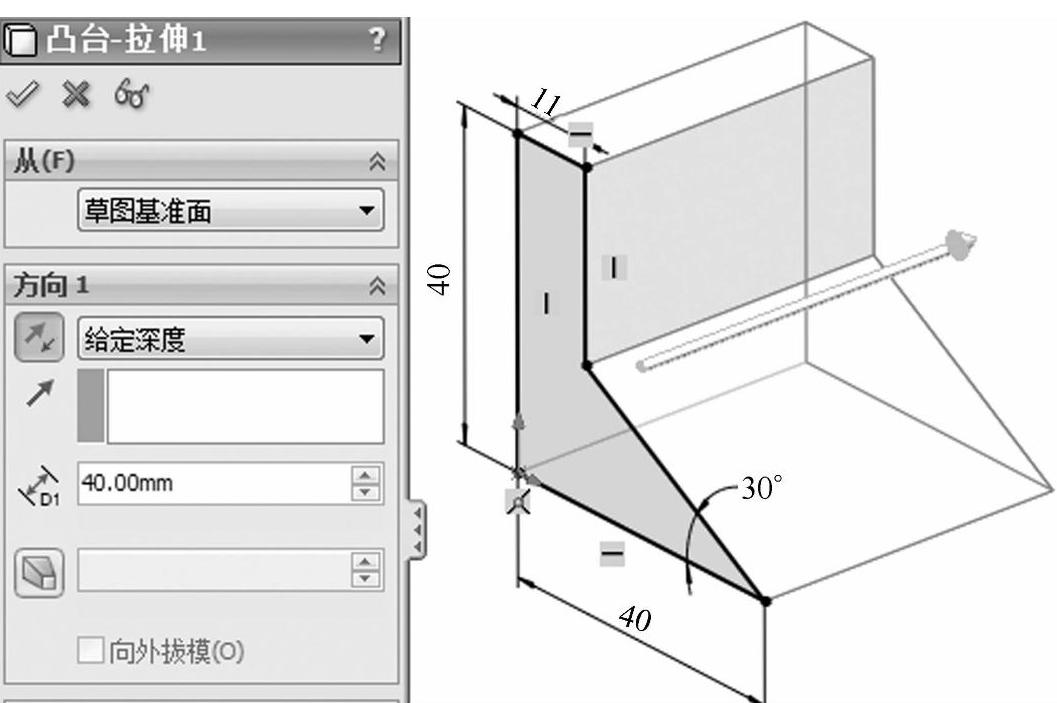

图3-25 设置“凸台-拉伸1”参数

步骤6 绘制“草图2”

右击图3-26所示平面,选择【草图绘制】978-7-111-45867-8-Chapter03-38.jpg,以该平面作为草图平面进行草图绘制。

绘制图3-27所示封闭轮廓,完全定义草图后保存并退出。

步骤7 创建“凸台-拉伸2”特征(www.daowen.com)

选择【拉伸凸台/基体】,在属性框中按图3-28所示进行参数设置。【终止条件】为【成形到一顶点】、【拉伸方向】为指定的斜边线。完成后单击按钮978-7-111-45867-8-Chapter03-39.jpg退出。

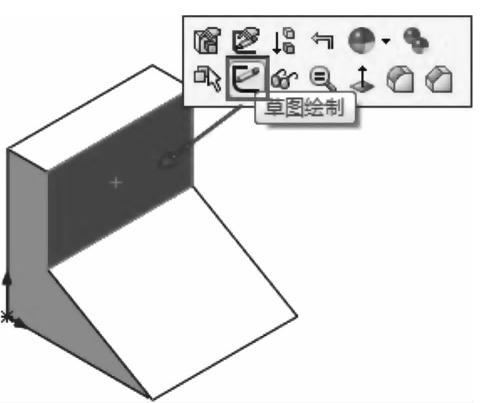

图3-26 选择【草图绘制】

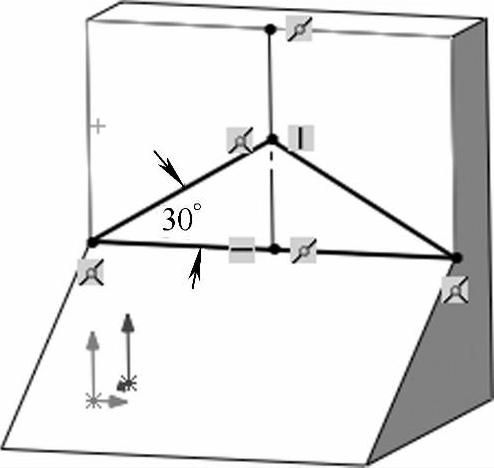

图3-27 绘制“草图2”

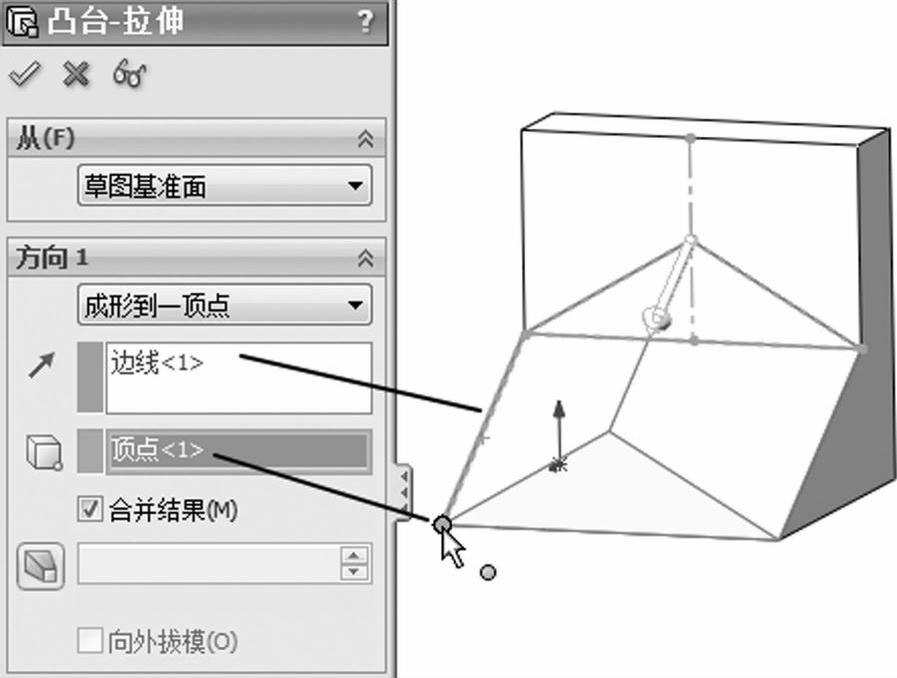

图3-28 设置“凸台-拉伸2”参数

注意

【拉伸方向】可以通过模型边线驱动,也可以通过一个辅助草图直线驱动。

步骤8 创建“倒角1”特征

单击【圆角】/【倒角】,在属性框中按图3-29所示进行参数设置,其他为默认设置,完成后单击按钮978-7-111-45867-8-Chapter03-43.jpg退出。

步骤9 绘制“草图3”

选择图3-30所示平面作为草图平面,绘制图3-31中的封闭轮廓(可通过添加【对称】几何关系或使用镜像来绘制),完全定义草图后保存并退出。

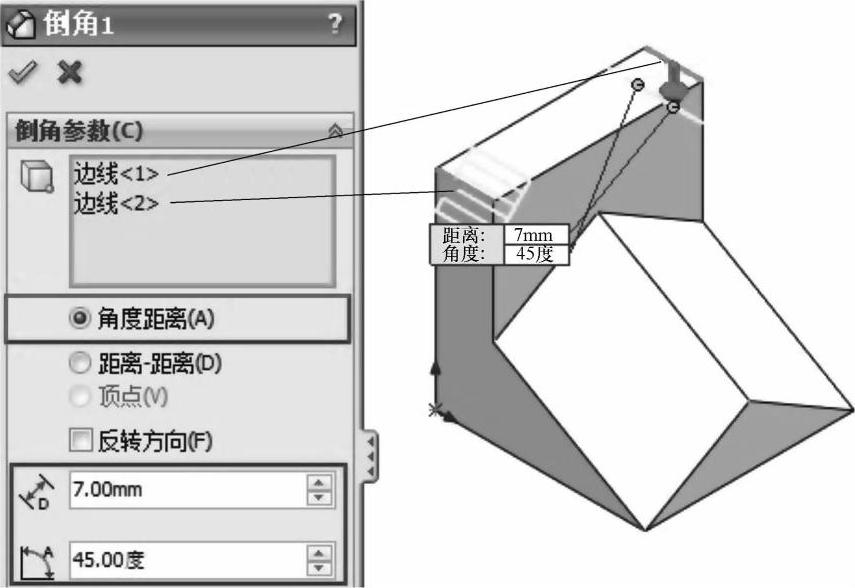

图3-29 设置“倒角1”参数


图3-30 选择草图平面

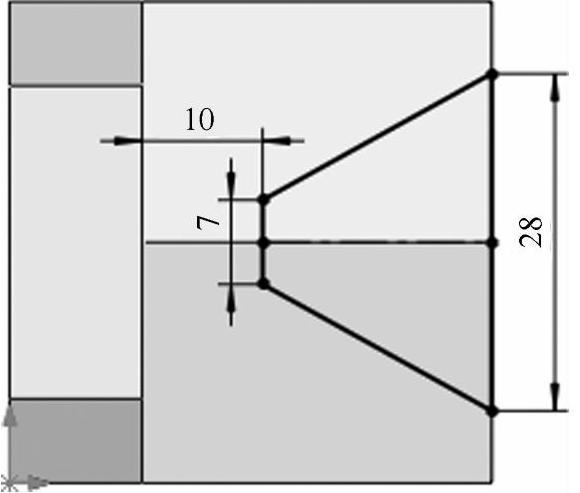

图3-31 绘制“草图3”

步骤10 创建“切除-拉伸1”特征

预先在设计树中选中“草图3”,单击【拉伸切除】,在属性框中设置【终止条件】为【完全贯穿】,然后单击按钮978-7-111-45867-8-Chapter03-47.jpg退出。

步骤11 编辑材料

指定材料为“1060铝合金”。

步骤12 保存并关闭模型

将模型命名为“拉伸-铸件”,保存并关闭模型。
