建立如图3-9所示名为“薄壁特征-铸件”的模型。

已知：A=38，B=10，C=32，D=15。

材料：1060铝合金。

密度：2700kg/m³。

单位系统：MMGS。

小数位数：2。

步骤1 分析模型

首先对模型进行分析。

步骤2 新建零件

在SolidWorks中新建一个零件。

步骤3 环境设置

在绘图前设置环境，单位系统为“MMGS”、小数位数为2。

步骤4 绘制“草图1”

选择前视基准面作为草图平面，并绘制如图3-10所示的图形，添加几何关系和尺寸形成完全定义的草图，完成后保存并退出草图。

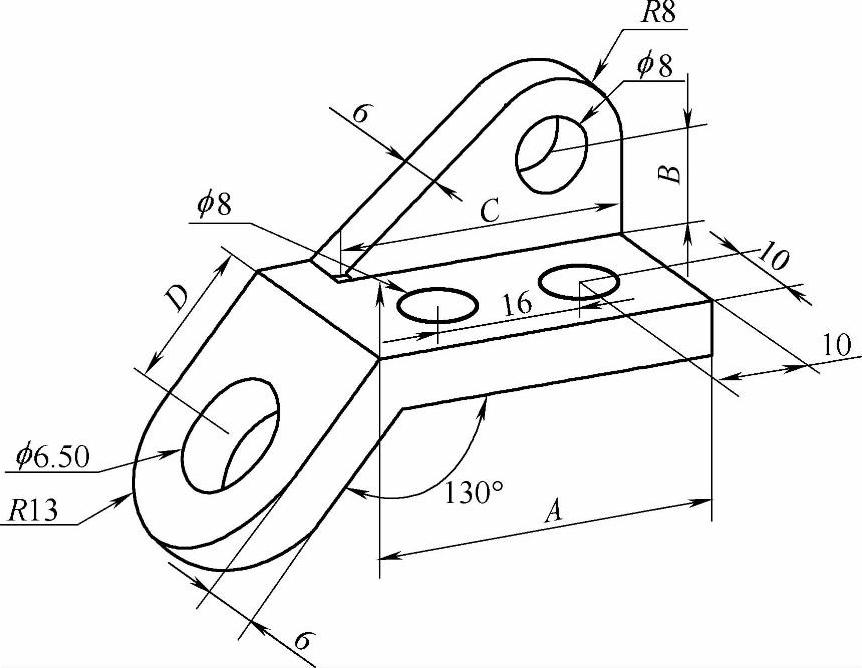

图3-9 薄壁特征-铸件

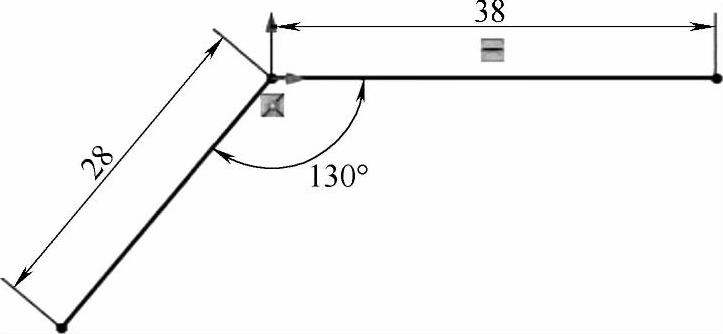

图3-10 绘制“草图1”

步骤5 创建“拉伸-薄壁1”特征

选择【拉伸凸台/基体】在设计树中选择要拉伸的【草图1】（或直接在绘图界面单击草图实体来选择草图），并按图3-11所示进行参数设置。【终止条件】为【给定深度】、方向为反向（单击按钮切换方向）、【深度】为26.00mm、薄壁特征类型为【单向】、方向为反向（单击按钮切换方向）、【厚度】为6.00mm。完成后单击按钮退出操作。

步骤6 创建“圆角1”特征

选择【圆角】，在属性框中完成参数设置，如图3-12所示，完成后单击按钮退出操作。

步骤7 创建“切除-拉伸1”特征

选择【拉伸切除】，根据属性框中的提示信息选择一个基准面绘制特征横断面，选择图3-13所示平面作为草图平面。

在草图工具栏中选择【圆】，将鼠标放置在圆弧边线上捕捉其圆心（见图3-14）绘制一个同心圆，并添加13mm的直径（见图3-15）。完全定义草图后单击右上角的【确认角】按钮保存并退出草图。

在属性框中，按图3-16所示进行参数设置。【终止条件】为【成形到下一面】，如果方向不对可单击按钮切换方向。完成后单击按钮退出。

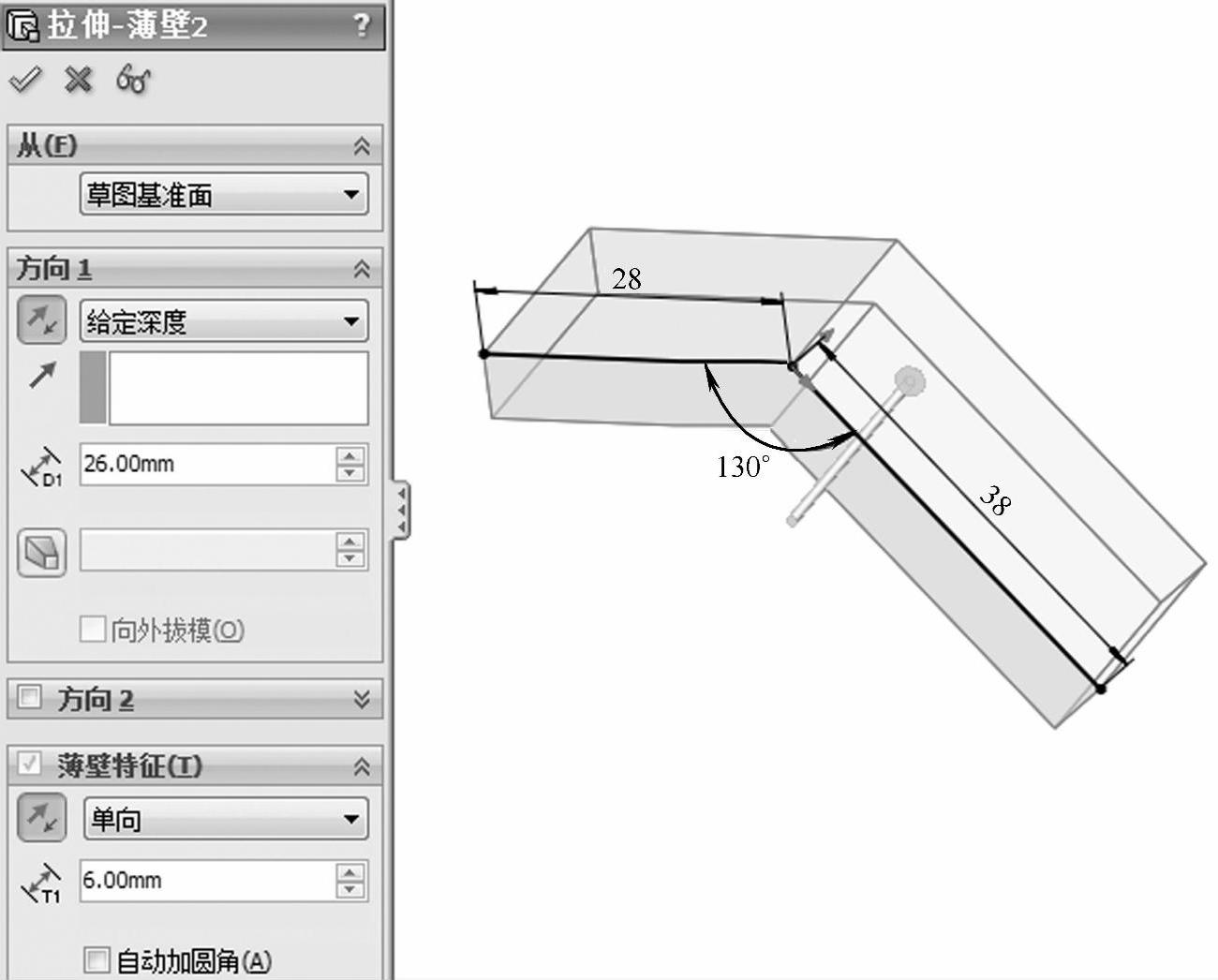

图3-11 设置【拉伸-薄壁1】参数

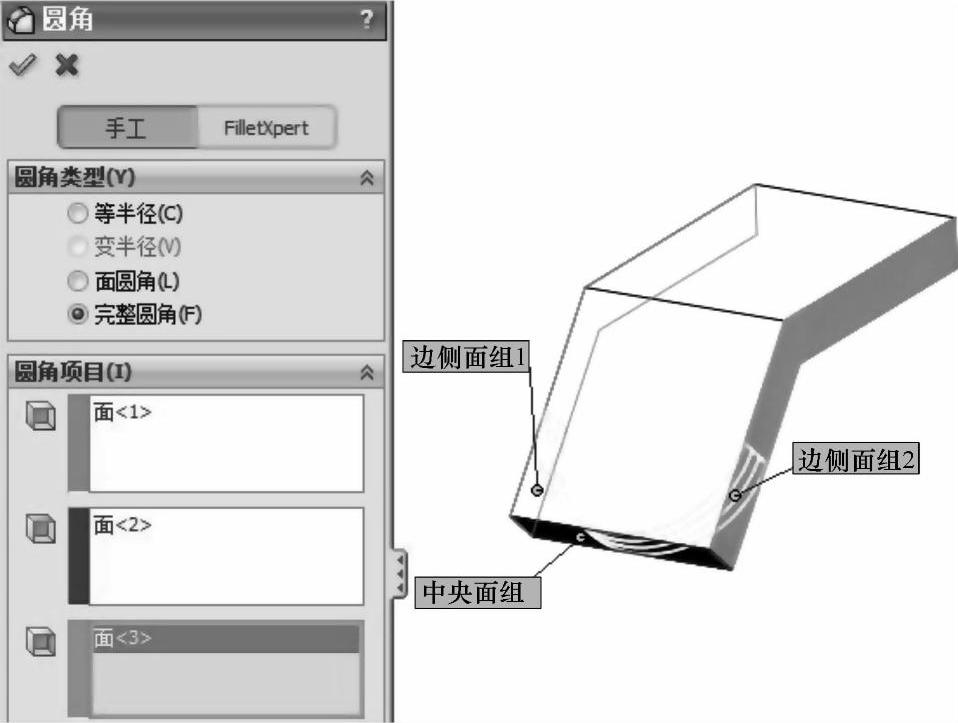

图3-12 创建“圆角1”

(www.daowen.com)

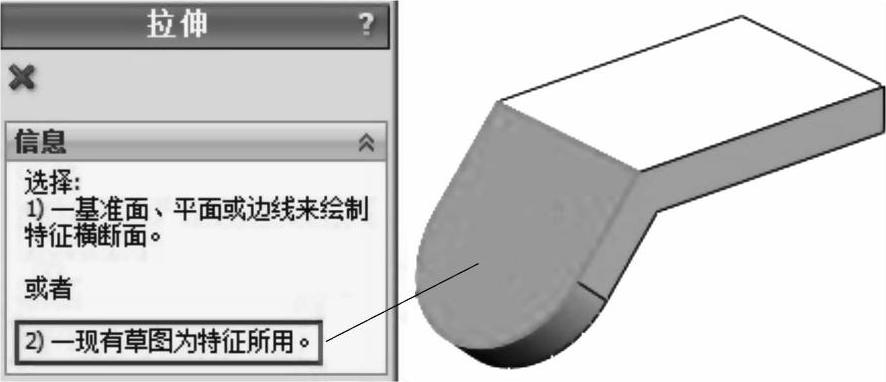

图3-13 为“切除-拉伸1”选择草图平面

图3-14 捕捉圆心

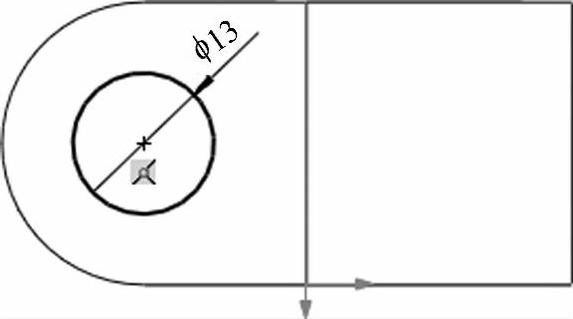

图3-15 绘制圆并添加尺寸

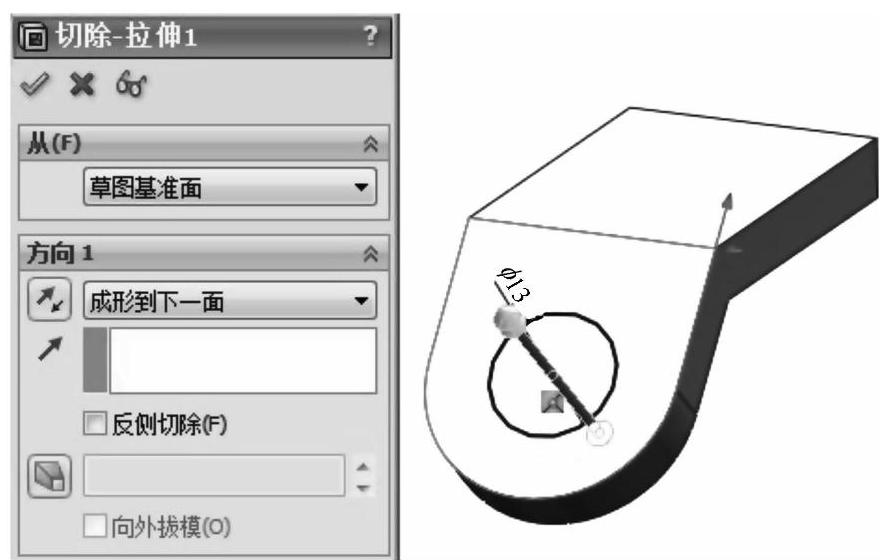

图3-16 设置“切除-拉伸1”参数

步骤8 创建“切除-拉伸2”特征

选择【拉伸切除】，根据属性框中的提示信息，选择图3-17所示平面作为草图平面绘制特征横断面。

绘制如图3-18所示的两个圆，框选添加【相等】几何关系，两圆心添加【水平】几何关系，并使用【智能尺寸】完成标注。完全定义后保存并退出草图。

图3-17 选择草图平面

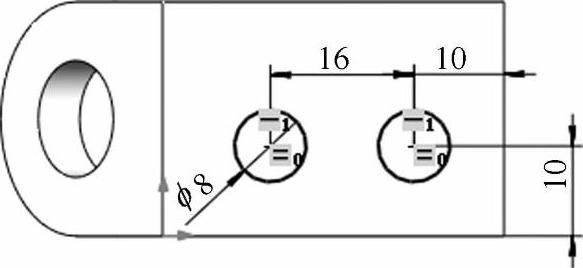

图3-18 绘制草图

在属性框中，按图3-19所示进行参数设置，【终止条件】为【成形到下一面】，完成后单击按钮退出。

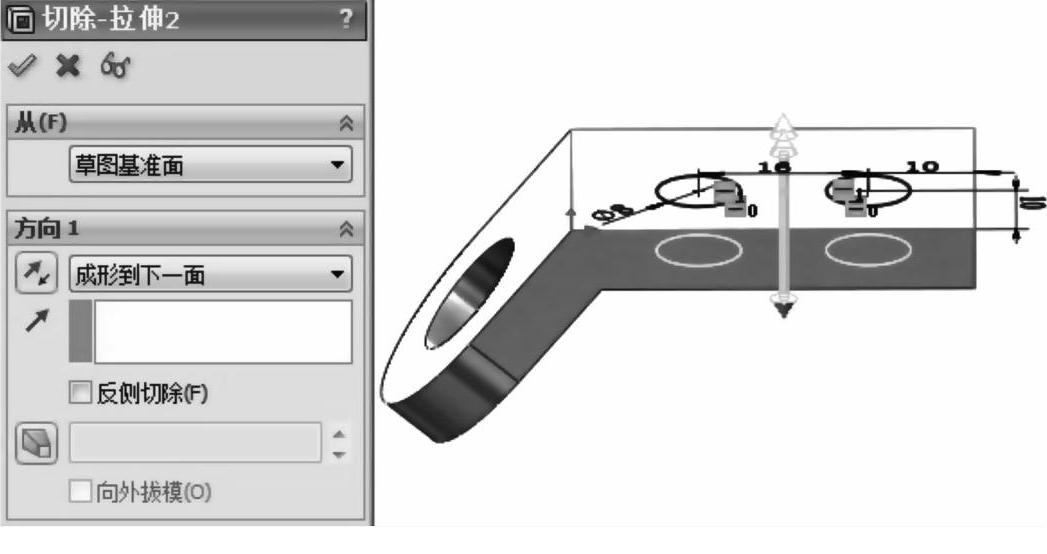

图3-19 设置“切除-拉伸2”参数

步骤9 创建“凸台-拉伸1”特征

选择【拉伸凸台/基体】，根据属性框中的提示信息，选择图3-20所示平面作为草图平面，按图3-21所示绘制草图，并完全定义草图保存退出。

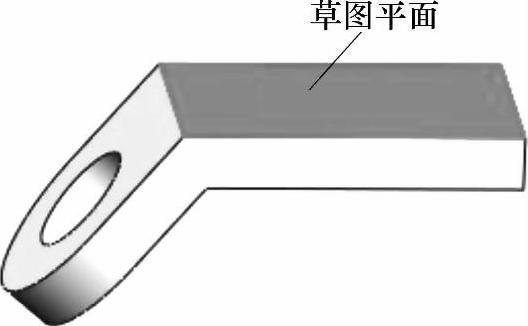

图3-20 选择草图平面

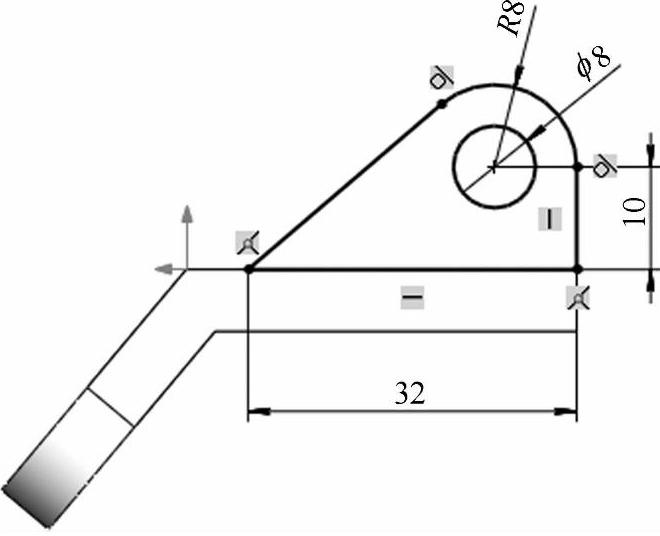

图3-21 绘制草图

在属性框中按图3-22所示完成参数设置。【终止条件】为【给定深度】、【深度】为6.00mm、方向不对可单击按钮切换方向。

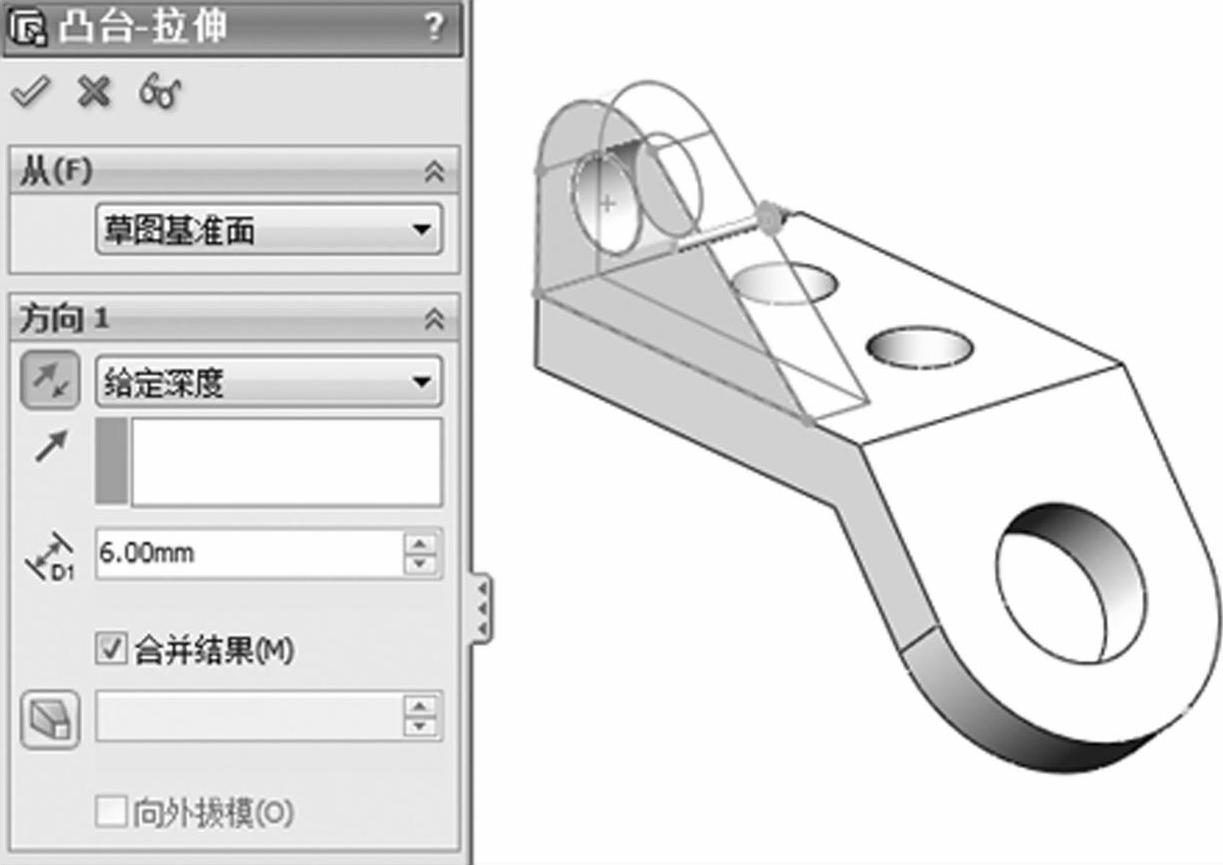

图3-22 设置“凸台-拉伸1”参数

步骤10 编辑材料

指定材料为“1060铝合金”。

步骤11 保存并关闭模型

将模型命名为“薄壁特征-铸件”，保存并关闭模型。
