SolidWorks实战教程

绘制图2-98所示的草图并将草图完全定义,单位为“MMGS(毫米、克、秒)”。

步骤1 绘制中心线

单击【中心线】按钮978-7-111-45867-8-Chapter02-151.jpg,绘制两条经过原点且有【水平】、【竖直】几何关系的中心线。

步骤2 绘制圆并标注尺寸

单击【圆】按钮978-7-111-45867-8-Chapter02-152.jpg,分别绘制出直径为48mm、8mm、3.50mm和3.50mm的圆并标注尺寸使其完全定义,如图2-99所示。

步骤3 绘制另一条中心线

单击【中心线】按钮978-7-111-45867-8-Chapter02-153.jpg,绘制120°夹角,且夹角中心线与竖直中心线有对称几何关系。

步骤4 绘制中心点圆弧槽口并标注尺寸

单击【中心点圆弧槽口】按钮978-7-111-45867-8-Chapter02-154.jpg,绘制一个以原点为中心点且与两条120°夹角中心线相交的圆弧槽口并标注尺寸,如图2-100所示。

步骤5 绘制五角星

如图2-101所示,创建5条相等长度的线段,且每条线段都与φ3.5的圆相切,并添加必要的约束条件,使草图完全定义。

步骤6 剪裁草图

单击【剪裁】按钮978-7-111-45867-8-Chapter02-155.jpg,将步骤5中绘制好的五角星中心多余部分直线剪裁,并保持各线段与圆相切且相等的条件,如图2-102所示。

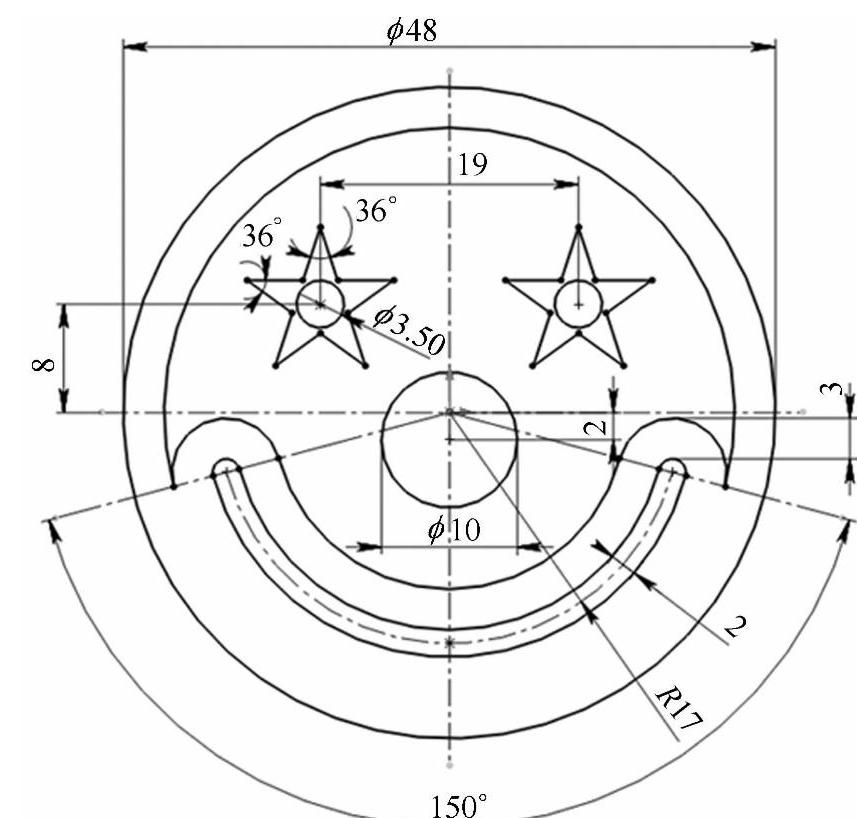

图2-98 示例4

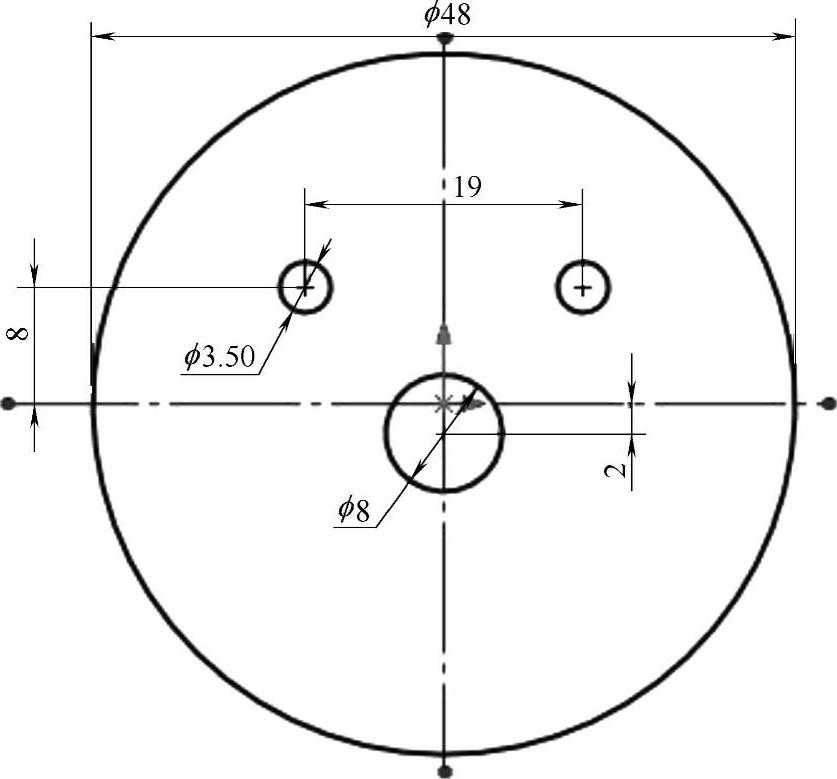

图2-99 绘制圆并标注尺寸

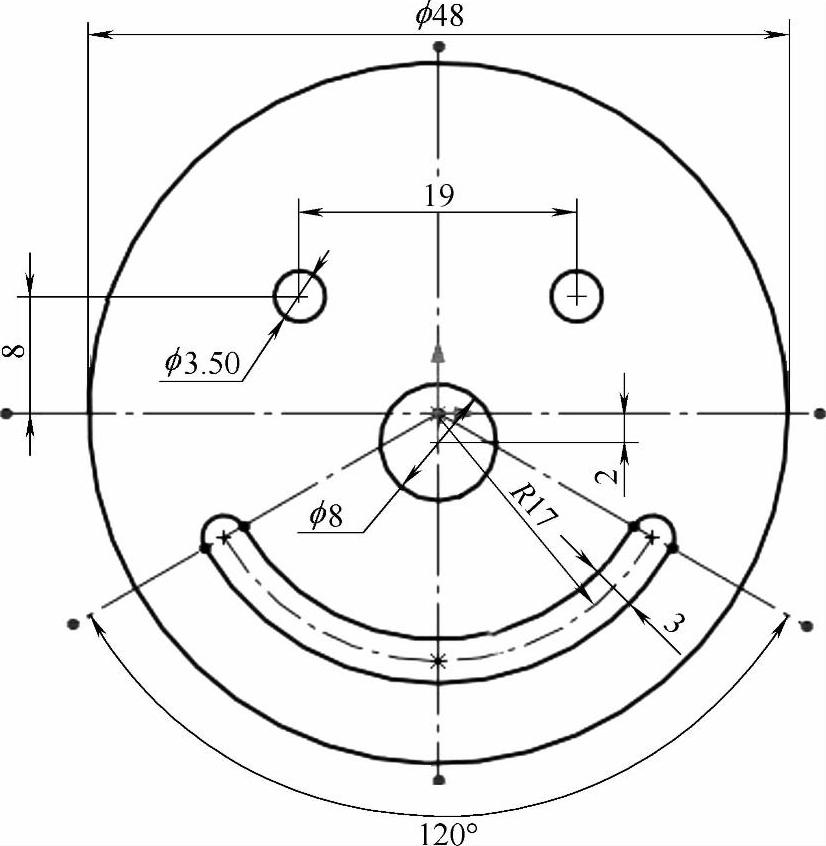

图2-100 绘制中心点圆弧槽口并标注尺寸

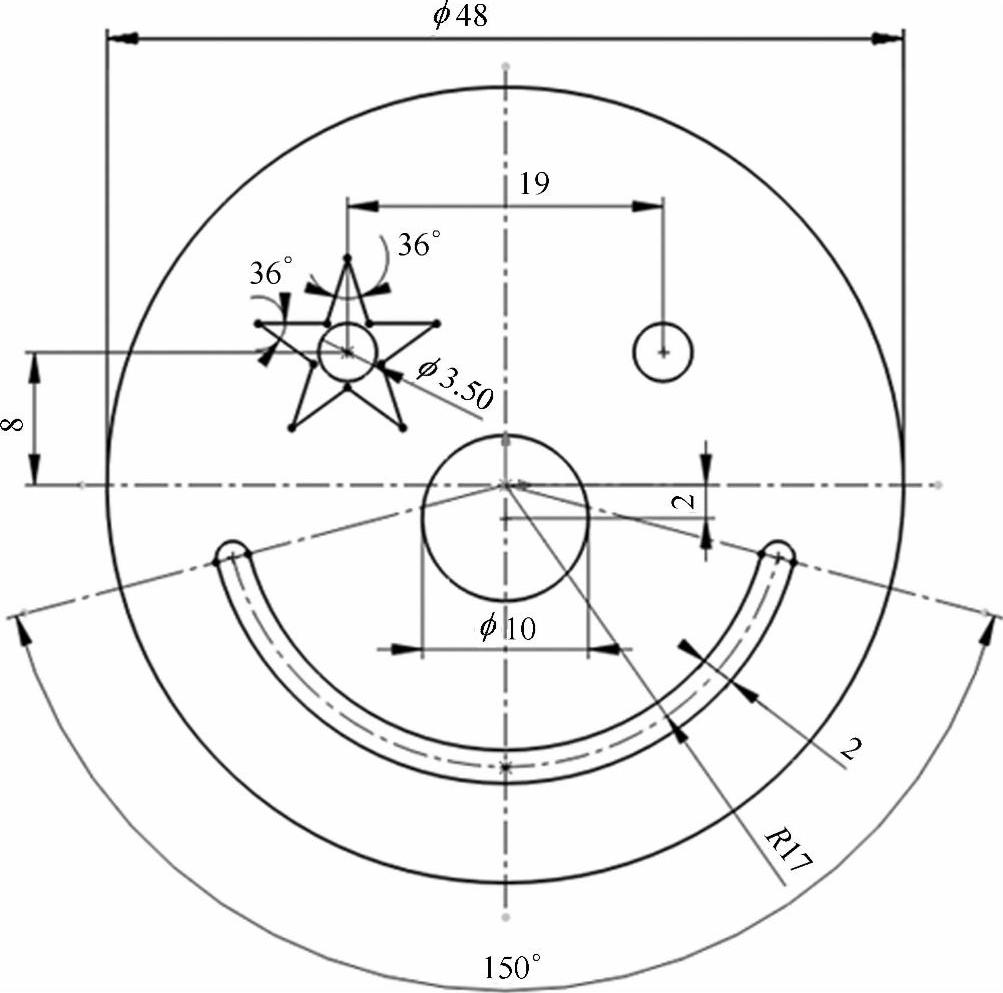

图2-101 绘制五角星

步骤7 镜像实体

单击【镜像实体】按钮978-7-111-45867-8-Chapter02-160.jpg,将步骤6中完全定义的草图镜像,如图2-103所示。

步骤8 等距圆

单击【等距实体】按钮978-7-111-45867-8-Chapter02-161.jpg,将【等距距离】设置为3.00mm并勾选【反向】复选框,等距直径48mm的圆,如图2-104所示。

步骤9 等距槽口

单击【等距实体】按钮978-7-111-45867-8-Chapter02-162.jpg,将【等距距离】设置为3mm,取消勾选【反向】复选框,等距槽口,如图2-105所示。

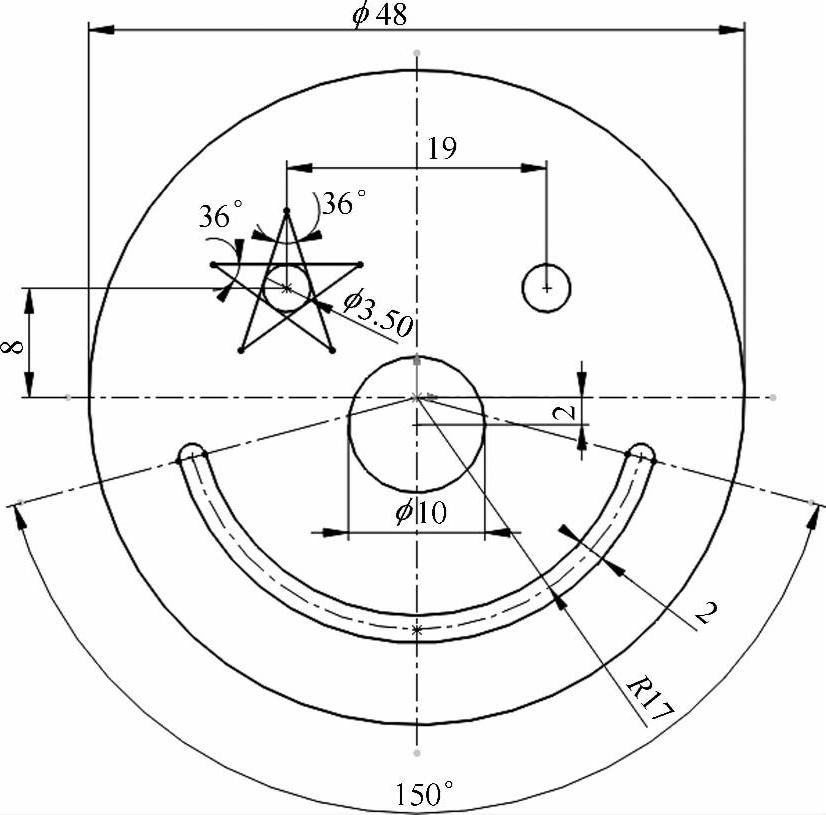

图2-102 剪裁草图

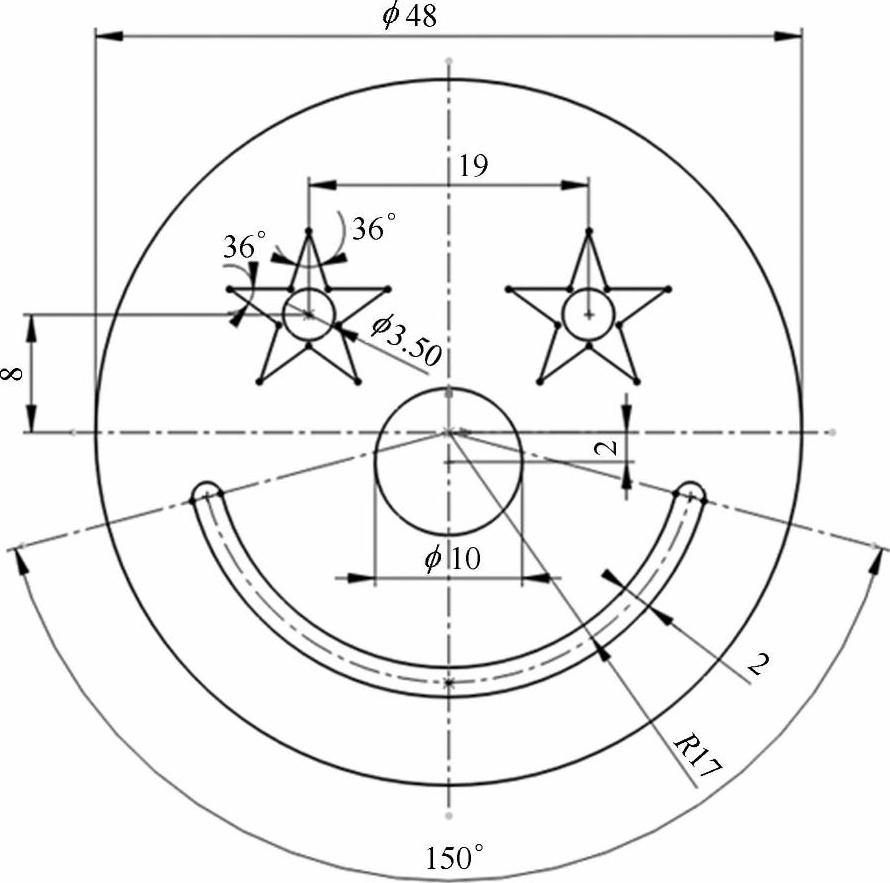

图2-103 镜像实体

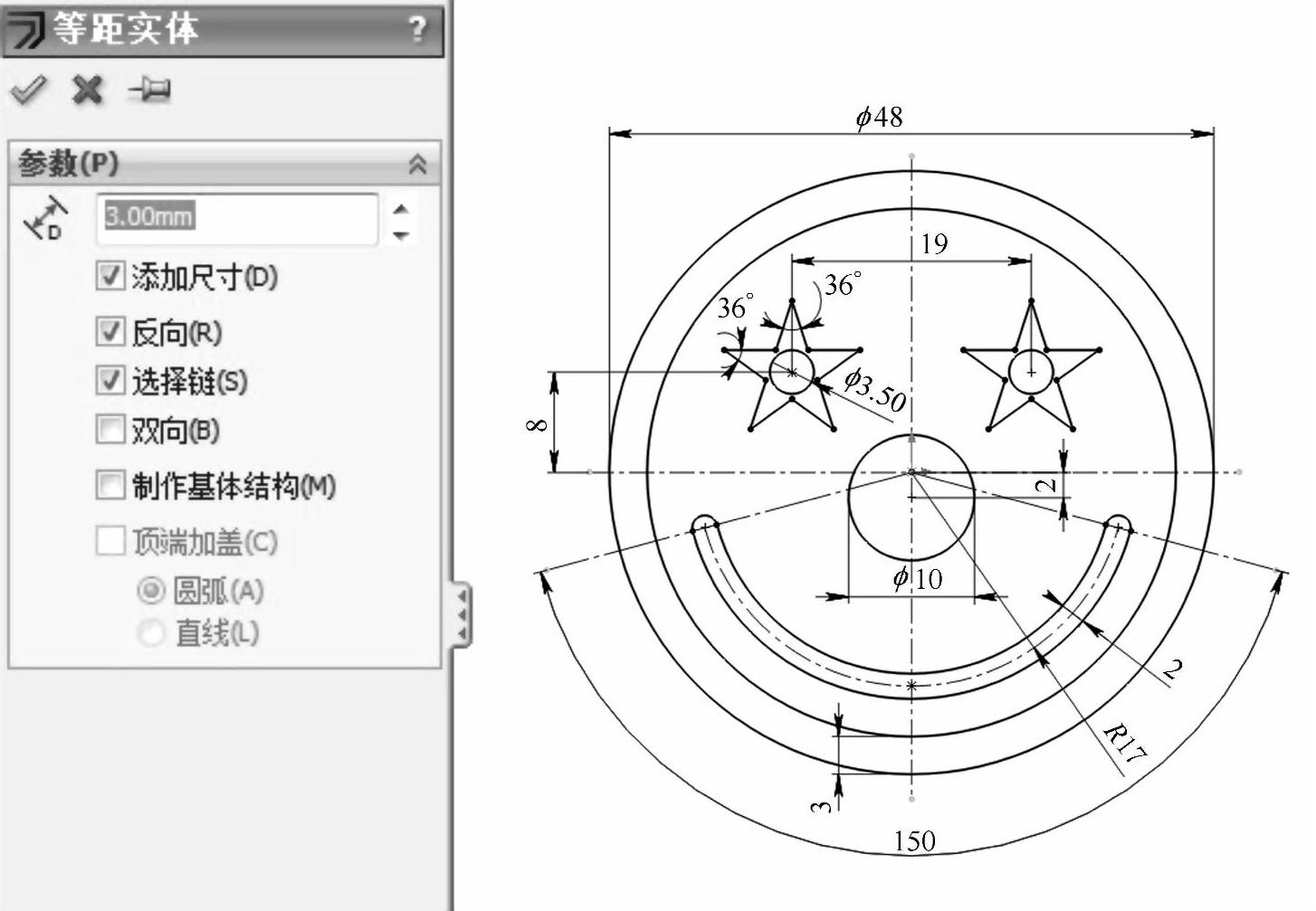

图2-104 等距圆

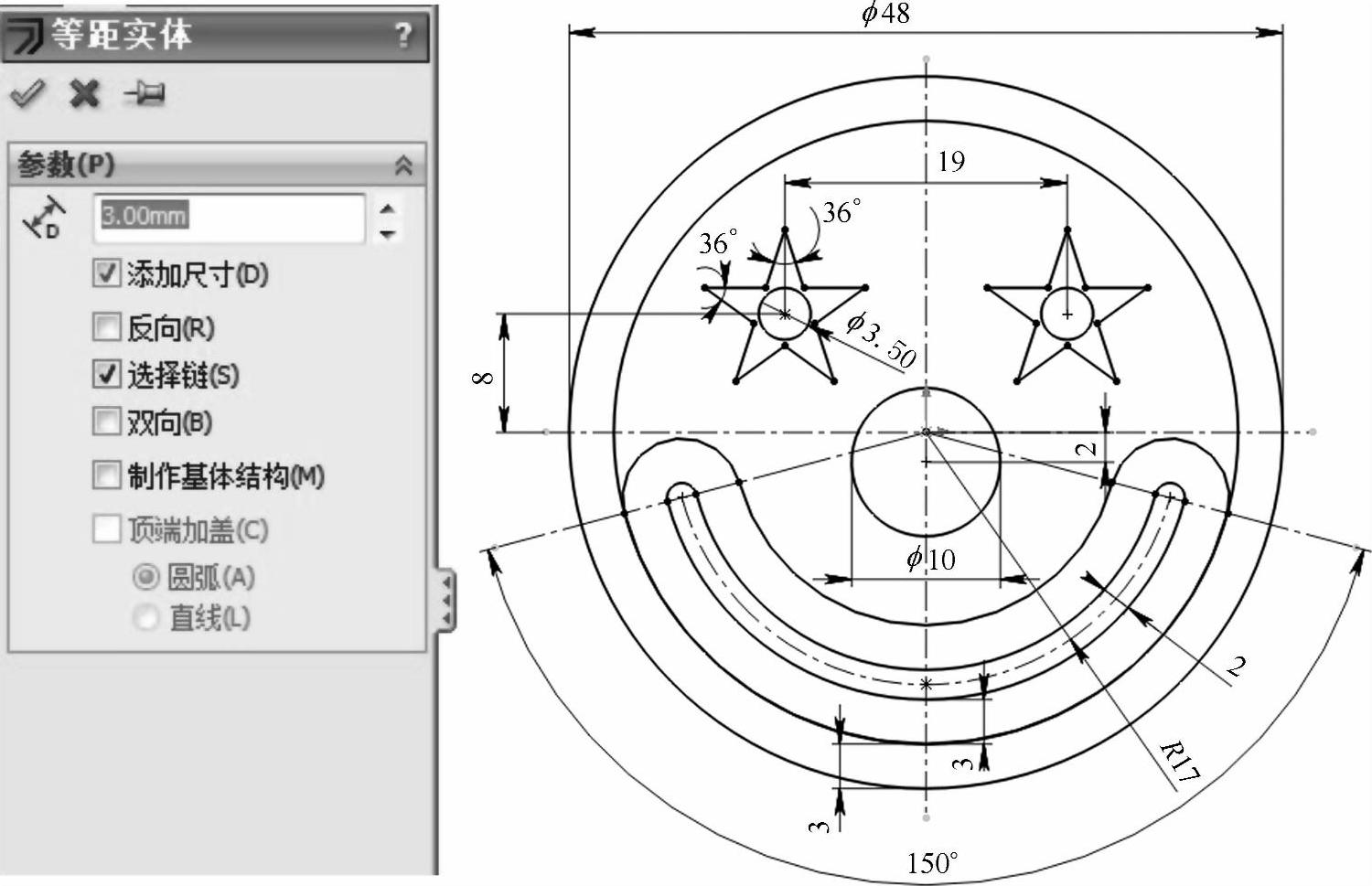

图2-105 等距槽口

步骤10 剪裁草图

单击【强劲剪裁】按钮978-7-111-45867-8-Chapter02-167.jpg,对草图进行剪裁,得到完全定义草图,如图2-106所示。

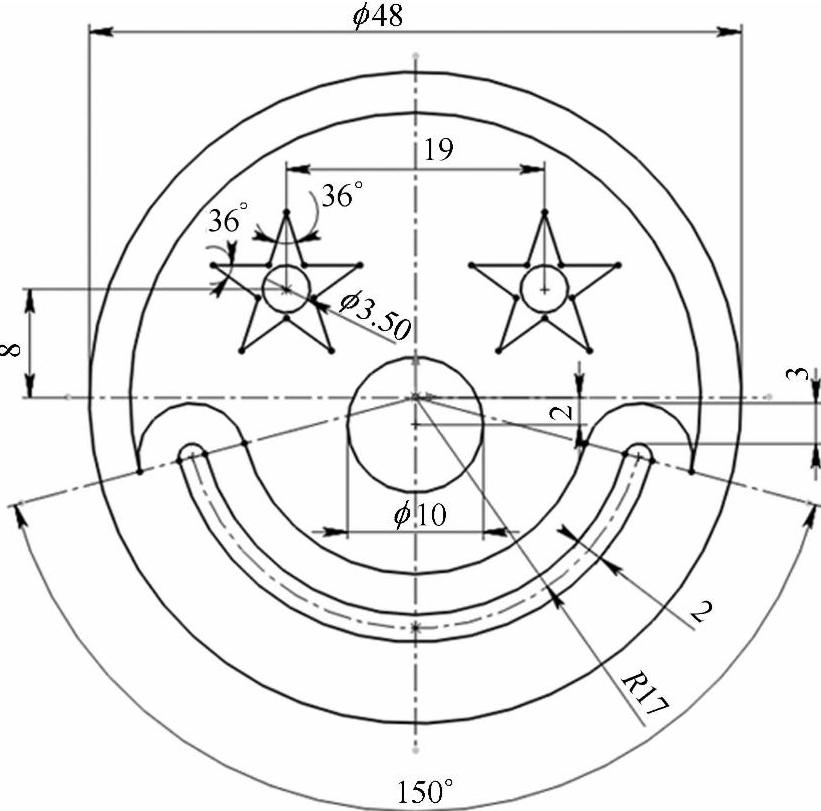

图2-106 剪裁完成后的草图
