绘制图2-75所示的草图并将草图完全定义，单位为“MMGS（毫米、克、秒）”。

步骤1 新建零件

在SolidWorks中新建一个零件并将单位设定为【MMGS（毫米、克、秒）】。

步骤2 打开草图

单击【草图绘制】按钮或者从【插入】菜单中选择【草图绘制】来打开草图。打开草图后，在下方的图形区域SolidWorks提供了三个默认基准面，如图2-76所示。

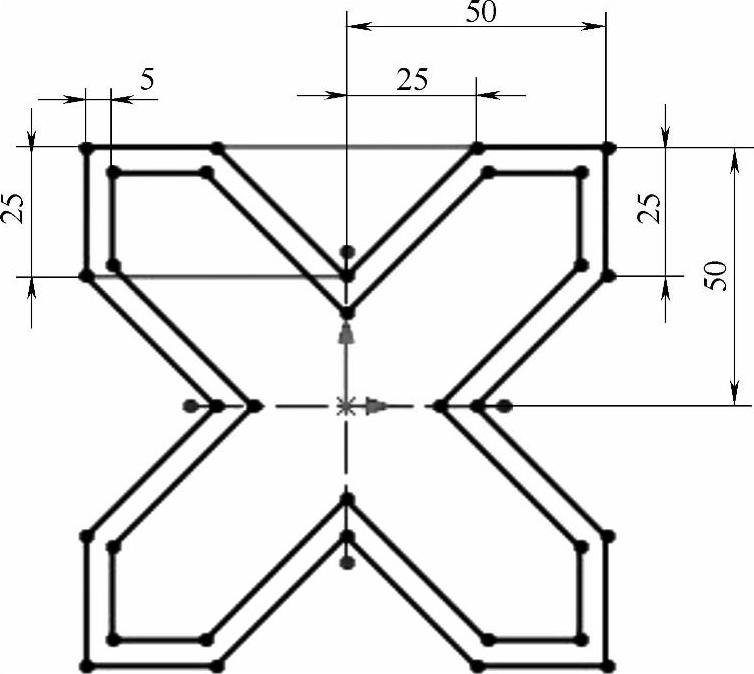

图2-75 示例1

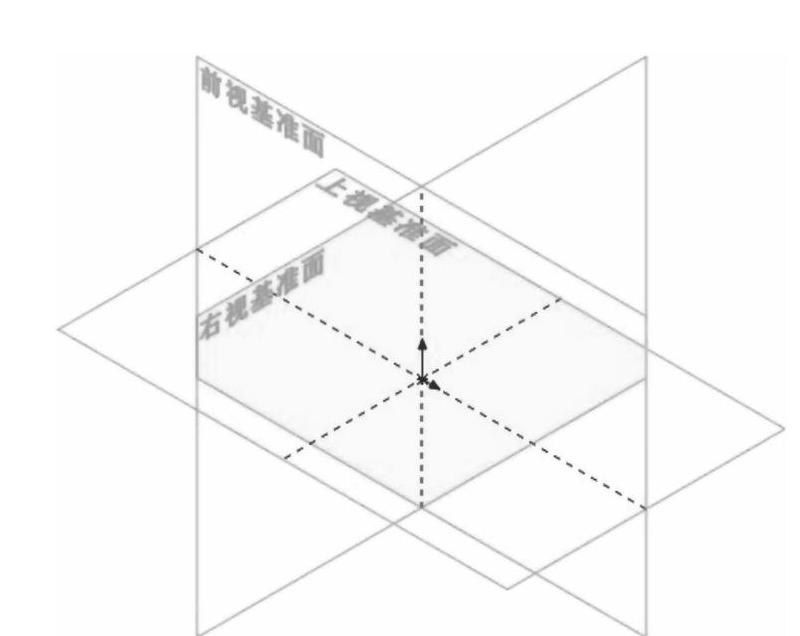

图2-76 默认绘图基准面

步骤3 选择基准面

选择【前视基准面】，单击即可激活，如图2-77所示。

将【前视基准面】旋转到与屏幕平行的位置（选择标准视图下的正视于）且符号（此符号为零件模型的原点）为红色，表示草图已处于激活状态，如图2-78所示。

步骤4 绘制中心线

单击【中心线】按钮，绘制两条经过原点且有【水平】、【竖直】几何关系的中心线，如图2-79所示。

步骤5 绘制直线

绘制直线时可以最大范围地利用推理线，推理线可以自动捕捉一些几何关系如“、、、”等。

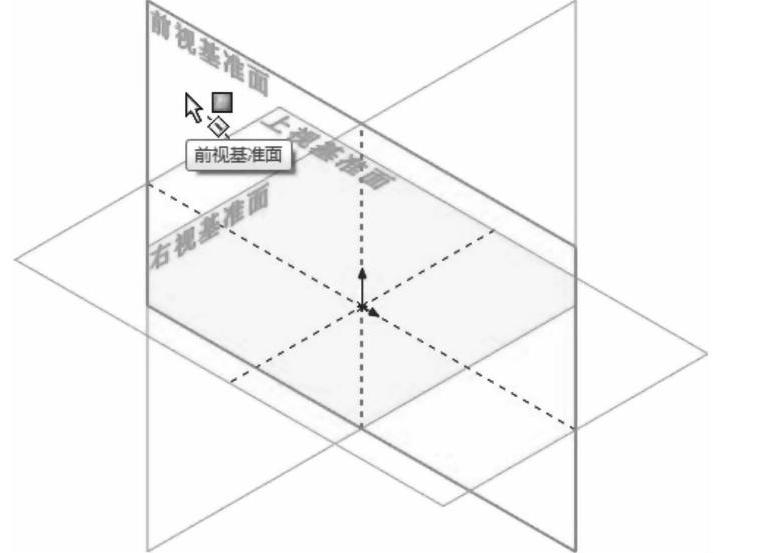

图2-77 选择【前视基准面】

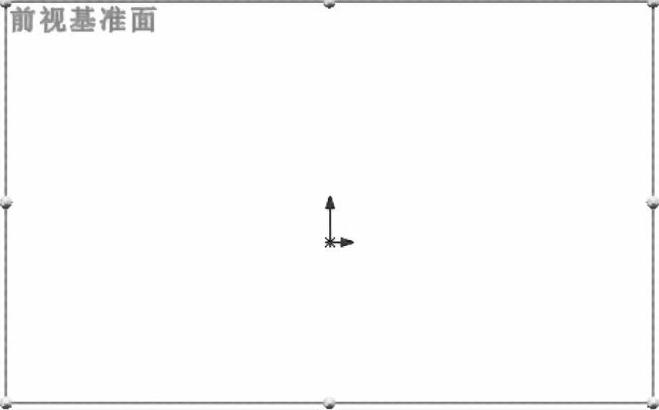

图2-78 激活后的绘图基准面

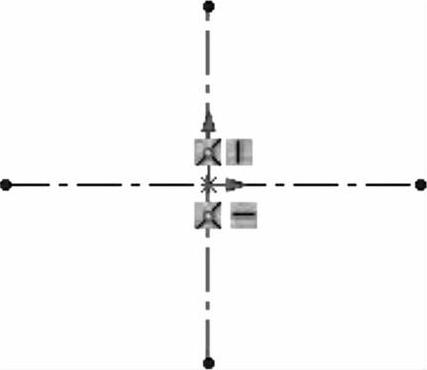

图2-79 绘制中心线

提示

SolidWorks是一款尺寸驱动的软件，几何体的大小是通过为其标注的尺寸来控制的。因此，绘制草图过程中只需绘制近似的大小和形状即可。(www.daowen.com)

首先单击【直线】按钮并在竖直中心线接近25mm处单击，确定直线的起始点；然后将光标移动到坐标（25，50，0）附近处单击确定第二个点；接着将光标移动到坐标（50，50，0）附近处单击确定第三个点，以此类推完成最后两个点，过程如图2-80所示。

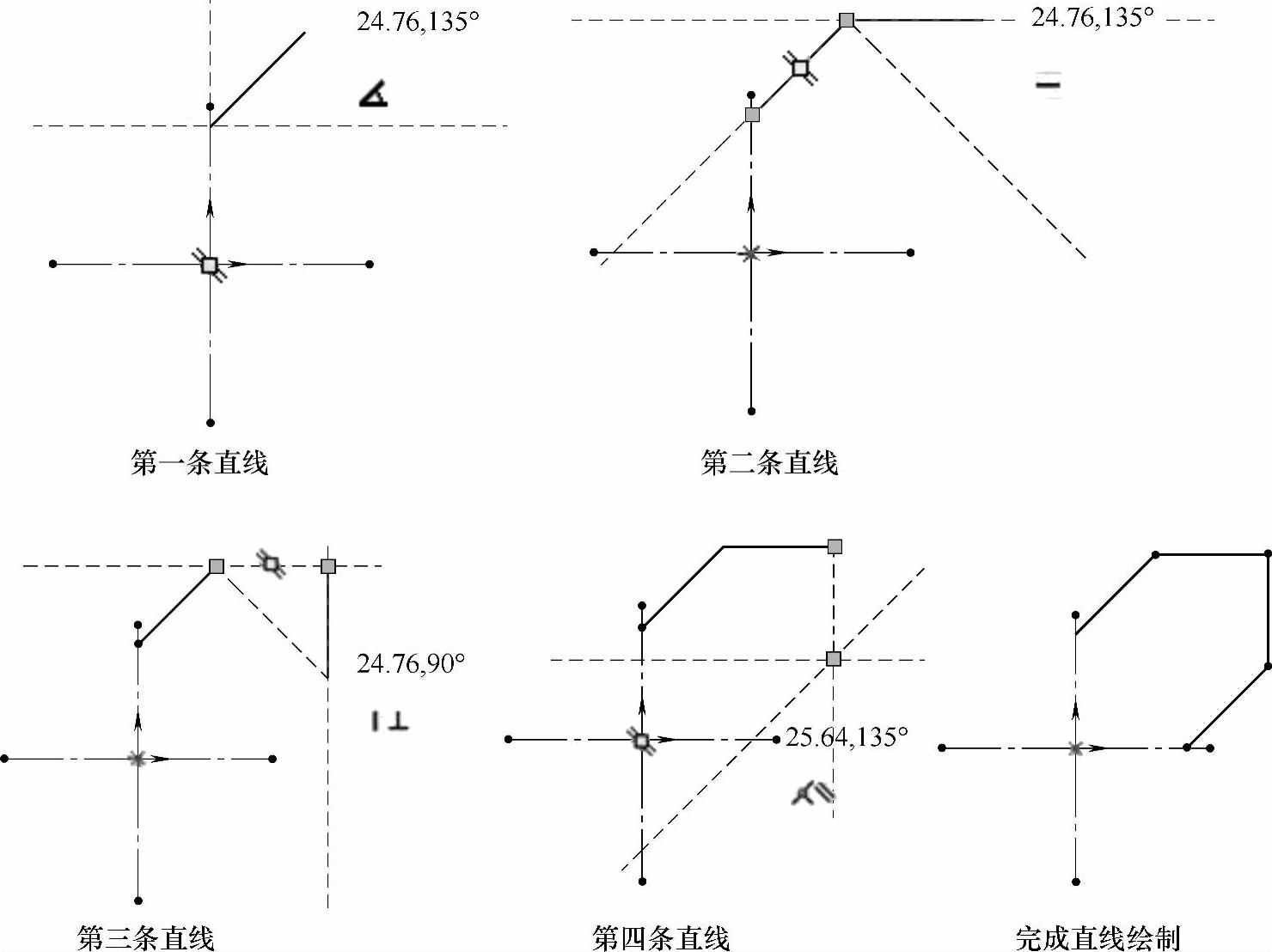

图2-80 初步直线的绘制过程

提示

绘制几何体有两种方法：

1）单击—单击。移动光标至欲绘制直线的起点单击一次鼠标，然后移动光标至欲绘制直线的终点（这时图形区域已经预览出欲绘制的直线），再次单击鼠标一次，则直线绘制完成。

2）单击—拖动。移动光标至欲绘制直线的起点单击一次鼠标且不松开鼠标左键，然后移动光标至欲绘制直线的终点（这时图形区域已经预览出欲绘制的直线），松开鼠标左键，则直线绘制完成。

步骤6 标注尺寸

单击【智能标注】按钮，标注出尺寸，如图2-81所示，使其完全定义。

步骤7 阵列草图

单击【圆周阵列】按钮，使用【圆周阵列】属性框阵列已完全定义部分的草图（图2-82），具体参数设置如图2-83所示。

步骤8 等距实体

单击【等距实体】按钮，在【等距实体】属性框中设置参数如图2-84所示。

步骤9 保存并关闭草图

如图2-85所示，草图已绘制完成，且草图为完全定义。保存并关闭草图。

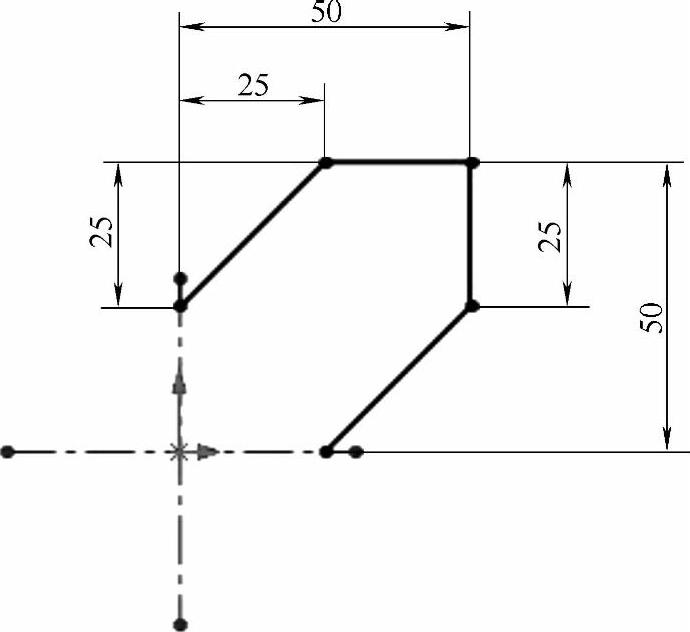

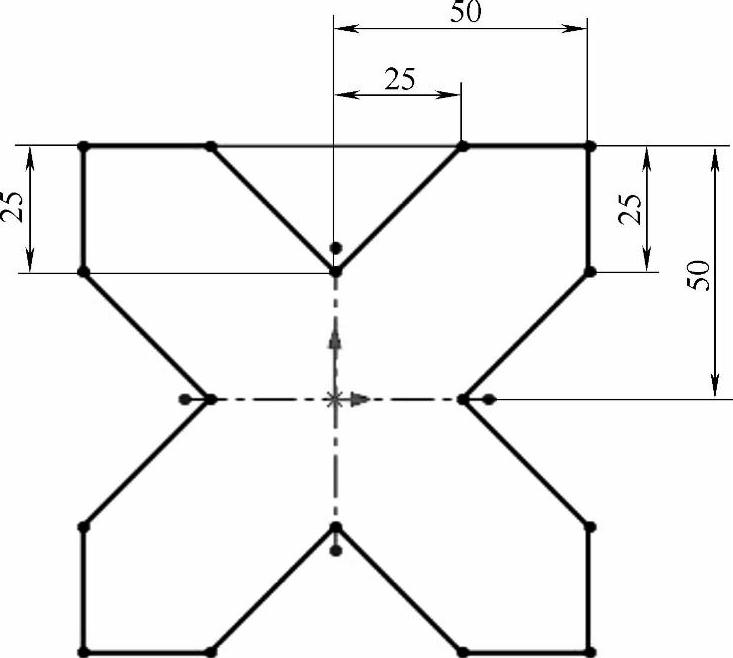

图2-81 标注尺寸

图2-82 阵列草图

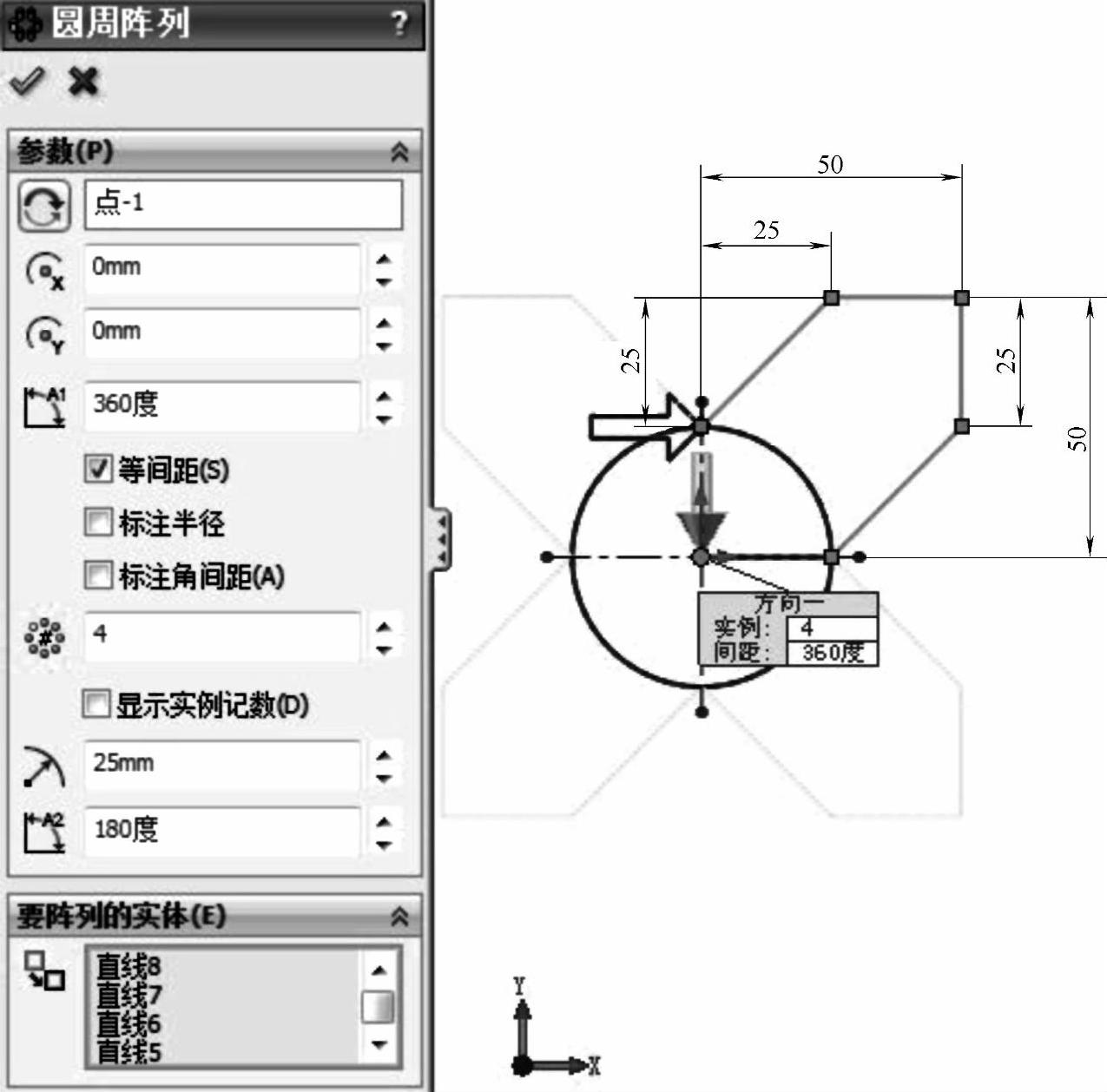

图2-83 圆周阵列参数设置及草图

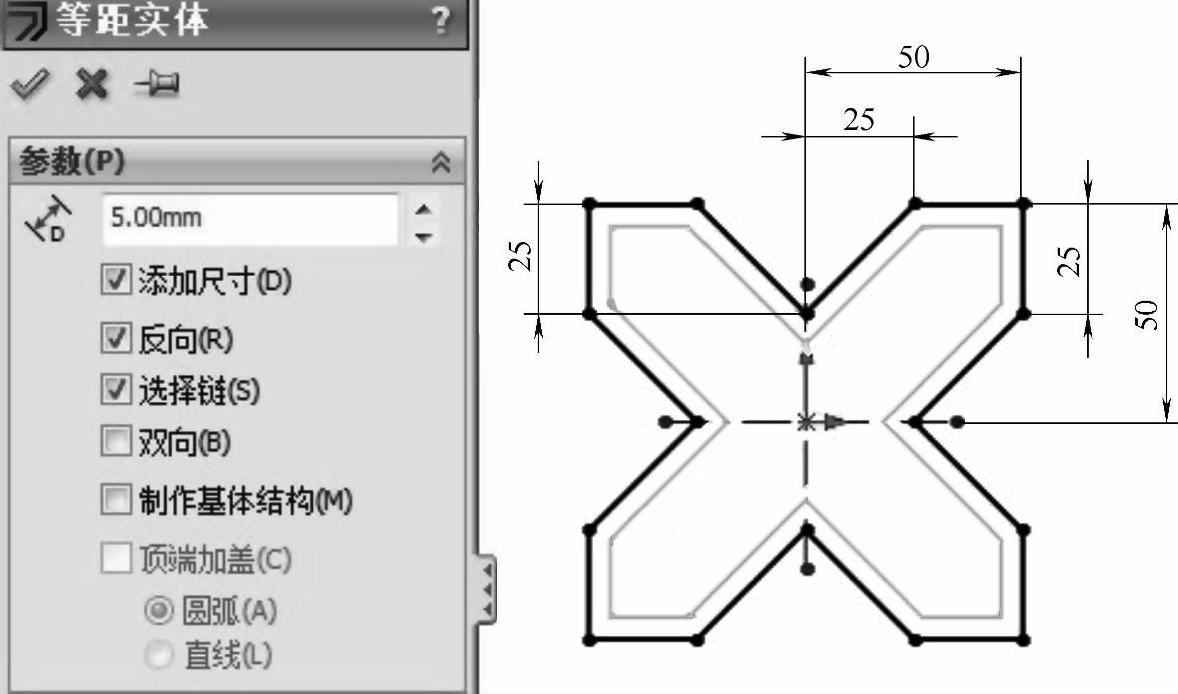

图2-84 等距实体参数设置及草图
