草图中的尺寸标注方式同样可以体现设计意图。添加的尺寸某种程度上也反映了设计人员打算如何修改尺寸，具体尺寸标注命令如图2-57所示。

1.标注尺寸的方法

单击【草图】工具栏上的【智能尺寸】按钮，鼠标指针变为，进行尺寸标注。按＜Esc＞键，或再次单击【智能尺寸】按钮，退出尺寸标注。

（1）线性尺寸的标注 线性尺寸一般分为【水平尺寸】、【竖直尺寸】和【平行尺寸】三种。一般使用【智能尺寸】命令，系统会根据鼠标指针位置自动切换三种不同类型。

1）启动智能尺寸命令后，移动鼠标到需要标注尺寸的直线位置附近，当光标形状为时，表示系统捕捉到直线，如图2-58a所示，单击鼠标选取直线。

2）移动鼠标，将拖出线性尺寸，当尺寸成为如图2-58b所示的水平尺寸时，在尺寸放置的合适位置单击鼠标，确定所标注尺寸的位置，同时弹出【修改】对话框。

3）在【修改】对话框中输入尺寸数值，如图2-58c所示。

4）单击按钮，完成该线性尺寸的标注，如图2-58d所示。

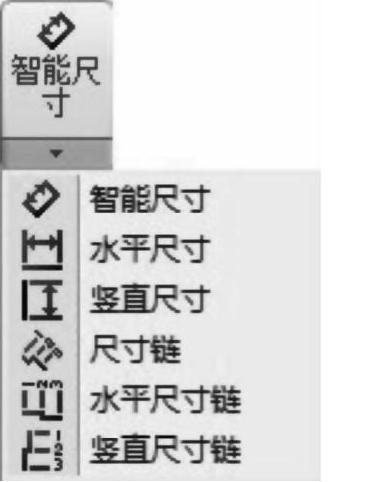

图2-57 尺寸标注命令

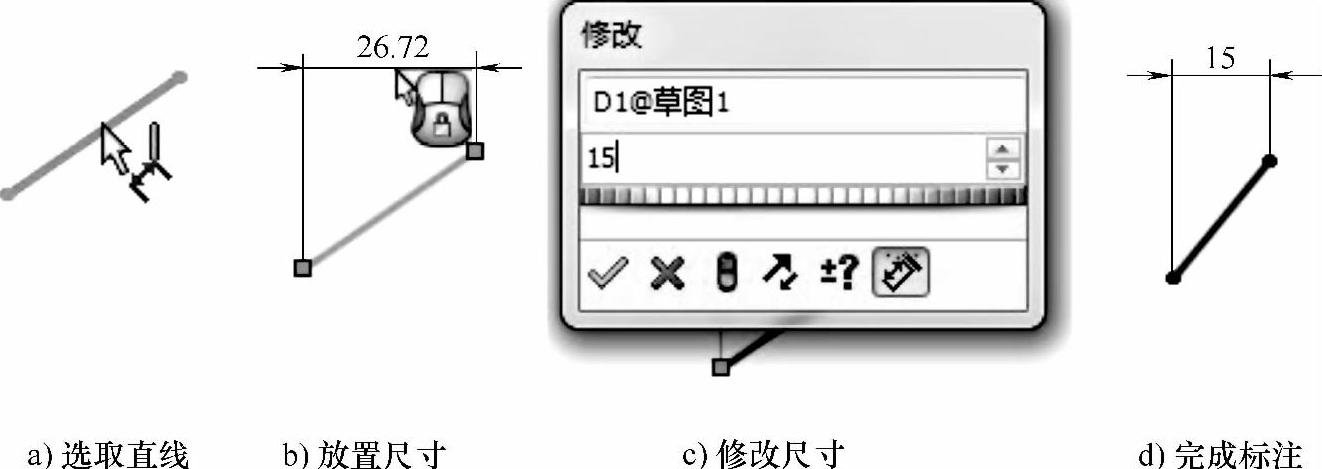

图2-58 线性尺寸的标注（水平尺寸）

当需标注竖直尺寸或平行尺寸时，只要在选取直线后，移动鼠标拖出竖直或平行尺寸，如图2-59所示。

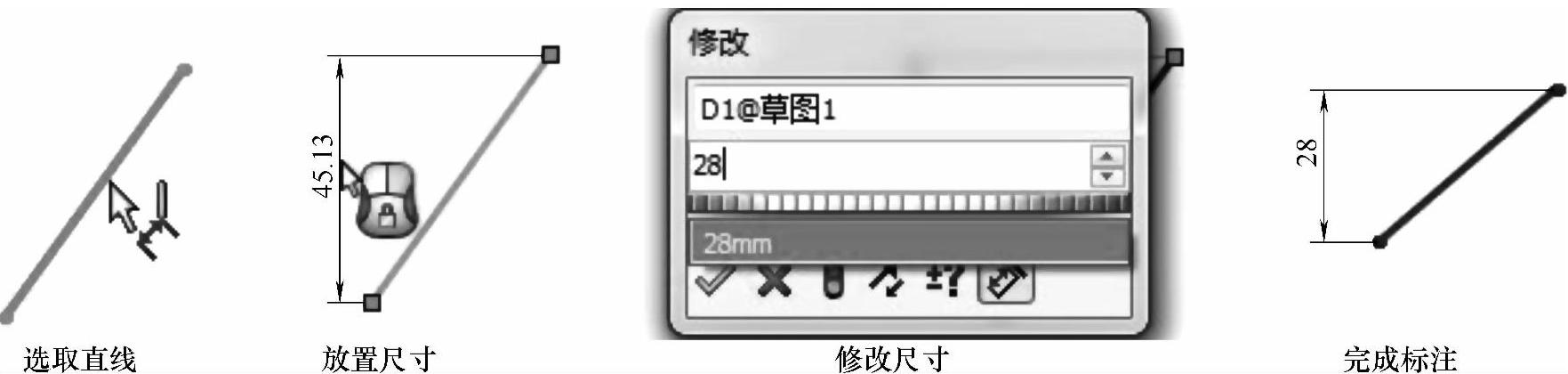

图2-59 线性尺寸的标注（竖直尺寸）

（2）角度尺寸的标注 角度尺寸分为两种：一种是两直线间的角度尺寸，另一种是直线与点间的角度尺寸。

1）启动智能尺寸命令后，移动鼠标，分别单击选取需标注角度尺寸的两条边。

2）移动鼠标，拖出角度尺寸，鼠标位置不同，将得到不同的标注形式。

3）单击鼠标，确定角度尺寸的位置，同时弹出【修改】对话框。

4）在【修改】对话框中输入尺寸数值。

5）单击按钮，完成该角度尺寸的标注，如图2-60所示。

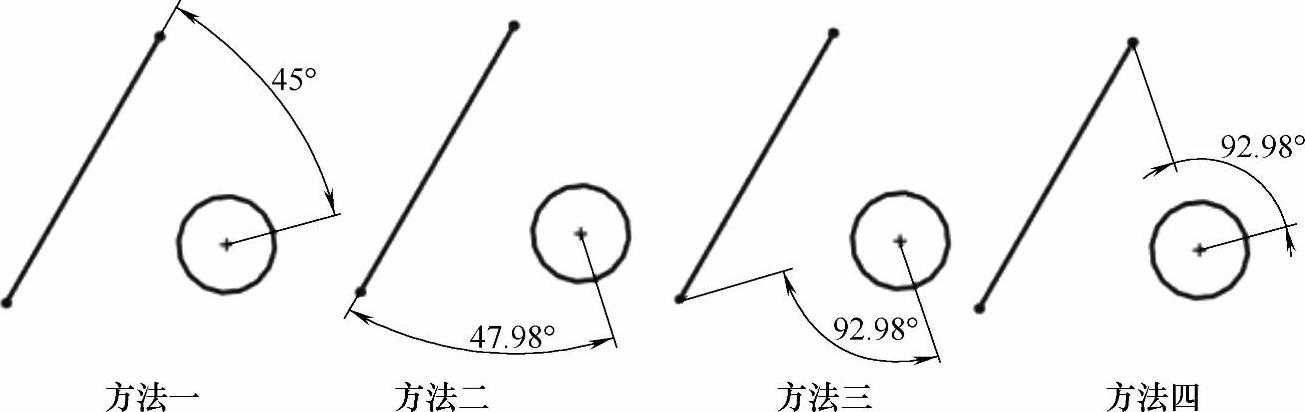

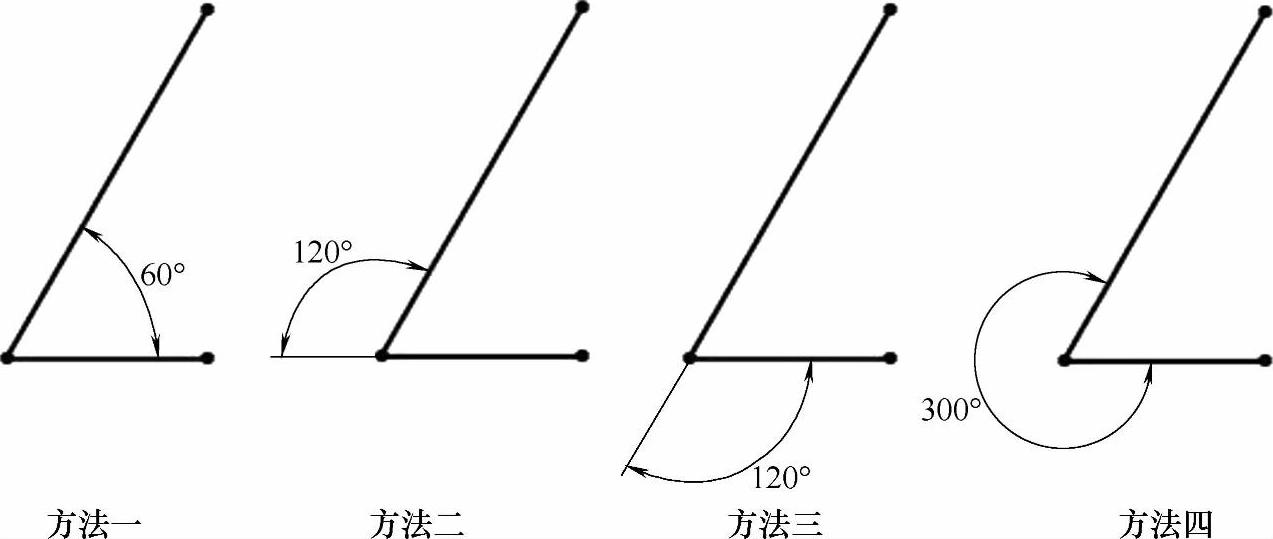

图2-60 角度的四种标注方法

当需标注直线与点的角度时，不同的选取顺序，会导致尺寸标注形式的不同，一般的选取顺序是：直线一个端点→直线另一个端点→点。如图2-61所示。

图2-61 直线与点的角度标注

（3）圆弧尺寸的标注 圆弧尺寸的标注分为标注圆弧半径、标注圆弧的弧长和标注圆弧对应弦长的线性尺寸。

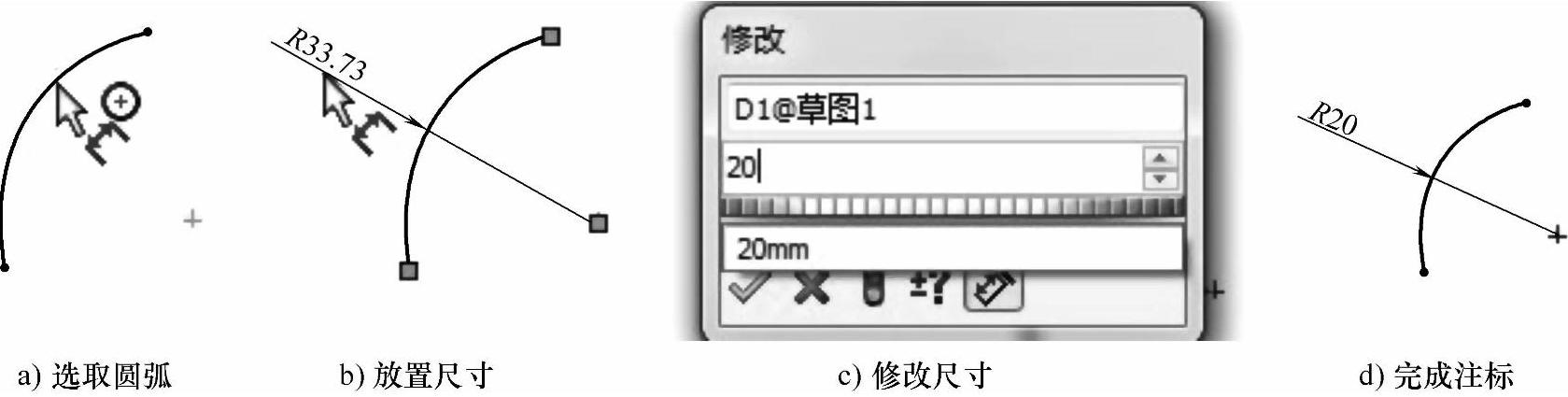

1）圆弧半径的标注。直接单击圆弧，如图2-62a所示。拖出半径尺寸后，在合适位置单击鼠标放置尺寸，如图2-62b所示。同时弹出【修改】对话框，在【修改】尺寸对话框中输入尺寸数值，如图2-62c所示。单击按钮，完成该圆弧半径尺寸的标注，如图2-62d所示。

图2-62 圆弧半径的标注方法

2）圆弧弧长的标注。分别选取圆弧的两个端点，如图2-63a所示。再选取圆弧，如图2-63b所示，此时，拖出的尺寸即为圆弧弧长。在合适位置单击鼠标，确定尺寸的位置，如图2-63c所示。同时弹出【修改】对话框，在【修改】对话框中输入尺寸数值，如图2-63d所示。单击按钮，完成该圆弧弧长尺寸的标注，如图2-63e所示。

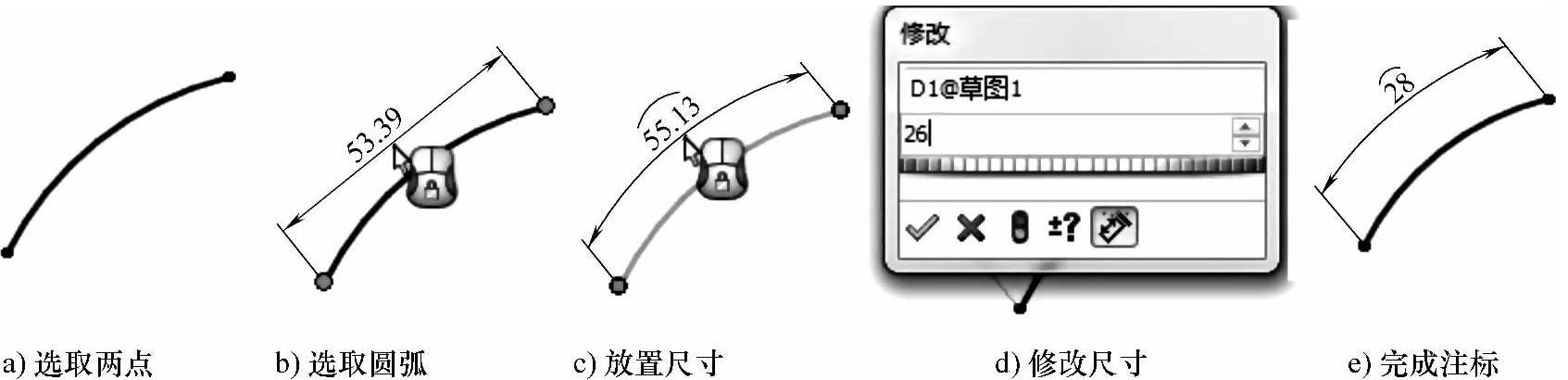

图2-63 圆弧弧长的标注

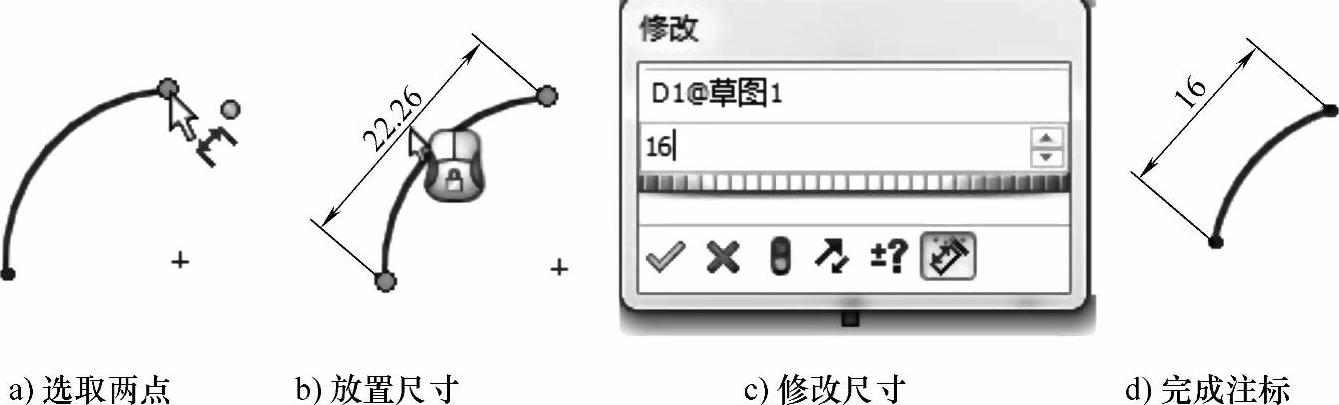

3）圆弧对应弦长的标注。分别选取圆弧的两个端点，拖出的尺寸即为圆弧对应弦长的线性尺寸，单击鼠标确定尺寸位置，同时弹出【修改】对话框，在【修改】对话框中输入尺寸数值，单击按钮，完成该圆弧对应弦长的尺寸标注，如图2-64所示。

图2-64 圆弧对应弦长的标注

（4）圆的标注 圆的标注和线性尺寸的标注一样。

（5）中心距的标注

1）启动标注尺寸命令后，移动鼠标，单击选取需标注中心距尺寸的两个圆，如图2-65a所示。

2）移动鼠标，拖出中心距尺寸，如图2-65b所示。单击鼠标，确定角度尺寸的位置，同时弹出【修改】对话框。

3）在【修改】对话框中输入尺寸数值，如图2-65c所示。(www.daowen.com)

4）单击按钮，完成该中心距尺寸的标注，如图2-65d所示。

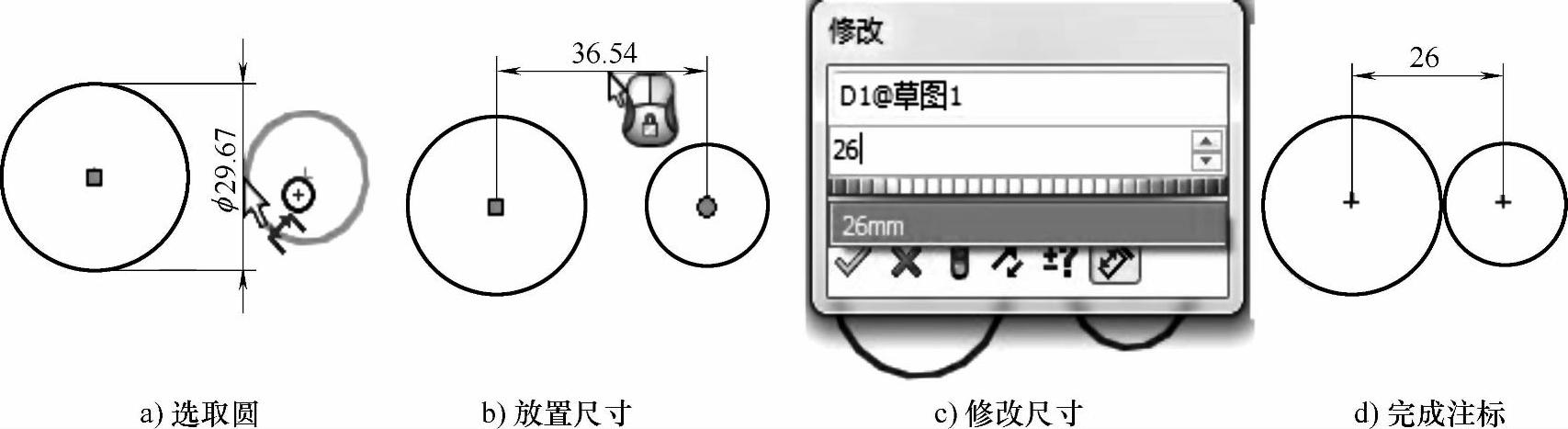

图2-65 中心距的标注

（6）同心圆的标注

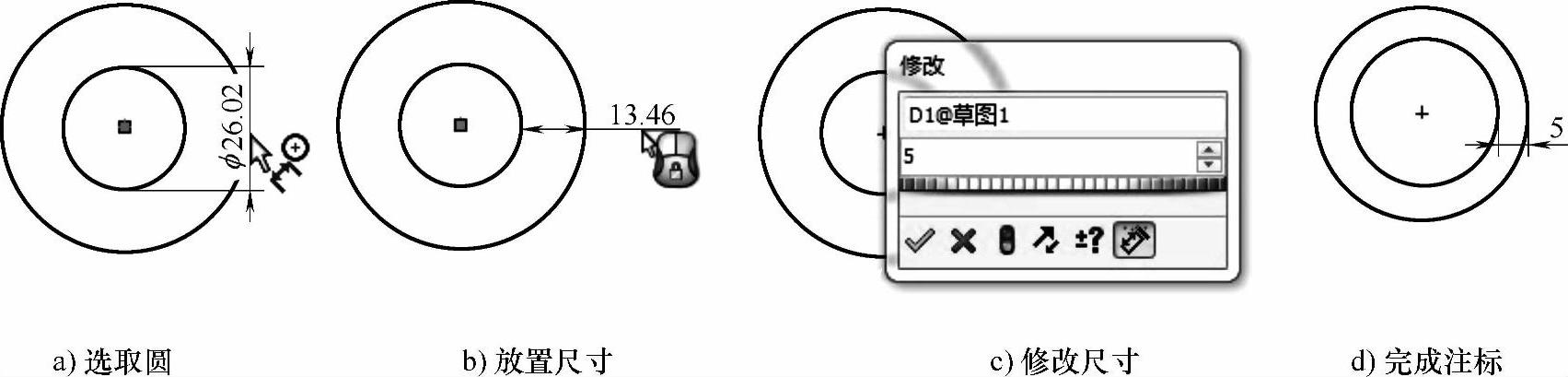

1）启动标注尺寸命令后，移动鼠标，单击选取第一个圆，然后单击选取第二个圆，如图2-66a所示。

2）右击可锁定尺寸线在该方向的位置。

3）单击以放置尺寸，如图2-66b所示。

4）在【修改】对话框中输入尺寸数值，如图2-66c所示。

5）单击按钮，完成尺寸的标注如图2-66d所示。

图2-66 同心圆的标注

2.修改尺寸

在绘制草图的过程中，为了得到需要的图形常常需要修改尺寸。

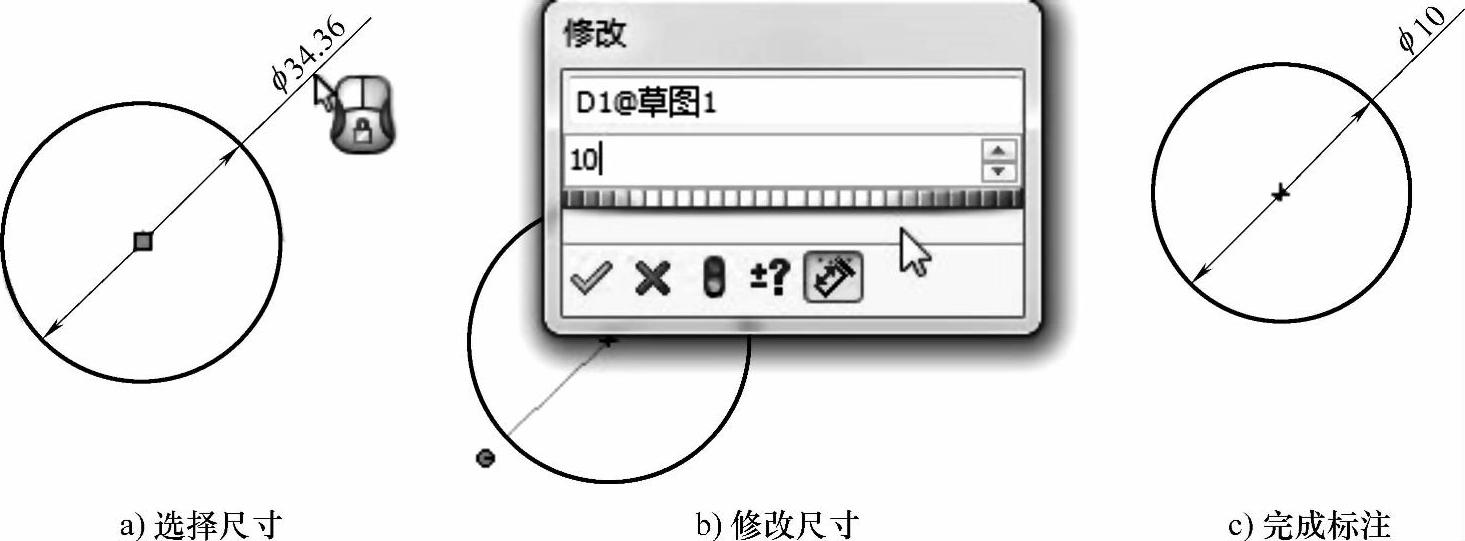

在草图绘制状态下，移动鼠标至需修改数值的尺寸附近，当尺寸被以高亮显示，且光标形状为时，双击鼠标，弹出【修改】对话框，在【修改】对话框中输入尺寸数值，单击按钮，完成尺寸的修改，如图2-67所示。

图2-67 尺寸修改

3.修改尺寸属性

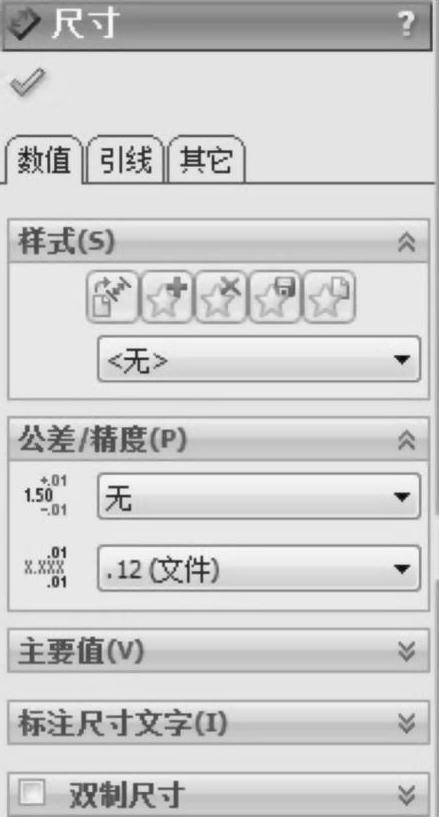

选择一标注好的尺寸，在窗口的左侧区域出现【尺寸】属性框，如图2-68所示，可以根据要求对尺寸属性进行修改。

4.草图状态

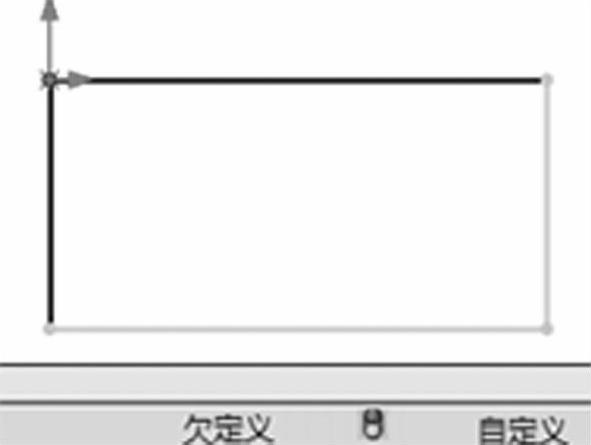

（1）欠定义 草图定义不充分，欠定义的草图元素是蓝色的（默认设置）。当绘制好草图时，还可以拖动草图元素来更改其形状或位置。在图形窗口中，黑色线条固定到原点，但可拖动蓝色线条。蓝色表示实体未固定，淡蓝色表示实体被选择。在图2-69状态栏可以看到当前草图状态。

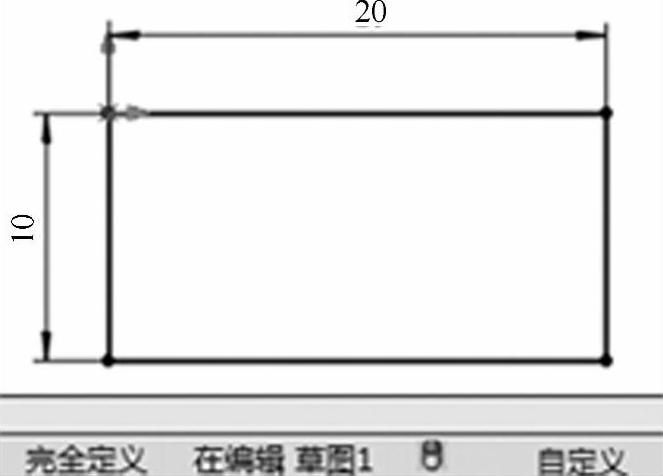

（2）完全定义 草图具有完整的信息，完全定义的草图元素是黑色的（默认设置）。当零件设计成熟，开始加工时，每一个草图元素都应该为完全定义状态。如图2-70所示，添加尺寸到顶部和右侧可固定矩形所有侧边的大小，因为原点固定住了左侧和下方边线的关系，当插入尺寸时，由水平与垂直推算出相对的两条直线段相等，所有实体变成黑色，表示矩形已完全定义。

图2-68 【尺寸】属性框

图2-69 欠定义草图

图2-70 完全定义草图

（3）过定义 草图中有重复尺寸或有相冲突的几何关系，过定义的草图元素是黄色的（默认设置）。如图2-71所示，草图存在冗余尺寸，黄色矩形为过定义状态。当插入尺寸时，有两个尺寸驱动同一几何体应为无效，此时会弹出一对话框，提示用户是否将多余尺寸指定为从动，如果将多余尺寸指定为从动，则视图还是完全定义；如果指定为驱动则视图为过定义。过定义的尺寸将导致草图驱动模型失效，欠定义的尺寸则不能完全表达设计者的设计意图，为避免建模后期出现意想不到的错误，建议每个草图都是完全定义状态。

5.尺寸标注中的设计意图

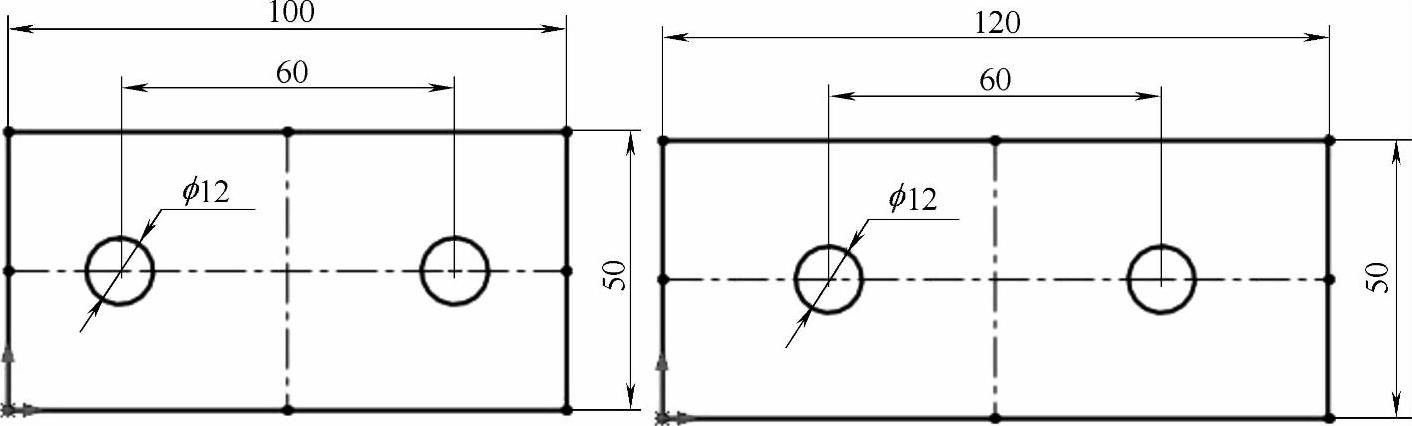

1）无论矩形的尺寸如何变化，两个孔始终与边界保持相应距离，如图2-72所示。

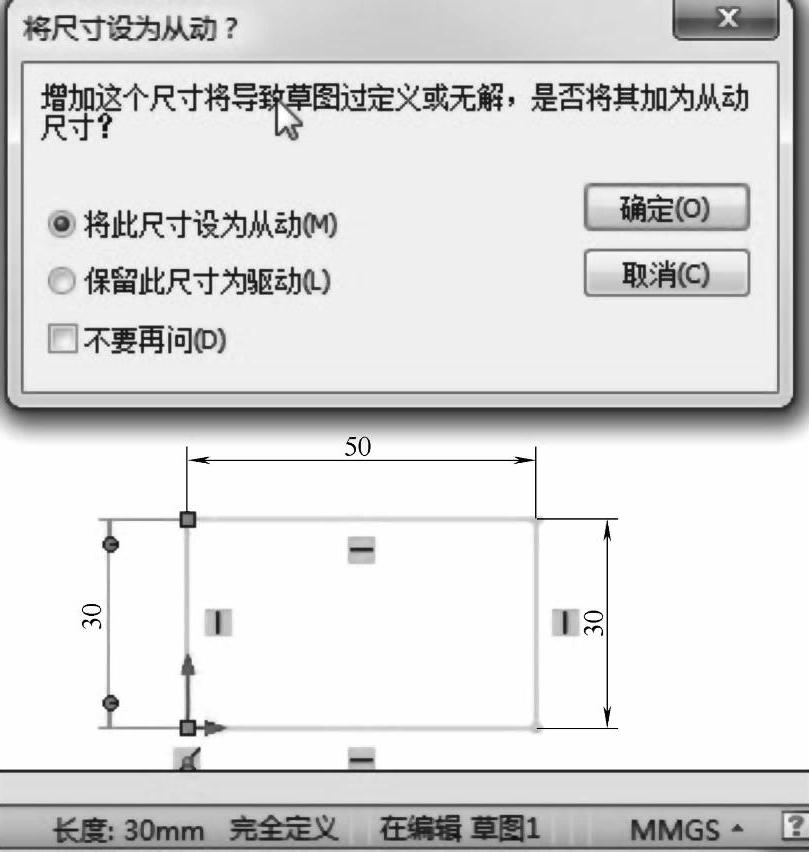

图2-71 过定义草图

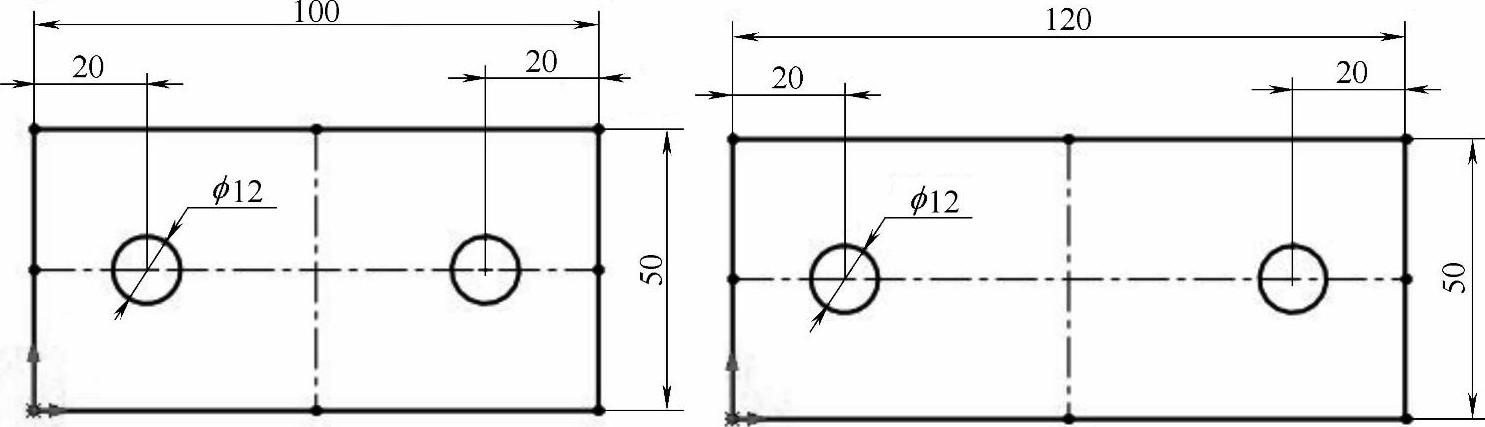

图2-72 尺寸标注设计意图一

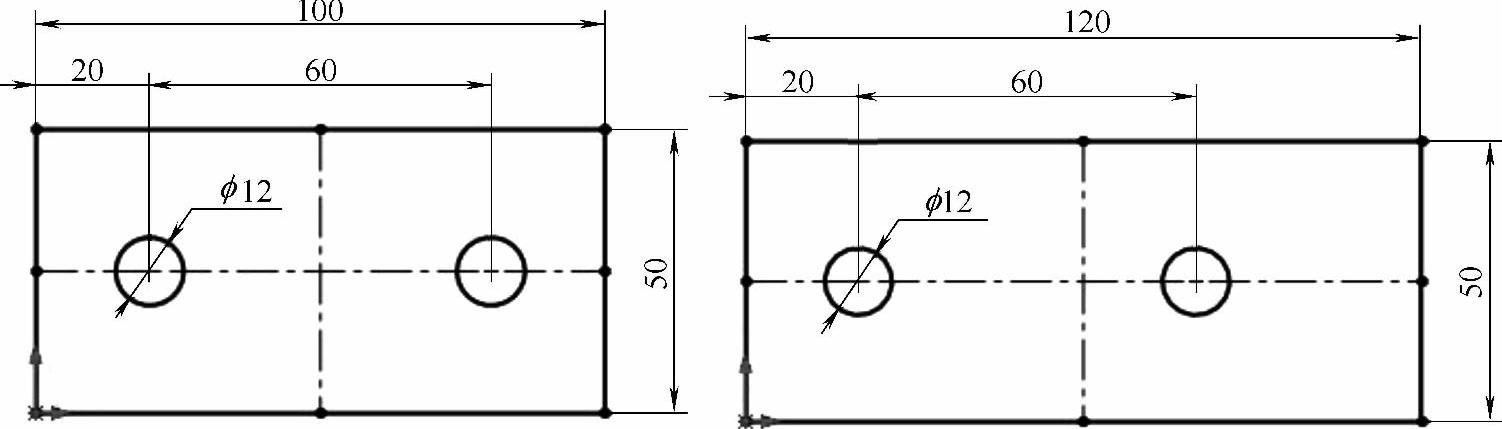

2）两个孔以矩形左侧为基准进行标注，尺寸标注将使孔相对于矩形的左侧定位，孔位置不受矩形整体宽度的影响，如图2-73所示。

图2-73 尺寸标注设计意图二

3）标注两个孔的中心距，这样的标注方法将保证孔中心之间的距离，如图2-74所示。

图2-74 尺寸标注设计意图三
