草图工具的使用方法和示例

草图工具是用来修改已经创建好的草图几何体,这些工具包括【绘制圆角】、【绘制倒角】、【剪裁】、【延伸】、【等距实体】、【镜像】、【动态镜像】、【线性阵列】和【圆周阵列】等。

1.【绘制圆角】和【绘制倒角】

(1)【绘制圆角】 【绘制圆角】工具可以在两个草图实体的交叉处剪裁掉角部,并生成一个切线弧。

首先在打开的草图中,单击【草图】工具栏上的【绘制圆角】按钮978-7-111-45867-8-Chapter02-14.jpg,出现【绘制圆角】属性框,在【半径】文本框中输入半径值。选中要圆角化的实体并勾选【保持拐角处约束条件】复选框,如图2-11所示,其中深色圆角为预览圆角。然后用户可以通过属性框中的按钮√或×来保留或者取消圆角,也可以在图形窗口中右上角选择,如图2-11所示。


图2-11 【绘制圆角】属性框及确认角

提示

在选择要圆角化的实体时可以选择两条边,也可以直接选中两条直线的交点,如图2-12所示。

(2)【绘制倒角】 【绘制倒角】工具可以在两个相邻的草图实体间添加倒角。

首先在打开的草图中,单击【草图】工具栏上的【绘制倒角】按钮978-7-111-45867-8-Chapter02-16.jpg,出现【绘制倒角】属性框,如图2-13所示。

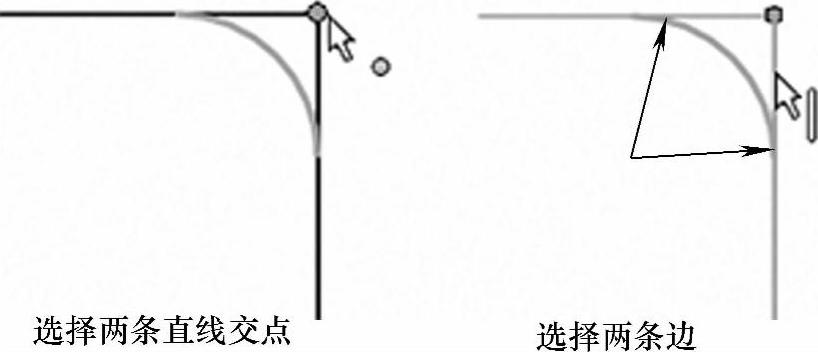

图2-12 圆角选择方式

根据图2-13,可以看出倒角分为【角度距离】、【距离-距离】、【相等距离】三个选项。通过这三种选项实现不同的倒角创建方法。

1)【角度距离】:选中【角度距离】单选按钮,并分别输入距离和角度,然后再选中需要做倒角的两条直线(先选择的一条边为长度距离),生成倒角,如图2-14所示。

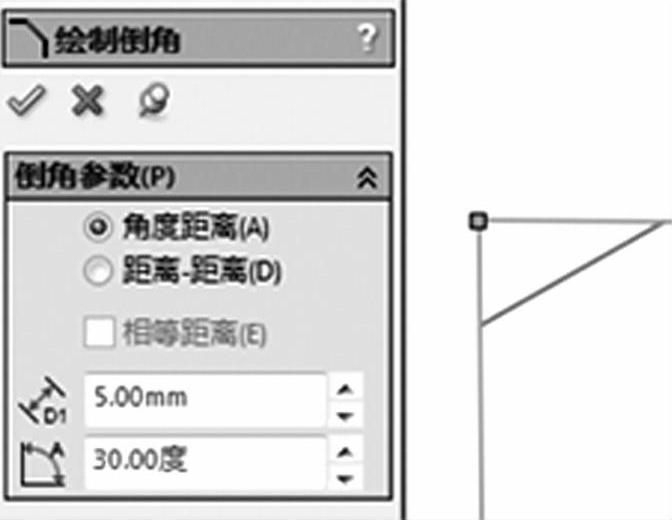

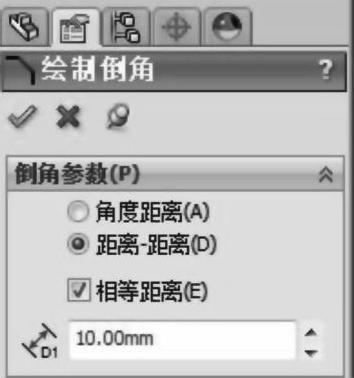

图2-13 【绘制倒角】属性框


图2-14 【角度距离】倒角

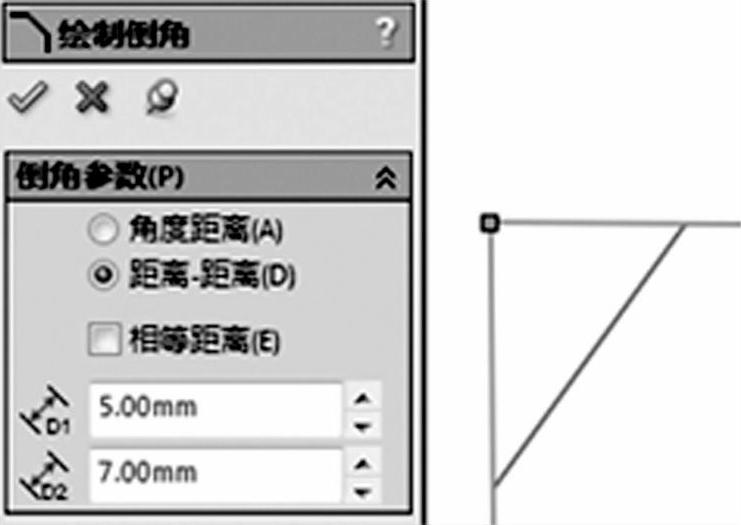

2)【距离-距离】:选中【距离-距离】单选按钮,并分别输入两个距离,然后再选中需要做倒角的两条直线(先选择的一条边为第一个距离),生成倒角,如图2-15所示。

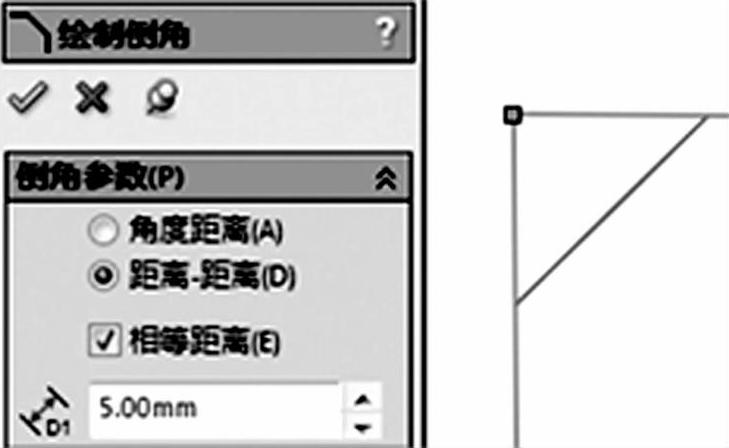

3)【相等距离】:选中【距离-距离】单选按钮并勾选【相等距离】复选框,输入一个距离,然后再选中需要做倒角的两条直线,生成倒角,如图2-16所示。


图2-15 【距离-距离】倒角


图2-16 【相等距离】倒角

2.【剪裁】和【延伸】

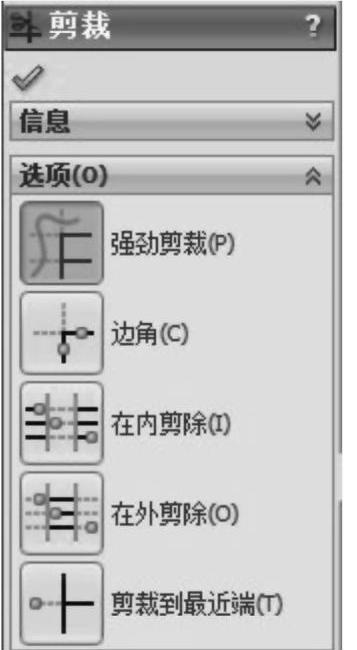

在SolidWorks中,【剪裁】包括五种方式:【强劲剪裁】、【边角】、【在内剪除】、【在外剪除】和【剪裁到最近端】,如图2-17所示。经常用到的是【强劲剪裁】和【剪裁到最近端】两种方式。

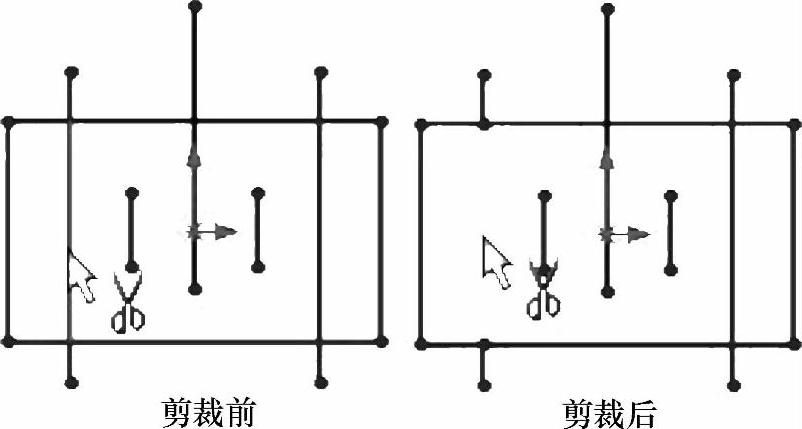

(1)【强劲剪裁】 单击【强劲剪裁】按钮978-7-111-45867-8-Chapter02-22.jpg,在图形区的草图中,按下鼠标左键且不松开并移动光标,使其通过需要删除的线段,只要是光标轨迹经过的线段,都会被删除,如图2-18所示为剪裁前后的示意图

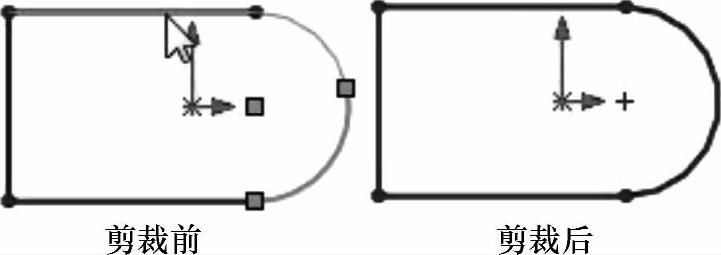

【强劲剪裁】不仅有剪裁功能,还具有延伸功能,如图2-19所示。

(2)【边角】 【边角】用于延伸或剪裁两个草图实体,直到它们在边角处相交。单击【边角】按钮978-7-111-45867-8-Chapter02-23.jpg,选择需要结合的两个草图实体(对于十字交叉线段,选择第二个实体时注意选择的线段是保留的部分)。几种常见的边角剪裁形式如图2-20~图2-22所示。

(3)【在内剪除】 剪除位于两个边界实体内都相交或全不相交的草图实体。单击【在内剪除】按钮978-7-111-45867-8-Chapter02-24.jpg,先选择两个边界草图实体(两条水平线段),然后选择要剪除的草图实体,与边界实体(两条水平线段)仅一边相交的线段将无法剪除,如图2-23所示。


图2-17 剪裁方式


图2-18 强劲剪裁


图2-19 强劲剪裁的延伸功能

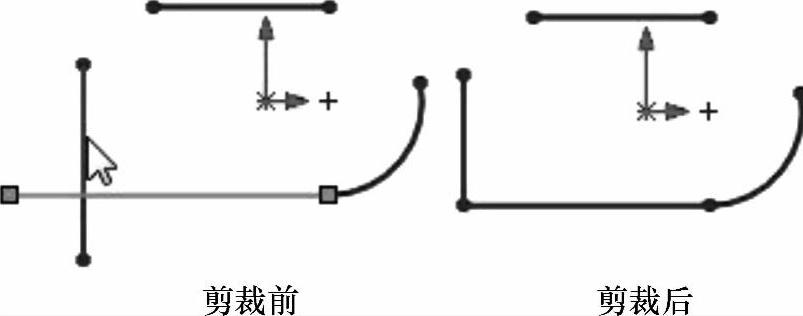

图2-20 边角剪裁

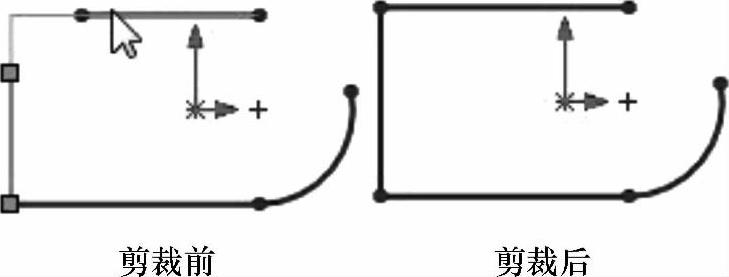

图2-21 边角剪裁


图2-22 边角剪裁

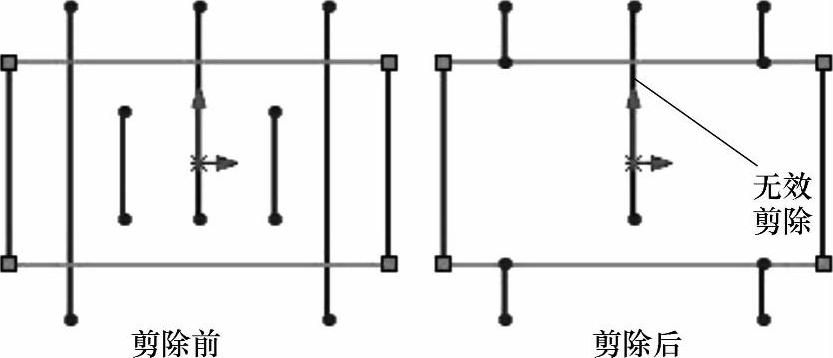

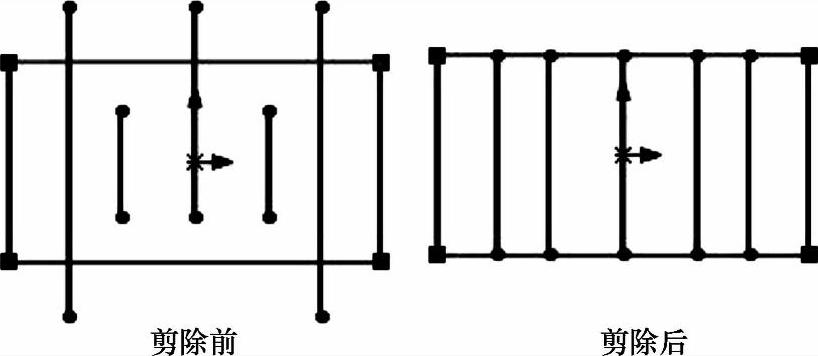

图2-23 在内剪除

(4)【在外剪除】 剪裁位于两个边界实体外打开的草图实体,同时也能延伸位于两个边界实体内打开的草图实体。单击【在外剪除】按钮978-7-111-45867-8-Chapter02-32.jpg,先选择两个边界草图实体,然后选择要剪除的草图实体,如图2-24所示。

(5)【剪裁到最近端】 单击【剪裁到最近端】按钮978-7-111-45867-8-Chapter02-33.jpg,光标变成978-7-111-45867-8-Chapter02-34.jpg状,然后单击需要删除的线段,只需要单击实体就可以将其删除至最近的交点,如图2-25所示。在草图中激活【剪裁到最近端】,单击选取实体端点,移动鼠标可延伸实体,如图2-26所示。


图2-24 在外剪除


图2-25 剪裁到最近端(删除实体)

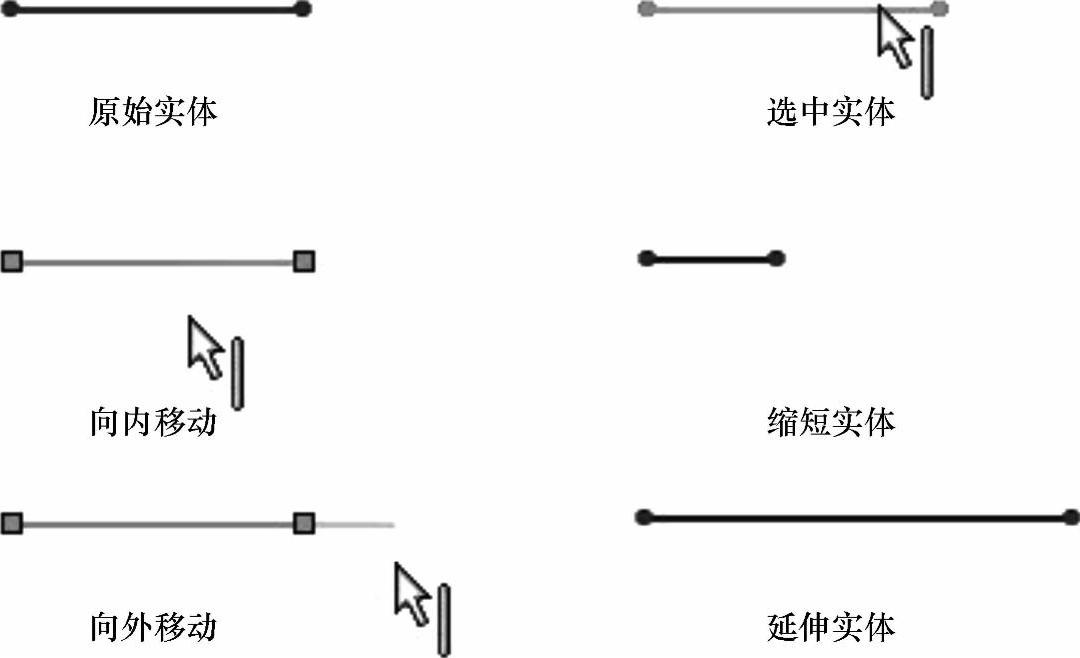

图2-26 剪裁到最近端(延伸实体)

3.【等距实体】

【等距实体】是将已有草图实体沿其法向偏移一段距离。

首先在打开的草图中,单击【草图】工具栏上的【等距实体】按钮978-7-111-45867-8-Chapter02-38.jpg,出现【等距实体】属性框,如图2-27所示。

(1)【添加尺寸】复选框 可以为等距草图元素选择是否添加上等距距离标注,如图2-28所示的尺寸5mm。

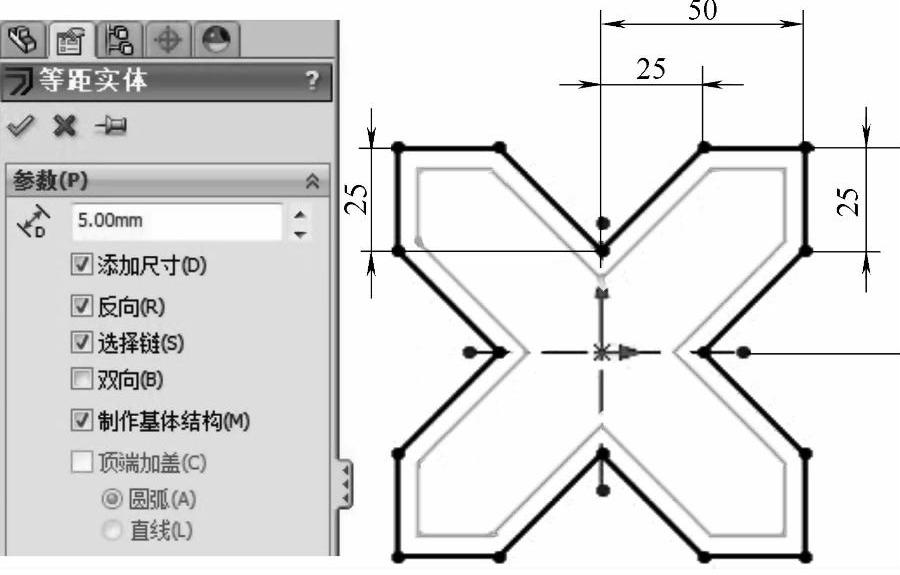

图2-27 【等距实体】属性框


图2-28 等距实体添加尺寸

(2)【反向】复选框 可以为等距的草图元素选择偏移方向,如图2-29和图2-30所示。


图2-29 未勾选【反向】复选框的等距实体


图2-30 勾选【反向】复选框的等距实体

(3)【选择链】复选框 可以为等距的草图元素选择等距单一元素还是整体相连的元素,如图2-31和图2-32所示。


图2-31 未勾选【选择链】复选框的等距实体


图2-32 勾选【选择链】复选框的等距实体

(4)【双向】复选框 可以为等距的草图元素选择是否向两侧同时等距,如图2-33和图2-34所示。


图2-33 未勾选【双向】复选框的等距实体

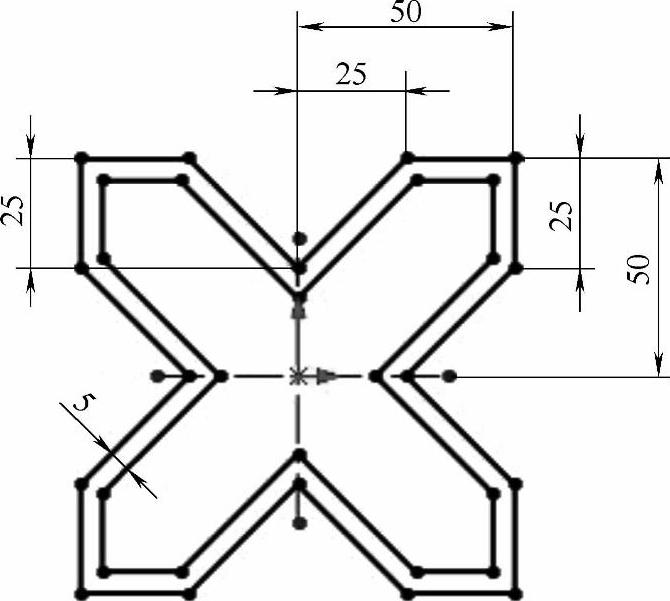

图2-34 勾选【双向】复选框的等距实体

(5)【制作基体结构】复选框 可以将等距草图元素的源元素制作成构造线,如图2-35和图2-36所示。(www.daowen.com)

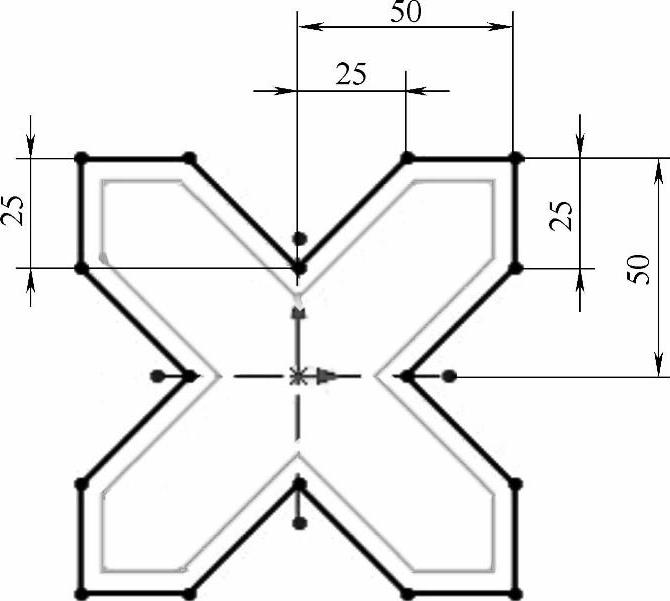

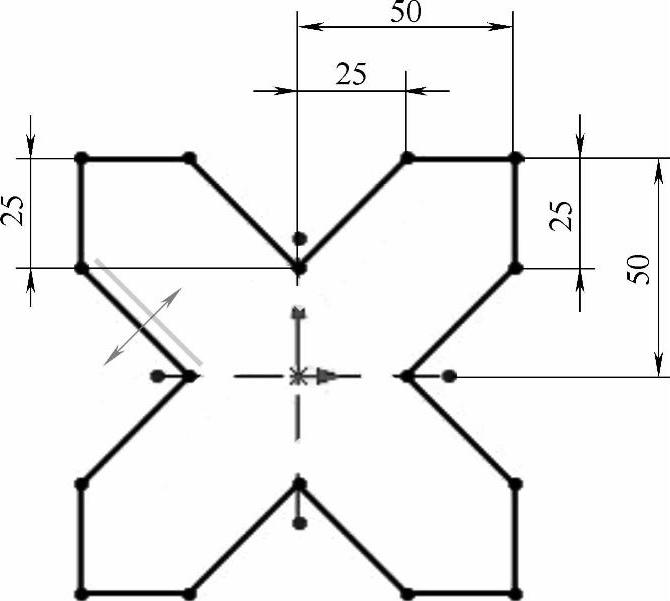

图2-35 未勾选【制作基体结构】复选框的草图

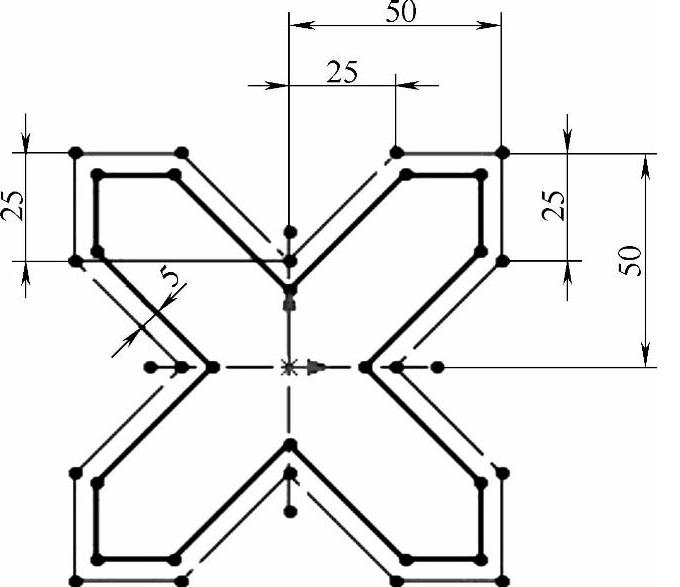

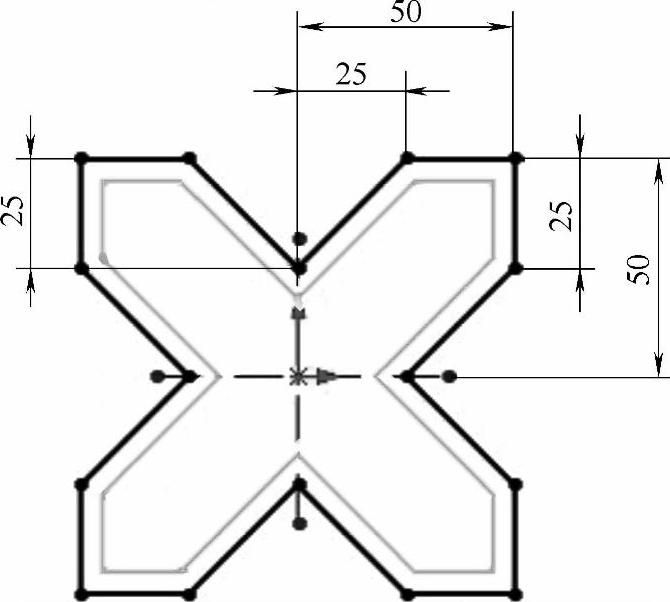

图2-36 勾选【制作基体结构】复选框完成的草图

(6)【顶端加盖】复选框 只有在【双向】复选框激活且等距草图元素轮廓不闭合的情况下才会激活,【顶端加盖】可以将等距元素形成一个封闭的轮廓,可以选择【圆弧】或【直线】形式来封闭轮廓,如图2-37和图2-38所示。

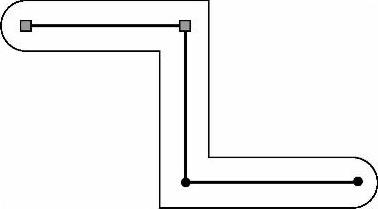

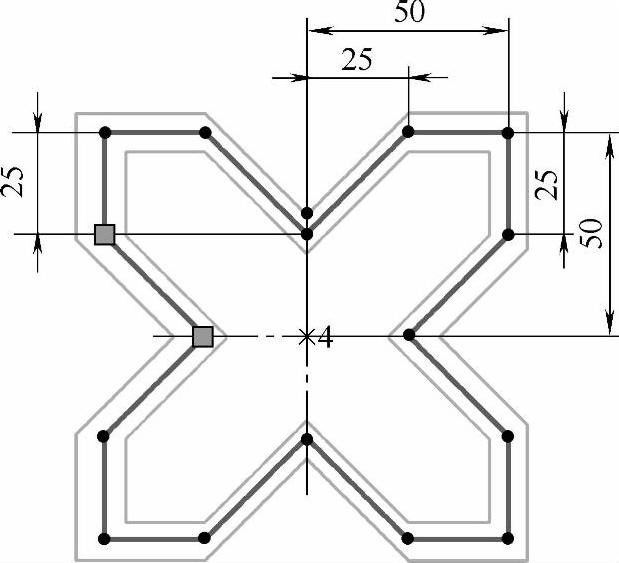

图2-37 圆弧顶端加盖的等距实体

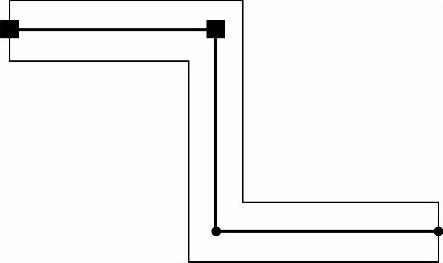

图2-38 直线顶端加盖的等距实体

4.【镜像】

【镜像】用来镜像预先绘制好的草图实体。SolidWorks会在每一对相应的草图点(镜像直线的端点、圆弧的圆心等)之间应用【对称关系】。如果更改被镜像的草图实体,则其镜像图像也会随之更改。

首先在打开的草图中,单击【草图】工具栏上的【镜像】按钮978-7-111-45867-8-Chapter02-51.jpg出现【镜像】属性框,如图2-39所示。

激活【要镜像的实体】列表框,再选择要镜像的某些元素或所有草图元素,如图2-40所示。

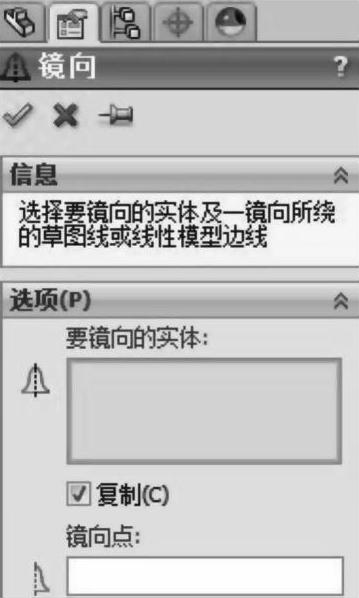

图2-39 【镜像】属性框

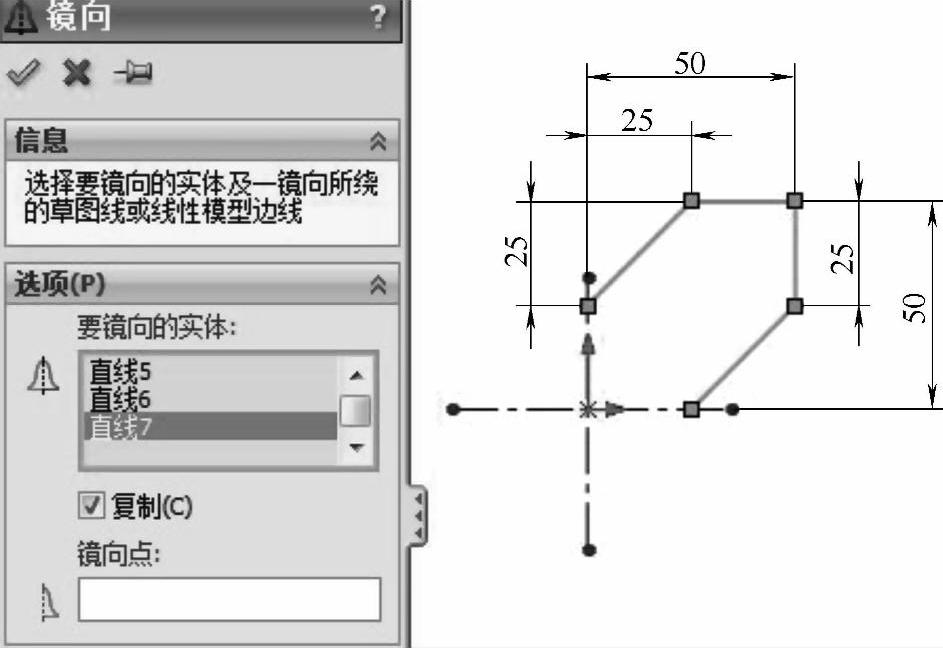

图2-40 【要镜像的实体】列表框

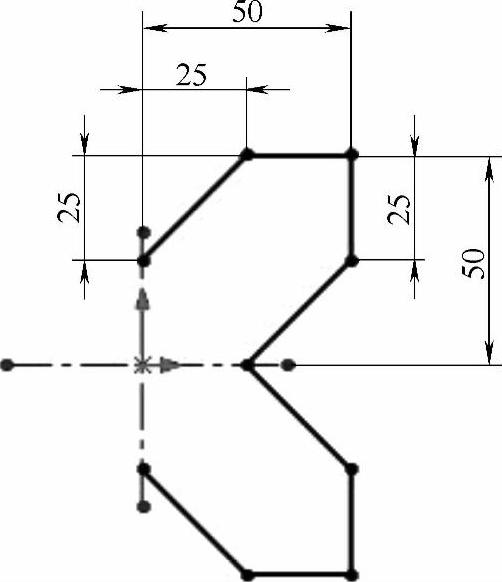

激活【镜像点】列表框,再选择镜像所绕的任意中心线、直线、模型线性边线或工程图线性边线,如图2-41所示,选择中心线。

勾选【复制】复选框,【镜像】结果包括源元素和镜像元素,如图2-42所示;取消勾选【复制】复选框,【镜像】结果仅为镜像元素,如图2-43所示。

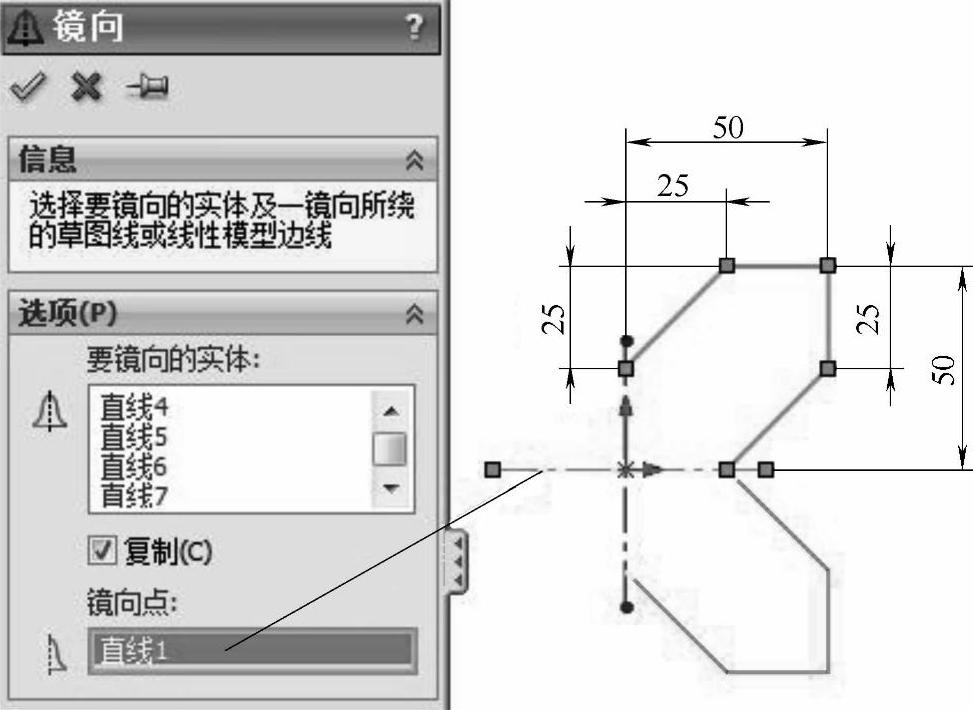

图2-41 【镜像点】列表框

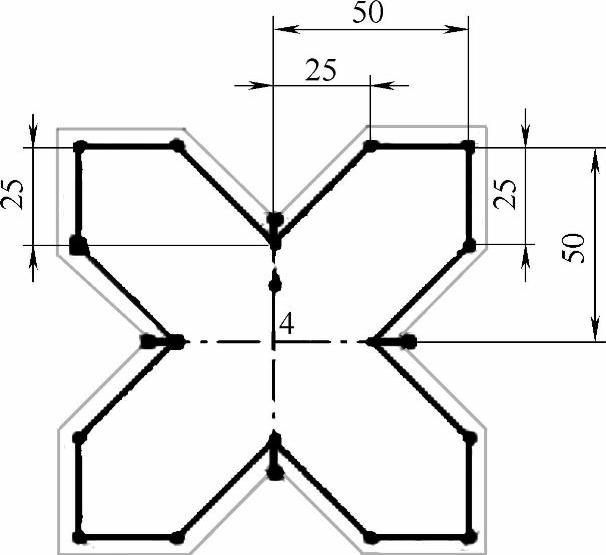

图2-42 勾选【复制】复选框

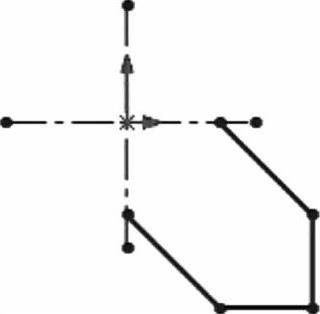

图2-43 取消勾选【复制】复选框

5.【动态镜像】

【动态镜像】先选择镜像的【镜像点】,然后绘制要镜像的草图元素。

首先在打开的草图中,单击【工具】/【草图工具】/【动态镜像】按钮978-7-111-45867-8-Chapter02-57.jpg选择镜像中心线,此时在实体元素的上下方会出现“=”号,然后在对称线的一侧绘制草图元素,草图元素会自动生成对称的图形,如图2-44所示。

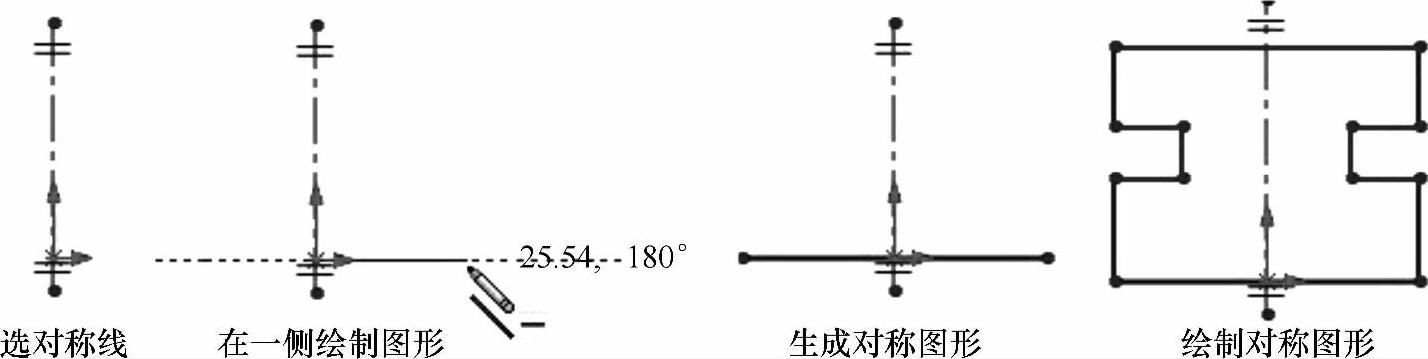

图2-44 动态镜像过程

6.【线性阵列】

【线性阵列】可以将草图元素按照一定的规律线性排列。首先在打开的草图中,单击【草图】工具栏上的【线性阵列】按钮978-7-111-45867-8-Chapter02-59.jpg出现【线性阵列】属性框,如图2-45所示。

(1)【方向1】选项组

1)【反向】按钮978-7-111-45867-8-Chapter02-60.jpg。默认方向为X轴方向,单击【反向】按钮978-7-111-45867-8-Chapter02-61.jpg可以调整阵列元素的方向。

2)【间距】文本框。在【间距】文本框978-7-111-45867-8-Chapter02-62.jpg内可以输入阵列元素的距离;勾选【标注X间距离】复选框可以为阵列好的元素添加上设置好的距离30mm。

3)【实例数】文本框。在【实例数】文本框978-7-111-45867-8-Chapter02-63.jpg内可以输入一个数值,这个数值代表了阵列的个数,阵列个数是包括阵列元素在内的个数,如图2-46所示。

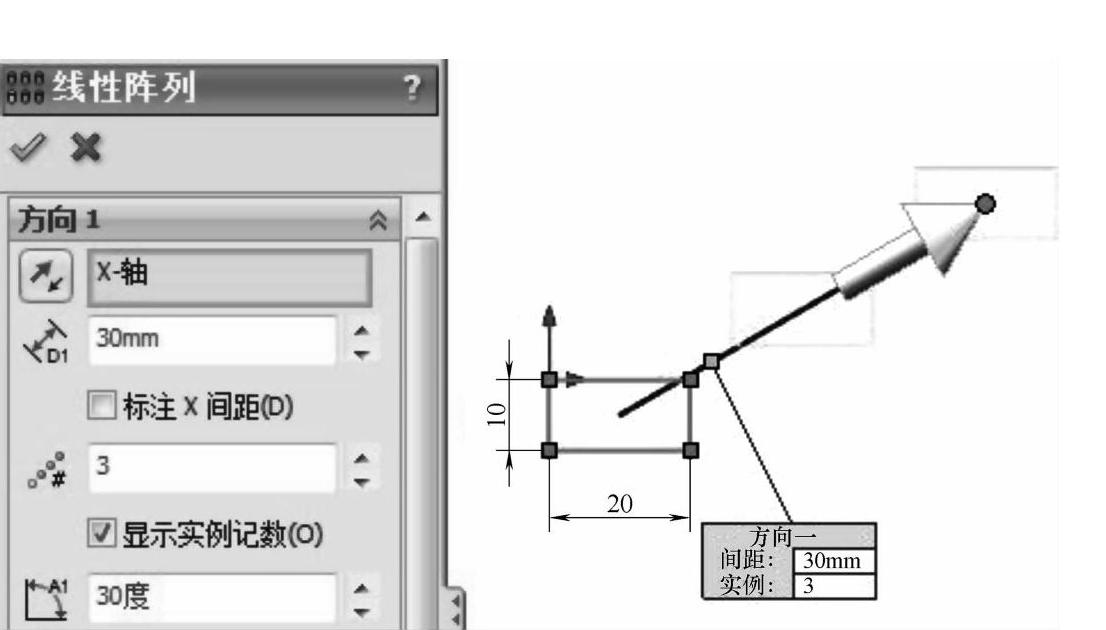

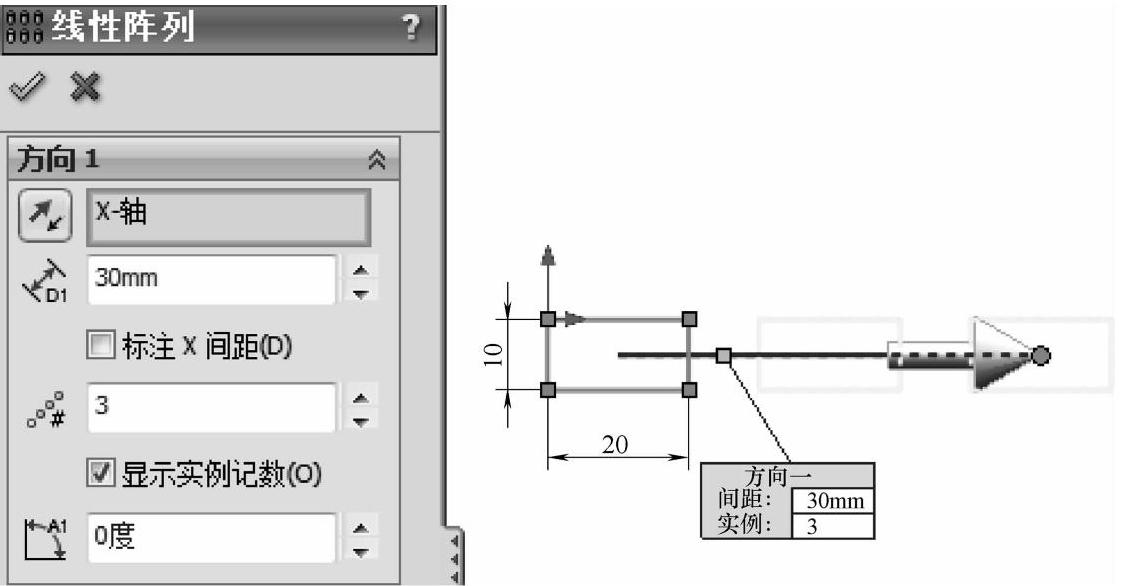

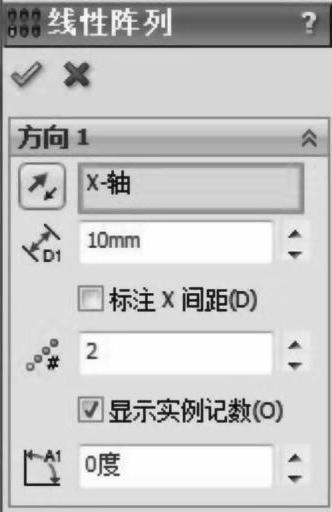

图2-45 【线性阵列】属性框

4)【角度】文本框。在【角度】文本框978-7-111-45867-8-Chapter02-65.jpg内输入一个数值可以使阵列元素按照一定的角度阵列,如图2-47所示。


图2-46 阵列实例数


图2-47 阵列角度

(2)【方向2】选项组 【方向2】选项组的设置和【方向1】选项组的设置完全一样,可以让实体在Y方向产生阵列。

(3)【要阵列的实体】列表框 激活【要阵列的实体】列表框,选择要阵列的草图元素后会在【要阵列的实体】列表框中列出所选择的草图元素,如要删减可以直接在【要阵列的实体】列表框中选中并删除,如图2-48所示。

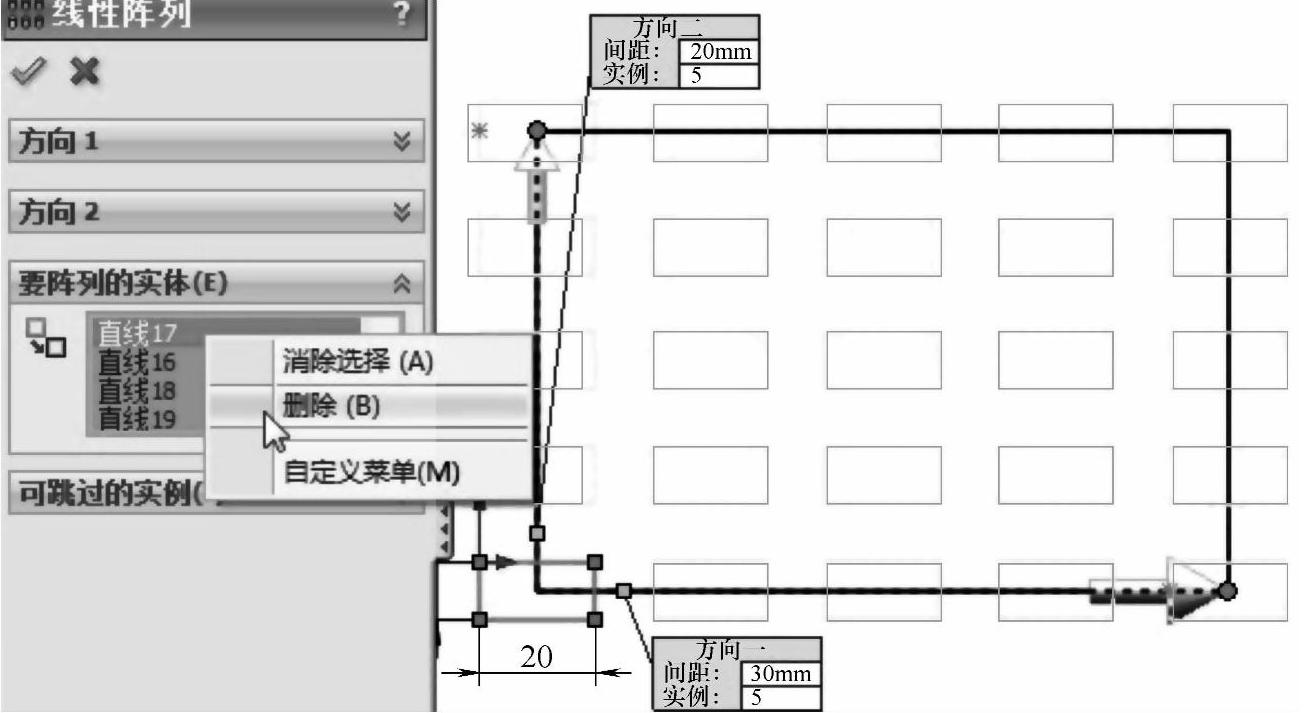

图2-48 删除要阵列的实体

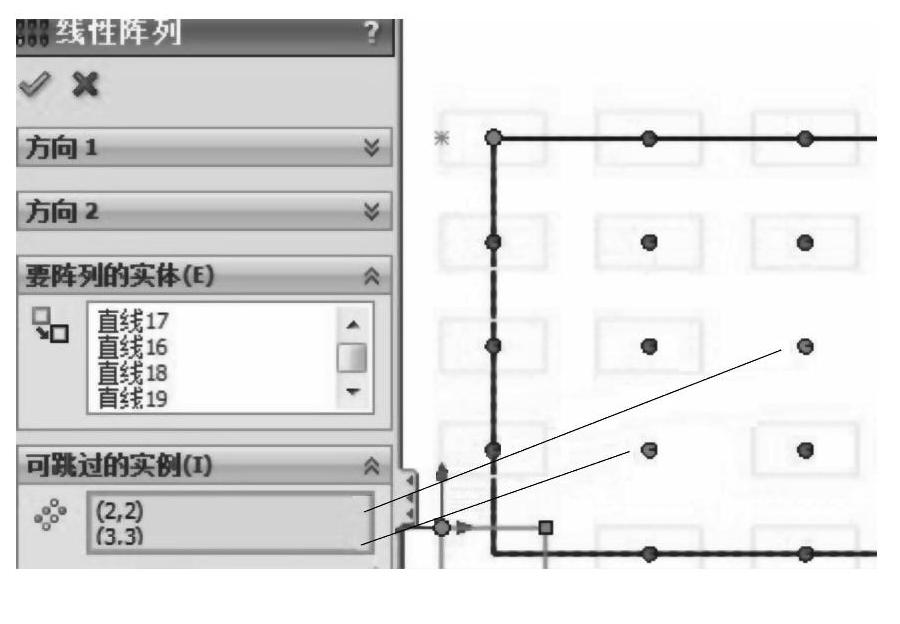

(4)【可跳过的实例】列表框 激活【可跳过的实例】列表框后可以在草图中选择不需要阵列的草图元素(单击草图元素中心的圆点),如图2-49所示;如想将不需要阵列的草图再次显示,可以在【可跳过的实例】列表框中选择需要恢复的实例并删除,如图2-50所示。


图2-49 选择可跳过的实例

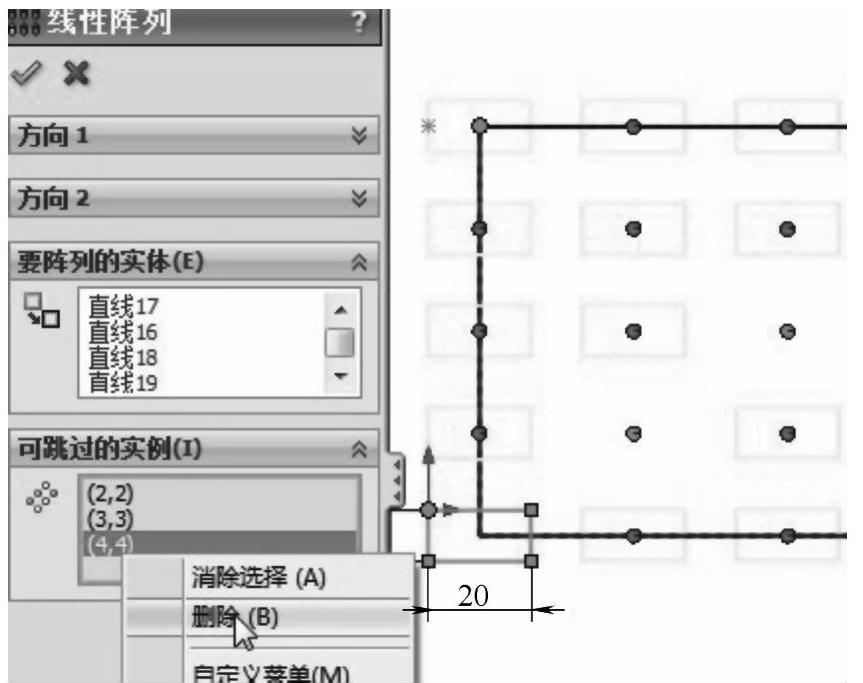

图2-50 消除可跳过的实例

7.【圆周阵列】

【圆周阵列】可以将草图中的草图元素生成圆周排列。

首先在打开的草图中,单击【草图】工具栏上的【圆周阵列】按钮978-7-111-45867-8-Chapter02-71.jpg,出现【圆周阵列】属性框,如图2-51所示。

(1)【参数】选项组

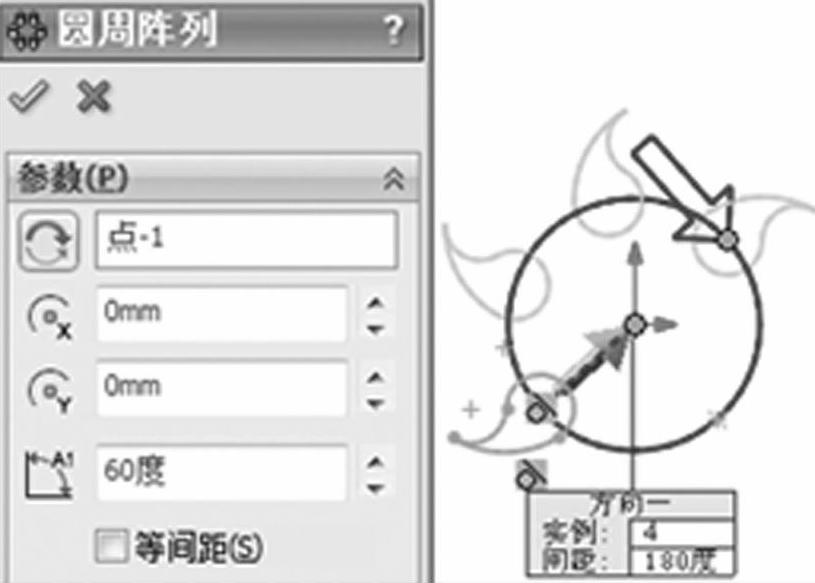

1)【反向】按钮。单击【反向】按钮978-7-111-45867-8-Chapter02-72.jpg可以调整阵列元素的方向;激活【反向】后面的选择框,可以选择一个点作为草图圆周阵列的参考中心点,如图2-52所示。

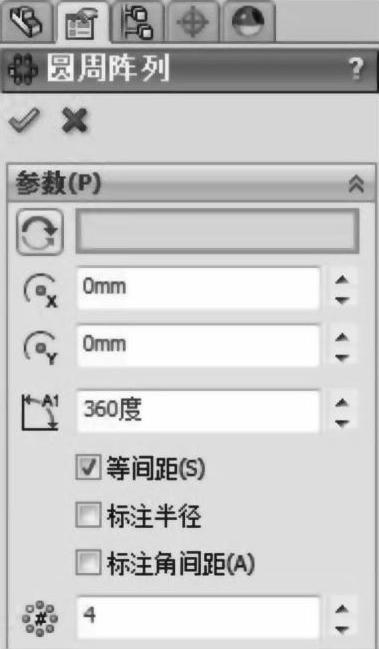

图2-51 【圆周阵列】属性框

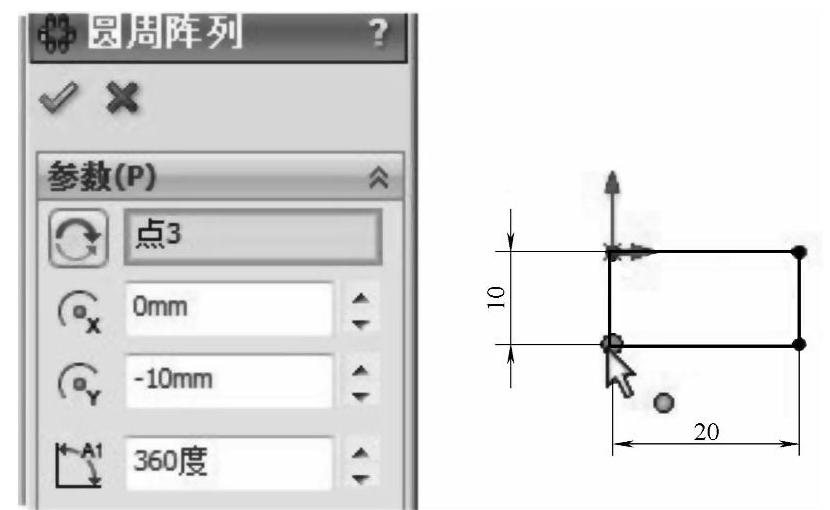

图2-52 圆周阵列中心点

2)【中心点X】文本框。在【中心点X】文本框978-7-111-45867-8-Chapter02-75.jpg内输入数值以定位圆周阵列的中心点或顶点的X轴坐标,如图2-53a所示。

3)【中心点Y】文本框。在【中心点Y】文本框978-7-111-45867-8-Chapter02-76.jpg内输入数值以定位圆周阵列的中心点或顶点的Y轴坐标,如图2-53b所示。

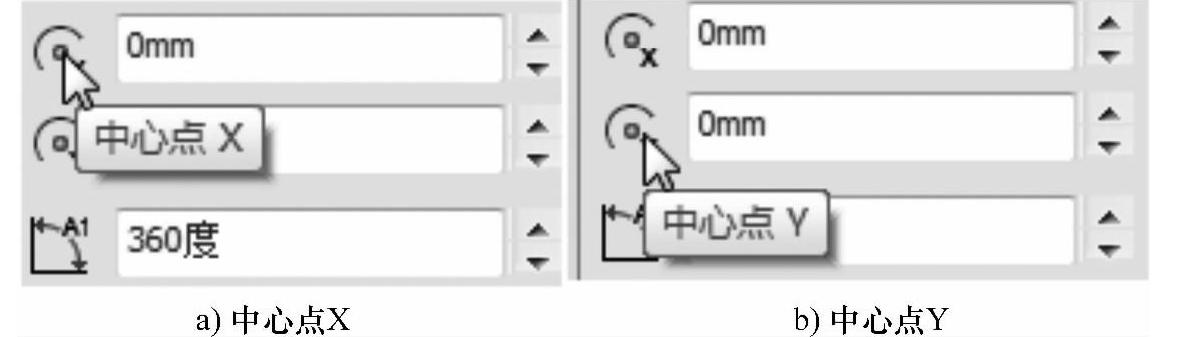

图2-53 圆周阵列坐标定位中心点

4)【间距】文本框。在【间距】文本框978-7-111-45867-8-Chapter02-78.jpg内可以输入阵列草图元素的角度:如果取消勾选【等间距】复选框,则角度值为阵列相邻草图元素之间的角度,如图2-54所示;如果勾选【等间距】复选框,则角度值为阵列中第一个和最后一个草图元素之间的角度,如图2-55所示。

注意

【等间距】复选框和【标注角间距】复选框不能同时勾选。

勾选【标注半径】复选框,可以为阵列好的草图元素标注上设置好的半径;勾选【标注角间距】复选框,可以为阵列好的草图元素标注上设置好的角度。

(2)【要阵列的实体】选项组 【要阵列的实体】选项组的设置和线性阵列里的【要阵列的实体】选项组设置一样。

(3)【可跳过的实例】选项组 【可跳过的实例】选项组的设置和线性阵列里【可跳过的实例】选项组设置一样。


图2-54 取消勾选【等间距】复选框

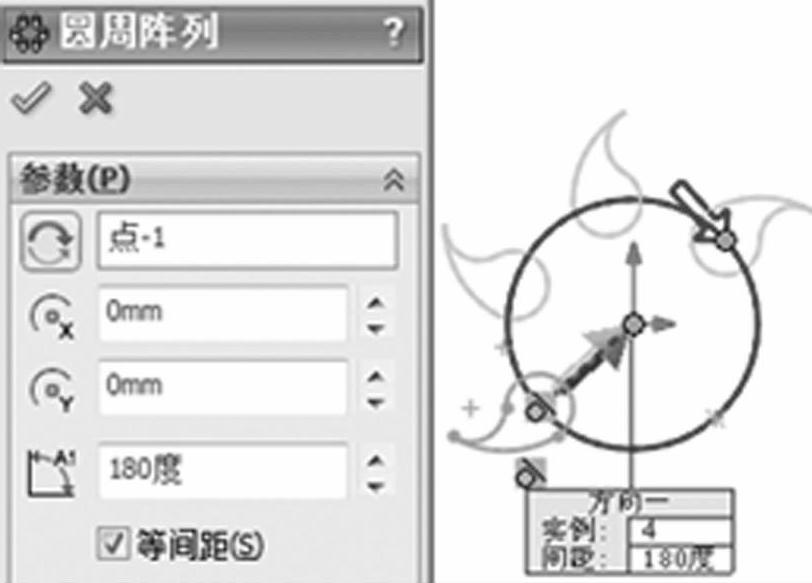

图2-55 勾选【等间距】复选框
