1)显示某个子计算步(时间步)的截面温度分布。列出所保存的全部时间步及对应的时间,Main menu>General postproc>List results>Results summary,显示如图7-20所示对话框;选择需要观察的时间步,点击Read读入计算结果。

读取第4步的计算结果,显示该时间步的温度场分布,Main menu>General postproc>Plot results>Contour plot>Nodal solu。

第4步,即冷却7s时的温度场分布如图7-21所示。

2)显示结点温度随时间的变化过程。进入时序后处理器,Main menu>Timehist postpro。显示如图7-22所示的辅助工具,先将辅助工具关闭。


图7-20 时间步显示对话框


图7-21 冷却7s时的温度场

定义变量,选择Main menu>Timehist postpro>Define varibales。

在如图7-23所示“Defined Time-History Variables”对话框中,点击“Add”按钮,定义待显示的变量。(www.daowen.com)

以折线形式在视窗中显示所定义的变量,main menu>timehist postpro>graph variables。显示如图7-24所示的对话框,X轴默认为时间。依次填入之前定义好的变量的序号,显示如图7-25所示的中心与表面温度随时间变化的曲线图。


图7-22 时序后处理器的辅助工具

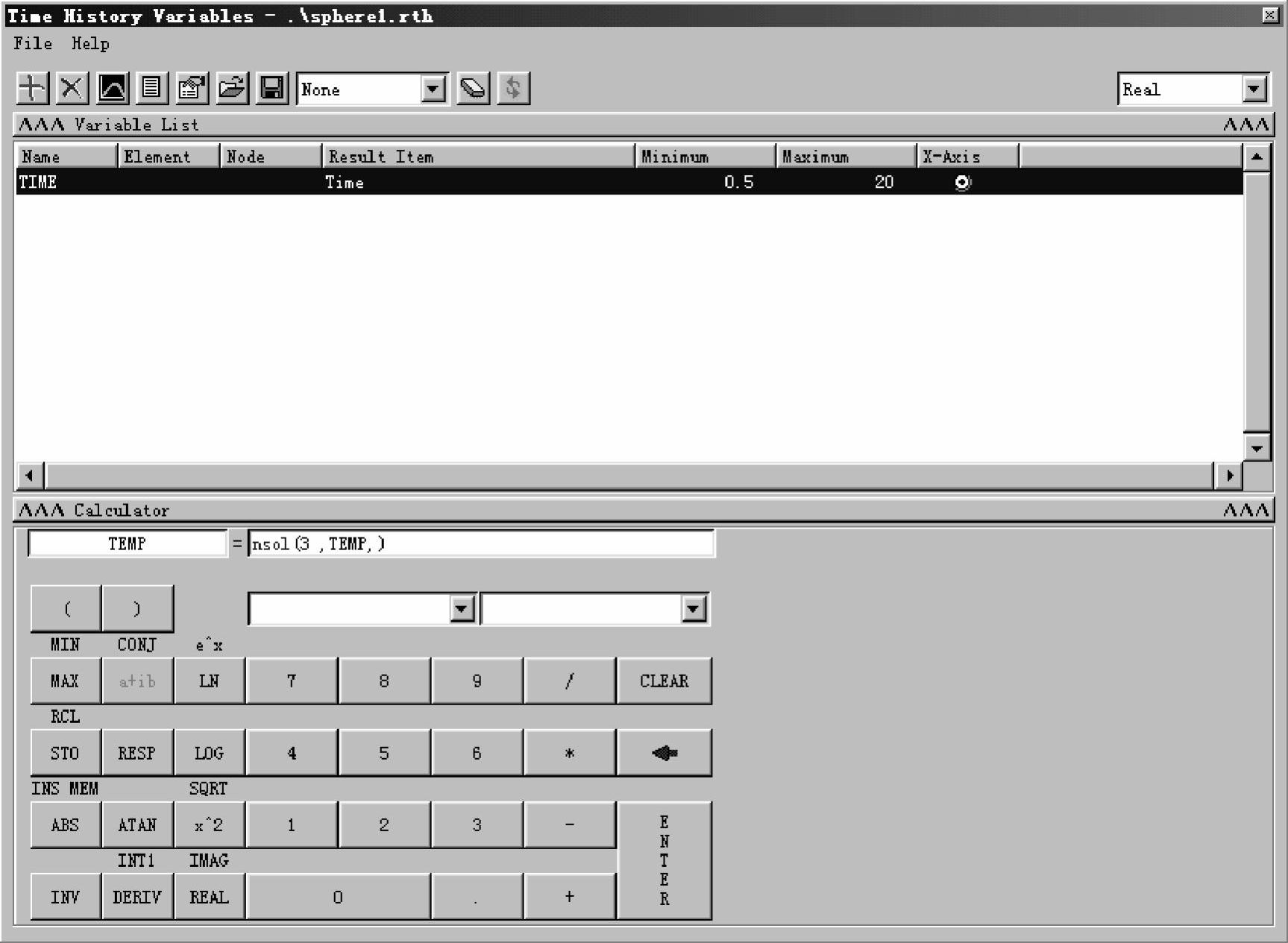

图7-23 定义时序变量的对话框


图7-24 显示变量的对话框

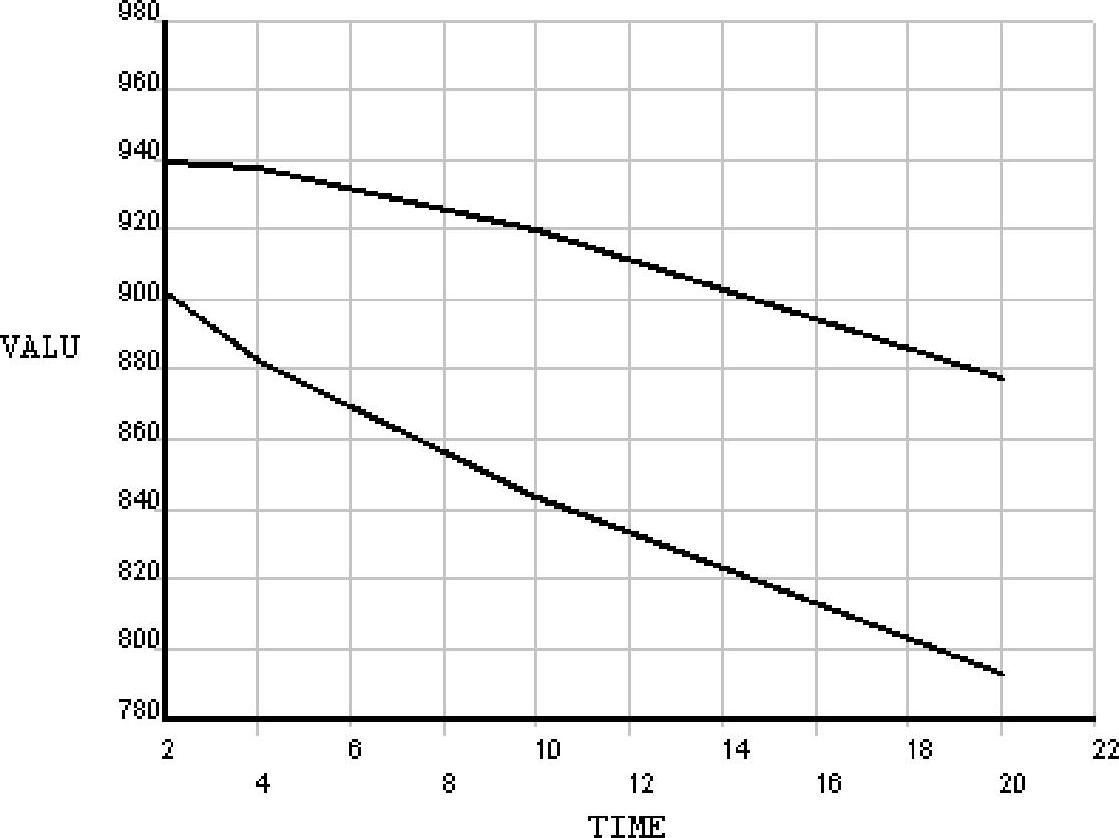

图7-25 中心与表面温度随时间变化的曲线图
