1）选择单元类型，Main menu＞Preprocessor＞Element type＞Add/edit/delete
点击按钮“Add...”，弹出单元库选择界面：选择Thermal Solid，Quad 8node 77。
点击按钮“Option...”弹出如图7-13所示对话框，在“K3”域选择单元行为轴对称类型。
图7-13 类型选项对话框
2）定义材料参数。选择Main menu＞Preprocessor＞Material props＞Material models，在弹出的“Define Material Model Behavior”界面中双击“Thermal”；双击“Conductivity＞isotrop-ic”，输入导热系数为0.024；双 击Specific Heat，输入比热容为550；双击Density，输入密度为7.84e-6。

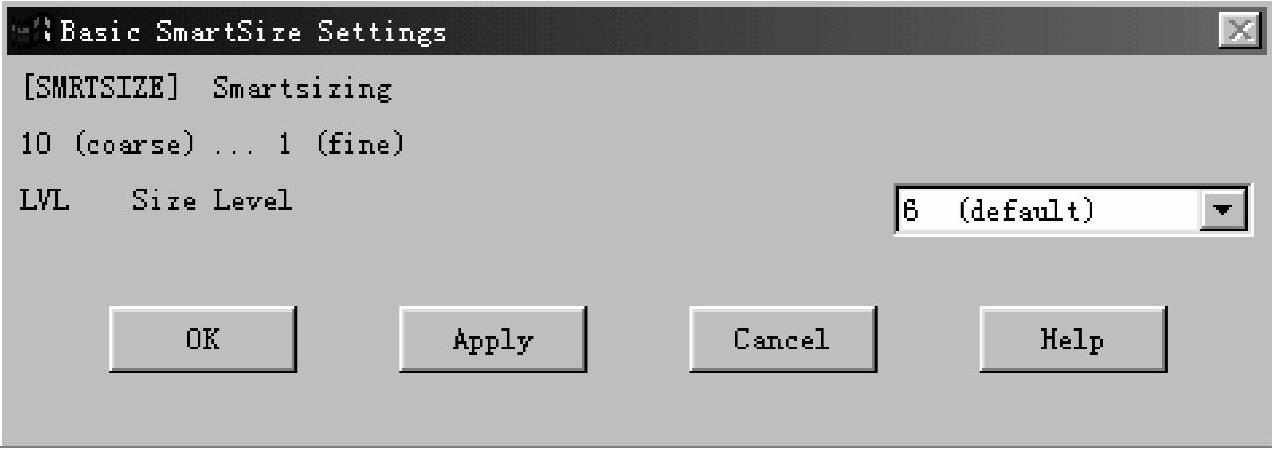

3）划分单元。选择main menu＞preprocessor＞meshing＞size controls＞smart size＞basic，选择单元划分密度水平6，如图7-14所示。(www.daowen.com)
图7-14 单元密度控制
4）划分网格。用自由划分方式生成网格，main menu＞preprocessor＞meshing＞mesh＞are-as＞free；拾取几何实体，选择OK。有限元模型如图7-15所示。

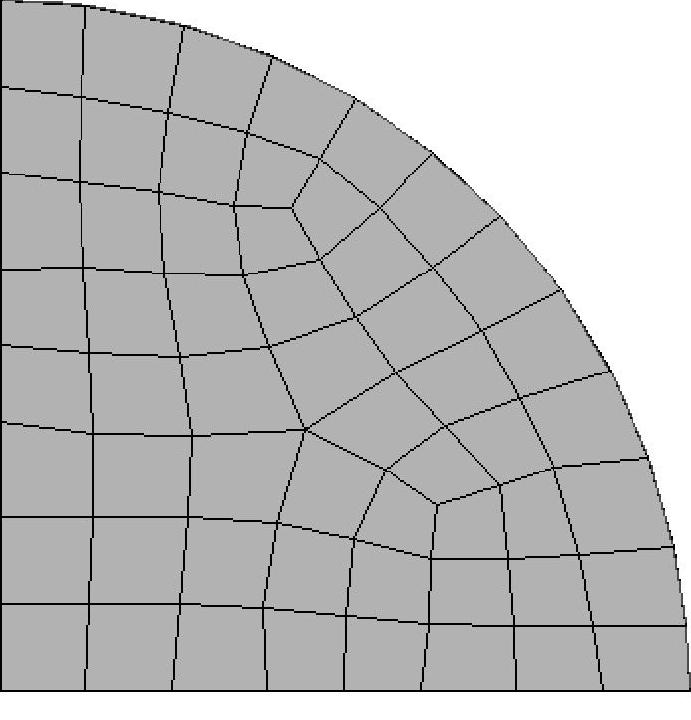

图7-15 球体的轴对称网格
