APDL语言与参数化建模:有限元分析基础与应用教程

ANSYS软件为用户提供了完整的用户指令集,全部菜单操作均可以采用指令形式实现。采用ANSYS提供的参数化设计语言APDL(ANSYS Parameter Design Language),可以用命令流文件的方式实现全部用户交互指令。

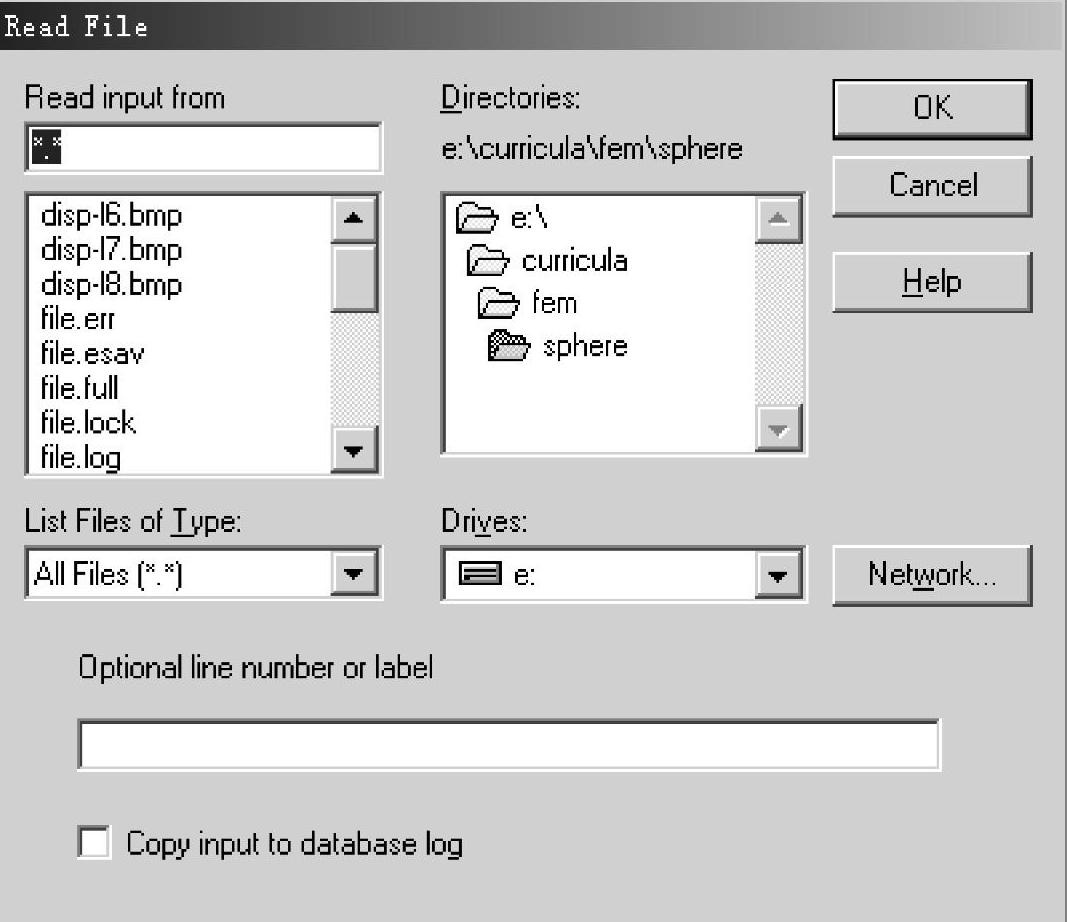

图2-42 文件选择对话框

例如在上节给出的日志文件中记录了与用户菜单操作对应的APDL指令,简单的解释如下:

1)指令CYL4,创建部分圆形面积或部分圆柱体。

2)指令ET,选择单元类型,这里选择了PLANE77单元。

3)指令KEYOPT,设置单元性能选项。

4)指令MPTEMP,为材料性能定义温度表。

5)指令MPDATA,给温度表定义性能数据,通常与指令MPTEMP一起使用。

6)指令SMRTSIZE,设置自动确定单元尺寸的参数。

7)指令MSHKEY,指定是用自由划分还是映射划分方法来生成单元网格。(www.daowen.com)

8)指令CM,把几何元素组合成一个部件。

9)指令ASEL,选择面积元素。

使用APDL语言的时候,可以在命令输入窗口中逐句输入指令,也可以把APDL指令编辑在一个文本文件中,选择File>Read Input From,读入并依次执行文本文件中的指令。

使用APDL语言有显著的优点:

1)比较容易修改,在建模过程中,能逐步调试,适合建立复杂模型。

2)能够实现参数化建模,只要拓扑结构不变,就可以采用不同的参数值完成建模。

3)对ANSYS数据库进行一些直接操作、导出ANSYS模型中的数据。

4)将其他软件的计算结果导入ANSYS,利用ANSYS的后处理功能。

具体做法可以查阅ANSYS的帮助文档。
