ANSYS软件的多数操作要使用主菜单面板，主菜单面板按照树状结构分为菜单函数模块。使用ANSYS软件正式版本的时候，如果在启动ANSYS软件时选择了不同功能模块，主菜单面板的菜单函数模块会有差别。ANSYS软件的菜单函数分为系统层和功能模块层两个层次，如图2-3所示。功能模块在ANSYS软件中被称作处理器（Processor）。其中，前处理模块（PREP7），求解模块（SOLUTION），通用后处理模块（POST1）和时序后处理模块（POST26）是最常用的四个基本功能模块。

前处理模块的主要功能包括：建立分析对象的几何模型，选择单元类型，设置材料参数，生成有限单元网格，定义模型的约束条件和载荷。ANSYS软件的前处理模型具有一定的几何建模能力，同时也提供了与CAD软件的接口。

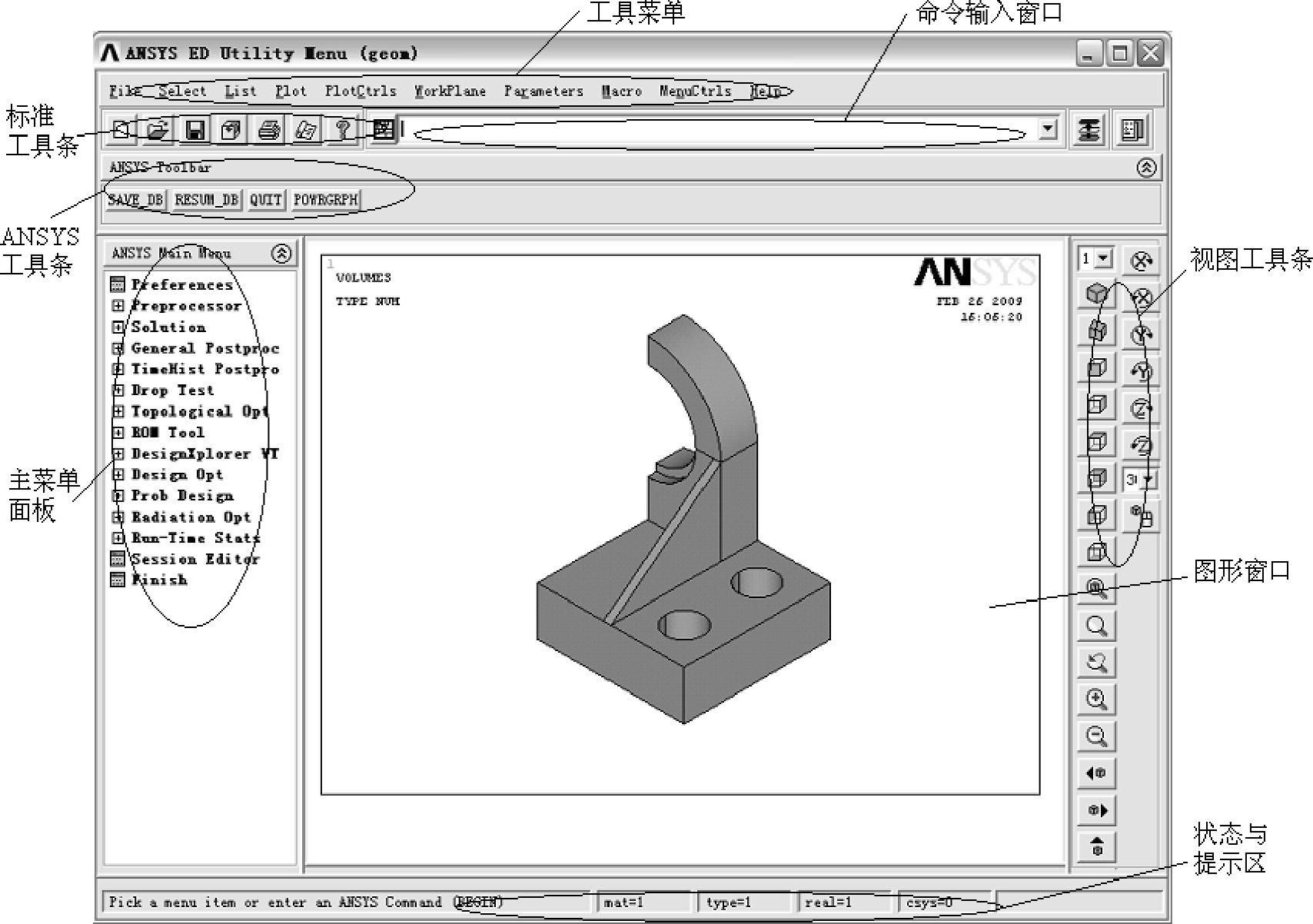

图2-2 ANSYS ED8.0的图形用户界面

(www.daowen.com)

图2-3 ANSYS菜单函数的基本结构

求解模块完成对有限元模型的分析计算，主要功能包括：确定分析计算的类型，即静态、稳态或瞬态分析；选择适当的求解器，设置求解器的参数。也可以在求解模块中定义模型的约束条件和载荷。

有限元软件的后处理主要实现了计算结果的可视化功能，即数据的可视化，提供了直观、清晰的数据处理方法。通用后处理模块的功能是显示、查看计算结果在整个有限元模型上的分布情况，可以是静态分析的计算结果，或者是某个计算步的计算结果。例如用云纹图或等值线方式显示结构受力后的等效应力分布，列出某些结点上的位移分量数值，把计算结果保存到外部数据文件中。时序后处理模块输出计算结果随时间或计算步的变化情况，主要用来处理随时间变化的过程或非线性模型的计算结果。

工具菜单主要提供了公用的辅助操作，包括设置图形窗口的显示方式、转换坐标系、用图形或列表方式显示计算结果、把图形窗口输出到外部图形文件、创建动画、选择模型中的实体等。熟悉ANSYS软件的用户还可以在命令输入窗口中直接输入指令完成操作，几乎所有使用菜单实现的操作都能使用相应的参数化设计语言（APDL）指令实现。
