1.打开模型

单击工具栏中的【打开】按钮，弹出【打开】对话框，打开随书光盘源文件|ch14|ch1404文件中的“liushengji.asm”。

2.定义贴图与图形一起保存

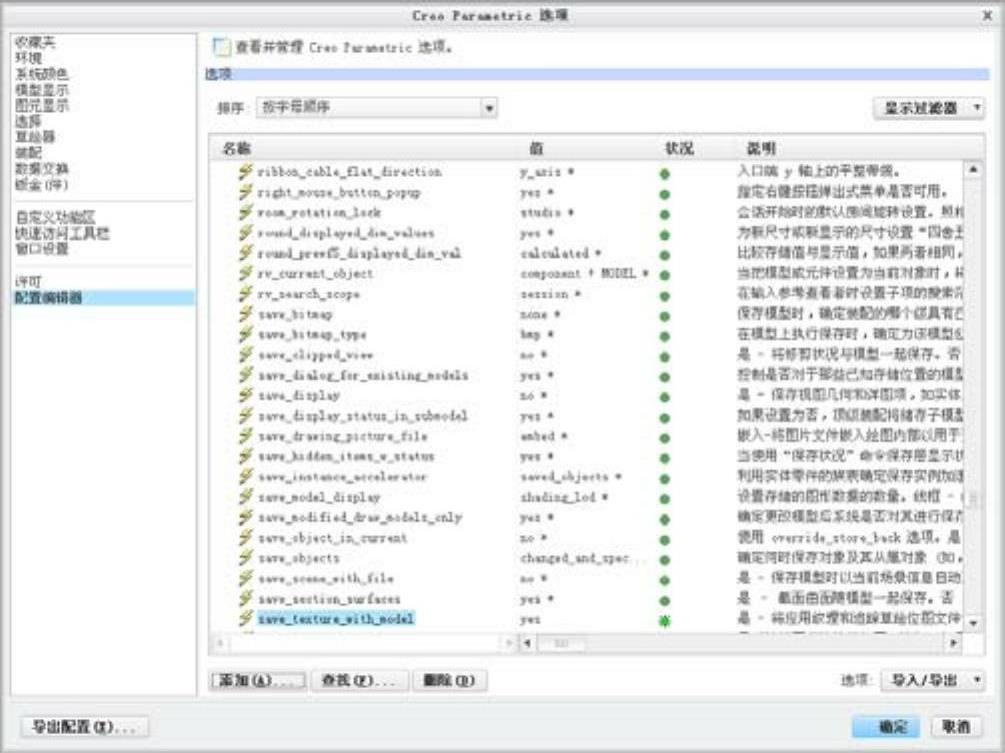

单击【文件】→【选项】命令，系统弹出【Creo Parametric选项】对话框，在对话框左侧单击【配置编辑器】按钮，弹出图14-113所示的对话框。单击按钮，弹出图14-114所示的【选项】对话框，在【选项名称】中输入“save_texture_withmodel”，【选项值】中输入“yes”，单击【确定】按钮，然后单击【Creo Parametric选项】对话框中的【确定】按钮，完成定义贴图与图形一起保存。

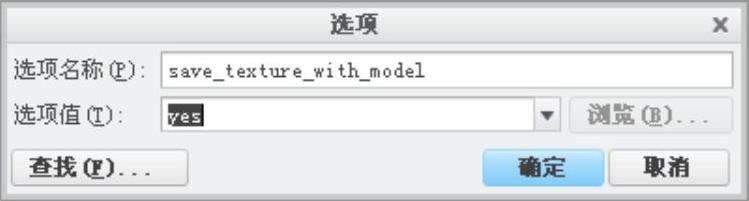

图14-113 Creo Parametric选项对话框

3.重定向视图

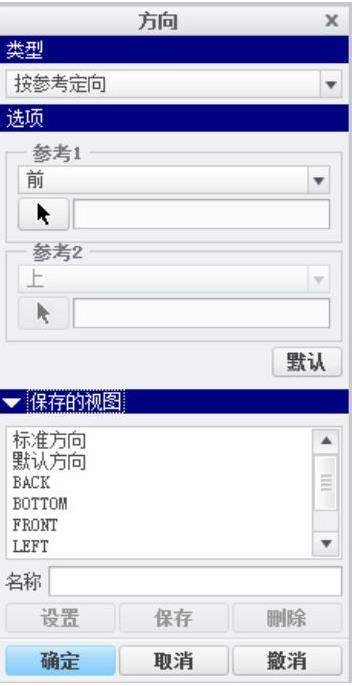

单击工具栏中的【选项卡】中的【视图】按钮，进入【视图】模块。单击工具栏中的按钮，弹出【方向】对话框，单击对话框【保存的视图】按钮，如图14-115所示，将模型调整至图14-116所示的状态，在【名称】输入框中输入名称1，单击【保存】按钮，再单击【确定】按钮，完成视图的重定向。

图14-114 选项对话框

图14-115 方向对话框

图14-116 重定向

4.设置主机的外观

（1）在模型树中选中元件，鼠标右击选中【打开】命令，弹出主机窗口，单击【选项卡】中的【渲染】按钮，进入【渲染】模块。

（2）设置支撑脚的外观。单击工具栏的【外观库】下的倒三角符号，弹出图14-117所示的下拉列表，单击按钮，弹出图14-118所示【外观管理器】对话框。

（3）在【我的外观】调色板中选择【ptc-metallic-aluminium】外观球，单击对话框中的【图】选项卡，在【贴花】区域中单击【关闭】后面的倒三角符号，选择【图像】贴花类型，单击【贴花】正下方的白色矩形框，弹出【打开】对话框，打开随书光盘源文件|ch14|ch1404文件中的【mucai】图像，单击【打开】按钮。

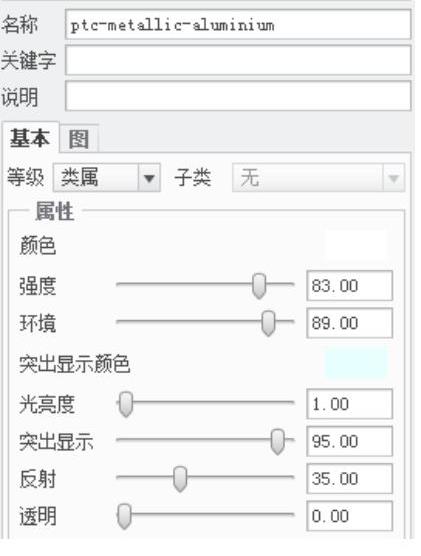

（4）单击【外观管理器】对话框中【基本】按钮，选择【基本】选项卡，编辑外观属性，将【颜色】和【突出颜色显示】的参数调整至图14-119所示的数值，单击【关闭】按钮。

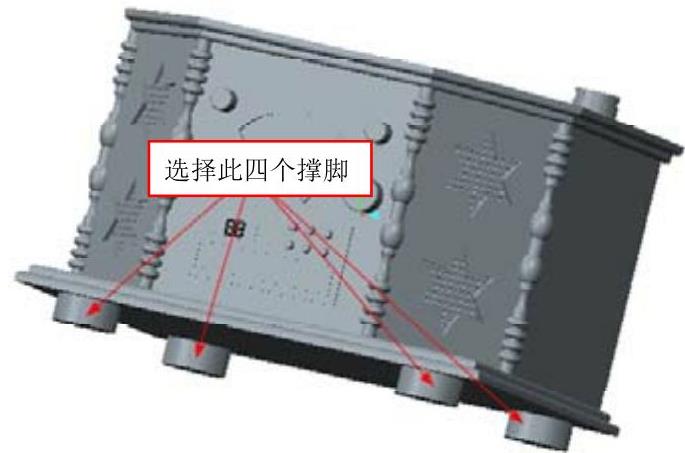

（5）单击工具栏中的外观球，鼠标变成毛笔状态，按住Ctrl键单击图14-120所示的支撑脚部分，然后单击【选择】对话框中的【确定】按钮，完成支撑脚的外观设置。

（6）设置光碟区的外观。单击工具栏的【外观库】下的倒三角符号，在弹出的下拉列表中单击按钮，弹出【外观管理器】对话框。

（7）在【我的外观】调色板中选择【ptc-painted-yellow】外观球，单击【图】选项卡，在【贴花】区域中单击【关闭】后面的倒三角符号，选择【图像】贴花类型，单击【贴花】矩形框，弹出【打开】对话框，选择软件图片库中的【metal】→【burshed-boum.jpg】图像，单击【打开】按钮。

图14-117 外观库下拉列表

图14-118 外观管理器对话框

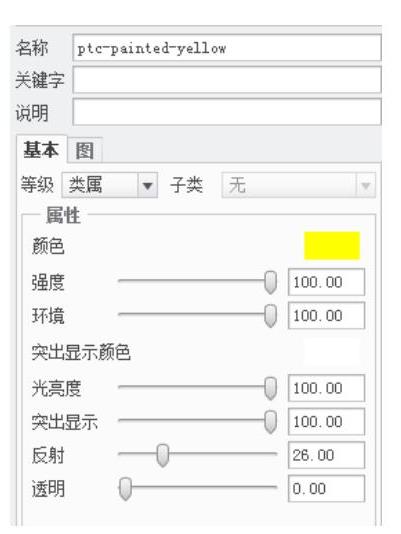

图14-119 基本选项卡

图14-120 选择4个支撑脚

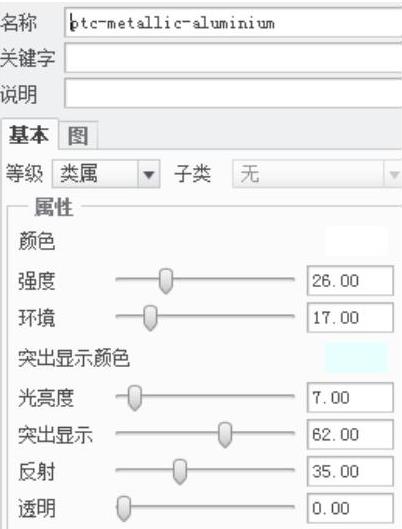

（8）单击【外观管理器】对话框中的【基本】按钮，选择【基本】选项卡，编辑外观属性，将【颜色】和【突出颜色显示】的参数调整至图14-121所示的数值，单击【关闭】按钮。

（9）单击工具栏中的外观球，鼠标变成毛笔状态，单击图14-122所示光碟区部分，然后单击【选择】对话框中的【确定】按钮，完成光碟区的外观设置。

（10）设置光碟区旋钮、指针、以及数字显示器的外观。单击工具栏中的【外观库】下的倒三角符号，在弹出的下拉列表中单击按钮，弹出【外观管理器】对话框。

（11）在【我的外观】调色板中选择【ptc-metallic-steel-light】外观球，单击【外观管理器】对话框中的【基本】按钮，选择【基本】选项卡，编辑外观属性，将【颜色】和【突出颜色显示】的参数调整至图14-123所示的数值，单击【关闭】按钮。

图14-121 基本选项卡

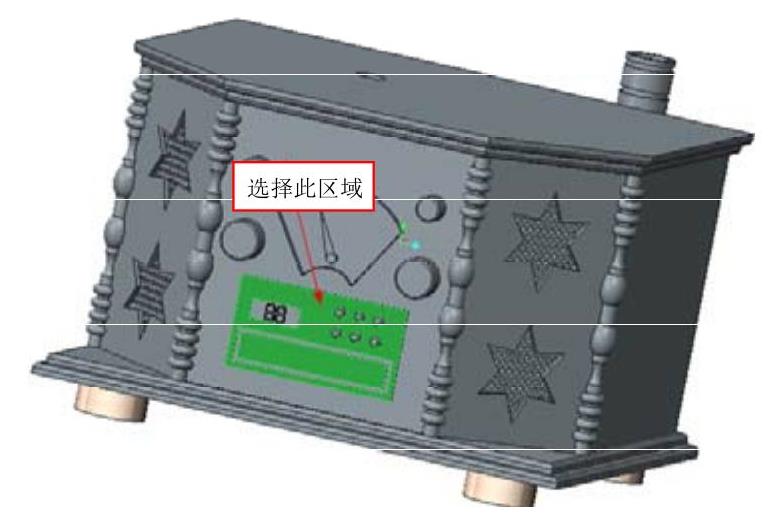

图14-122 选择光碟区

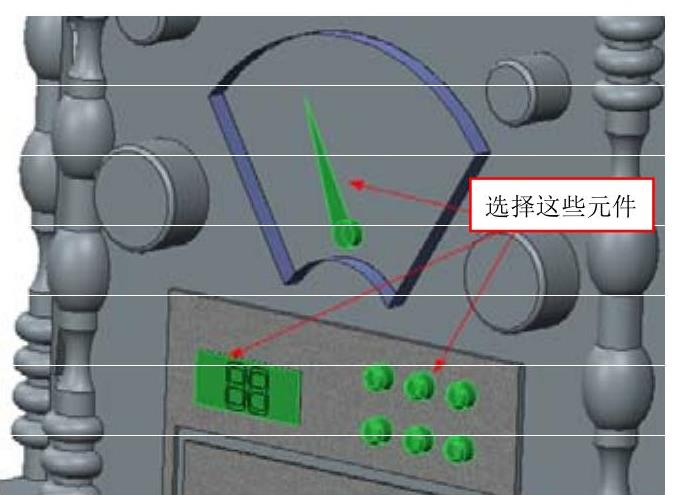

（12）单击工具栏中的外观球，鼠标变成毛笔状态，单击图14-124所示的光碟区六个旋钮、指针、以及数字显示器，然后单击【选择】对话框中的【确定】按钮，完成光碟区旋钮、指针、以及显示器的外观设置。

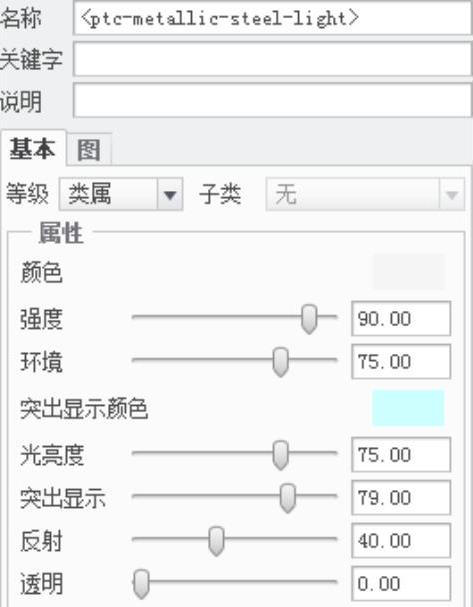

图14-123 基本选项卡

图14-124 选择对象

（13）设置表盘的外观。单击工具栏的【外观库】下的倒三角符号，在弹出的下拉列表中单击按钮，弹出【外观管理器】对话框。

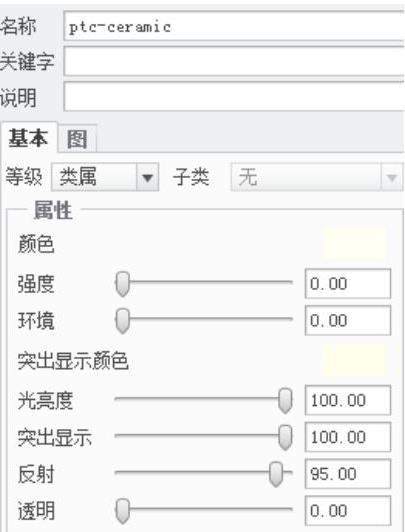

（14）在【我的外观】调色板中选择【ptc-ceramic】外观球，单击【外观管理器】对话框中的【基本】按钮，选择【基本】选项卡，编辑外观属性，将【颜色】和【突出颜色显示】的参数调整至图14-125所示的数值，单击【关闭】按钮。

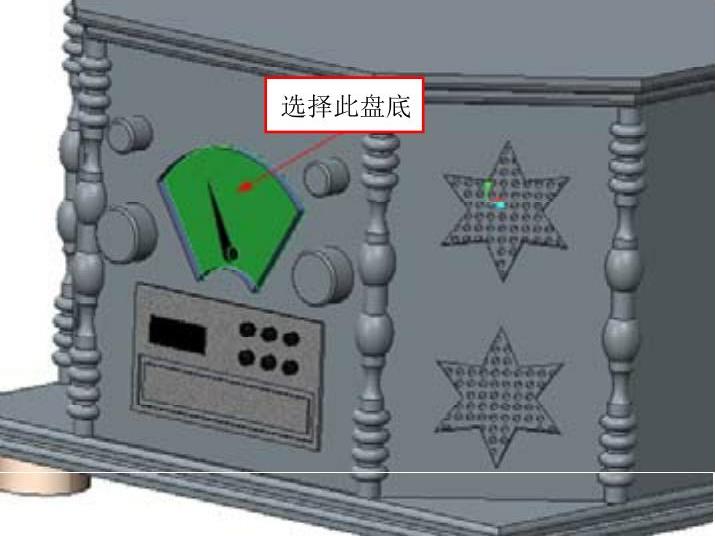

（15）单击工具栏中的外观球，鼠标变成毛笔状态，单击图14-126所示的表盘，然后单击【选择】对话框中的【确定】按钮，完成表盘外观设置。

（16）设置音量旋钮的外观。单击工具栏的【外观库】下的倒三角符号，在弹出的下拉列表中单击按钮，弹出【外观管理器】对话框。

（17）在【我的外观】调色板中选择【ptc-metallic-aluminium】外观球，单击【图】选项卡，在【贴花】区域中单击【关闭】后面的倒三角符号，选择【图像】贴花类型，单击【贴花】矩形框，弹出【打开】对话框，打开随书光盘源文件|ch14|ch1404文件中的【metal】图像，单击【打开】按钮。

图14-125 基本选项卡

图14-126 选择对象

（18）单击【外观管理器】对话框中的【基本】按钮，选择【基本】选项卡，编辑外观属性，将【颜色】和【突出颜色显示】的参数调整至图14-127所示的数值，单击【关闭】按钮。

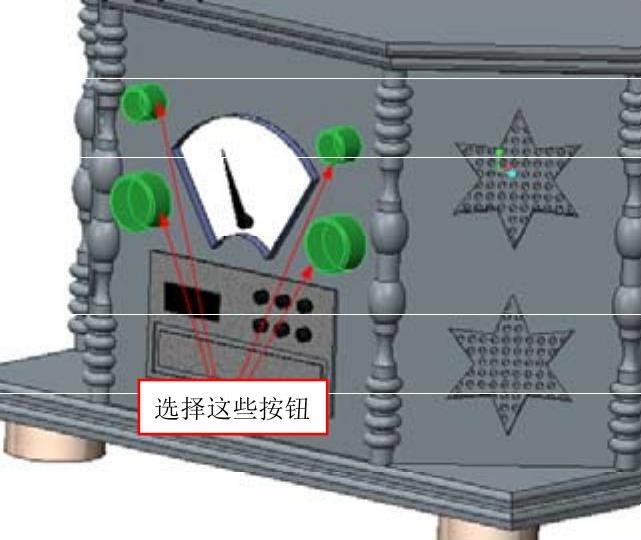

（19）单击工具栏中的外观球，鼠标变成毛笔状态，单击图14-128所示的音量旋钮部分，然后单击【选择】对话框中的【确定】按钮，完成音量旋钮的外观设置。

图14-127 基本选项卡

图14-128 选择对象

（20）设置喇叭管的外观。单击工具栏的【外观库】下的倒三角符号，在弹出的下拉列表中单击按钮，弹出【外观管理器】对话框。

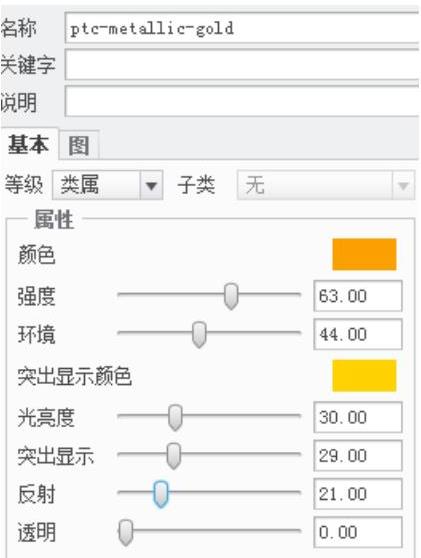

（21）在【我的外观】调色板中选择【ptc-metallic-gold】外观球，单击【外观管理器】对话框中的【基本】按钮，选择【基本】选项卡，编辑外观属性，将【颜色】和【突出颜色显示】的参数调整至图14-129所示的数值，单击【关闭】按钮。

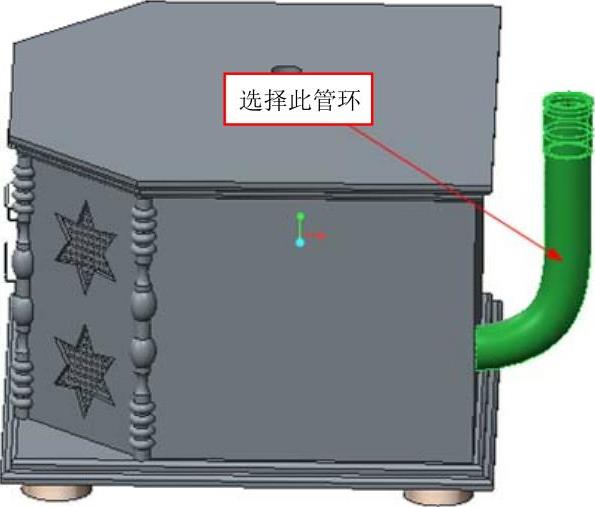

（22）单击工具栏中的外观球，鼠标变成毛笔状态，按住Ctrl键选择图14-130所示的喇叭管，然后单击【选择】对话框中的【确定】按钮，完成喇叭管外观设置。

（23）设置主体的外观。单击工具栏的【外观库】下的倒三角符号，弹出下拉列表，单击按钮，弹出【外观管理器】对话框。

图14-129 基本选项卡(www.daowen.com)

图14-130 选择对象

（24）在【我的外观】调色板中选择【ptc-metallic-steel-light】外观球，单击【图】选项卡，在【贴花】区域中单击【关闭】后面的倒三角符号，选择【图像】贴花类型，单击【贴花】矩形框，弹出【打开】对话框，打开随书光盘源文件|ch14|ch1404文件中的【mucai】图像，单击【打开】按钮。

（25）单击【外观管理器】对话框中的【基本】按钮，选择【基本】选项卡，编辑外观属性，将【颜色】和【突出颜色显示】的参数调整至图14-131所示的数值，单击【关闭】按钮。

（26）单击工具栏中的外观球，鼠标变成毛笔状态，按住Ctrl键选择未渲染的主体部分，然后单击【选择】对话框中的【确定】按钮。

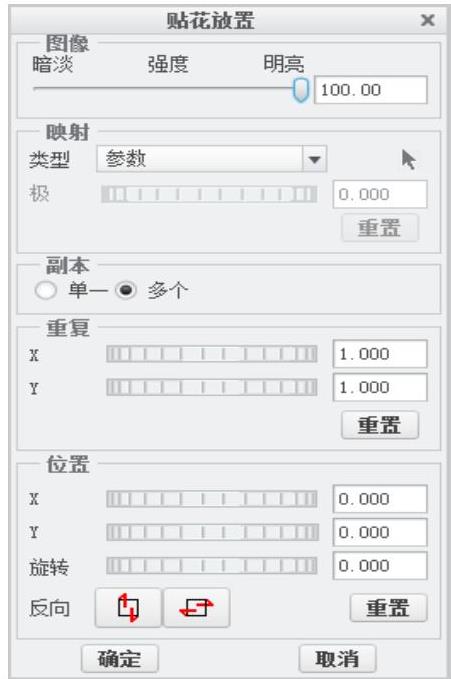

（27）单击工具栏的【外观库】下的倒三角符号，在弹出的下拉列表中单击按钮，弹出【模型外观编辑器】对话框。单击对话框右上角的【选择】按钮，然后在视图中单击上一步已经贴图的任一处，单击【图】选项卡，单击【贴花】后面的【贴花放置】按钮，弹出图14-132所示的【贴花放置】对话框，在【贴花放置】对话框中的【旋转】对话框中输入值90，单击【确定】按钮，此时图片将旋转90º。

图14-131 基本选项卡

图14-132 贴花放置对话框

5.设置唱针的外观

（1）设置和的外观。单击【窗口】按钮的倒三角符号，选择，回到装配图，单击工具栏的【外观库】下的倒三角符号，在弹出的下拉列表中单击按钮，弹出【外观管理器】对话框。

（2）在【我的外观】调色板中选择【ptc-metallic-aluminium】外观球，单击【外观管理器】对话框中的【基本】按钮，选择【基本】选项卡，编辑外观属性，将【颜色】和【突出颜色显示】的参数调整至图14-133所示的数值，单击【关闭】按钮。

（3）单击工具栏中的外观球，鼠标变成毛笔状态，按住Ctrl键在视图中选择和元件，然后单击【选择】对话框中的【确定】按钮。

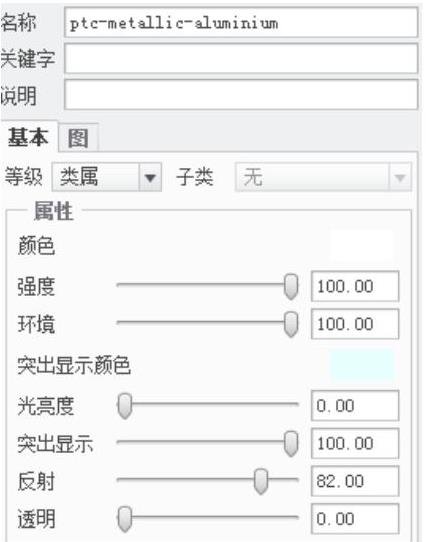

图14-133 基本选项卡

（4）设置的外观。在模型树中选中元件，鼠标右击选中【打开】命令，弹出窗口。单击【选项卡】中的【渲染】按钮，进入【渲染】模块。

（5）图14-134所示部分的外观设置方法与唱针1、唱针2的设置方法一样，在此不再赘述。

（6）在【我的外观】调色板中选择【ptc-metallic-aluminium】外观球，单击【图】选项卡，在【贴花】区域中单击【关闭】后面的倒三角符号，选择【图像】贴花类型，单击【贴花】矩形框，弹出【打开】对话框，打开随书光盘源文件|ch14|ch1404文件中的【metal】图像，单击【打开】按钮。

（7）单击【外观管理器】对话框中的【基本】按钮，选择【基本】选项卡，编辑外观属性，将【颜色】和【突出颜色显示】的参数调整至图14-135所示的数值，单击【关闭】按钮。

（8）单击工具栏中外观球，鼠标变成毛笔状态，按住Ctrl键选择中的圆柱杆部分，然后单击【选择】对话框中的【确定】按钮。

（9）设置圆柱杆顶端的外观。单击工具栏的【外观库】下的倒三角符号，弹出下拉列表，单击按钮，弹出【外观管理器】对话框。

（10）在【我的外观】调色板中选择【ptc-metallic-aluminium】外观球，单击【外观管理器】对话框中的【基本】按钮，选择【基本】选项卡，编辑外观属性，将【颜色】和【突出颜色显示】的参数调整至图14-136所示的数值，单击【关闭】按钮。

图14-134 选择对象

图14-135 基本选项卡

（11）单击工具栏中的外观球，鼠标变成毛笔状态，按住Ctrl键选择图14-137所示的圆柱杆顶端，然后单击【选择】对话框中的【确定】按钮，完成圆柱杆顶端外观设置。

图14-136 基本选项卡

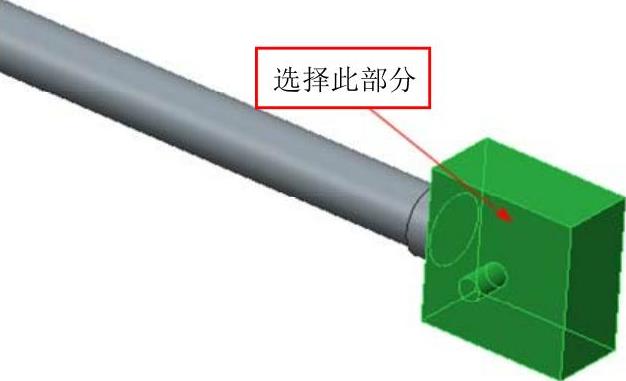

图14-137 选择对象

（12）设置针尖的外观。单击工具栏的【外观库】下的倒三角符号，弹出下拉列表，单击按钮，弹出【外观管理器】对话框。

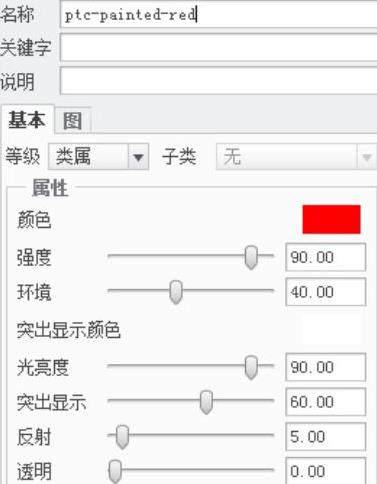

（13）在【我的外观】调色板中选择【ptc-painted-red】外观球，单击【外观管理器】对话框中的【基本】按钮，选择【基本】选项卡，编辑外观属性，将【颜色】和【突出颜色显示】的参数调整至图14-138所示的数值，单击【关闭】按钮。

（14）单击工具栏中的外观球，鼠标变成毛笔状态，按住Ctrl键选择图14-139所示的针尖，然后单击【选择】对话框中的【确定】按钮，完成针尖外观设置。

6.设置唱片的外观

（1）设置大圆盘的外观。在模型树中选中元件，鼠标右击选中【打开】命令，弹出唱片窗口，然后单击【选项卡】中的【渲染】按钮，进入【渲染】模块。

（2）单击工具栏的【外观库】下的倒三角符号，弹出下拉列表，单击按钮，弹出【外观管理器】对话框。

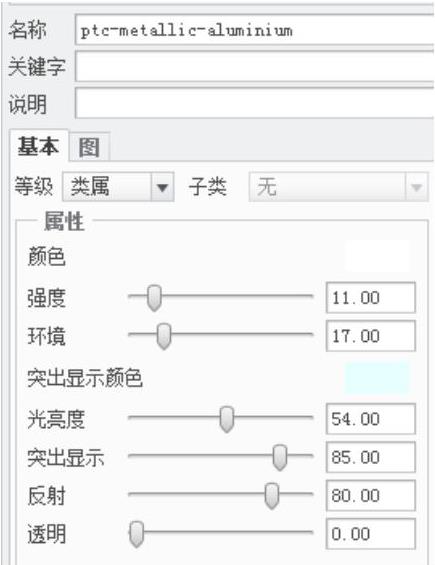

（3）在【我的外观】调色板中选择【ptc-metallic-aluminium】外观球，单击【外观管理器】对话框中的【基本】按钮，选择【基本】选项卡，编辑外观属性，将【颜色】和【突出颜色显示】的参数调整至图14-140所示的数值，单击【关闭】按钮。

图14-138 基本选项卡

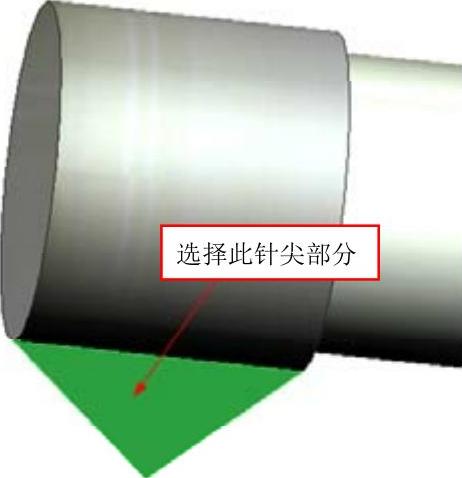

图14-139 选择对象

（4）单击工具栏中的外观球，鼠标变成毛笔状态，按住Ctrl键选择图14-141所示唱盘的上下面（中间凹槽缝部分不选），然后单击【选择】对话框中的【确定】按钮，完成大圆盘外观设置。

图14-140 基本选项卡

图14-141 选择对象

（5）设置小圆盘的外观。单击工具栏的【外观库】下的倒三角符号，弹出下拉列表，单击按钮，弹出【外观管理器】对话框。

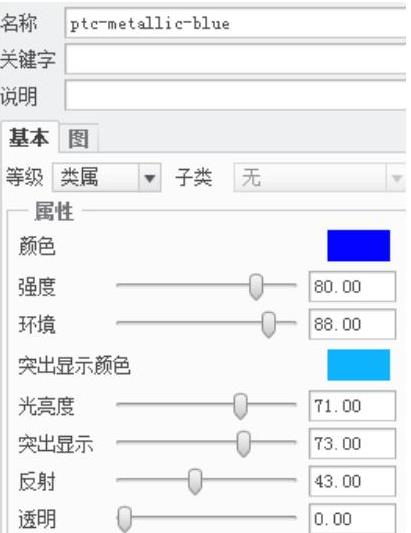

（6）在【我的外观】调色板中选择【ptc-metallic-blue】外观球，单击【外观管理器】对话框中的【基本】按钮，选择【基本】选项卡，编辑外观属性，将【颜色】和【突出颜色显示】的参数调整至图14-142所示的数值，单击【关闭】按钮。

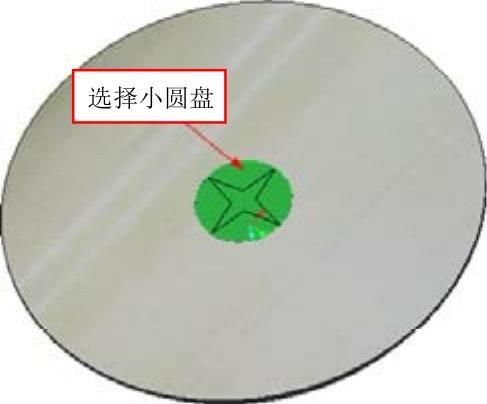

（7）单击工具栏中的外观球，鼠标变成毛笔状态，按住Ctrl键选择图14-143所示的唱盘小圆盘，然后单击【选择】对话框中的【确定】按钮，完成小圆盘外观设置。

（8）设置喇叭的外观。返回到装配体，单击工具栏的【外观库】下的倒三角符号，弹出下拉列表，单击按钮，弹出【外观管理器】对话框。

（9）在【我的外观】调色板中选择【ptc-metallic-gold】外观球，单击【外观管理器】对话框中的【基本】按钮，选择【基本】选项卡，编辑外观属性，将【颜色】和【突出颜色显示】的参数调整至图14-144所示的数值，单击【关闭】按钮。

（10）单击工具栏中的外观球，鼠标变成毛笔状态，选择视图中的喇叭，然后单击【选择】对话框中的【确定】按钮，完成喇叭外观设置，留声机的外观设置完成，所得图形如图14-145所示。

图14-142 基本选项卡

图14-143 选择对象

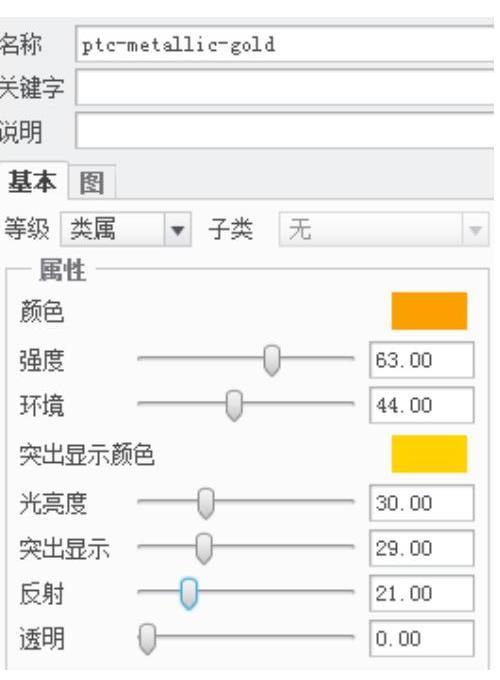

图14-144 基本选项卡

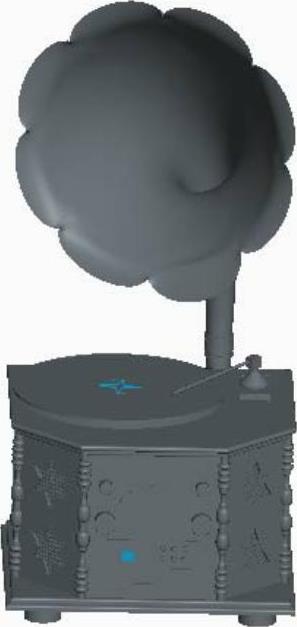

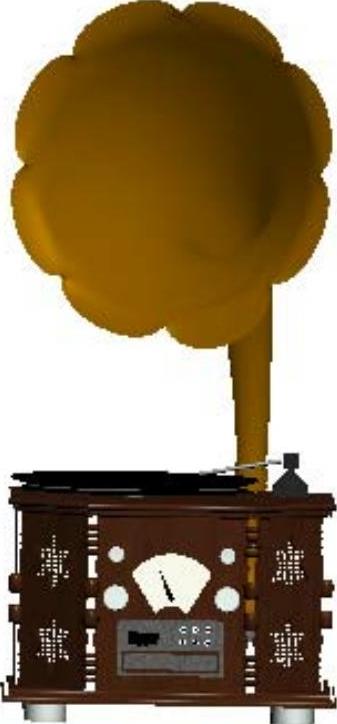

图14-145 留声机
