1.进入实体建模模块

单击工具栏中的【新建】按钮，弹出【新建】对话框，【类型】选择【零件】选项，【子类型】选择【实体】选项，然后【名称】输入“laba”，取消选中选项，单击【确定】按钮。在系统弹出的【新文件选项】对话框中选择【】模块，单击【确定】按钮，进入实体建模模块。

2.建立草绘图

单击工具栏中的【草绘】按钮，单击视图中的TOP基准平面作为草绘平面，然后单击按钮，单击视图中的【样条】按钮，绘制图14-81所示的草绘图，单击【确定】按钮，完成草绘。

3.创建基准点

单击工具栏中的按钮，弹出图14-82所示的【基准点】对话框，单击视图中的样条曲线，在对话框中的【偏移】输入框中输入值0.9，建立PNT0基准点。同理建立基准点PNT1，【偏移】输入框中输入值0.8；PNT2偏移0.7；PNT3偏移0.6；PNT4偏移0.5；PNT5偏移0.4；PNT6偏移0.3；PNT7偏移0.2；PNT8偏移0.1；PNT9偏移0.05；PNT10偏移0.02，单击【确定】按钮，完成基准点的创建。

图14-81 草绘图

图14-82 基准点对话框

4.创建混合扫描

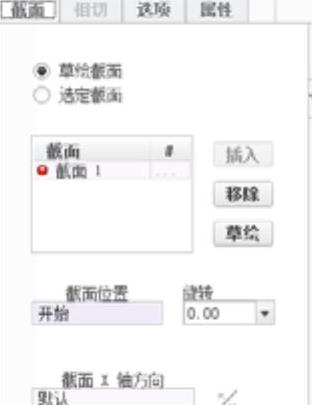

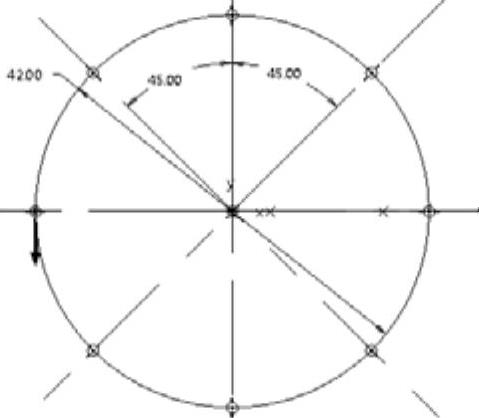

单击工具栏中的按钮，单击扫描混合控制面板的【曲面】按钮，单击【截面】按钮，弹出图14-83所示的【截面】选项卡。选择【终点】作为第一个截面的位置，然后单击选项卡中的按钮，单击按钮，在终点处运用命令绘制直径为42的圆，并且运用【组】中【草绘】区域中的按钮绘制两条45°角的中心线，如图14-84所示。单击工具栏中的按钮，分别单击视图中中心线与圆的交点，使图形分成8份，单击【确定】按钮。

5.创建第二个截面

单击【截面】选项卡中的按钮，选择PNT2作为第二个截面的位置，然后单击【草绘】按钮，运用命令绘制直径为70的圆，并且运用【组】中【草绘】区域中的按钮绘制两条45°角的中心线。单击工具栏中的按钮，分别单击视图中中心线与圆的交点，使图形分成8份，单击【确定】按钮。

6.创建第三个截面、第四个截面、第五个截面、第六个截面、第七个截面、第八个截面、第九个截面

图14-83 截面选项卡(www.daowen.com)

图14-84 第一截面

分别以PNT3、PNT4、PNT5、PNT6、PNT7、PNT8、PNT9作为截面的位置创建第三个截面、第四个截面、第五个截面、第六个截面、第七个截面、第八个截面、第九个截面，然后运用命令分别绘制直径为85、145、210、300、400、450、490的圆，并且分别运用【组】中【草绘】区域中的按钮绘制两条45°角的中心线，单击工具栏中的按钮，分别单击视图中中心线与圆的交点，使图形分成8份。

注意

可以通过单击其中的某一点，然后右击在弹出的下拉列表中选择【起点】，可以改变方向的位置，上面所有截面的起点的方向要一致。

7.创建第十个截面

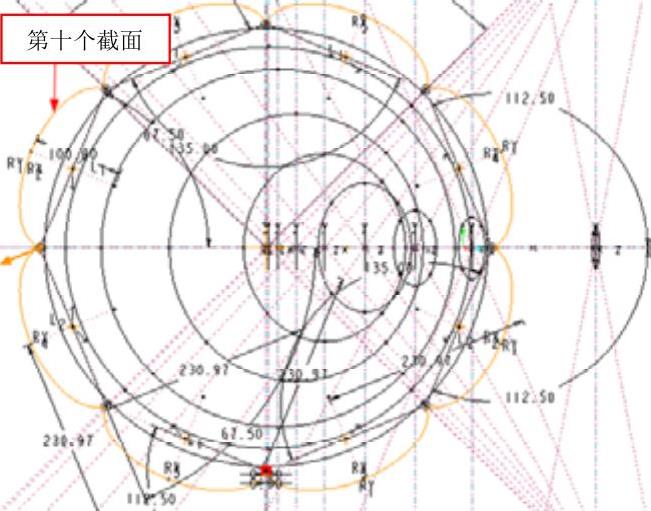

单击【截面】选项卡中的按钮，单击【草绘】按钮，选择PNT10作为第十个截面的位置，绘制图14-85所示的草绘图。先绘制一个直径为500的圆，再绘制两根与水平轴成45°角的中心线，单击对话框中的按钮，分别单击视图中中心线与圆的交点，使图形分成8份。以最近的两个分割点距离为长轴，100为短轴绘制8个椭圆，将直径为500的圆内的半个椭圆删除掉。单击控制面板中的【确定】按钮，然后单击按钮，单击【确定】按钮，完成喇叭的创建，如图14-86所示。

图14-85 第十个截面

8.对喇叭进行加厚设置

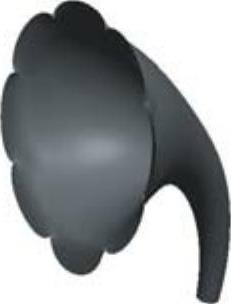

选中混合扫面所创建的喇叭，然后单击工具栏中的【加厚】按钮，在中输入厚度3，方向向外，单击【确定】按钮，完成曲面的加厚，所得图形如图14-87所示。
