1.进入实体建模模块

单击工具栏中的【新建】按钮，弹出【新建】对话框，【类型】选择【零件】选项，【子类型】选择【实体】选项，【名称】输入“changzhen3”，取消选中选项，单击【确定】按钮。然后在系统弹出的【新文件选项】对话框中选择【】模块，单击【确定】按钮，进入实体建模模块。

2.创建拉伸特征

单击工具栏中的【拉伸】按钮，选择TOP基准平面作为草绘平面，运用【矩形】命令绘制图14-69所示的草绘图，设置拉伸的深度为9，完成拉伸如图14-70所示。

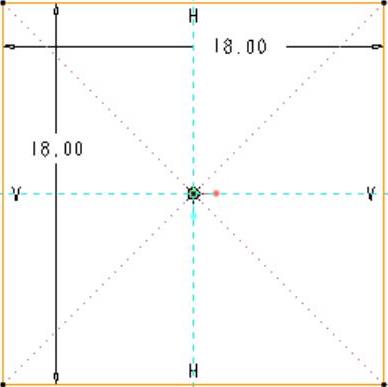

图14-69 草绘图

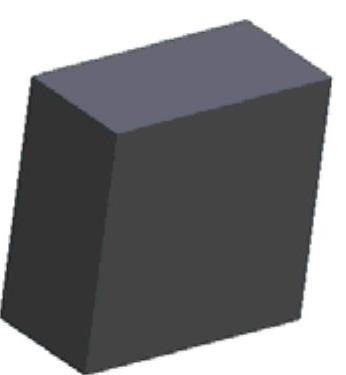

图14-70 拉伸

3.创建拉伸特征

单击工具栏中的【拉伸】按钮，选择图14-71所示的平面作为草绘平面，运用命令绘制图14-72所示的草绘图，设置拉伸的深度为3，完成拉伸如图14-73所示。

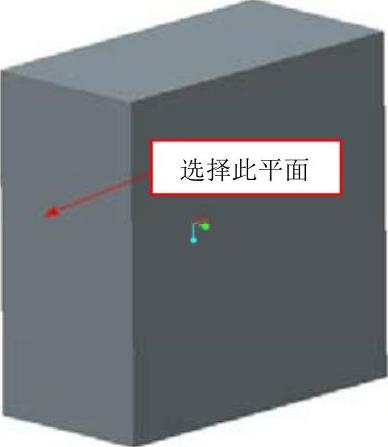

图14-71 选择平面

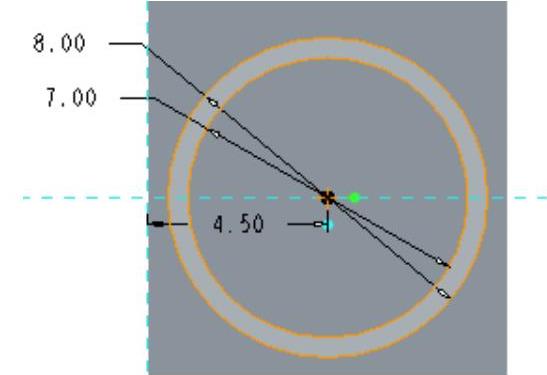

图14-72 草绘图

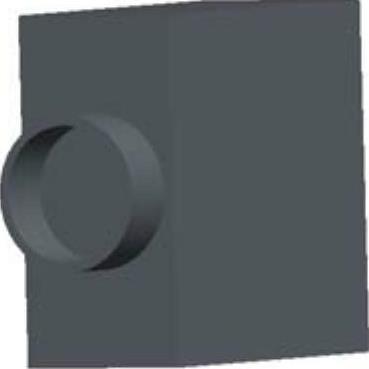

图14-73 拉伸

4.创建拉伸特征

单击工具栏中的【拉伸】按钮，选择图14-71所示的平面作为草绘平面，然后单击按钮，选择【环】类型，选择上一步拉伸中直径为7的小圆。设置拉伸的深度为200，完成拉伸如图14-74所示。

5.创建拉伸特征

单击工具栏中的【拉伸】按钮，选择上一步创建的拉伸特征的顶圆平面作为草绘平面，单击按钮选择顶圆为参考，然后单击按钮，在图14-75所示的【类型】对话框中选择【环】选项，然后选择参考圆的一条边，输入偏移值0.45，在视图中选择参考圆的一个半圆，单击【确定】按钮，设置拉伸的深度为6.75，完成拉伸如图14-76所示。(www.daowen.com)

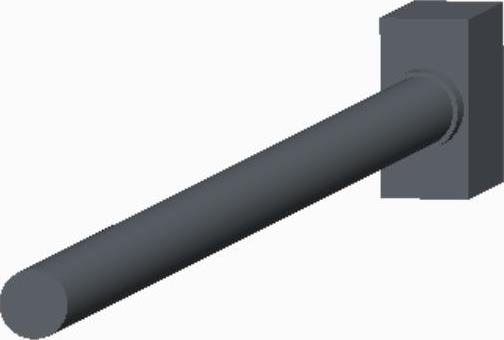

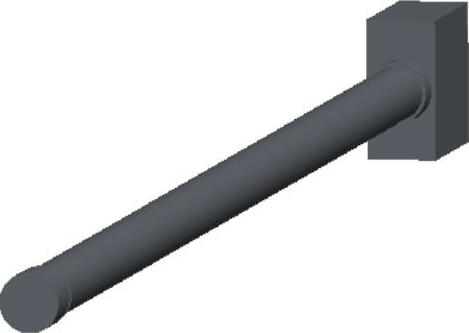

图14-74 拉伸

图14-75 类型对话框

图14-76 拉伸

6.创建一个平面

单击工具栏中的【平面】按钮，选取图14-77所示的平面作为参考平面，在弹出的【平面】对话框中输入偏移量-4.5，单击【确定】按钮，完成平面的创建。

7.创建拉伸特征

单击工具栏中的【拉伸】按钮，选择上一步创建的平面作为草绘平面。单击按钮选择如图14-77所示的曲面作为参考，然后在唱针顶端圆环上绘制图14-78所示的直角三角形，设置拉伸的深度为0.05，完成拉伸如图14-79所示。

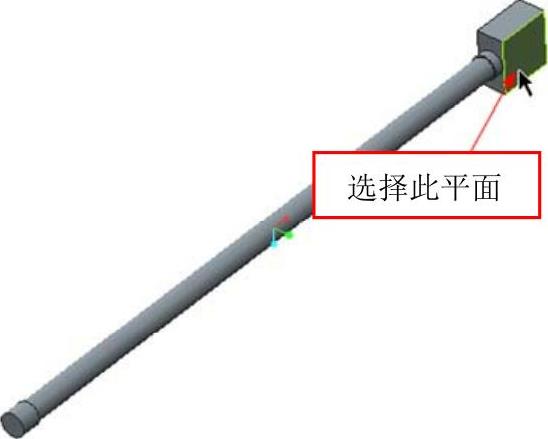

图14-77 选择平面

图14-78 草绘图

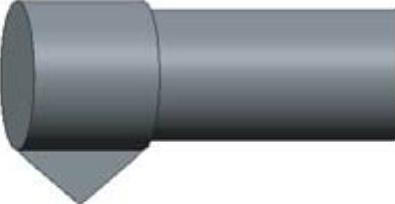

图14-79 拉伸

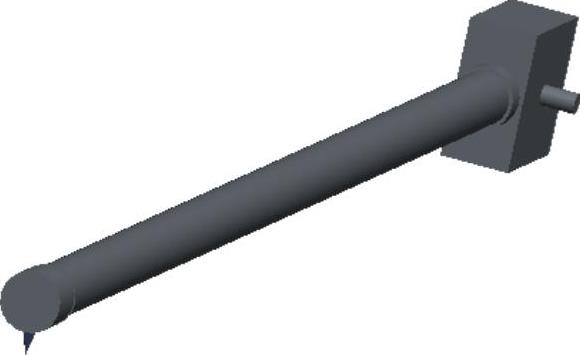

单击工具栏中的【拉伸】按钮，选择图14-77所示的平面作为草绘平面，运用【圆】命令绘制一个直径为2.7的圆，并设置拉伸的深度为4.5，完成拉伸如图14-80所示。

图14-80 拉伸
