1.进入实体建模模块
单击工具栏中的【新建】按钮,弹出【新建】对话框,【类型】选择【零件】选项,【子类型】选择【实体】选项,然后【名称】输入“changzhen1”,取消选中选项,单击【确定】按钮。在系统弹出的【新文件选项】对话框中选择【】模块,单击【确定】按钮,进入实体建模模块。

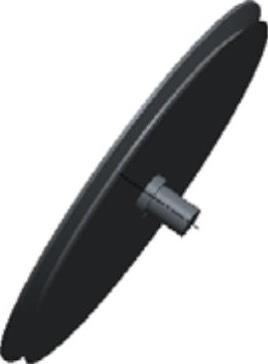

图14-56 拉伸

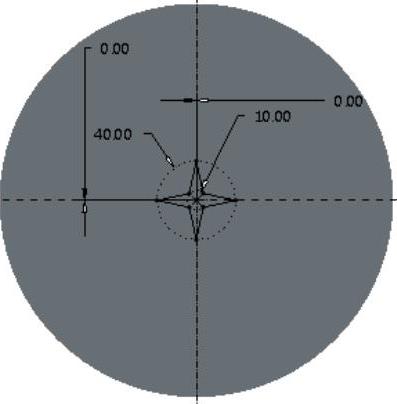

图14-57 四角星
2.创建拉伸特征
单击工具栏中的【拉伸】按钮,选择TOP基准平面作为草绘平面,运用【矩形】命令绘制图14-58所示的草绘图,设置拉伸的深度为0.5,完成拉伸创建。
3.创建抽壳特征
单击工具栏中的按钮,选择视图中的拉伸实体大表面作为抽壳面,在控制面板中输入厚度值0.1,单击【确定】按钮,完成底座的抽壳,所得图形如图14-59所示。

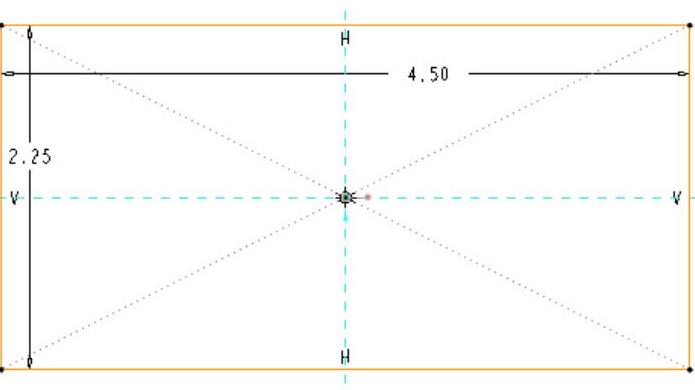

图14-58 草绘图
(www.daowen.com)

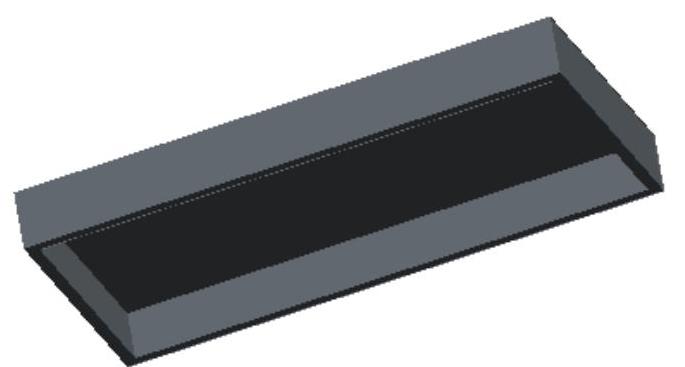

图14-59 抽壳
4.创建旋转特征
单击工具栏中的按钮,选择FRONT基准平面作为草绘平面,然后单击按钮,运用【线】命令和【组】中【基准】区域的命令绘制图14-60所示的草绘图和一条旋转中心线。单击【确定】按钮,回到旋转控制面板,选择【曲面】按钮,单击【确定】按钮,完成旋转的创建,如图14-61所示。
5.加厚实体
选中上一步创建的旋转体,单击工具栏中的按钮,输入加厚的厚度值为0.09,单击【确定】按钮,完成旋转体的加厚,所得图形如图14-62所示。

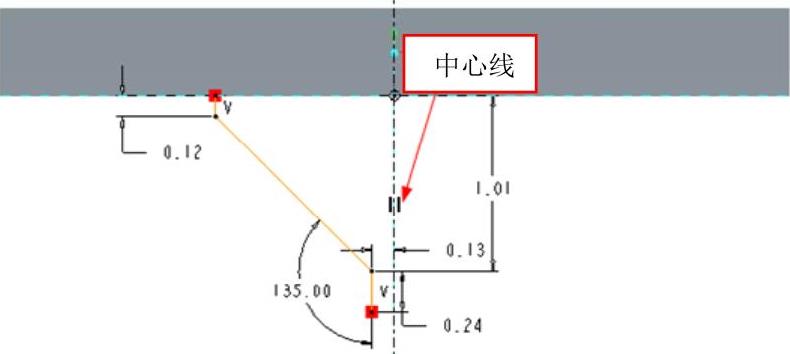

图14-60 草绘图

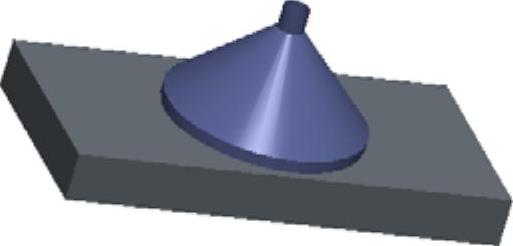

图14-61 旋转

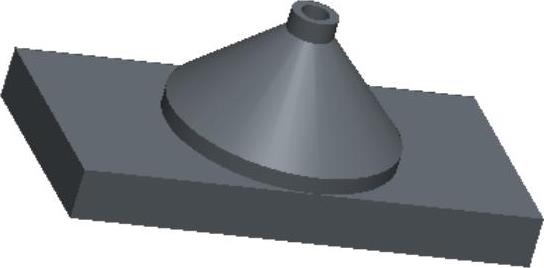

图14-62 加厚
