CreoParametric2.0中文版唱片建立

1.进入实体建模模块

单击工具栏中的【新建】按钮978-7-111-42982-1-Chapter14-168.jpg,弹出【新建】对话框,【类型】选择【零件】选项,【子类型】选择【实体】选项,然后【名称】输入“changpan”,取消选中978-7-111-42982-1-Chapter14-169.jpg选项,单击【确定】按钮。在系统弹出的【新文件选项】对话框中选择【978-7-111-42982-1-Chapter14-170.jpg】模块,单击【确定】按钮,进入实体建模模块。

2.创建旋转特征

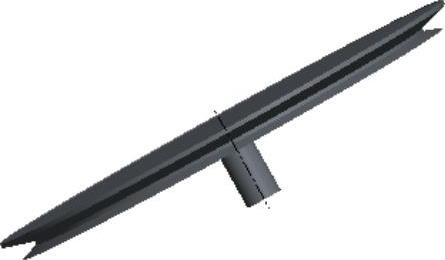

单击工具栏中的978-7-111-42982-1-Chapter14-171.jpg按钮,选择TOP基准面平面作为草绘平面。单击978-7-111-42982-1-Chapter14-172.jpg按钮,绘制如图14-53所示的封闭的草绘图和一条旋转中心线,单击两次【确定】按钮978-7-111-42982-1-Chapter14-173.jpg,完成旋转的创建,如图14-54所示。

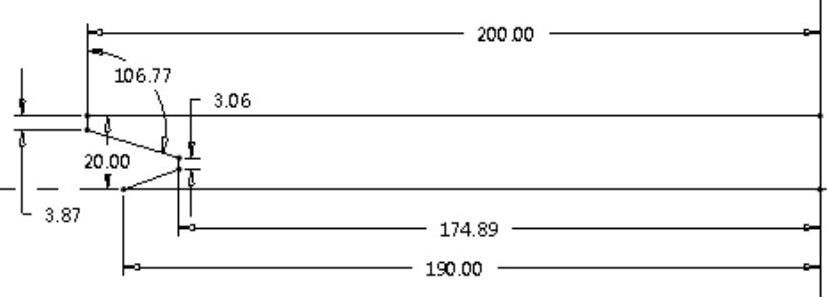

图14-53 草绘图

3.创建拉伸特征

单击工具栏中的【拉伸】按钮978-7-111-42982-1-Chapter14-175.jpg,选择视图中半径为190的光盘底面作为草绘平面,运用978-7-111-42982-1-Chapter14-176.jpg命令绘制一个直径为30的圆,设置拉伸的深度为50,完成拉伸定义,如图14-55所示。

4.创建拉伸特征

单击工具栏中的【拉伸】按钮978-7-111-42982-1-Chapter14-177.jpg,选择视图中光盘的底面作为草绘平面,运用978-7-111-42982-1-Chapter14-178.jpg命令绘制一个直径为30,一个直径为40的两个同心圆,设置拉伸的深度为10,完成拉伸创建,如图14-56所示。(www.daowen.com)

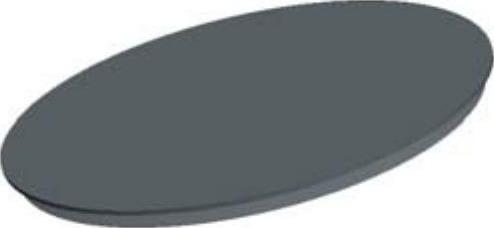

图14-54 旋转


图14-55 拉伸

5.创建拉伸特征

单击工具栏中的【拉伸】按钮978-7-111-42982-1-Chapter14-181.jpg,选择视图中光盘的顶面作为草绘平面,运用978-7-111-42982-1-Chapter14-182.jpg命令绘制一个直径为80的圆,并设置拉伸的深度为0.5,完成拉伸创建。

6.创建四角星

单击工具栏中的【草绘】按钮978-7-111-42982-1-Chapter14-183.jpg,选择上一步创建的拉伸面为草绘平面,然后单击工具栏中的【调色板】按钮978-7-111-42982-1-Chapter14-184.jpg,创建一个四角星,尺寸如图14-57所示,单击【确定】按钮978-7-111-42982-1-Chapter14-185.jpg
