1.进入实体建模模块

启动Creo Parametric 2.0，单击工具栏中的【新建】按钮978-7-111-42982-1-Chapter14-2.jpg，弹出【新建】对话框，在【类型】中选择【零件】选项，在【子类型】中选择【实体】选项，【名称】输入”zhuji”，取消选中978-7-111-42982-1-Chapter14-3.jpg选项，如图14-1所示，单击【确定】按钮。然后在系统弹出的【新文件选项】对话框中选择【978-7-111-42982-1-Chapter14-4.jpg】模块，如图14-2所示，单击【确定】按钮，进入实体建模模块。

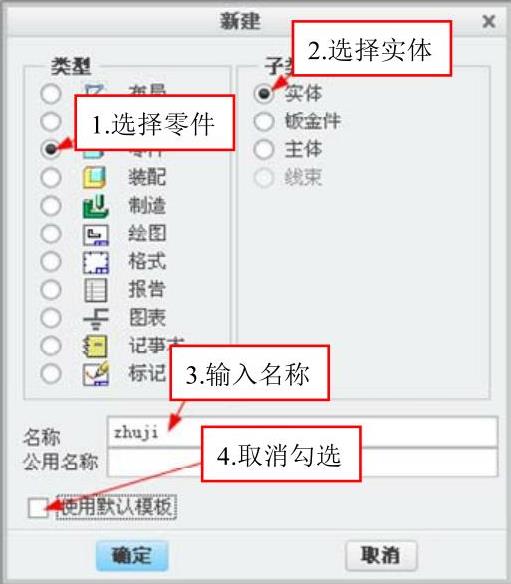

图14-1 新建对话框

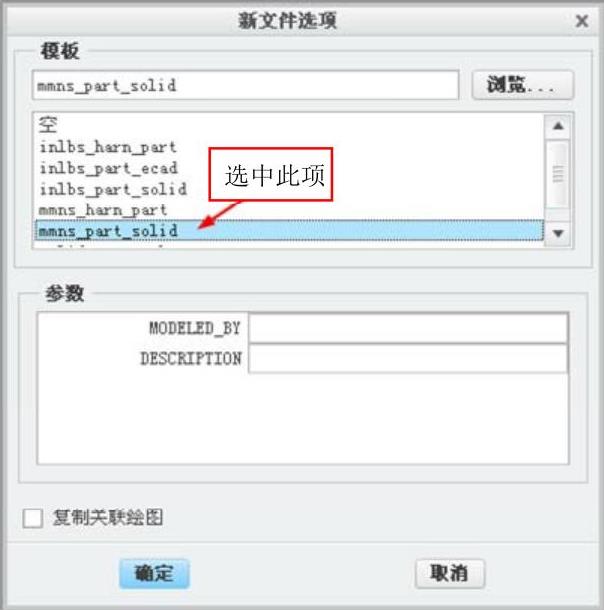

图14-2 新文件选项对话框

2.创建主体

单击工具栏中的【拉伸】按钮978-7-111-42982-1-Chapter14-7.jpg，在视图中选择TOP基准面作为草绘平面，进入草绘界面，单击978-7-111-42982-1-Chapter14-8.jpg按钮，使草绘视图与屏幕平行。单击工具栏中的978-7-111-42982-1-Chapter14-9.jpg按钮，绘制一个矩形并按住鼠标左键拖动框选所有尺寸。单击【修改】按钮978-7-111-42982-1-Chapter14-10.jpg，弹出图14-3所示的【修改尺寸】对话框修改尺寸，所得矩形如图14-4所示。单击工具栏中的【确定】按钮978-7-111-42982-1-Chapter14-11.jpg，然后在深度值中输入280，单击【确定】按钮978-7-111-42982-1-Chapter14-12.jpg，完成拉伸命令。

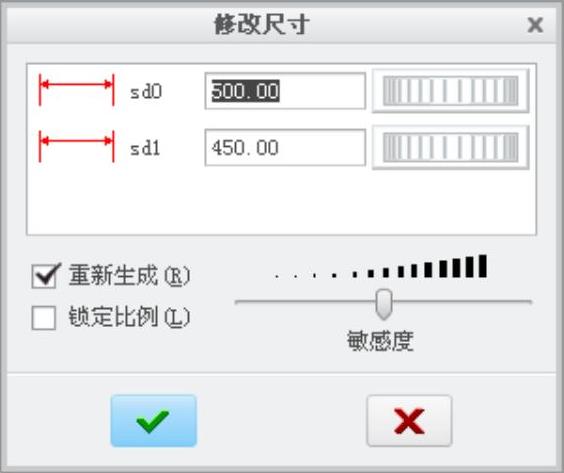

图14-3 修改尺寸对话框

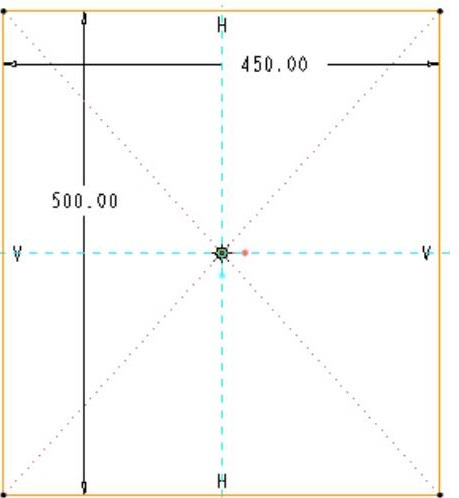

图14-4 矩形

3.创建下台阶

（1）将矩形尺寸为280×500的面作为主机的前面和后面，450×500的面作为主机的上下底面。单击【组】中【形状】里的倒三角符号，在选择图14-5所示的【混合】选项，弹出图14-6所示的【混合】操控板；

单击控制面板中的【选项】按钮，弹出【选项】选项卡，选择【直】单选钮。

单击控制面板中的【截面】按钮，弹出【截面】选项卡，按图14-7所示单击选项卡中的【定义】按钮，弹出【草绘】对话框。


图14-5 选择混合

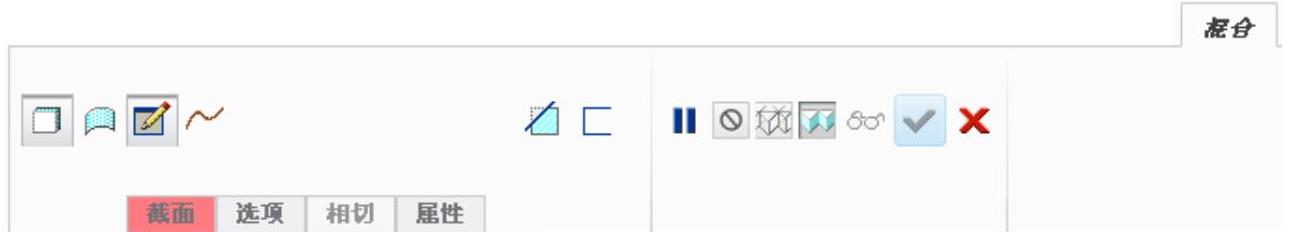

图14-6 混合操控板


图14-7 截面选项卡

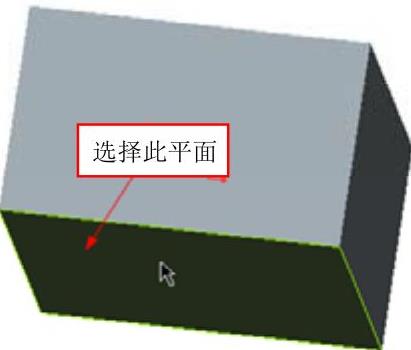

（2）在弹出的【草绘】对话框中选择图14-8所示的平面，单击【反向】按钮，设置方向为向外。单击【确定】按钮，进入草绘环境。


图14-8 选择平面

（3）单击工具栏中的【偏移】按钮978-7-111-42982-1-Chapter14-19.jpg，在弹出的【类型】对话框中选择【环】选项，用鼠标选中视图中底面矩形某一条边，则整个矩形被选中，输入偏移的距离10。

（4）在【混合】操控板上，单击【插入】按钮，在“截面”下拉面板的“截面”列表框中插入“截面2”，在操控板中输入偏移距离为10。

单击【草绘】按钮，进入草绘环境。单击【偏移】按钮978-7-111-42982-1-Chapter14-20.jpg，在弹出的【类型】对话框中选择【环】选项，用鼠标选中视图中底面矩形某一条边，输入偏移的距离10。

（5）在【混合】操控板上，打开【截面】按钮，单击【插入】按钮，插入【截面3】，在【偏移自】下拉列表中选择【截面2】，输入深度值为2。单击【草绘】按钮，进入草绘环境。选择环偏移，选择底面的矩形，输入偏移的距离20。

（6）同理，出入截面4，深度值为10，选择环偏移，选择底面的矩形，输入偏移的距离20，单击【确定】按钮978-7-111-42982-1-Chapter14-21.jpg，得到截面如图14-9所示。

（7）单击对话框的【确定】按钮，完成混合操作。完成下台阶的创建如图14-10所示。

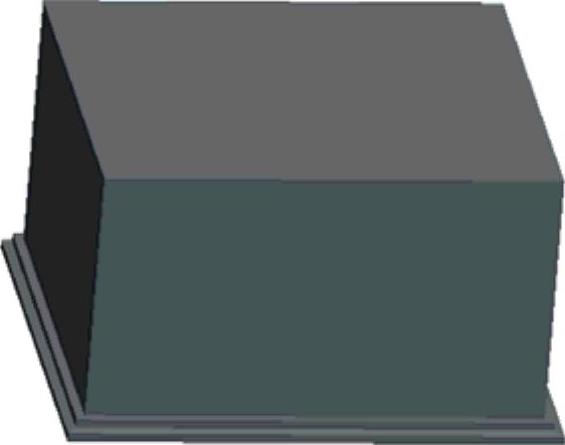

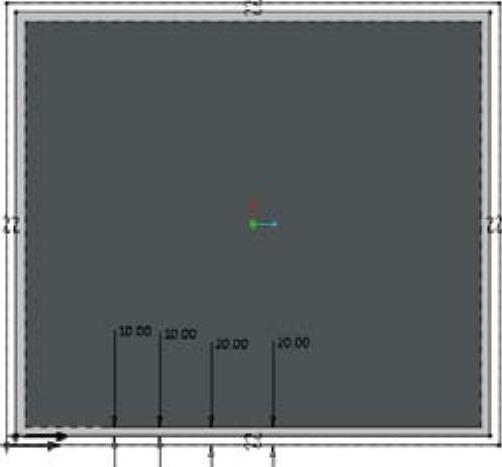

图14-9 截面

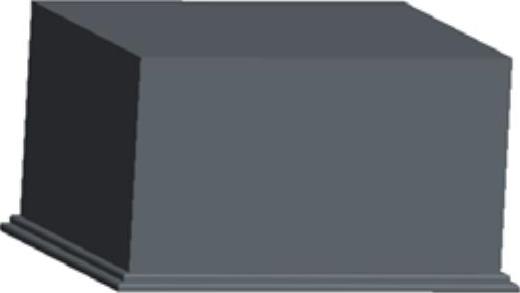

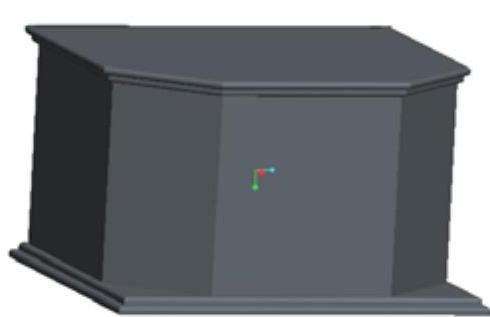

图14-10 下台阶

4.对下台阶进行倒圆角设置

（1）在工具栏中单击978-7-111-42982-1-Chapter14-24.jpg按钮，在控制面板中输入倒圆角的半径5，选择台阶的棱边，单击【确定】按钮978-7-111-42982-1-Chapter14-25.jpg，所得图形如图14-11所示。

（2）同理对主体的两个棱角倒直角。单击工具栏中的【倒角】按钮978-7-111-42982-1-Chapter14-26.jpg，在控制面板中选择【D×D】类型，输入值120，然后选择主体的两个棱边，单击【确定】按钮978-7-111-42982-1-Chapter14-27.jpg，所得图形如图14-12所示。


图14-11 倒圆角


图14-12 倒角

5.创建上台阶

与创建下台阶同理，用【混合】选项创建上台阶。选择主体的顶面作为偏移面，截面1和截面2偏移8，截面3截面4偏移16，方向向上，截面2的深度为10，截面3的深度为2，截面4的的深度为10，然后单击【确定】按钮978-7-111-42982-1-Chapter14-30.jpg，所得图形如图14-13所示。

6.对下台阶进行倒圆角设置

在工具栏中单击978-7-111-42982-1-Chapter14-31.jpg按钮，输入倒圆角的半径5，然后选择上台阶的棱边，单击【确定】按钮978-7-111-42982-1-Chapter14-32.jpg，所得图形如图14-14所示。

7.创建基准面

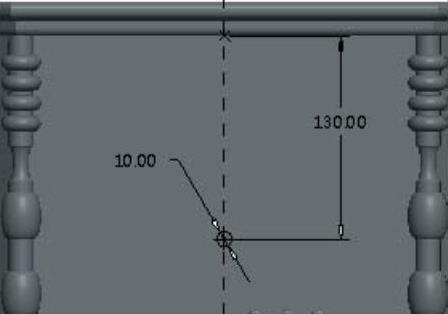

单击工具栏中的【平面】按钮978-7-111-42982-1-Chapter14-33.jpg，选中FRONT基准平面，在对话框中输入偏移值130，单击【确定】按钮。

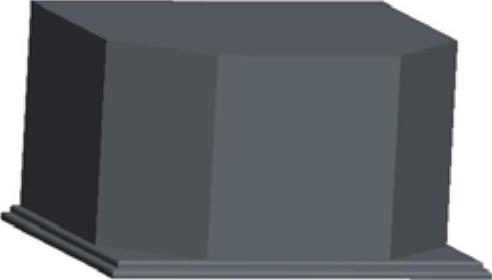

图14-13 上台阶

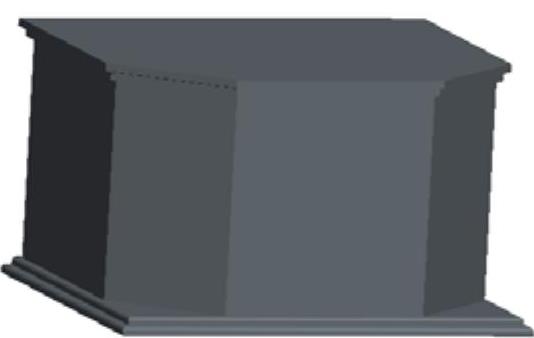

图14-14 倒圆角

8.创建圆柱

（1）单击工具栏中的978-7-111-42982-1-Chapter14-36.jpg按钮，选择上一步创建的平面，然后单击978-7-111-42982-1-Chapter14-37.jpg按钮，单击工具栏中的【参考】按钮978-7-111-42982-1-Chapter14-38.jpg，选择图14-15所示的曲面作为参考，再单击【组】中【草绘】的978-7-111-42982-1-Chapter14-39.jpg按钮，作出与上下顶面距离相等的一条水平中心线。

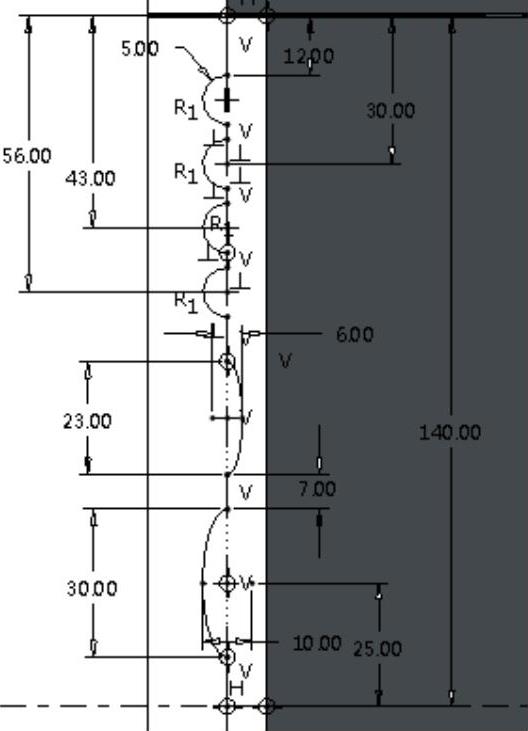

（2）在草绘界面单击【圆】978-7-111-42982-1-Chapter14-40.jpg按钮和【椭圆】978-7-111-42982-1-Chapter14-41.jpg按钮创建旋转草绘截面，创建得到的中心线上半部分的草绘图及尺寸标注如图14-16所示。

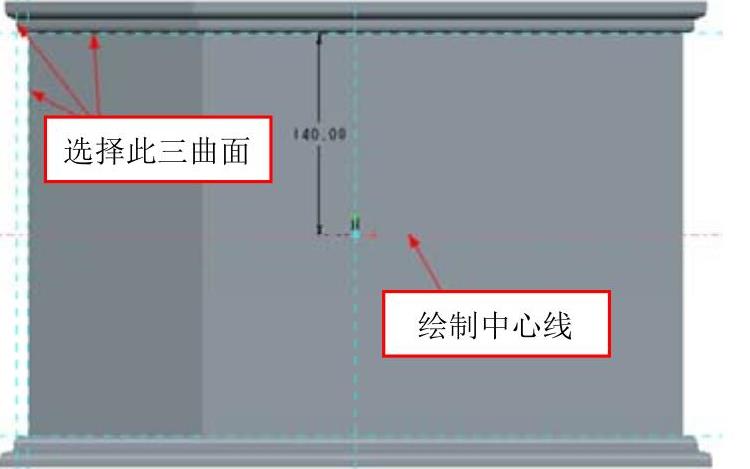

图14-15 选择参考

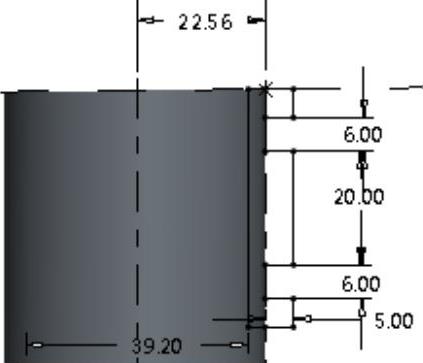

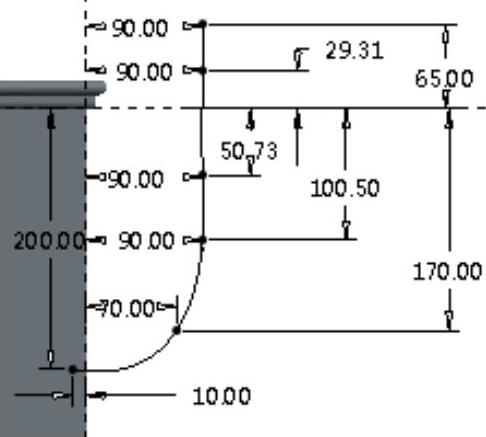

图14-16 草绘图

（3）框选所创建的草绘，单击978-7-111-42982-1-Chapter14-44.jpg按钮，选择上一步创建的中心线，单击【确定】按钮978-7-111-42982-1-Chapter14-45.jpg，完成草绘图的镜像。

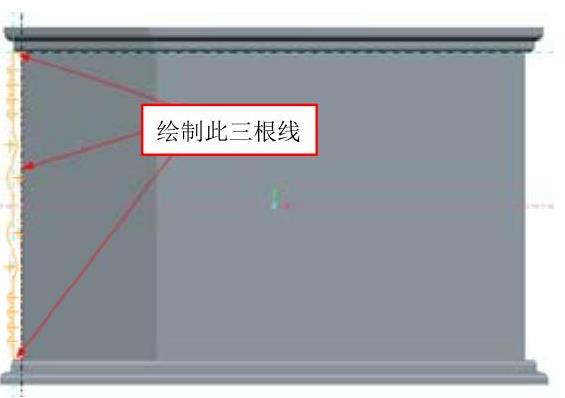

（4）单击工具栏中的978-7-111-42982-1-Chapter14-46.jpg按钮，画出图14-17所示的三根直线，将草绘图设置为封闭，然后单击【确定】按钮978-7-111-42982-1-Chapter14-47.jpg，回到控制面板，再次单击【确定】按钮978-7-111-42982-1-Chapter14-48.jpg，完成柱子的创建，所得图形如图14-18所示。

9.创建基准面

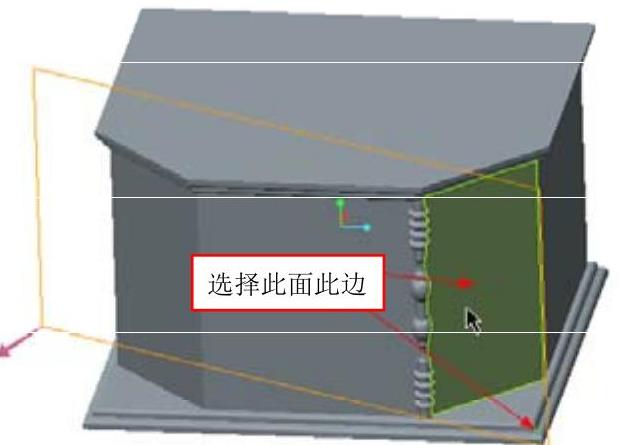

单击工具栏中的【平面】按钮978-7-111-42982-1-Chapter14-49.jpg，选中图14-19所示的平面和边（下台阶的拐角边），在【基准平面】对话框中【曲面】的后面双击，在倒三角符号下拉列表中选择【法向】，然后在【边】的后面双击选择【穿过】，单击【确定】按钮。

10.镜像柱子

（1）在模型树中选择978-7-111-42982-1-Chapter14-50.jpg元件，单击978-7-111-42982-1-Chapter14-51.jpg按钮，选择上一步创建的平面，单击【确定】按钮978-7-111-42982-1-Chapter14-52.jpg，然后在视图中选择978-7-111-42982-1-Chapter14-53.jpg元件的中心轴，单击【确定】按钮978-7-111-42982-1-Chapter14-54.jpg，完成柱子的镜像，如图14-20所示。


图14-17 画直线

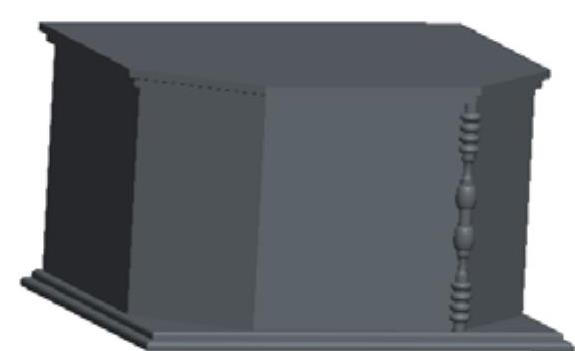

图14-18 柱子

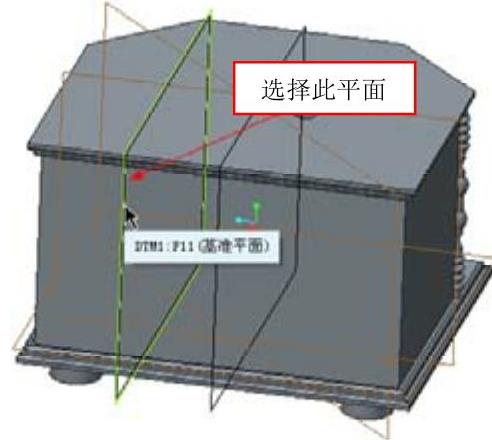

图14-19 选择参考

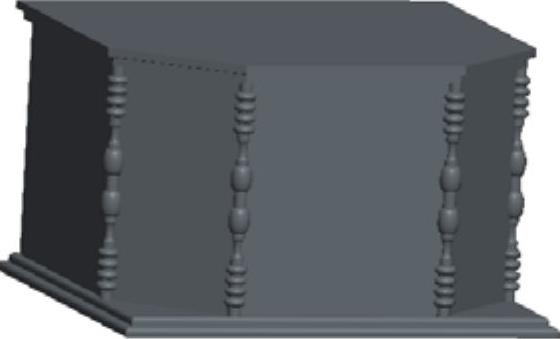

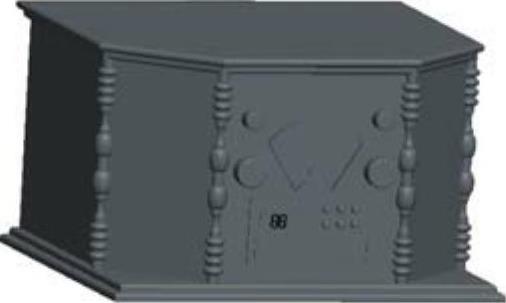

图14-20 镜像柱子

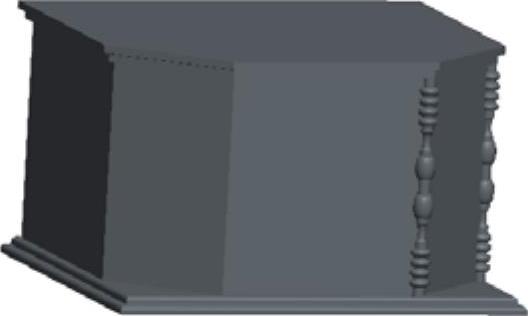

（2）同理，将两个柱子分别镜像到对称的位置上。选择其中一个柱子，单击978-7-111-42982-1-Chapter14-59.jpg按钮，然后选择第FRONT基准平面，单击【确定】按钮978-7-111-42982-1-Chapter14-60.jpg，将一个柱子镜像到对称的位置。第二个柱子的镜像方法一样，镜像后所得的图形如图14-21所示。

11.创建唱片区

单击工具栏中的【拉伸】按钮978-7-111-42982-1-Chapter14-61.jpg，在视图中选择主体的前面作为草绘平面，进入草绘。单击978-7-111-42982-1-Chapter14-62.jpg按钮，使草绘视图与屏幕平行，然后单击978-7-111-42982-1-Chapter14-63.jpg按钮，绘制一个矩形并对尺寸进行修改，所得矩形如图14-22所示。单击工具栏中的【确定】按钮978-7-111-42982-1-Chapter14-64.jpg，然后在深度值中输入3，单击【确定】按钮978-7-111-42982-1-Chapter14-65.jpg，完成拉伸命令。


图14-21 镜像


图14-22 草绘图

12.创建光碟槽

单击工具栏中的【拉伸】按钮978-7-111-42982-1-Chapter14-68.jpg，选择视图中唱片区的前面作为草绘平面，单击978-7-111-42982-1-Chapter14-69.jpg按钮绘制图14-23所示的草绘，然后单击工具栏中的【反向】按钮978-7-111-42982-1-Chapter14-70.jpg和【切除材料】按钮978-7-111-42982-1-Chapter14-71.jpg，输入深度值2，完成光碟槽的拉伸，如图14-24所示。


图14-23 草绘图


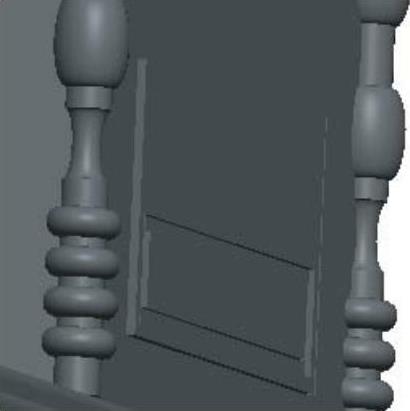

图14-24 光碟槽

13.创建唱片区上的按钮

单击工具栏中的【拉伸】按钮978-7-111-42982-1-Chapter14-74.jpg，选择视图中唱片区的前面作为草绘平面，然后单击工具栏中的【圆】978-7-111-42982-1-Chapter14-75.jpg命令绘制图14-25所示的草绘图，设置拉伸的深度为7，完成唱片区上按钮的创建，所得图形如图14-26所示。


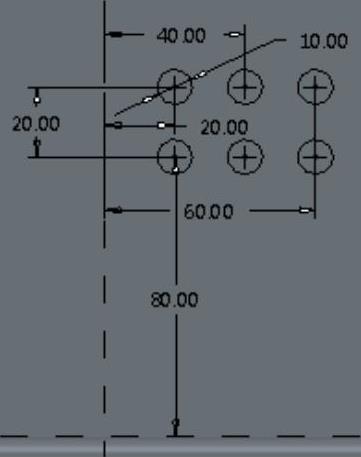

图14-25 草绘图

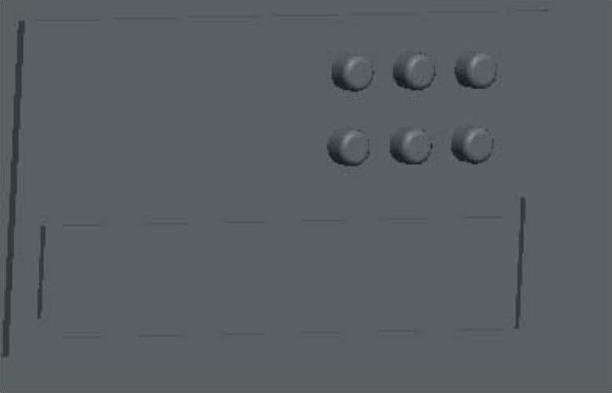

图14-26 按钮

14.对按钮进行倒圆角

在工具栏中单击978-7-111-42982-1-Chapter14-78.jpg按钮，输入倒圆角的半径2，然后选择所有按钮顶圆上的边，单击【确定】按钮978-7-111-42982-1-Chapter14-79.jpg，所得图形如图14-27所示。

15.创建唱片区上的数字显示器

单击工具栏中的【拉伸】按钮978-7-111-42982-1-Chapter14-80.jpg，选择视图中唱片区的前面作为草绘平面，单击978-7-111-42982-1-Chapter14-81.jpg按钮绘制图14-28所示的草绘，设置拉伸的深度为1，完成唱片区上显示器的创建。


图14-27 倒圆角


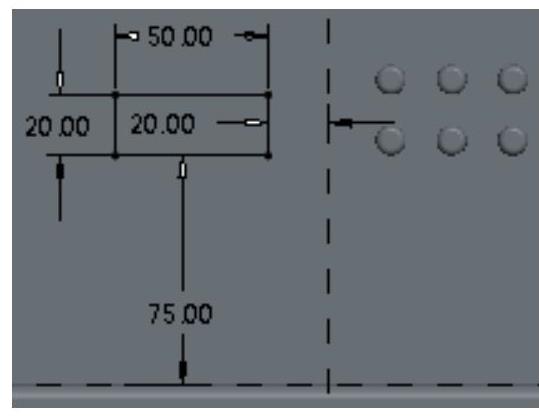

图14-28 草绘图

16.创建显示器上的数字

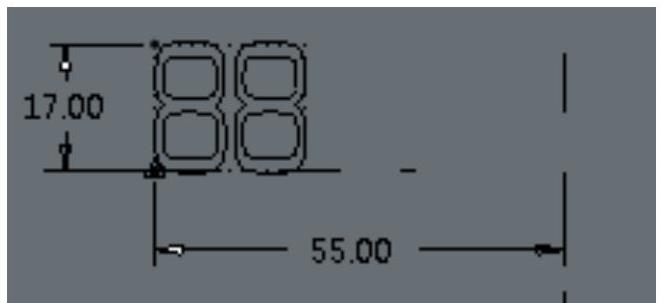

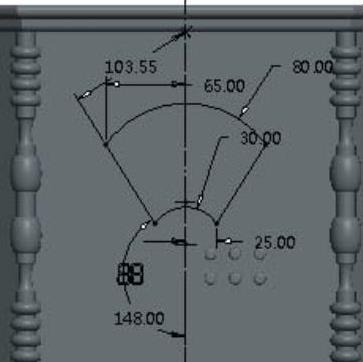

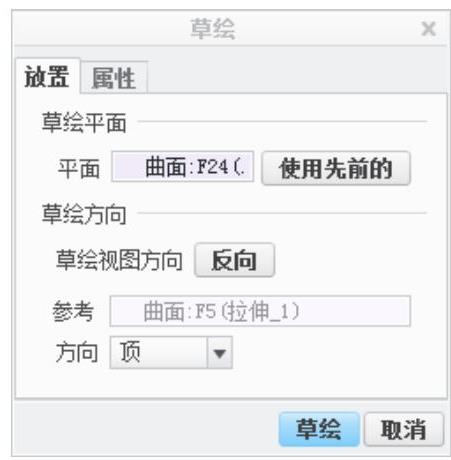

单击工具栏上的【草绘】按钮978-7-111-42982-1-Chapter14-84.jpg，弹出图14-29所示的【草绘】对话框，选择显示器的前面作为参考平面，然后单击【草绘】按钮，选择显示器底边作为参考，单击工具栏上的978-7-111-42982-1-Chapter14-85.jpg按钮，在视图中单击底边的某一位置然后松开，并往上移动鼠标到一定的位置，再次单击鼠标确定文本的放置位置，系统弹出图14-30所示的【文本】对话框；在文本输入框中输入数字88，选择【字体】后面的倒三角符号，选择字体978-7-111-42982-1-Chapter14-86.jpg格式，【长宽比】设置为0.5，单击【确定】按钮，修改文字的尺寸，尺寸设置如图14-31所示，完成数字的创建。


图14-29 草绘对话框

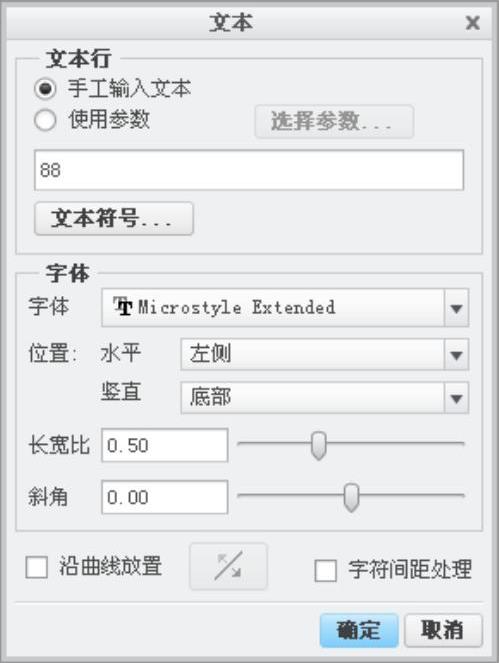

图14-30 文本对话框


图14-31 修改尺寸

17.创建表轴

单击工具栏中的【拉伸】按钮978-7-111-42982-1-Chapter14-90.jpg，选择视图中主体的前面作为草绘平面，单击【圆】978-7-111-42982-1-Chapter14-91.jpg命令绘制图14-32所示的草绘图，设置拉伸的深度为5，完成表轴的创建。

18.创建表针

单击工具栏中的【拉伸】按钮978-7-111-42982-1-Chapter14-92.jpg，选择视图中表轴的顶圆作为草绘平面，并选择顶圆作为参考，运用978-7-111-42982-1-Chapter14-93.jpg和978-7-111-42982-1-Chapter14-94.jpg命令绘制图14-33所示的草绘图，设置拉伸的深度为0.2，完成表针的创建。

19.创建表盘盖

单击工具栏中的【拉伸】按钮978-7-111-42982-1-Chapter14-95.jpg，选择视图中主体的前面作为草绘平面，运用978-7-111-42982-1-Chapter14-96.jpg和978-7-111-42982-1-Chapter14-97.jpg命令绘制图14-34所示的草绘图，然后单击【确定】按钮978-7-111-42982-1-Chapter14-98.jpg，在控制面板中单击【曲面】按钮978-7-111-42982-1-Chapter14-99.jpg，设置拉伸的深度为8，完成表盘盖的创建，如图14-35所示。

20.创建表盘

单击工具栏中的【拉伸】按钮978-7-111-42982-1-Chapter14-100.jpg，选择视图中主体的前面作为草绘平面，单击978-7-111-42982-1-Chapter14-101.jpg按钮，然后单击978-7-111-42982-1-Chapter14-102.jpg按钮，弹出图14-36所示【类型】对话框。鼠标单击表盘盖4条边，然后单击【确定】按钮978-7-111-42982-1-Chapter14-103.jpg，设置深度为0.2，完成表盘的创建。

21.创建音量旋扭

单击工具栏中的【拉伸】按钮978-7-111-42982-1-Chapter14-104.jpg，选择视图中主体的前面作为草绘平面，运用978-7-111-42982-1-Chapter14-105.jpg命令绘制图14-37所示的草绘图，设置拉伸的深度为20，完成音量旋扭的创建，如图14-38所示。


图14-32 草绘图


图14-33 草绘图


图14-34 草绘图


图14-35 表盘盖


图14-36 类型对话框


图14-37 草绘图

22.创建圆角

在工具栏中单击978-7-111-42982-1-Chapter14-112.jpg按钮，输入倒圆角的半径2，选择音量旋钮顶圆上的边，单击【确定】按钮978-7-111-42982-1-Chapter14-113.jpg，所得图形如图14-39所示。


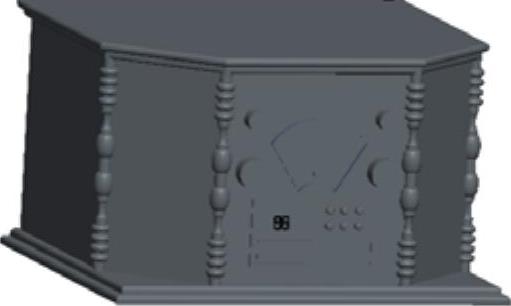

图14-38 音量旋扭


图14-39 倒圆角

23.创建散热区

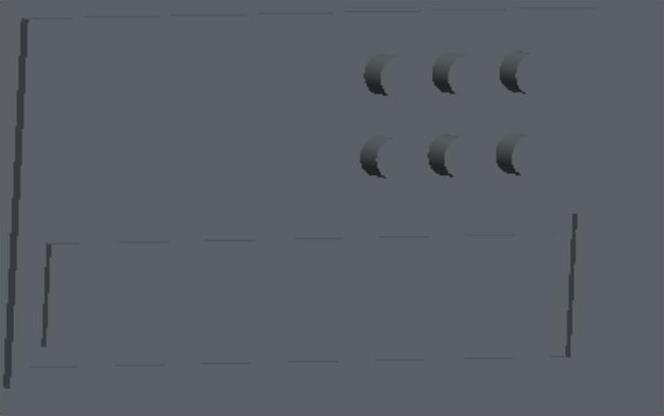

单击工具栏中的【拉伸】按钮978-7-111-42982-1-Chapter14-116.jpg，选择视图中主体的倒角面作为草绘平面，然后单击草绘界面中的【调色板】按钮978-7-111-42982-1-Chapter14-117.jpg，弹出图14-40所示的【草绘器调色板】对话框。单击【星形】选项卡，双击六角星，在草绘平面中单击某一位置放置六角星，绘制图14-41所示的草绘图，单击【确定】按钮978-7-111-42982-1-Chapter14-118.jpg，然后单击控制面板中的【反向】按钮978-7-111-42982-1-Chapter14-119.jpg和【切除材料】按钮978-7-111-42982-1-Chapter14-120.jpg，输入深度值5，结果如图14-42所示。

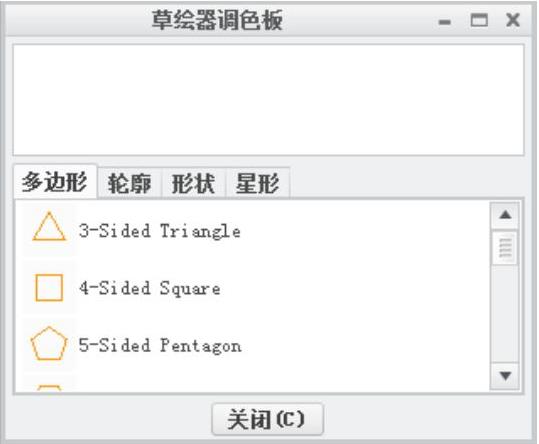

图14-40 草绘器调色板对话框


图14-41 草绘图

24.镜像六角星到对称位置

选中上一步创建的两个六角星，单击工具栏中的【镜像】按钮978-7-111-42982-1-Chapter14-123.jpg，然后选择FRONT基准平面，单击【确定】按钮978-7-111-42982-1-Chapter14-124.jpg，完成镜像。

25.创建散热孔

单击工具栏中的978-7-111-42982-1-Chapter14-125.jpg按钮，在978-7-111-42982-1-Chapter14-126.jpg中输入孔径大小5，在978-7-111-42982-1-Chapter14-127.jpg输入孔的深度10，然后在六角星的内部任意位置单击鼠标放置孔，将两个绿色小方块拖到某一条边使其变成白色，单击【确定】按钮978-7-111-42982-1-Chapter14-128.jpg，完成一个孔的创建。

26.创建孔阵列

选中上一步创建的孔，单击工具栏中的978-7-111-42982-1-Chapter14-129.jpg按钮，在控制面板中选择【填充】类型，单击【参考】选项卡中的【定义】命令，进入草绘界面。选择六角星的底面作为草绘平面，单击978-7-111-42982-1-Chapter14-130.jpg按钮，在【类型】对话框中选择【环】类型，然后选择六角星的边，在弹出的图14-43所示的【菜单管理器】对话框中选择【接受】按钮。单击【确定】按钮978-7-111-42982-1-Chapter14-131.jpg，在控制面板输入框978-7-111-42982-1-Chapter14-132.jpg输入孔的间隔8，单击【确定】按钮978-7-111-42982-1-Chapter14-133.jpg，完成孔的阵列。按上述方法创建其他三个六角星的孔，创建的孔如图14-44所示。


图14-42 六角星

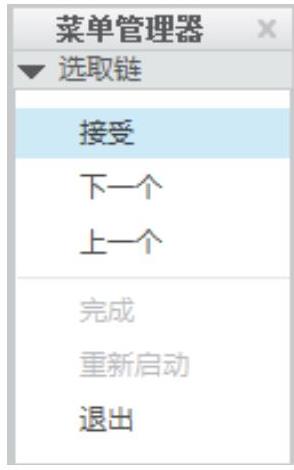

图14-43 菜单管理器对话框

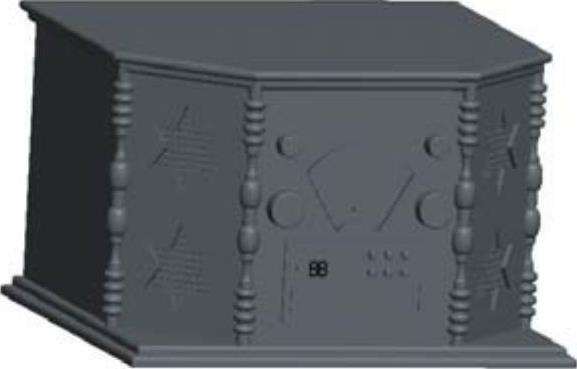

图14-44 散热区

27.在主体顶面上创建一个孔

单击工具栏中的978-7-111-42982-1-Chapter14-137.jpg按钮，在978-7-111-42982-1-Chapter14-138.jpg中输入孔径大小30，在978-7-111-42982-1-Chapter14-139.jpg输入孔的深度50，然后在主体顶面上任意位置单击鼠标放置孔，将两个绿色小方块拖到顶面的两条边使其变成白色，并修改尺寸，如图14-45所示，单击【确定】按钮978-7-111-42982-1-Chapter14-140.jpg，完成孔的创建。

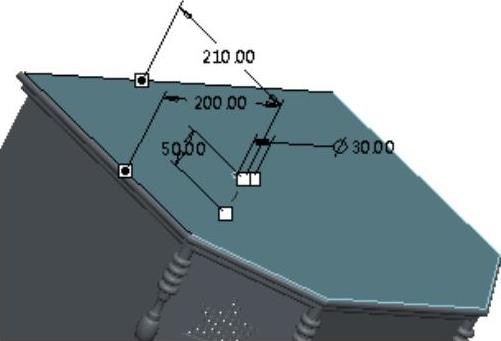

图14-45 孔尺寸

28.创建4个支撑脚

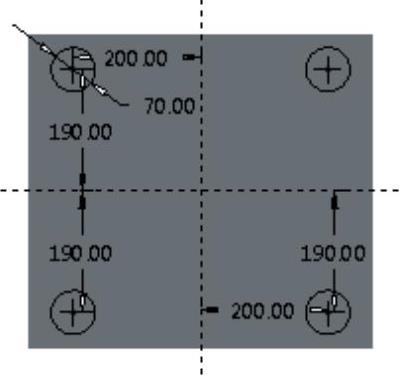

单击工具栏中的【拉伸】按钮978-7-111-42982-1-Chapter14-142.jpg，选择视图中主体的底面作为草绘平面，绘制图14-46所示的草绘图，设置拉伸的深度为30，完成四个支撑脚的创建，如图14-47所示。

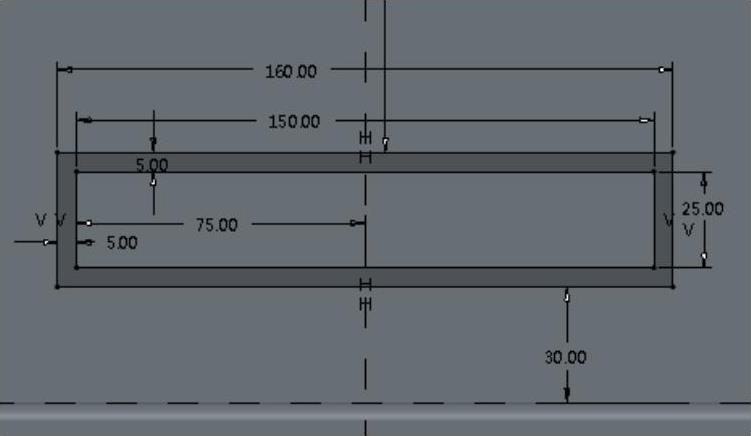

图14-46 草绘图


图14-47 支撑脚

29.创建喇叭管

（1）单击工具栏中的【草绘】按钮978-7-111-42982-1-Chapter14-145.jpg，选择图14-48所示的平面作为草绘平面，选择背面作为参考，并运用978-7-111-42982-1-Chapter14-146.jpg命令绘制图14-49所示的草绘图，单击【确定】按钮978-7-111-42982-1-Chapter14-147.jpg，完成草绘创建。


图14-48 选择平面


图14-49 草绘图

（2）单击工具栏中的978-7-111-42982-1-Chapter14-150.jpg按钮，在视图中选择上一步创建的草绘作为扫描轨迹，然后单击【创建扫描截面】按钮978-7-111-42982-1-Chapter14-151.jpg，单击978-7-111-42982-1-Chapter14-152.jpg按钮，运用【圆】命令978-7-111-42982-1-Chapter14-153.jpg在草绘轨迹的起点处绘制一个直径为40的圆，单击【确定】按钮978-7-111-42982-1-Chapter14-154.jpg，回到扫描控制面板。单击【曲面】按钮978-7-111-42982-1-Chapter14-155.jpg，单击【确定】按钮978-7-111-42982-1-Chapter14-156.jpg，完成扫描的创建，所得图形如图14-50所示。

30.加厚管道

选中上一步创建的曲面管道，单击工具栏中的978-7-111-42982-1-Chapter14-157.jpg按钮，在978-7-111-42982-1-Chapter14-158.jpg中输入厚度3，方向向外，单击【确定】按钮978-7-111-42982-1-Chapter14-159.jpg，完成曲面的加厚。

31.创建管环

单击工具栏中的978-7-111-42982-1-Chapter14-160.jpg按钮，选择图14-48所示的平面作为草绘平面，单击978-7-111-42982-1-Chapter14-161.jpg按钮，单击978-7-111-42982-1-Chapter14-162.jpg按钮，选取管道的顶面和一顶点作为参考，然后单击【组】中的【基准】区域中的978-7-111-42982-1-Chapter14-163.jpg按钮，过顶点作参考顶面的垂直中心线，绘制图14-51所示的封闭的草绘图和一条旋转中心线，两次单击【确定】按钮978-7-111-42982-1-Chapter14-164.jpg，完成旋转的创建，如图14-52所示。


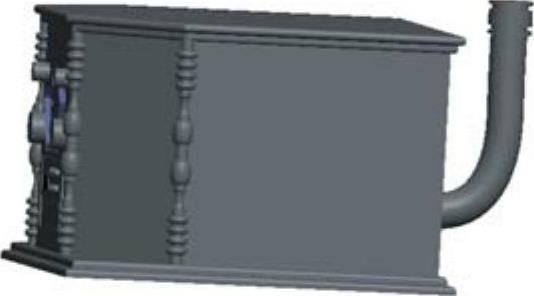

图14-50 喇叭管


图14-51 草绘图


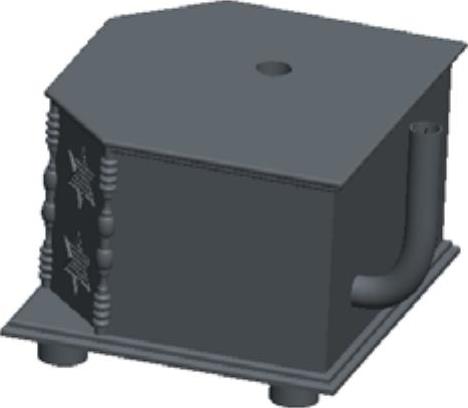

图14-52 管环
