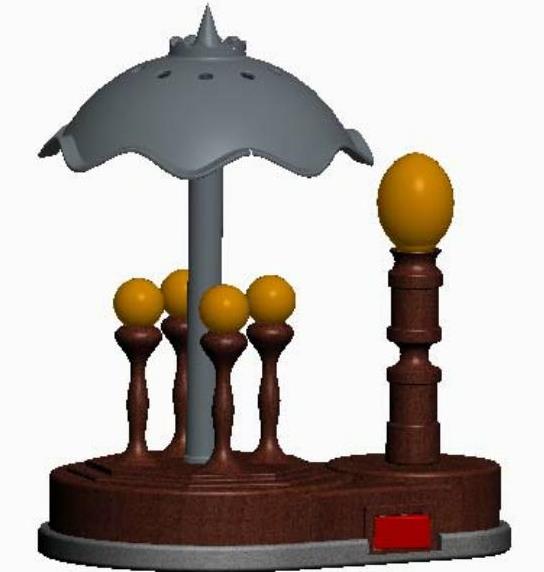

【摘要】：下面以一盏艺术灯为例说明设置模型外观的方法。图11-22 选择底板图11-23 效果图4.为元件进行木质贴花点击工具栏的外观球下的倒三角符号，在弹出的下拉列表中点击按钮，弹出对话框。图11-26 选择元件图11-27 效果图由于开关外面的壳在整个装配图中不能被单独选中，所以要打开开关渲染外壳。图11-34 效果图图11-35 基本选项卡图11-36 效果图8.渲染灯盖切换窗口回到整个艺术灯，在选择绿色外观球，并在工具栏中点击此外观球，然后按住Ctrl键选择图11-37所示的元件。

下面以一盏艺术灯为例说明设置模型外观的方法。

1.打开模型

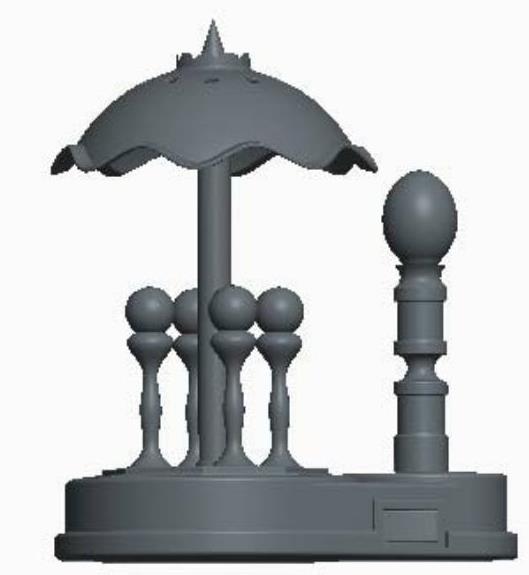

启动Creo Parametric 2.0，点击工具栏中的【打开】按钮，弹出【打开】对话框，打开随书光盘源文件|ch11|ch1102|ch110202文件中的“lamp.asm”，模型如图11-18所示。

2.进入渲染模块

打开模型后，点击【选项卡】中的【渲染】命令，进入渲染模块。

3.渲染底板

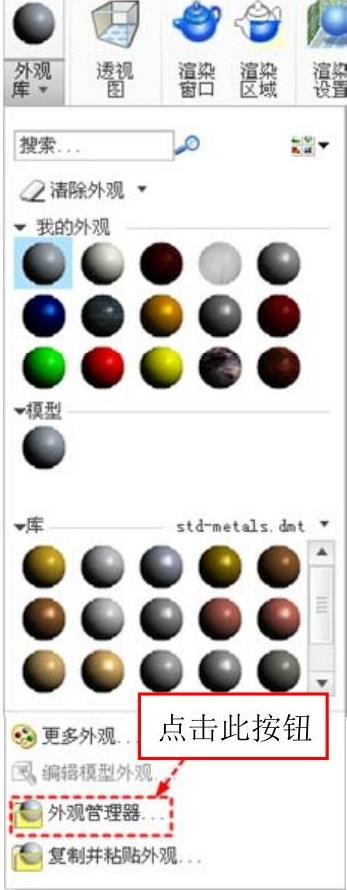

（1）点击工具栏上外观球下的倒三角符号，弹出图11-19所示的下拉列表，点击按钮，弹出【外观管理器】对话框。

图11-18 打开模型

图11-19 外观库下拉列表

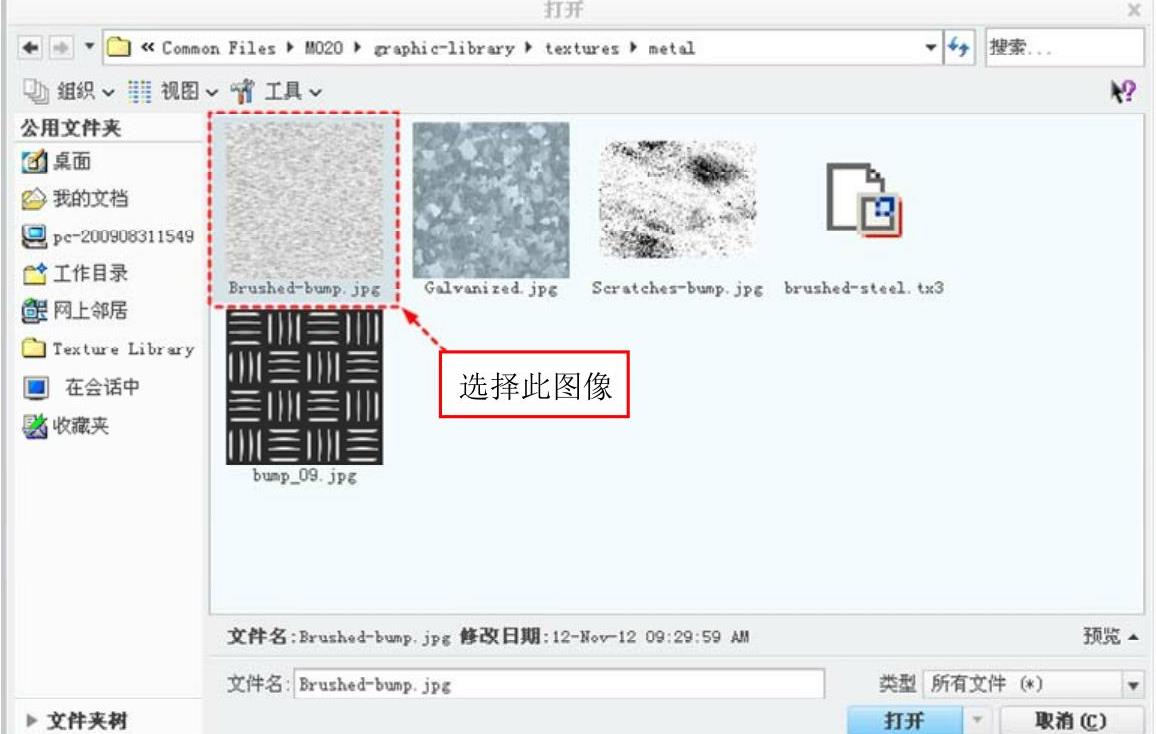

（2）点击【我的外观】中（除了默认外观refcolor以外）的任何一个外观球，【图】选项卡被激活，在【贴花】区域点击【关】后面的倒三角符号，选择【图像】贴花类型，然后点击【贴花】矩形框，弹出【打开】对话框，选择软件图片库中的“metal”→“burshed-boum.jpg”图像，如图11-20所示，点击【打开】按钮。

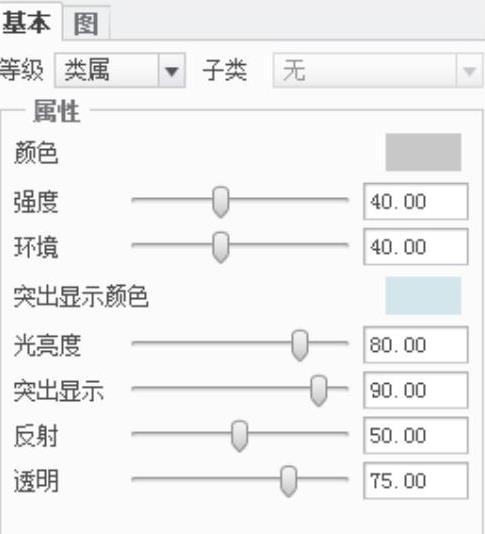

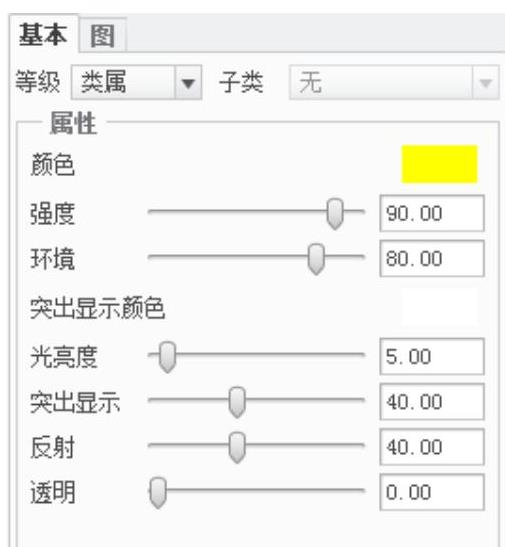

（3）点击【外观管理器】对话框中的基本按钮，选择【基本】选项卡，编辑外观属性，将【颜色】和【突出颜色显示】的参数调整至如图11-21所示的数值，点击【关闭】按钮。

图11-20 选择贴花图像

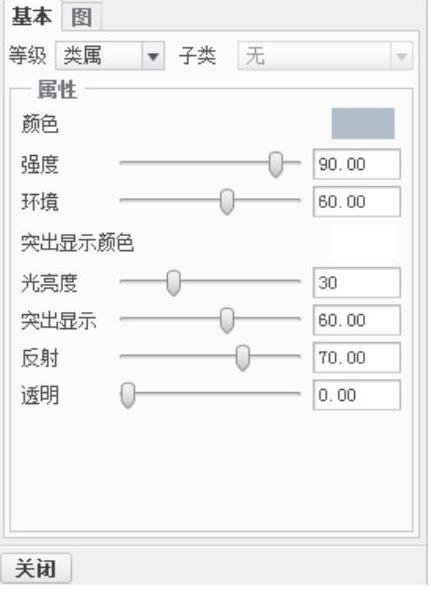

图11-21 设置参数值

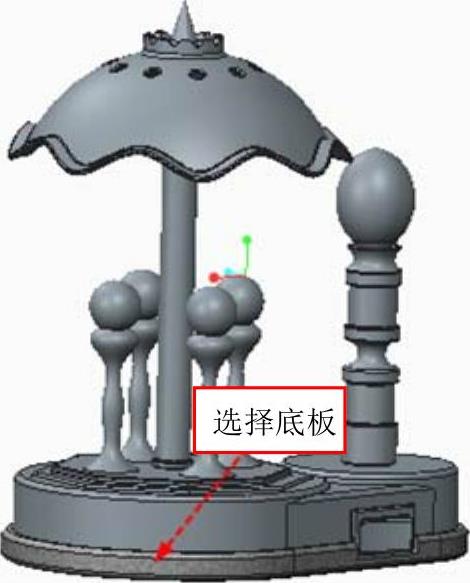

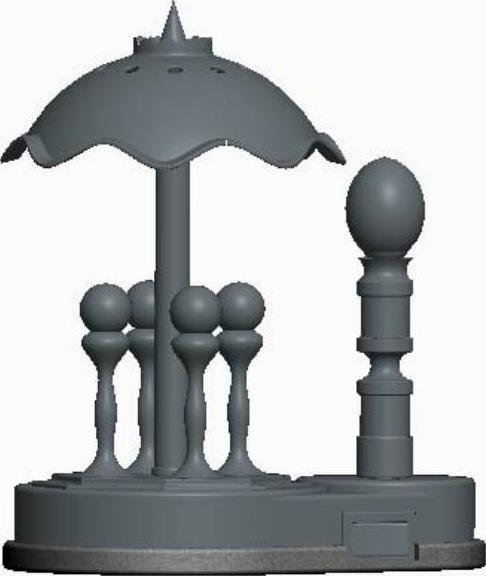

（4）点击工具栏中的外观球，此时鼠标在图形区显示毛笔状态，选择视图中的底板元件，如图11-22所示，点击【选择】对话框中的【确定】按钮，可以看到模型贴花后的效果，如图11-23所示。

图11-22 选择底板

图11-23 效果图

4.为元件进行木质贴花

（1）点击工具栏的外观球下的倒三角符号，在弹出的下拉列表中点击按钮，弹出【外观管理器】对话框。

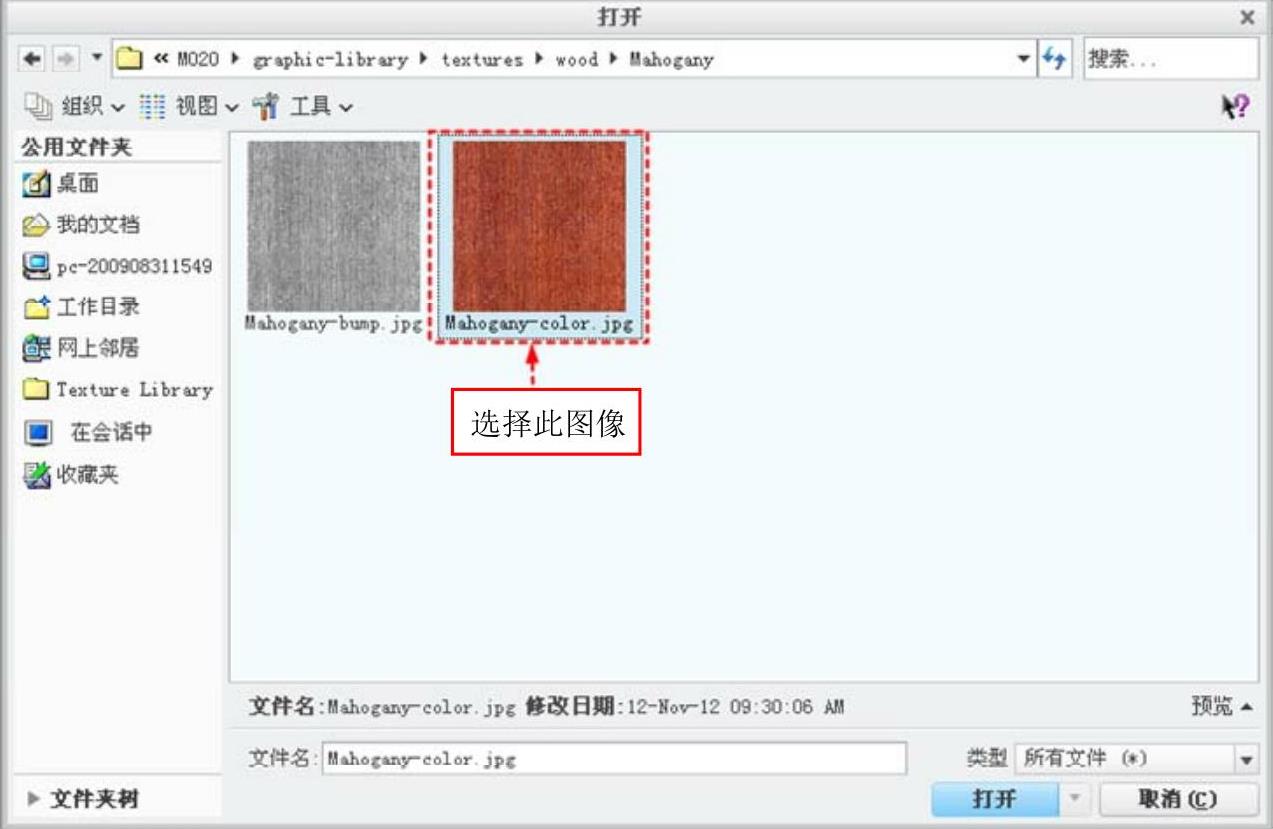

（2）点击【我的外观】中（除了默认外观ref_color以外）的任何一个外观球，【图】选项卡被激活，在【贴花】区域点击【关】后面的倒三角符号，选择【图像】贴花类型，然后点击【贴花】矩形框，弹出【打开】对话框，选择软件图片库中的“wood”→“Mahogany”→“Mahogany-color.jpg”图像，如图11-24所示，点击【打开】按钮。

图11-24 选择贴花图像

图11-25 设置参数值

（3）点击【外观管理器】对话框中的【基本】按钮，选择【基本】选项卡，编辑外观属性，将【颜色】和【突出颜色显示】的参数调整至如图11-25所示的数值，然后点击【关闭】按钮。

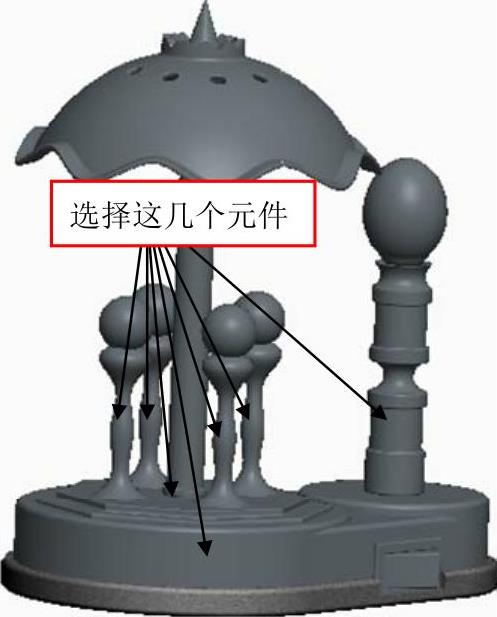

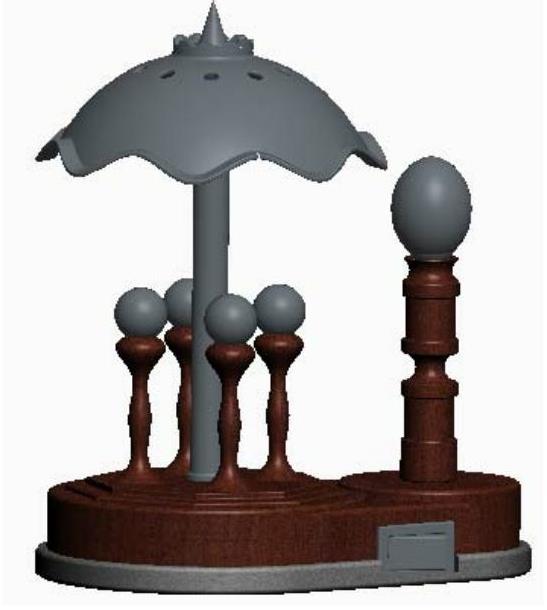

（4）点击工具栏中的外观球，此时鼠标在图形区显示为毛笔状态，按住Ctrl键选择如图11-26所示的元件，然后点击【选择】对话框中的【确定】按钮，可以看到模型贴花后的效果，如图11-27所示。

图11-26 选择元件

图11-27 效果图(www.daowen.com)

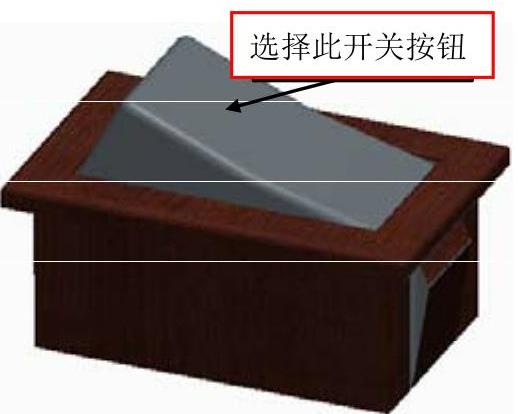

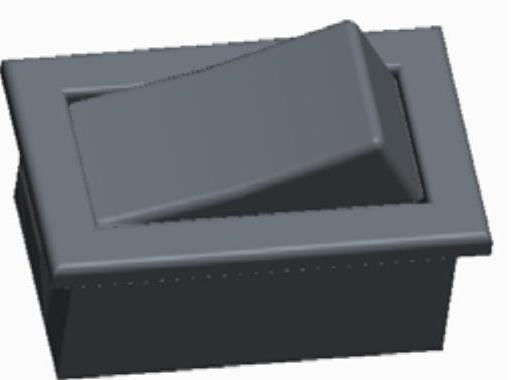

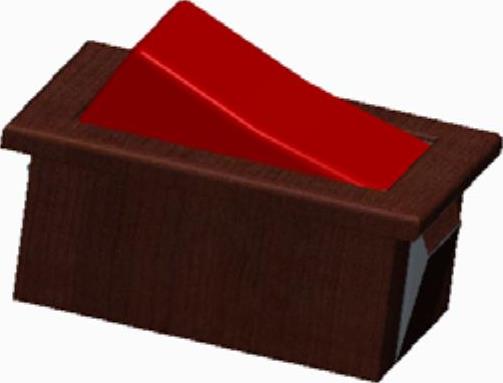

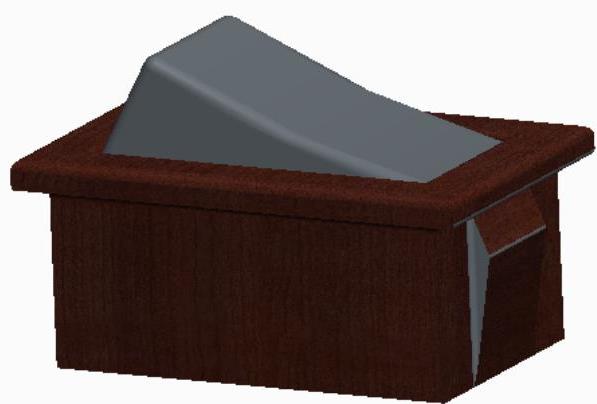

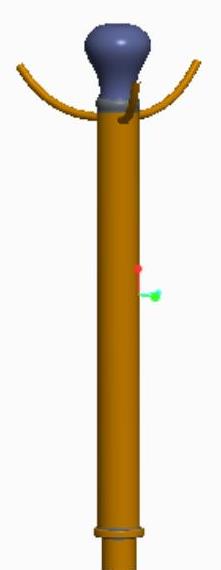

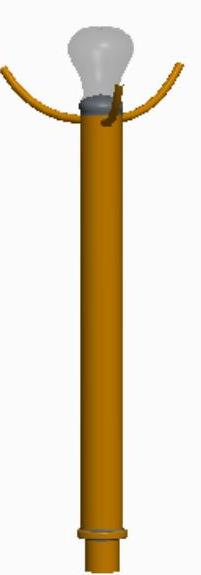

（5）由于开关外面的壳在整个装配图中不能被单独选中，所以要打开开关渲染外壳。在模型树中点击组件下的元件，右击选择【打开】按钮，弹出图11-28所示的窗口，按照第（2）步的方法设置外观球，然后按住Ctrl键选择开关的外壳。点击【选择】对话框中的【确定】按钮，可以看到模型渲染后的效果，如图11-29所示。
