电路板接线实例及教程

制作思路

本节以图10-49所示的电路板接线为例说明如何对电器元件进行接线。电路板上的各零件的名称如图10-49所示。

此电路主要实现的是接受传感器从外界收集到的信号并传送到PLC，并由PLC作出相应的控制。PLC的控制是通过接触器的闭合控制外部的电机。在接线排中的一边为共同的COM点，是外接电源零线位置，也是整个电路板中的零线位置。PLC的额定工作电压是交流24V，所以必须把外部AC220V电源通过本地电源降压到AC24V。

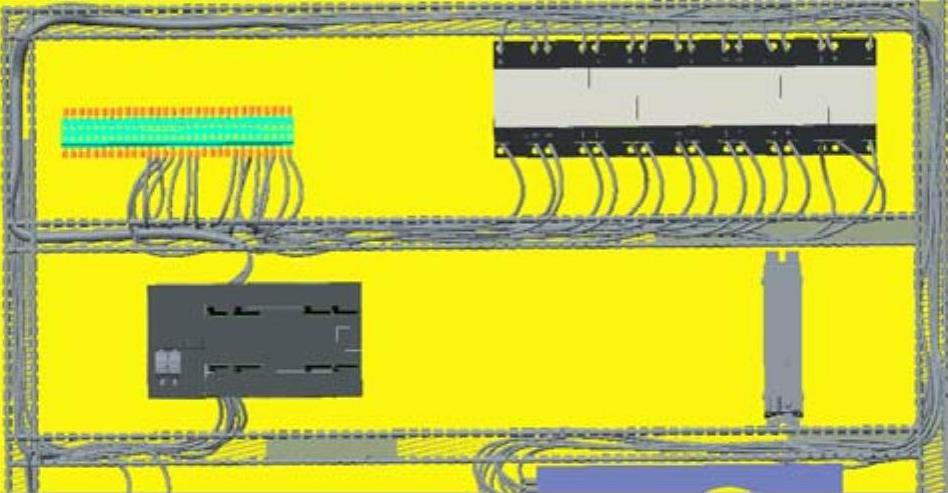

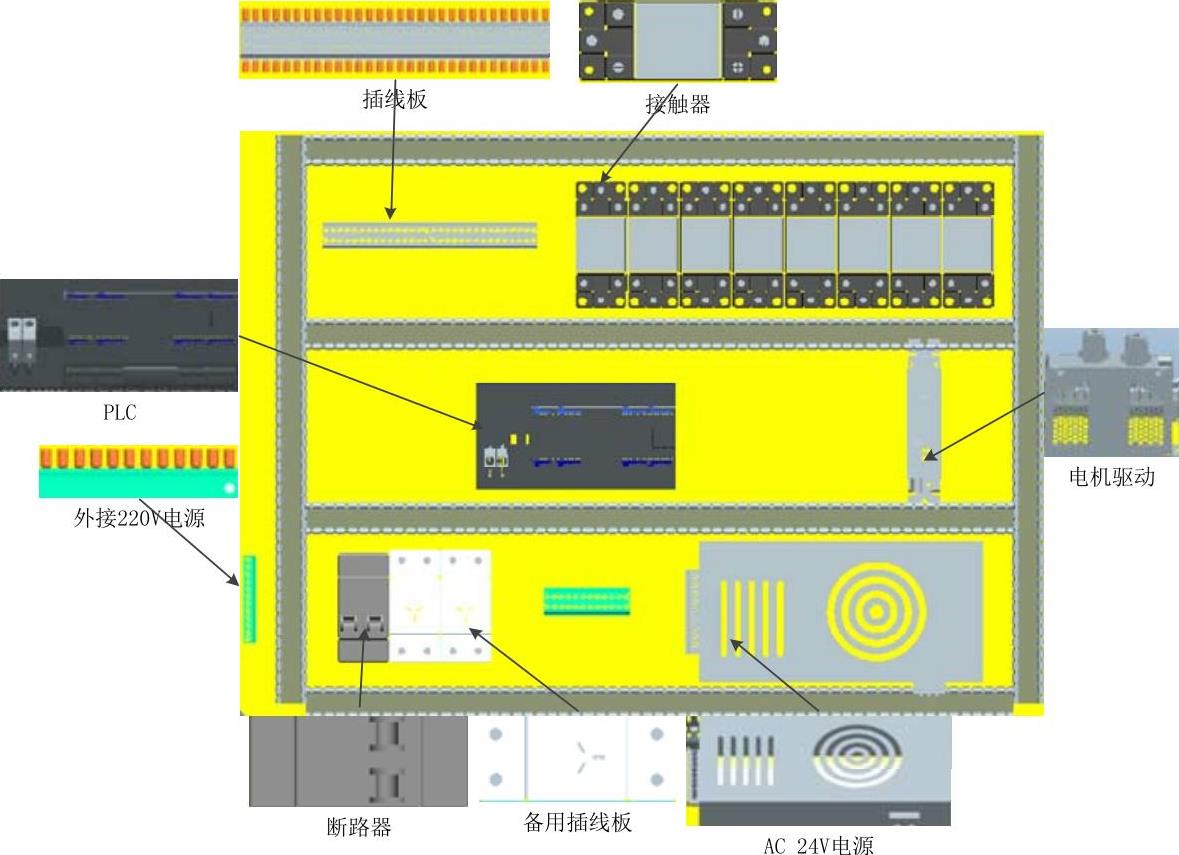

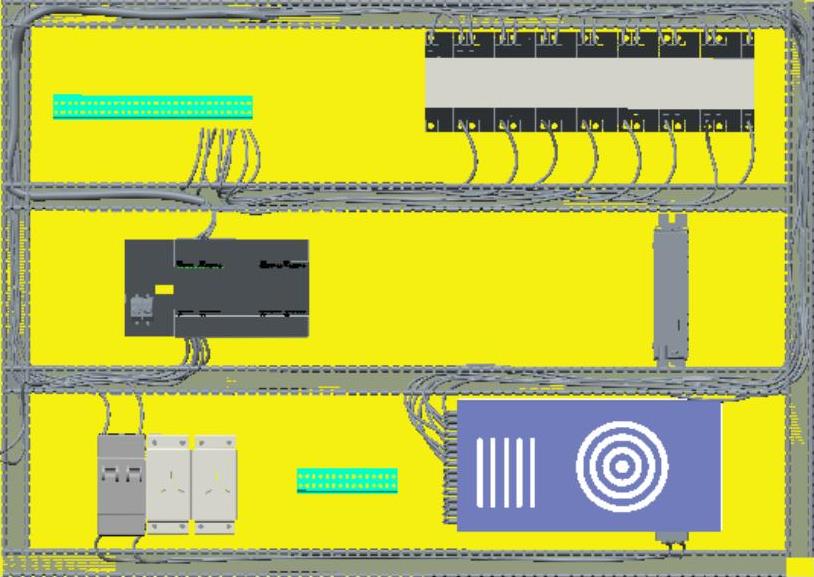

图10-49 电路板各零件

绘制步骤

（1）打开随书光盘源文件|ch10|ch1003中的“lx-dlb.asm”，单击【应用程序】→【缆】按钮切换至布线模块。

（2）单击【线束】组中的【创建线束】按钮，系统弹出【新建】对话框，如图10-50所示。在对话框中输入文件名，并取消对【使用默认模板】的选择，单击【确定】按钮打开【新文件选项】对话框，如图10-51所示。在【新文件选项】对话框中选择公制模板【mmns-part-solid】，单击【确定】激活布线模块各命令。

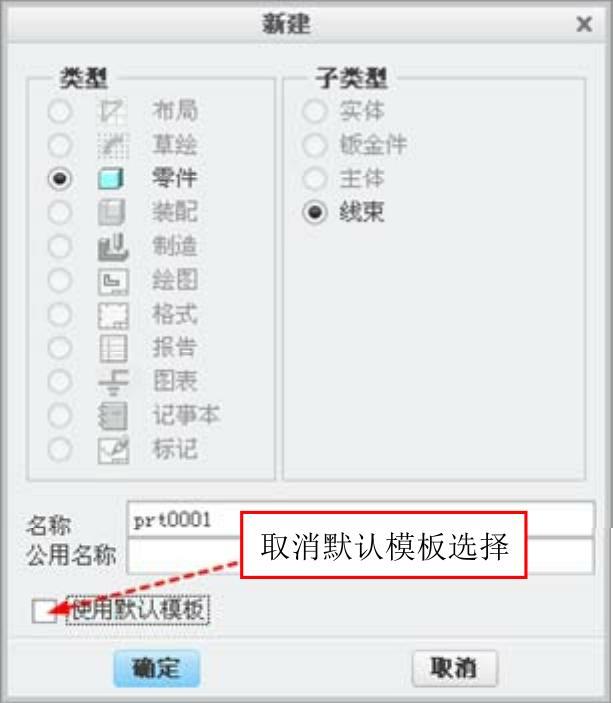

图10-50 新建对话框

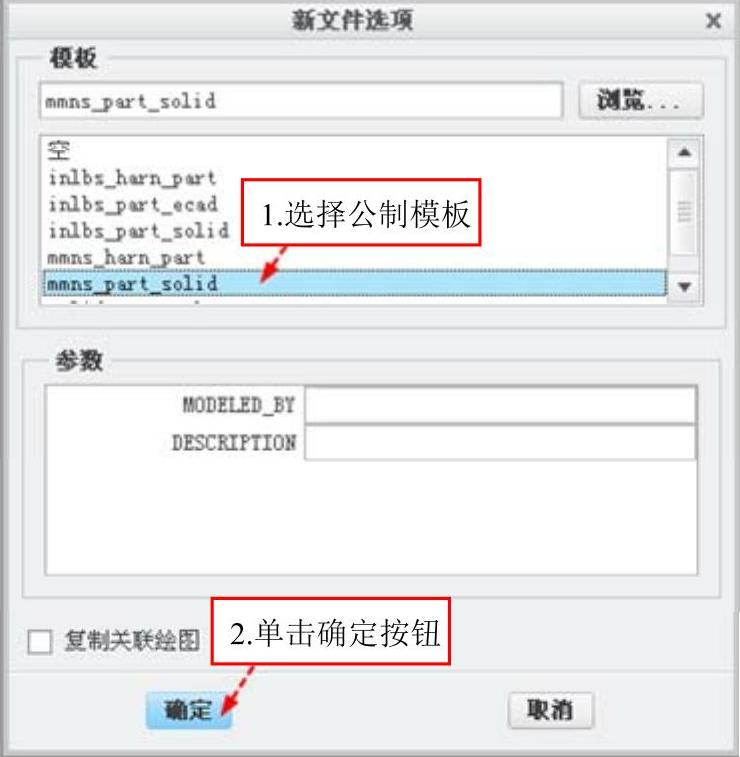

图10-51 新文件选项对话框

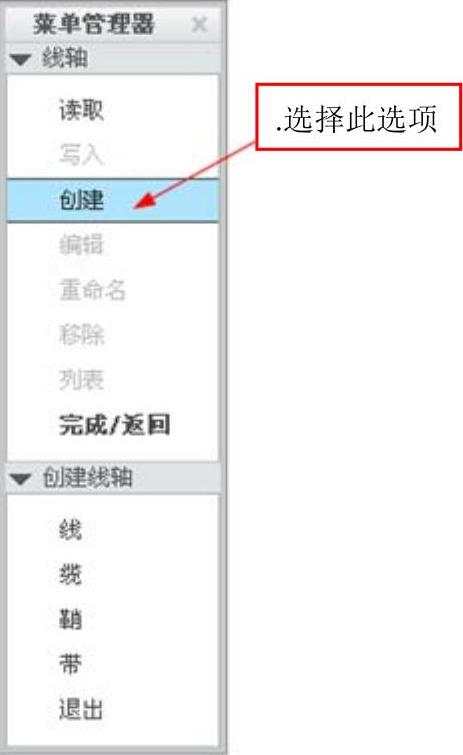

（3）单击【逻辑数据】组中的【线轴】按钮，打开【线轴】对话框，并从中单击【创建】选项，如图10-52所示。单击【线】选项，在弹出的【输入线轴名】对话框中输入“lx”并回车确定。

（4）系统随之弹出【电器参数】对话框，点选【MIN-BEND-RADIUS】并修改其数值为0.5。运用此方法修改【THICKNESS】数值为2.8，线轴参数定义完毕，单击【电器参数】对话框中的【确定】按钮，并单击【菜单管理器】对话框中的【完成/返回】按钮，完成“lx”电线线轴的定义，如图10-53所示。

图10-52 创建线轴

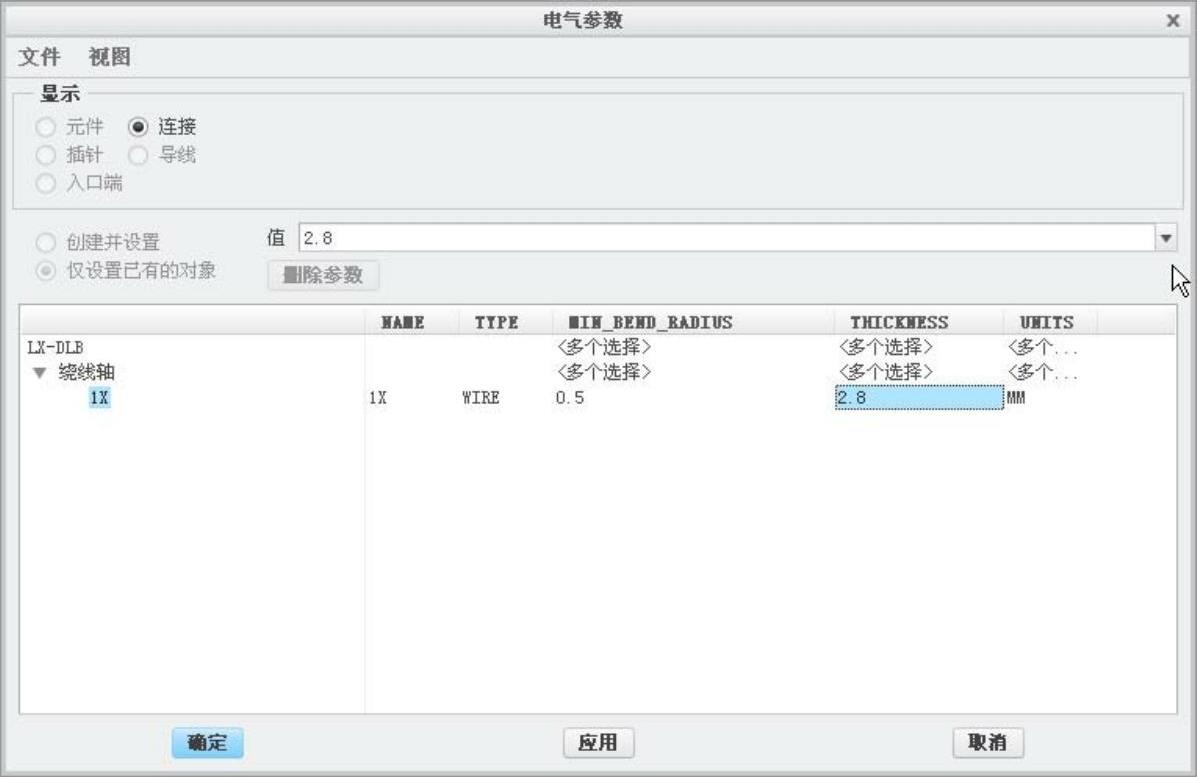

图10-53 电器参数设置

（5）单击【逻辑数据】组中的【线轴】按钮，打开定义线轴对话框，单击【创建】选项并选择【线】类型，在弹出的【输入线轴名】对话框中输入“hx”并回车确定。

（6）系统弹出【电器参数】对话框，在此对话框中编辑线轴的参数，分别输入【MIN-BEND-RADIUS】为0.5，【THICKNESS】为2.8，线轴参数定义完毕，单击【电器参数】对话框中的【确定】按钮，返回【菜单管理器】对话框。单击【完成/返回】按钮，完成“hx”电线线轴的定义。

（7）单击【线轴】按钮，打开【线轴】对话框。点选【创建】选项并选择【线】类型，在弹出的【输入线轴名】对话框中输入“bx”并回车确定。

（8）系统弹出【电器参数】对话框，分别更改【MIN-BEND-RADIUS】为0.5，【THICKNESS】为2.8，线轴参数定义完毕，单击【电器参数】对话框中的【确定】按钮，然后单击【菜单管理器】对话框中的【完成/返回】按钮，完成“bx”电线线轴的定义。

（9）单击【布线】组中的【布线缆】按钮，系统弹出【布线缆】对话框，从中选择电线按钮，激活右边的【线/缆】选项，绘制从外部C220V电源到断路器里的两根电线，单击【布线缆】对话框【自】下拉菜单中的【添加位置】选项，然后点选外部电源第一个接线头，单击鼠标中键确定，如图10-54和图10-55所示。

（10）单击【布线缆】对话框【至】下拉菜单中的【添加位置】选项，然后点选断路器左上角的坐标系，单击鼠标中键确定位置，如图10-56和图10-57所示。

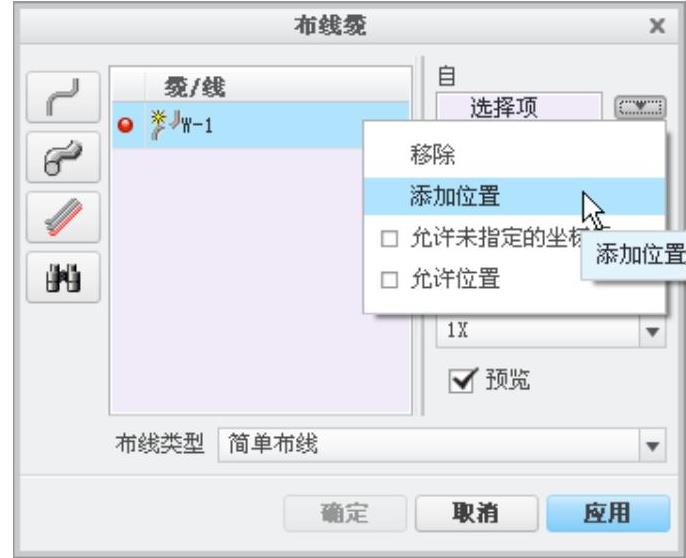

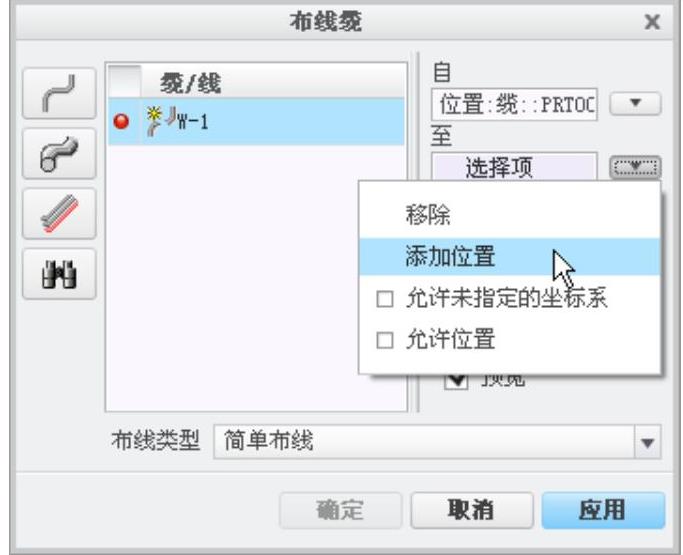

图10-54 添加位置命令

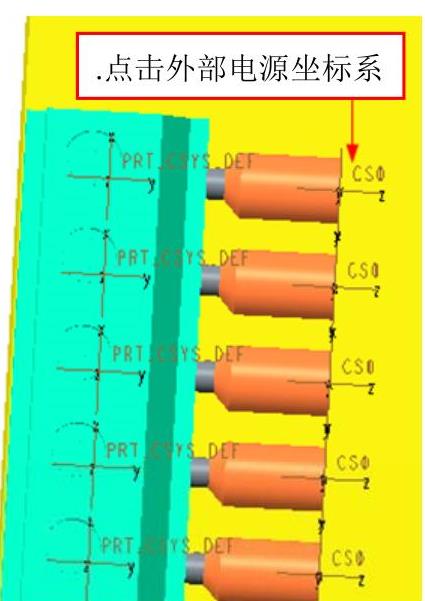

图10-55 外部电源坐标系

图10-56 添加位置命令

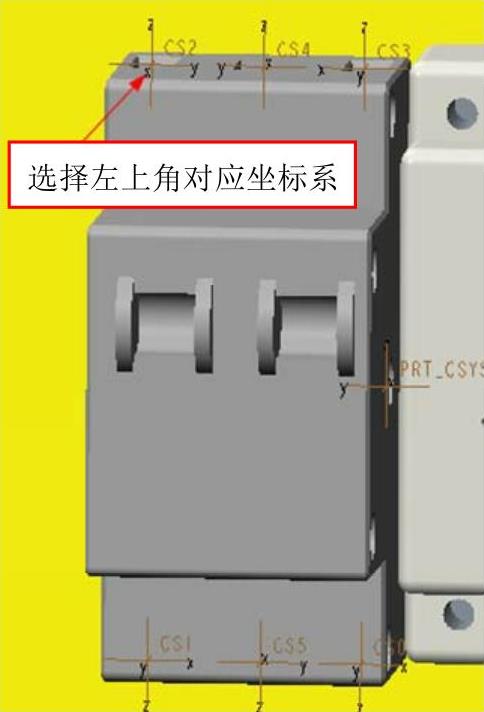

图10-57 断路器坐标系

（11）单击电线按钮，按照上述方法布线，在布线时使用“lx”线轴，用同样的方法从外部接根蓝线到断路器右上角坐标系，如图10-58所示。

(www.daowen.com)

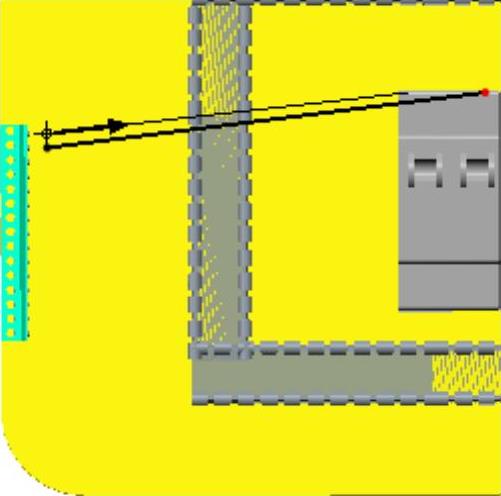

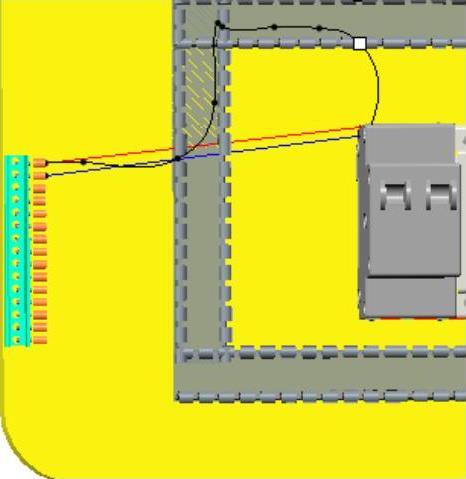

图10-58 接入蓝线

（12）单击电线按钮继续布线，分别使用“hx”和“lx”线轴，用上述方法从断路器下边对应的坐标系连接到24V直流电源上，如图10-59所示，然后单击【布线缆】对话框中的【确定】按钮。

（13）选取外部电源红色线并右击鼠标，在弹出的快捷菜单中单击【插入位置】选项，从外部电源依次添加位置，使线沿定义位置排布，如图10-60所示。运用同种方法整理其他电线。

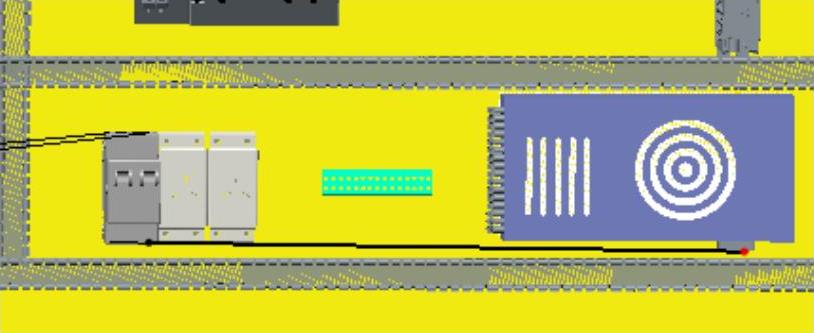

图10-59 断路器到稳压源

图10-60 整理电线

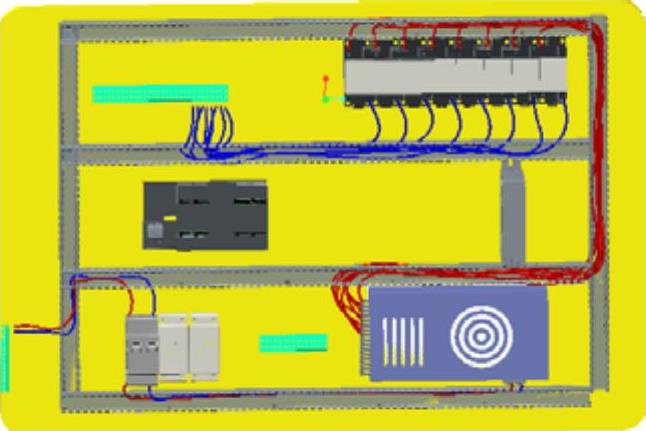

（14）从24V稳压源接8根红线到8个接触器左上方，然后从接触器右下角的坐标系接蓝色线到接线排上的COM端点，如图10-61所示。

图10-61 稳压源到接触器

（15）单击【逻辑数据】组中的【线轴】按钮，选择【创建】命令，在弹出的【菜单管理器】对话框中单击【缆】按钮，弹出【输入轴线名称】对话框，输入“CGQ”（传感器）并单击【确定】按钮。

（16）系统弹出【电器参数】对话框，更改【MIN-BEND-RADIUS】为0.5，【THICKNESS】为8。线轴参数定义完毕，单击【电器参数】对话框中的【确定】按钮，并单击【菜单管理器】对话框中的【完成/返回】按钮，完成“CGQ”电线线轴的定义。

（17）单击【线束】按钮选项新建线束，线束名称为“KZXL”。

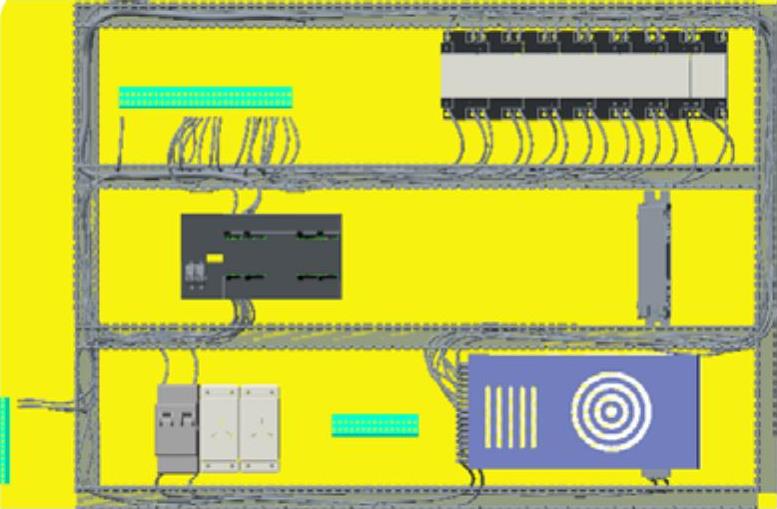

（18）单击【布线】组中的【布线缆】按钮，系统弹出【布线缆】对话框，点选对话框中的电缆按钮，激活右边的【电线/电缆】选项，绘制图10-62所示的电缆外皮，并整理，如图10-63所示。

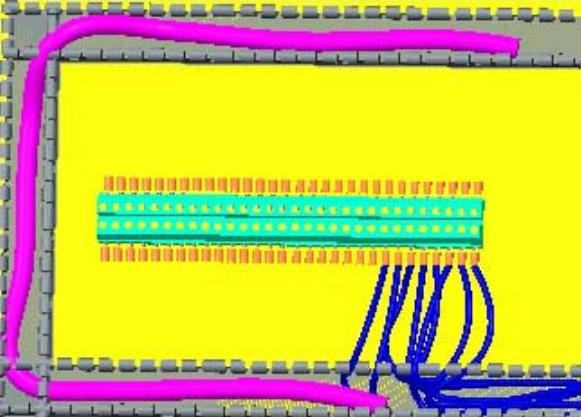

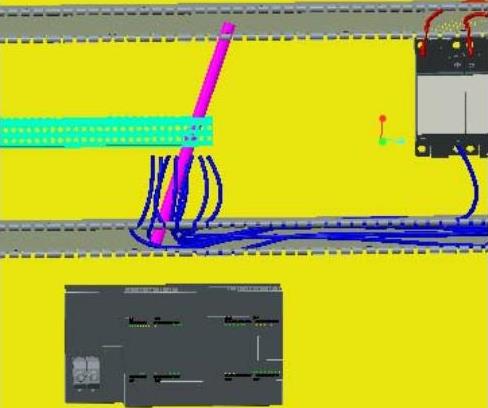

图10-62 创建线皮

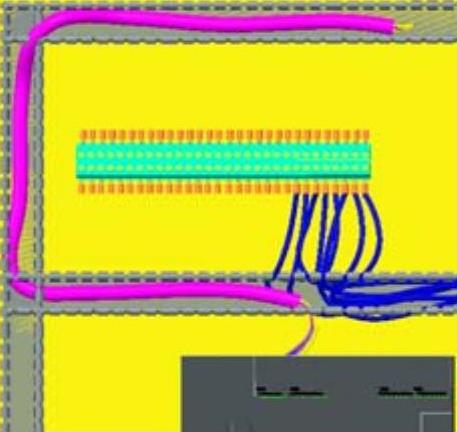

图10-63 整理线皮

（19）单击【线轴】按钮，选取【编辑】命令（编辑刚建立的电缆线轴），在弹出的对话框中双击上步创建的CGQ打开【电器参数】对话框，在【NUM-CONDUCTOR】选项里输入电缆内导线的数目8，设置【MIN-BEND-RADIUS】和【THICKNESS】参数分别为0.5和1，单击【确定】按钮完成设置。
