制作思路

下面以转子轴工程图的绘制过程为例说明工程图的一般创建方法。

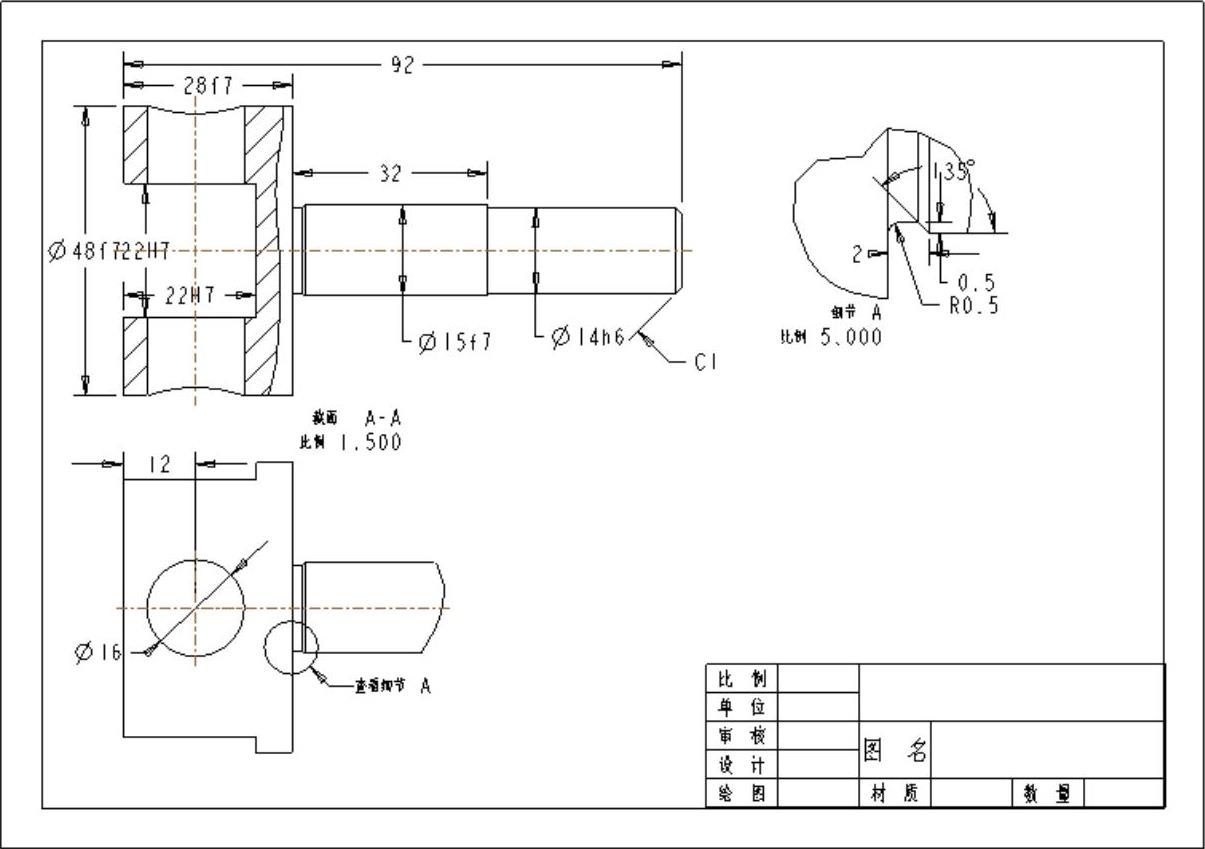

图9-130 转子轴的工程图

绘制步骤

1.打开模型文件

（1）启动Creo Parametric 2.0，单击工具栏中的【打开】按钮，打开随书光盘源文件|ch09|ch0906中的“zhuanzizhou.prt”。

（2）单击快捷工具栏中的【基准显示过滤器】按钮，然后选中【轴显示】基准，如图9-131所示，此时的模型如图9-132所示。

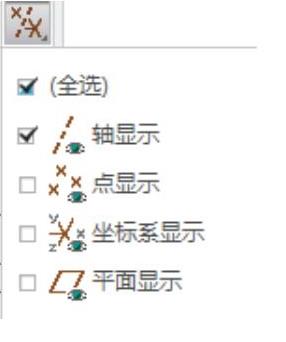

图9-131 基准显示过滤器

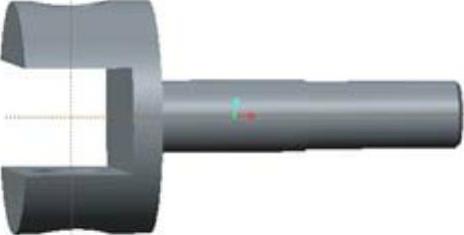

图9-132 零件模型

2.进入绘图界面

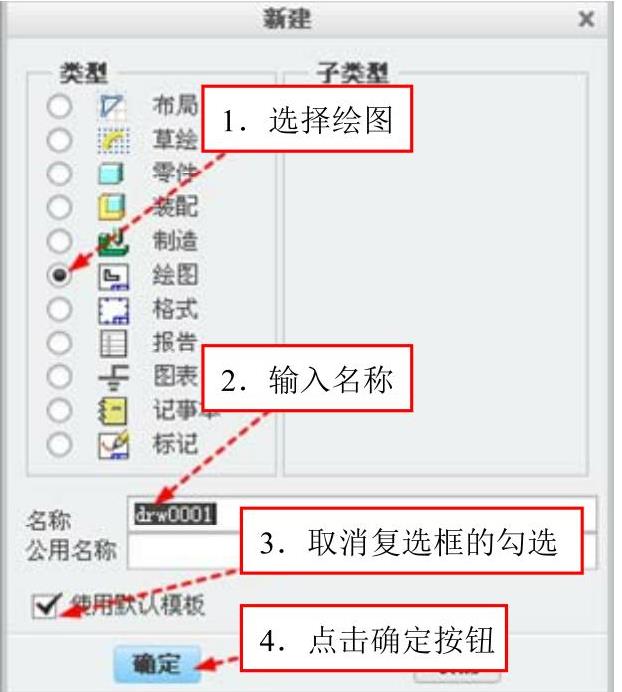

（1）单击工具栏中的【新建】按钮，弹出【新建】对话框，在【类型】中选择【绘图】选项，输入名称“zhuanzizhou”，取消选中选项。单击【确定】按钮，如图9-133所示。

图9-133 新建对话框

图9-134 新建绘图对话框

（2）系统弹出【新建绘图】对话框，选择选项，然后单击【格式】区域中的【浏览】按钮，弹出【打开】对话框，选择随书光盘中的源文件|ch09|ch0906文件中的“a4-frm.frm”文件，单击【确定】按钮，如图9-134所示，进入绘图界面。

3.设置绘图环境

将绘图环境设置成中国的第一角法。单击【选项卡】中的【文件】选项，弹出下拉列表，单击【准备】选项里的【绘图属性】按钮，弹出【绘图属性】对话框如图9-135所示。单击对话框中【详细信息选项】后的【更改】按钮，弹出图9-136所示的【选项】对话框，在对话框中的【选项】输入框中显示“projection_type”，单击【值】输入框后的倒三角符号，并选择【firstangle】选项，单击【添加/更改】按钮，确认修改结果。然后单击【确定】按钮，单击【绘图属性】对话框中的【关闭】按钮，完成草绘环境的设置。

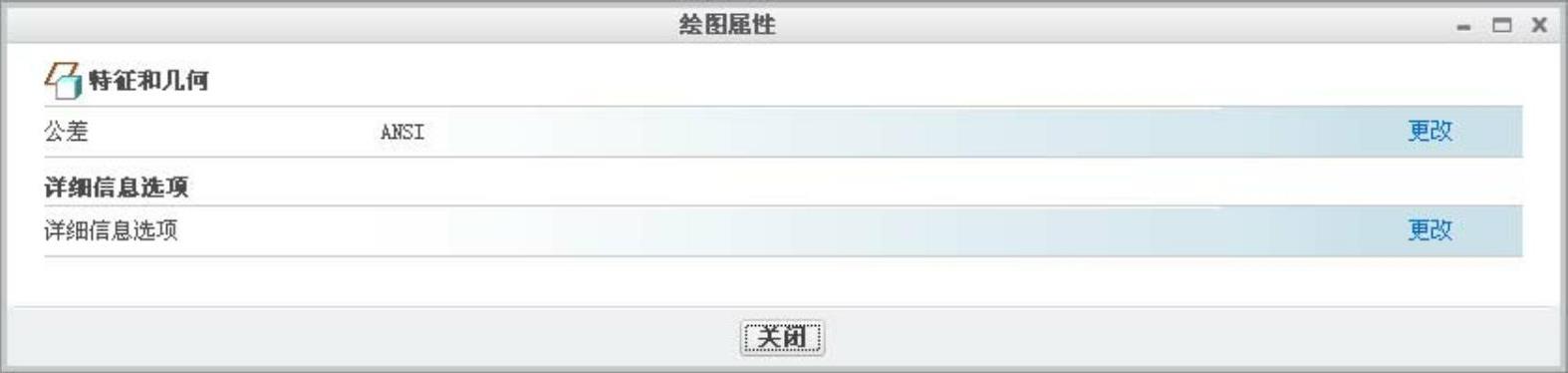

图9-135 绘图属性对话框

4.创建一般视图

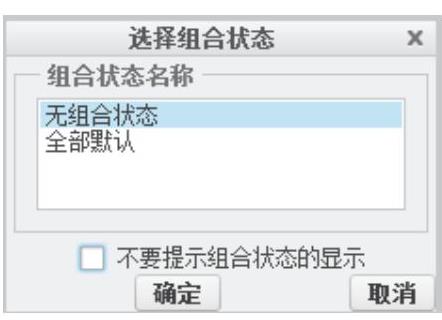

（1）单击工具栏中的【常规】按钮，弹出图9-137所示的【选择组合状态】对话框，选择对话框中的【无组合状态】选项，选择【确定】按钮。

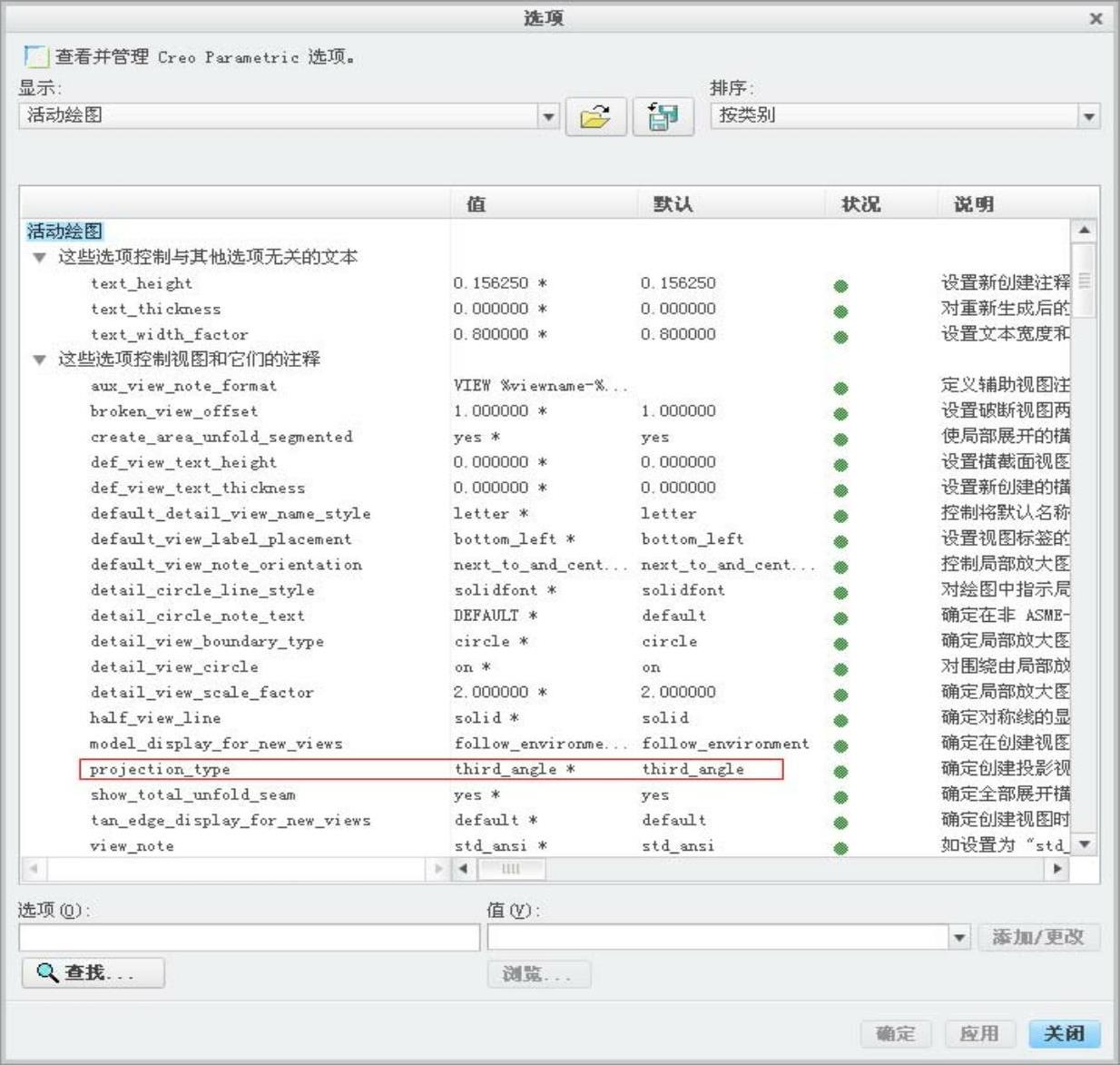

图9-136 选项对话框

图9-137 选择组合状态对话框

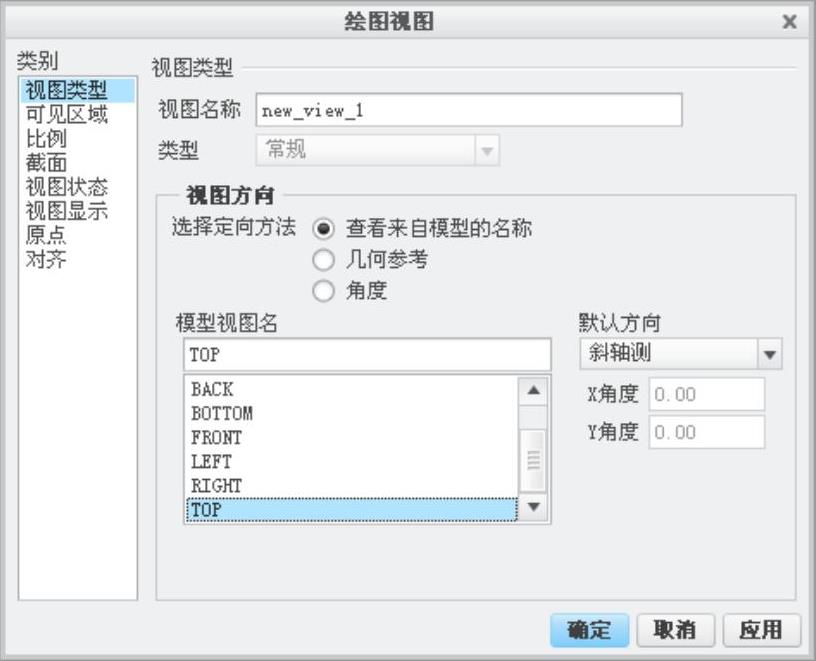

（2）在图上单击选取合适视图的放置中心后，系统弹出【绘图视图】对话框，单击【类别】中的【视图类型】，在【模型视图名】中选择TOP视图，如图9-138所示，然后单击对话框中的【】按钮。

（3）单击【类别】中的【比例】按钮，选中选项，输入比例值1.5，如图9-139所示，然后单击对话框中的【应用】按钮。

图9-138 视图类型选项卡

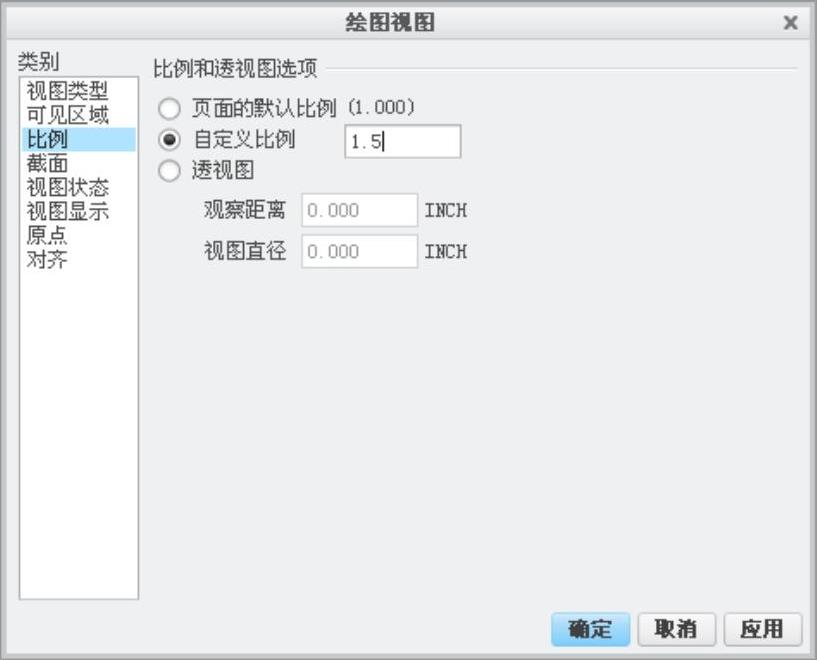

图9-139 比例选项卡

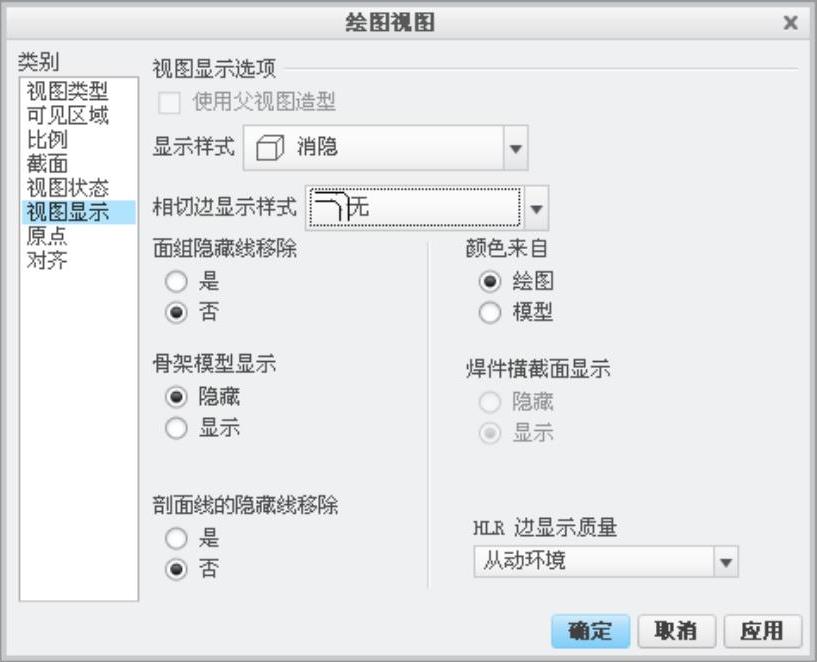

（4）单击【类别】中的【视图显示】按钮，在【显示样式】下拉列表中选择【消隐】选项，并在【相切边显示样式】下拉列表中选择【无】选项，如图9-140所示。然后单击对话框中的【确定】按钮，消隐后的一般视图如图9-141所示。

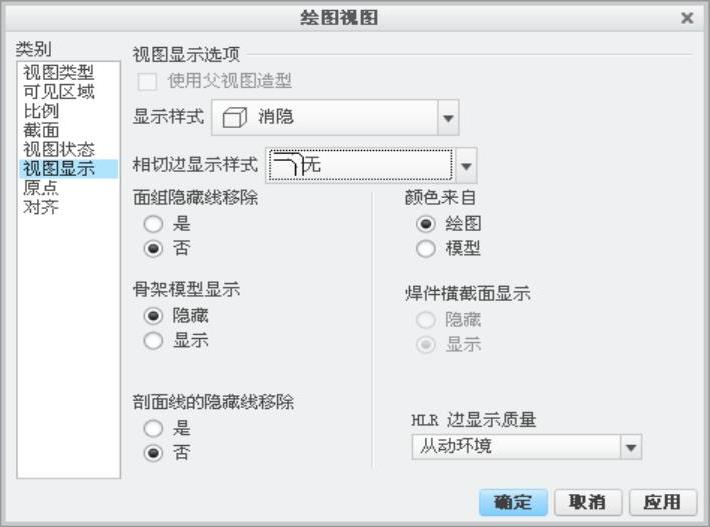

图9-140 视图显示选项卡

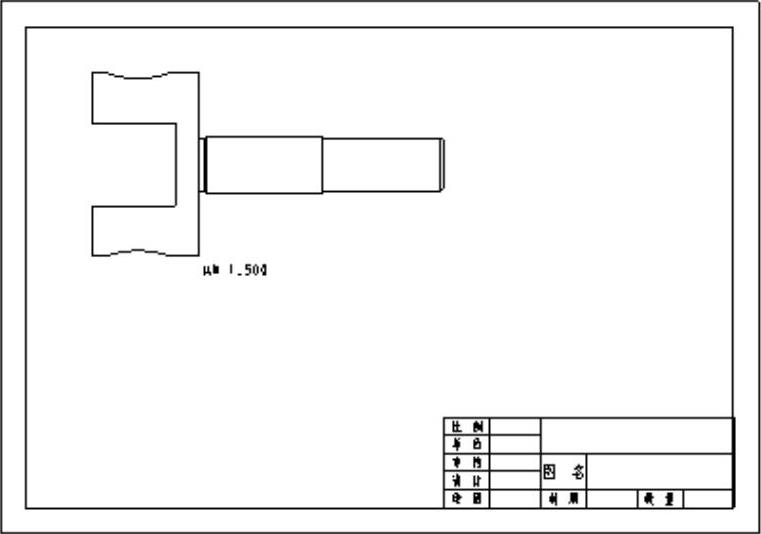

图9-141 消隐后的一般视图

5.创建局部剖视图

（1）创建剖视图。双击消隐视图，弹出【绘图视图】对话框，单击【类别】中的【截面】按钮，选中选项，单击按钮，系统弹出如图9-142所示的【菜单管理器】对话框。单击【完成】按钮，在弹出的【输入横截面名】输入框中输入截面名A，单击【完成】按钮，然后在模型树中选择TOP面。

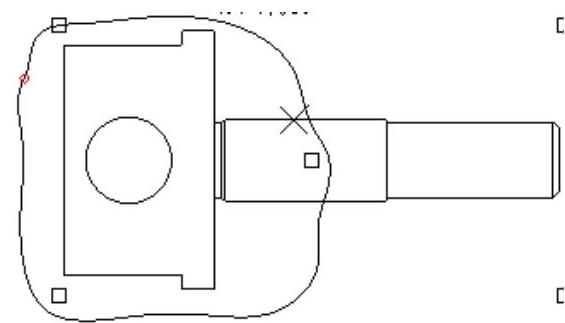

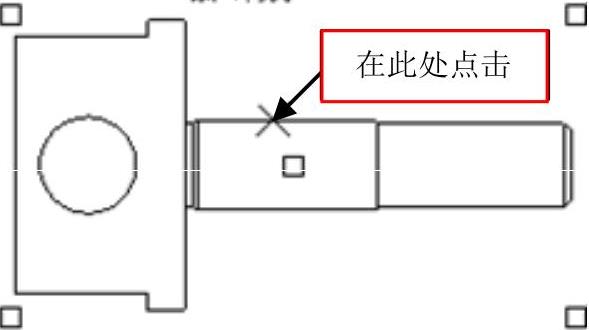

（2）单击对话框中【剖切区域】下的倒三角符号，选择【局部】选项，在绘图窗口中选择图9-143所示的位置，出现一个交叉中心点，直接绕着所选的中心点依次单击选择若干点，草绘如图9-144所示的样条线，单击鼠标中键完成草绘。

（3）单击【确定】按钮，完成剖视图的创建，如图9-145所示。

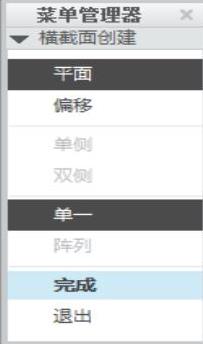

图9-142 菜单管理器

图9-143 选择中心点位置

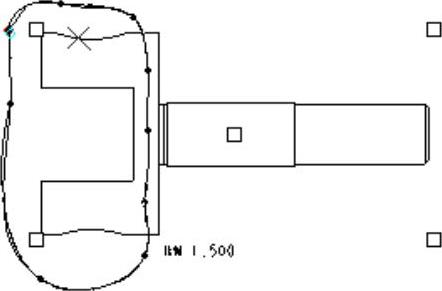

图9-144 样条线

图9-145 局部视图

6.改变剖面线的密度

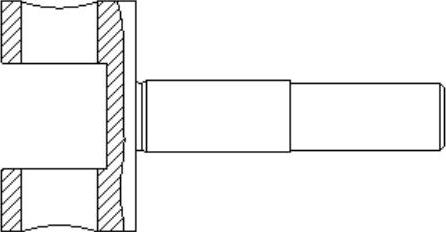

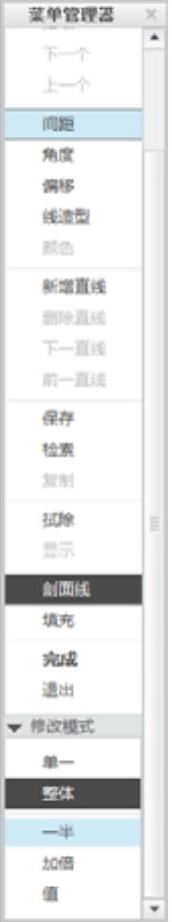

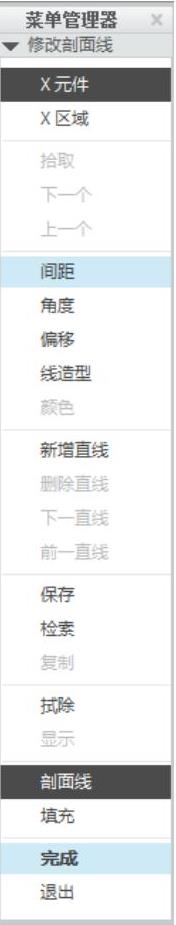

鼠标双击视图中的剖面线，弹出图9-146所示的【菜单管理器】列表，单击【间距】按钮，弹出图9-147所示的【菜单管理器】列表。单击【修改模式】下的【单一】→【^一半】按钮，此时剖面线的间距缩小一半，如图9-148所示。单击【菜单管理器】中的【完成】按钮，完成剖面线密度的修改。

图9-146 菜单管理器

图9-147 菜单管理器

图9-148 视图

7.生成投影视图

（1）单击主视图，使其被选中，然后单击工具栏中的【投影】按钮，并在主视图底部合适位置单击插入投影视图。

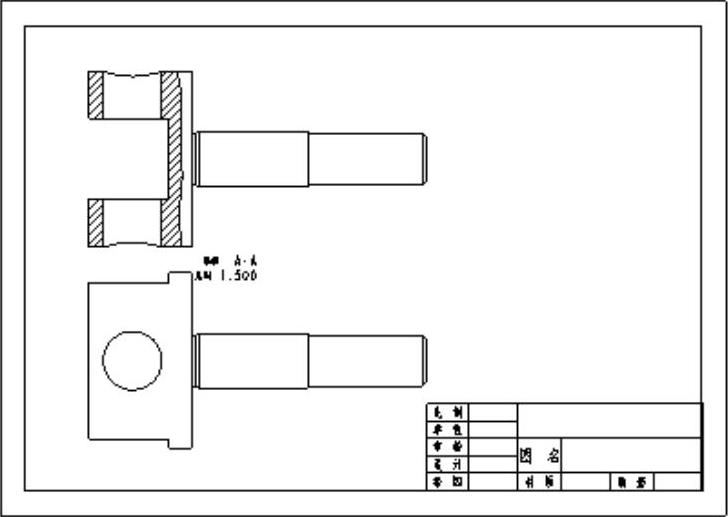

（2）双击投影视图，弹出【绘图视图】对话框，单击对话框中的【类别】按钮，单击【视图显示】按钮弹出【视图显示】选项卡，在【显示样式】下拉列表中选择【消隐】选项，并在【相切边显示样式】中选择【无】，如图9-149所示，然后单击对话框的【应用】按钮，完成投影视图的创建，如图9-150所示。

图9-149 视图显示选项卡

图9-150 投影视图

8.生成局部图

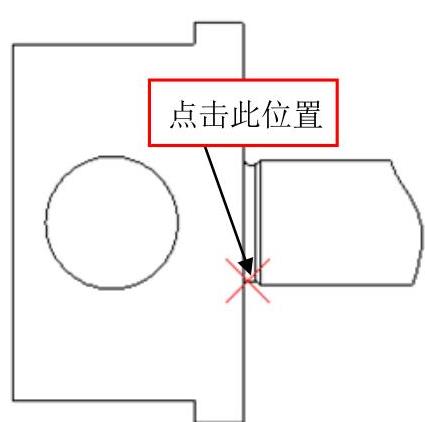

（1）单击【类别】中的【可见区域】按钮，弹出【可见区域】选项卡，在【视图可见性】下拉列表中选择【局部视图】选项，然后单击图9-151所示位置作为中心点，此时外圆上生成一个叉号。

（2）直接绕着所选的中心点依次单击选择若干点，草绘出图9-152所示的样条线，单击鼠标中键完成草绘。单击【应用】按钮，此时【可见区域】选项卡如图9-153所示，单击【确定】按钮，然后鼠标在空白处单击，使投影视图不被选中，此时的投影视图如图9-154所示。

图9-151 选择中心点

图9-152 样条线

9.生成详细视图

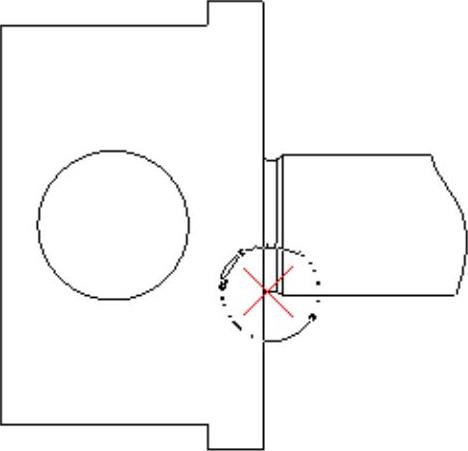

（1）确定详细视图的中心点。单击工具栏中的【详细】按钮，在图9-155所示的绘图视图中单击，此时系统以加亮的叉显示所选的中心点。

（2）绘制详细视图的范围。确定中心点后，直接绕着所选的中心点依次单击选择若干点，草绘如图9-156所示的样条线，单击鼠标中键完成草绘。

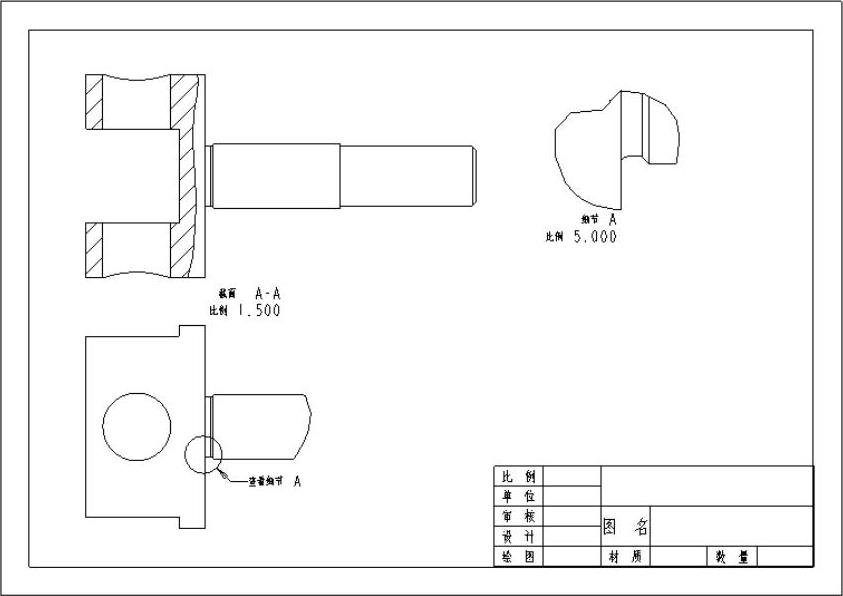

（3）放置详细视图。在图纸上合适的位置单击放置详细视图，然后在空白处单击使详细视图不被选中，完成详细视图的放置，如图9-157所示。

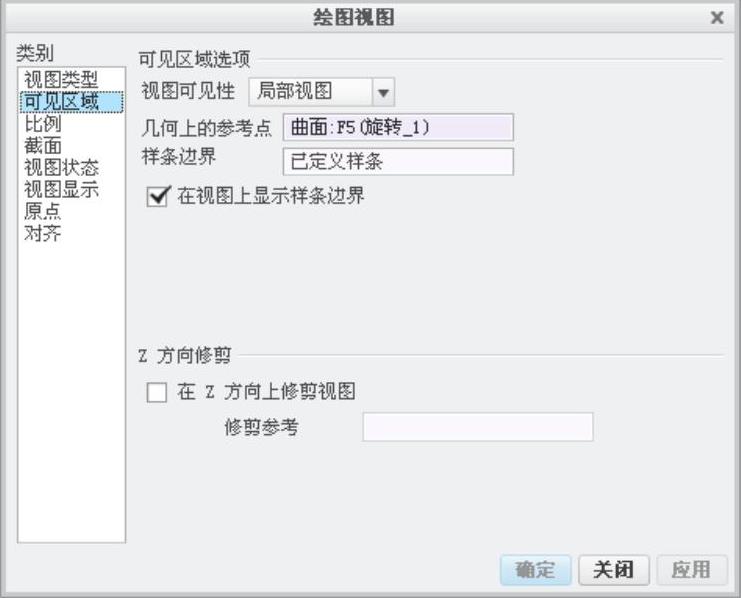

图9-153 可见区域选项卡

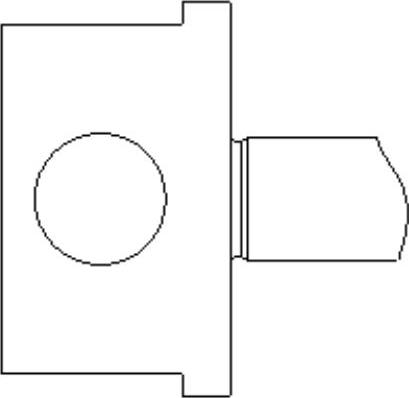

图9-154 投影视图

图9-155 选择中心点

（4）修改详细视图的比例。双击创建好的详细视图弹出【绘图视图】对话框，单击【类别】中的【比例】按钮，并选中选项，输入比例值5，如图9-158所示，然后单击对话框中的【确定】按钮。所得详细视图如图9-159所示，完成详细视图创建。

10.标注尺寸

（1）标注旋转特征的尺寸。单击选项卡中的【注释】按钮，然后单击工具栏中的【显示模型注释】按钮，系统弹出图9-160所示的【显示模型注释】对话框，然后按住ctrl键在模型树中单击、、、以及元件，并单击对话框中的按钮，使所有尺寸被选中。

图9-156 草绘样条线

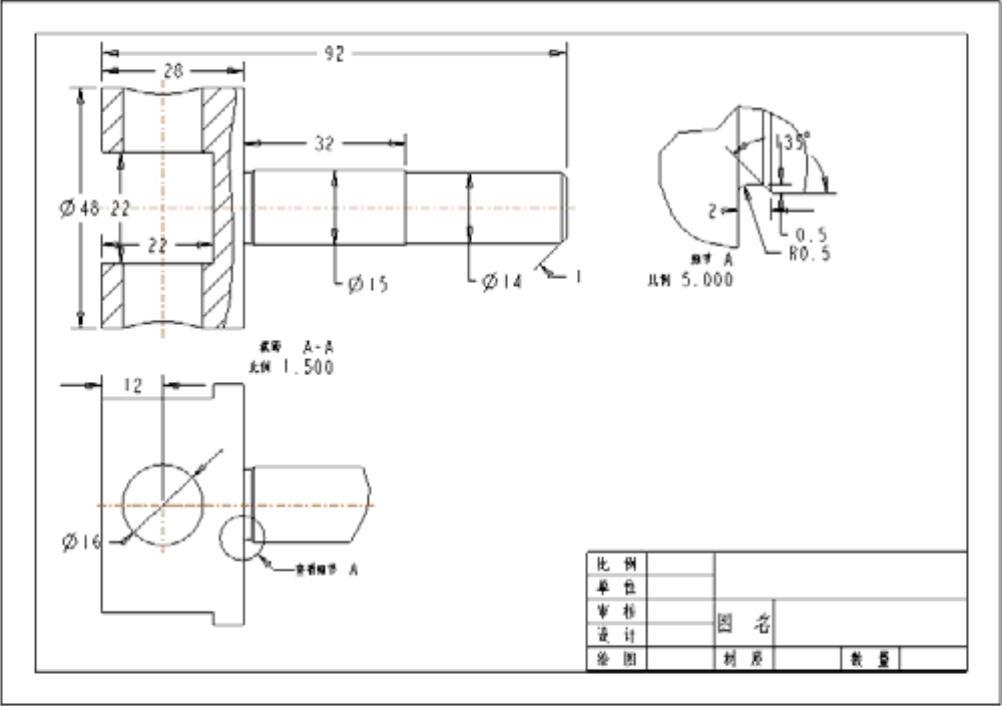

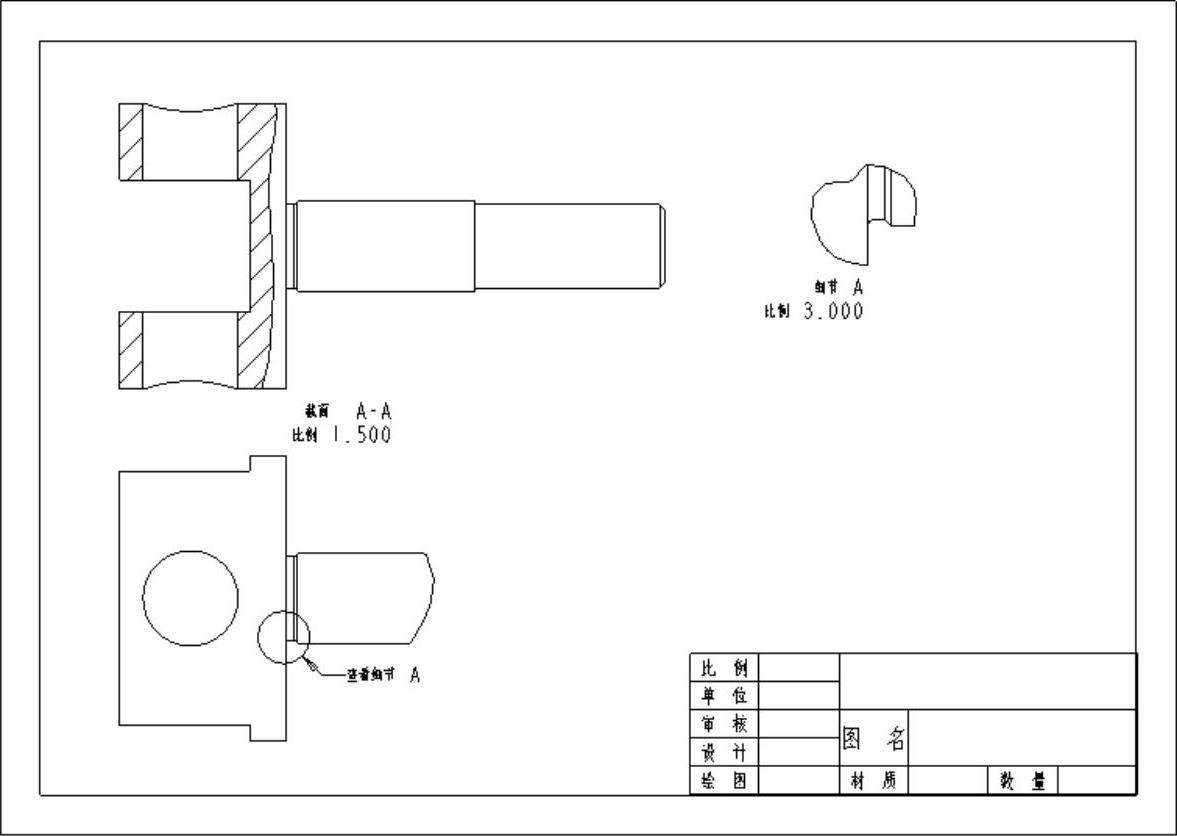

图9-157 详细视图(www.daowen.com)

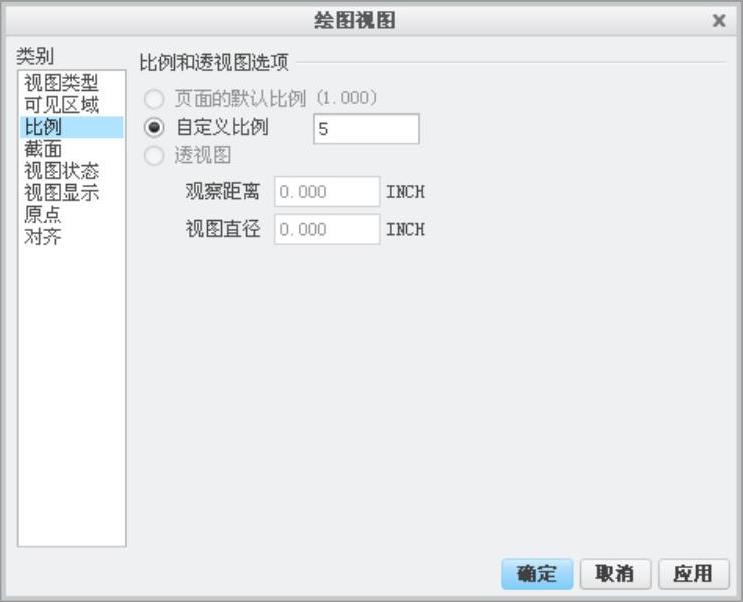

图9-158 绘图视图对话框

图9-159 详细视图

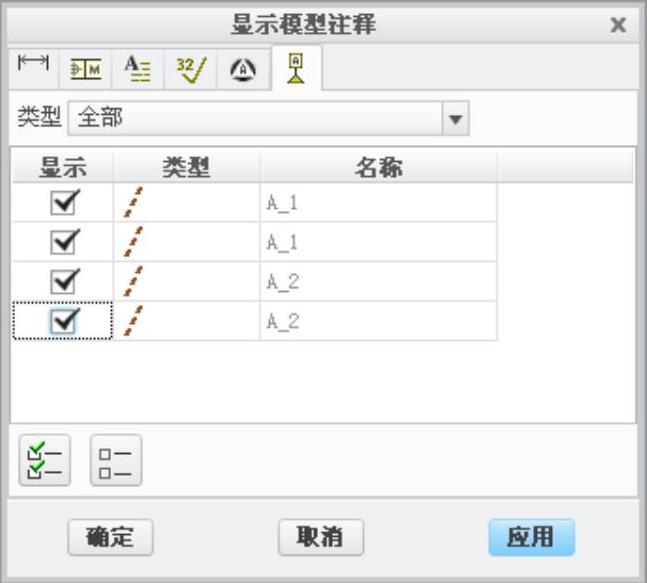

（2）单击按钮，勾选A1、A1、A2、A2，如图9-161所示，在视图中显示对应的基准轴。单击【确定】按钮，使转子轴全部特征被标注。

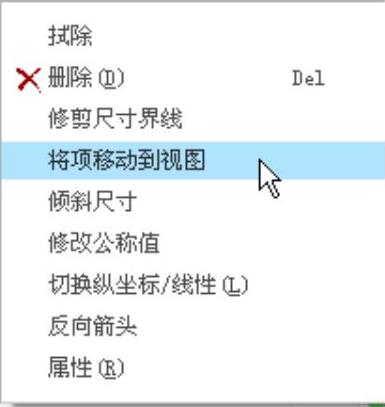

（3）整理尺寸。单击视图中的尺寸，然后右击弹出图9-162所示的快捷菜单，在快捷菜单中选择【将项移动到视图】命令，并单击投影视图，则此尺寸被移动到投影视图中。同理，长度为12的尺寸也移动到投影视图中，尺寸为0.5、2、135。、R0.5这4个尺寸都移动到详细视图中。按住ctrl键单击选中长度为60、11的尺寸，按住delete键将其删除。然后对尺寸进行整理，单击尺寸，并按住鼠标左键，尺寸上方出现移动符号，移动尺寸到适当的位置，所得图形如图9-163所示。

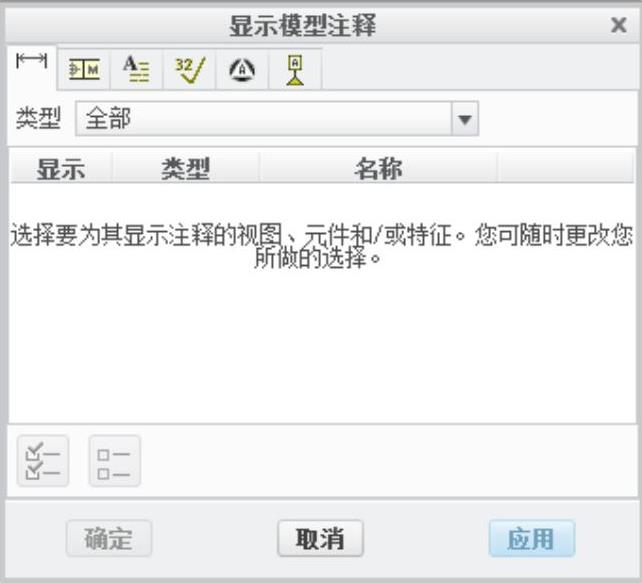

图9-160 显示模型注释对话框1

图9-161 显示模型注释对话框2

图9-162 尺寸标注

图9-163 尺寸标注

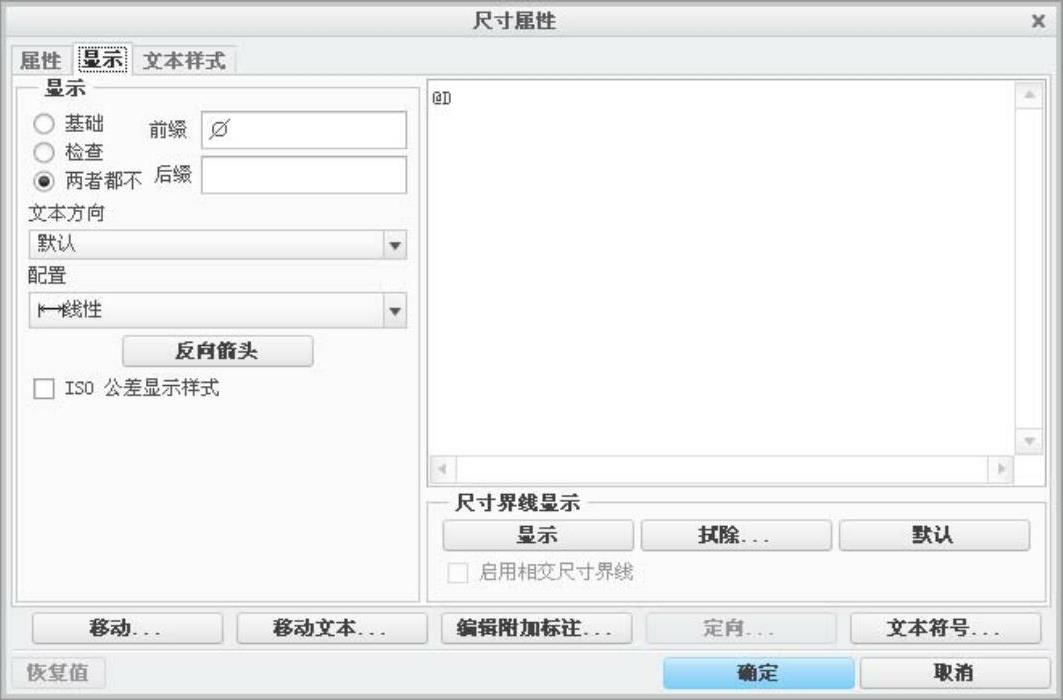

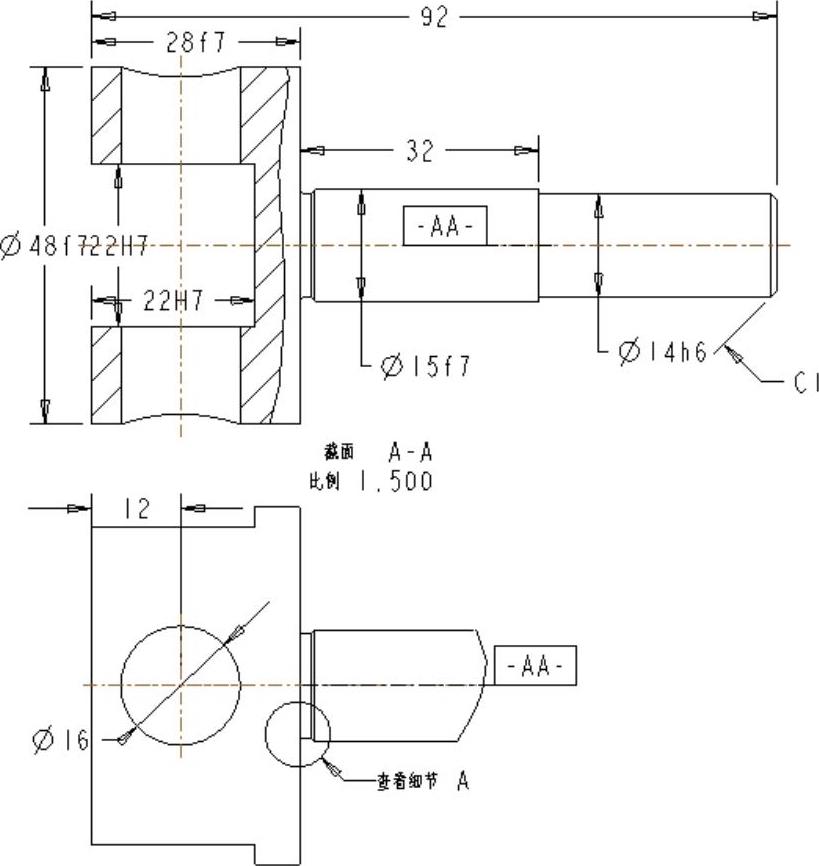

（4）增加尺寸后缀。双击尺寸（或选中后右击，在快捷菜单中选择【属性】按钮），系统弹出【尺寸属性】对话框，单击对话框中的【显示】按钮，切换到如图9-164所示的【显示】选项卡，在【后缀】输入框中输入f7，然后单击【确定】按钮，得到φ15f7尺寸。同理，在尺寸φ14、φ48、22、1以及28加上后缀得φ14h6、φ48f7φ、22H7、C1以及28f7，所得图形如图9-165所示。

11.创建形位公差

（1）单击选项卡中的【注释】按钮，然后单击工具栏中下拉列表中的按钮，系统弹出图9-166所示的【轴】对话框，在【名称】输入框中输入字母AA，然后单击【定义】按钮。

（2）系统弹出图9-167所示的【菜单管理器】对话框，单击对话框中的【过柱面】按钮，并在视图中选择图9-168所示的柱面，然后单击对话框中的按钮，单击【确定】按钮，单击视图中的按钮，使其被选中，然后按住鼠标左键移动，使其到达图9-169所示的位置，完成基准轴的绘制。

图9-164 显示选项卡

图9-165 添加后缀

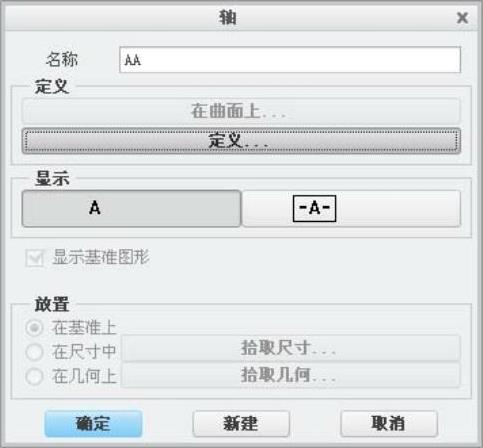

图9-166 轴对话框

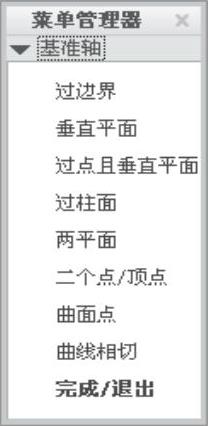

图9-167 菜单管理器

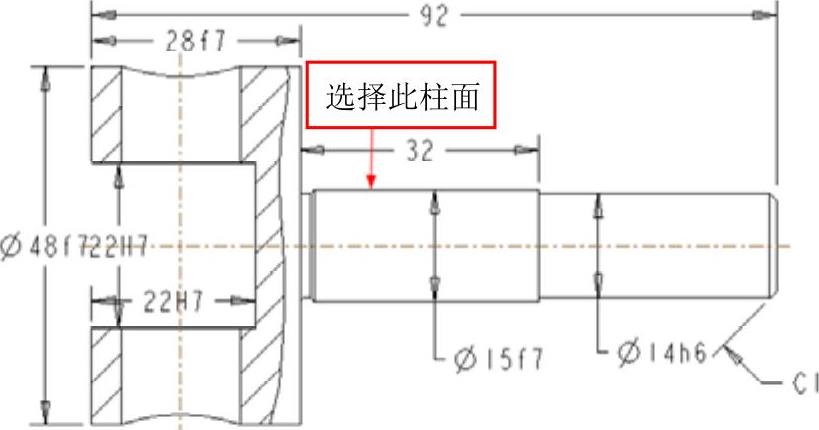

图9-168 选择圆柱面

图9-169 基准轴

（3）单击选项卡中的【注释】按钮，然后单击工具栏中的【形位公差】按钮，弹出【形位公差】对话框。

（4）在【形位公差】对话框中选取模型后，单击对话框中的【对称度】按钮，并在【参考】的【类型】下拉列表中选择【轴】选项，然后单击按钮，选取绘图窗口中的轴作为参考。

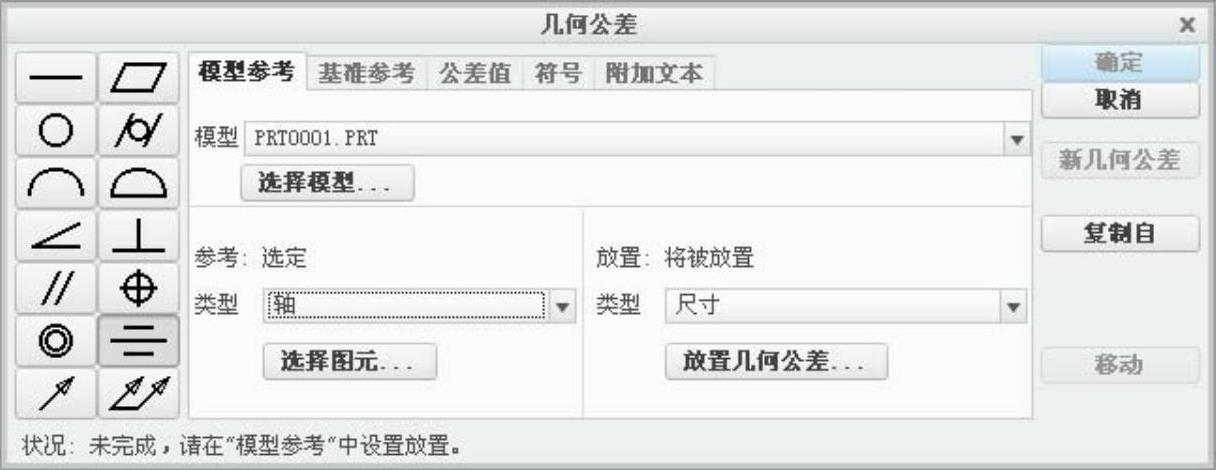

（5）在【位置】的【类型】下拉列表中选择【尺寸】选项，如图9-170所示，单击按钮，然后在视图中单击图9-171所示的尺寸。

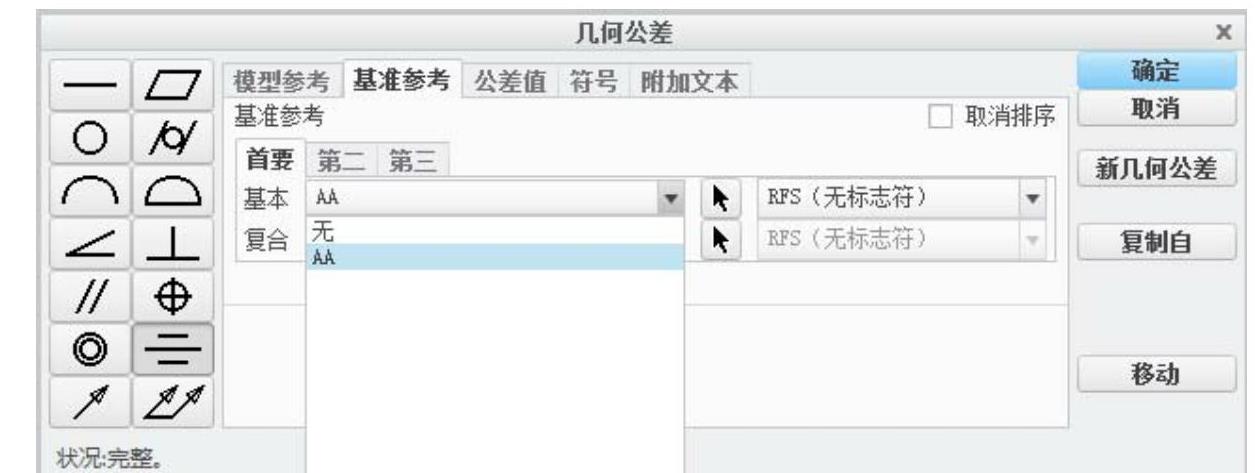

（6）单击对话框中的【基准参考】按钮，切换到【基准参考】选项卡，选择【首要】下【基本】下拉列表中的AA选项，如图9-172所示。

图9-170 形位公差对话框

（7）单击对话框中的【公差值】按钮，切换到【公差值】选项卡，在【总公差】输入框中输入值0.05，如图9-173所示，单击【确定】按钮，完成形位公差的标注。

（8）单击视图中的形位公差，使其被选中，然后按住鼠标左键移动形位公差，使其到达如图9-174所示的位置，完成形位公差的标注。

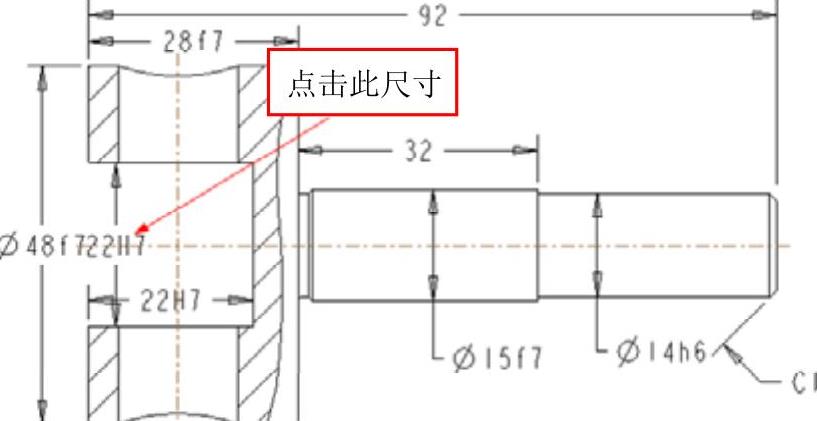

图9-171 选择尺寸

图9-172 基准参考选项卡

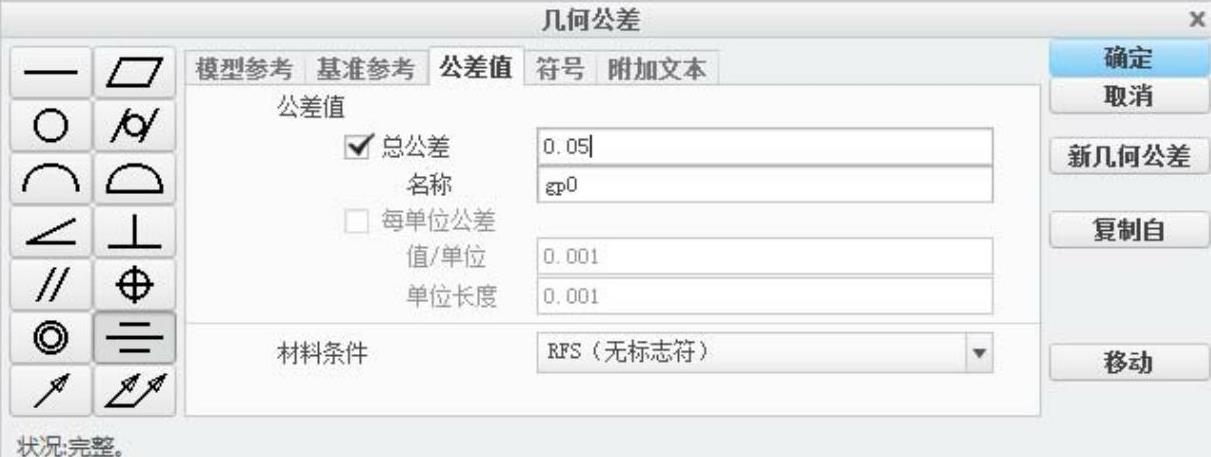

图9-173 公差值选项卡

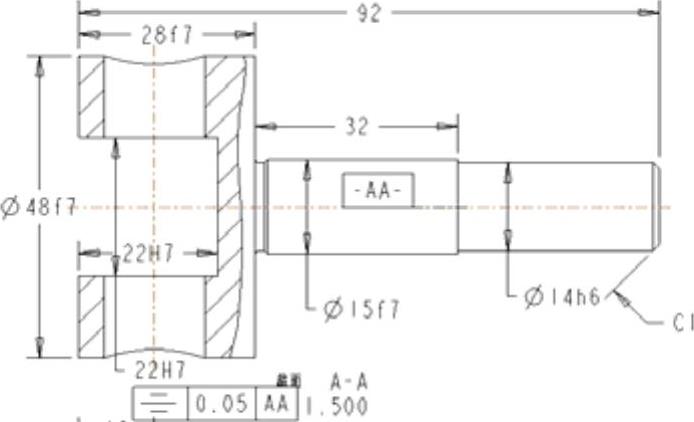

图9-174 形位公差

12.标注表面粗糙度

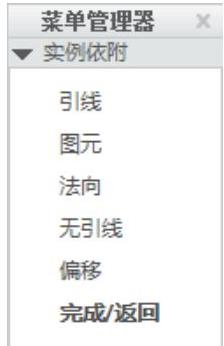

（1）单击工具栏中的【表面粗糙度】按钮，弹出图9-175所示的【菜单管理器】对话框，单击对话框中的【检索】按钮弹出【打开】对话框，打开【machined】文件中的，并在弹出的图9-176所示的【菜单管理器】中选择【图元】按钮，选择视图9-177所示的一条边，在弹出的输入框中输入表面粗糙度值3.2，单击【确定】按钮。然后单击鼠标中键，在弹出的【菜单管理器】中单击按钮，此时表面粗糙度标记处于被选中的状态，在表面粗糙度上按住鼠标左键移动其到合适的位置，然后在空白处单击左键，完成一个表面粗糙度的标注，如图如图9-178所示。

图9-175 菜单管理器对话框

图9-176 选择图元

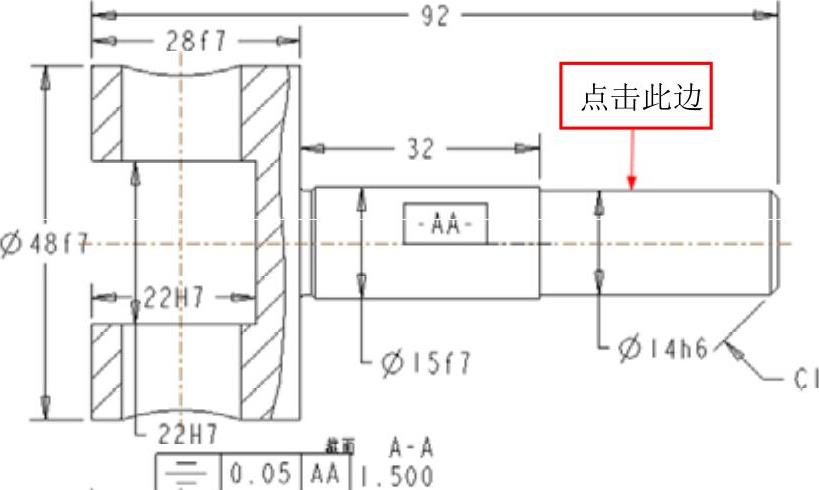

图9-177 选择边

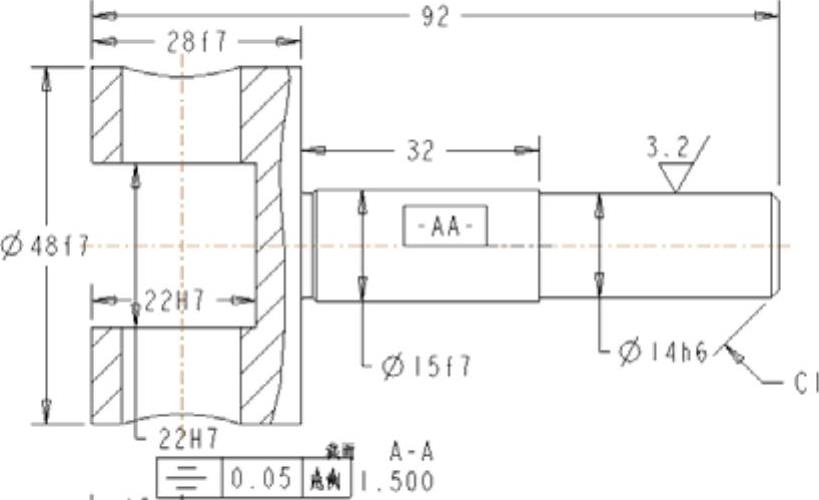

图9-178 表面粗糙度

（2）同理，在如图9-179所示的位置上放置表面粗糙度为3.2的表面粗糙度标记，并调整其位置，所得图形如图9-180所示。

图9-179 选择标注位置

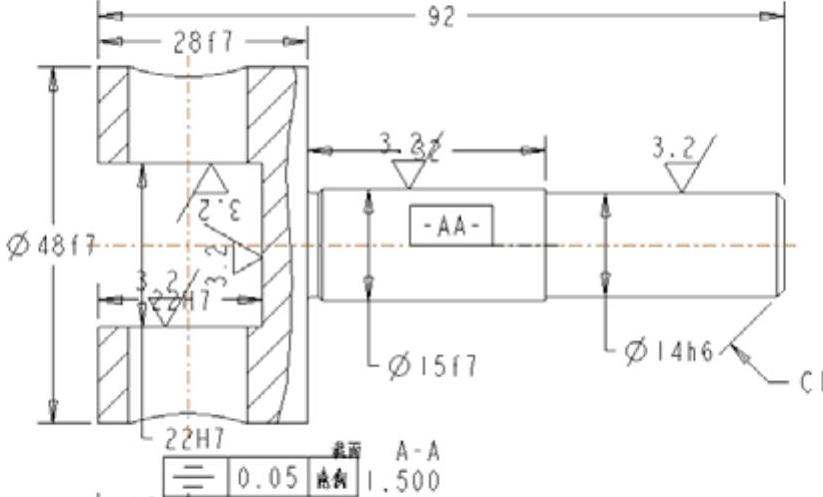

图9-180 表面粗糙度

（3）同理，在如图9-181所示的位置上放置表面粗糙度为1.6的标记，并调整其位置，所得图形如图9-182所示。

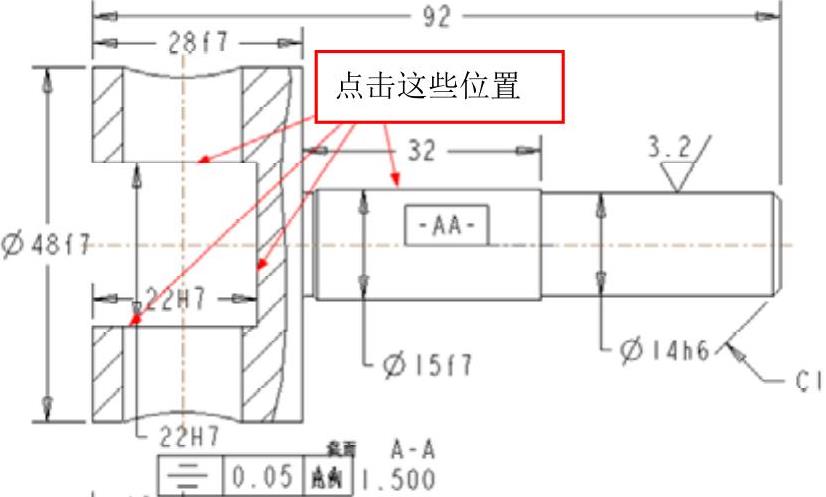

图9-181 选择标注位置

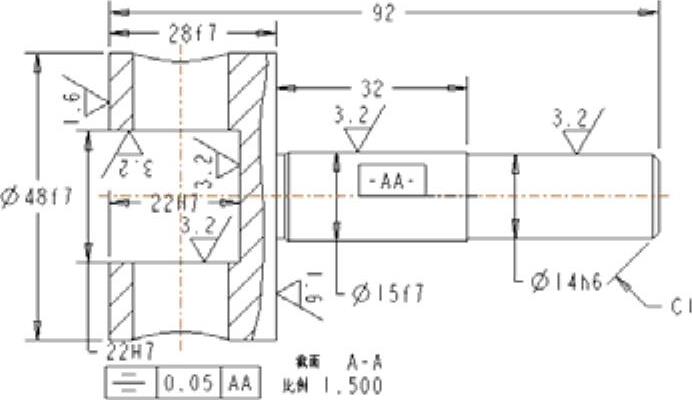

图9-182 表面粗糙度

13.添加技术要求

（1）单击选项卡中的【注释】按钮，然后单击工具栏中的【注解】按钮，弹出如图9-183所示的【菜单管理器】对话框。选择【无引线】→【输入】→【水平】→【标准】→【默认】命令，然后单击【进行注解】命令。

（2）系统弹出图9-184所示的【选择点】对话框，在图纸标题栏的上方的空白处单击鼠标左键放置技术要求。

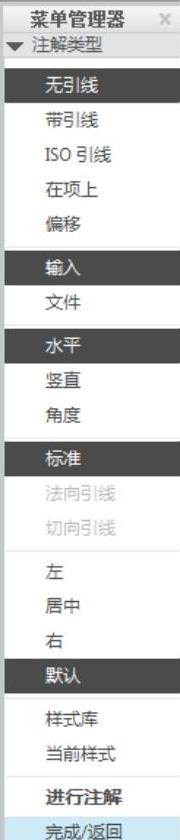

图9-183 菜单管理器

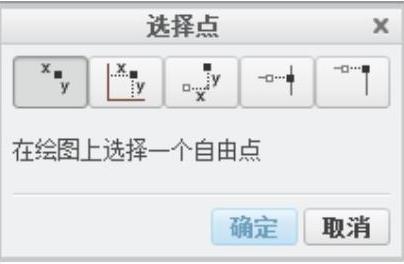

图9-184 选择点对话框

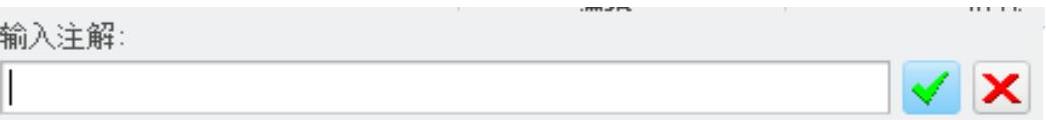

（3）系统弹出图9-185所示的【输入注解】输入框，在输入框中输入文字“技术要求”；单击【完成】按钮，在弹出的【输入注解】输入框中输入文字“1.调质处理HB235。”；单击【完成】按钮，在弹出的【输入注解】输入框中输入文字“2.未注形位公差C级。”；单击【完成】按钮，在弹出的空白【输入注解】输入框中单击【完成】按钮。

（4）单击【菜单管理器】对话框中的按钮，完成技术要求的添加，如图9-186所示。

图9-185 输入框

图9-186 技术要求

14.填写标题栏

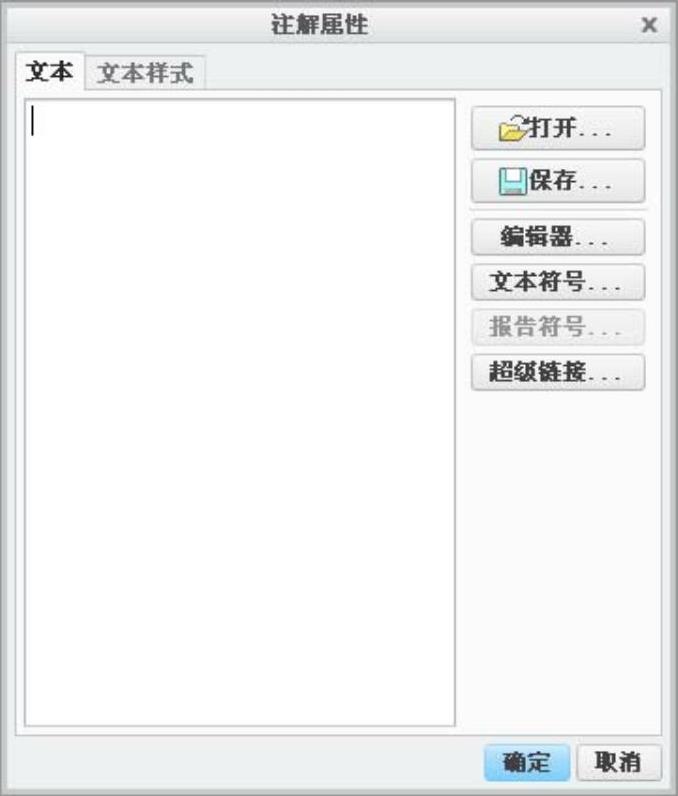

（1）在标题栏中双击比例右侧的单元格，弹出图9-187所示的【注释属性】对话框，在【文本】输入框中输入文本1.5。

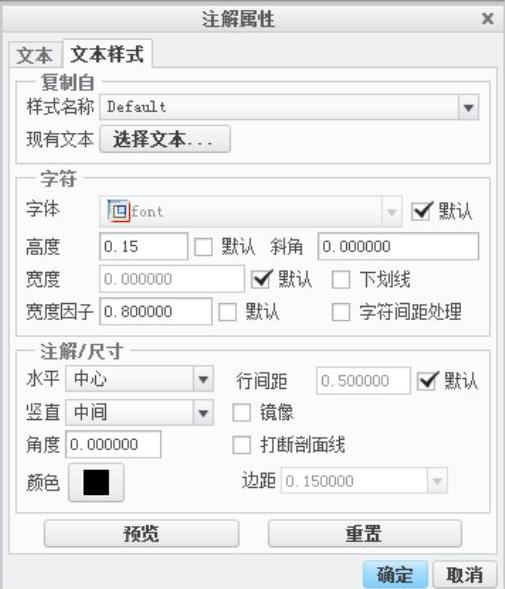

（2）单击【文本样式】按钮，弹出图9-188所示的【文本样式】选项卡，修改【高度】为0.15，在【水平】下拉列表选择【中心】选项，在【竖直】下拉列表中选择【中间】选项，如图9-188所示，然后单击【确定】按钮。

（3）使用同样的方法填写整个标题栏，直到所有的单元格都填写完毕，所填标题栏如图9-189所示。至此转子轴的工程图生成完成，如图9-130所示。

图9-187 注释属性对话框

图9-188 文本样式选项

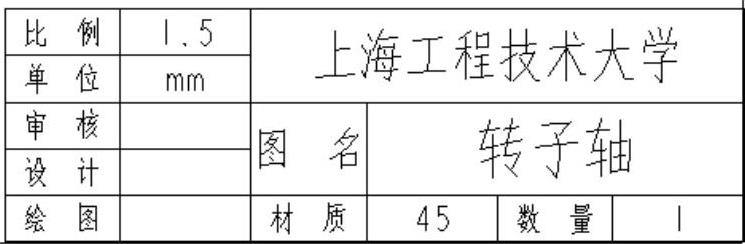

图9-189 标题栏
