移除两个或多个选定点间的部分模型,并将剩余的两部分合拢在一个指定的距离内,这样便形成了破断视图。可以进行水平、垂直,或同时进行水平和垂直破断,并使用破断的各种图形边界样式。下面以一个轴零件为例说明如何创建破断视图。
(1)启动Creo Parametric 2.0,单击工具栏中的【打开】按钮,打开随书光盘源文件|ch09|ch0903|ch090308中的“broken.prt”,如图9-86所示。
图9-86 模型
(2)单击工具栏中的【打开】按钮,弹出【新建】对话框,在【类型】选项框选择【绘图】选项,然后在【名称】输入框中输入工程图的名称“broken”,取消选中按钮,如图9-87所示。
(3)单击【确定】按钮,系统弹出【新建绘图】对话框,系统默认已经打开的零件作为生成工程图的三维模型,在【标准大小】中选择A4图纸大小,其他接受系统默认的选项,如图9-88所示,单击【确定】按钮,进入工程图界面。

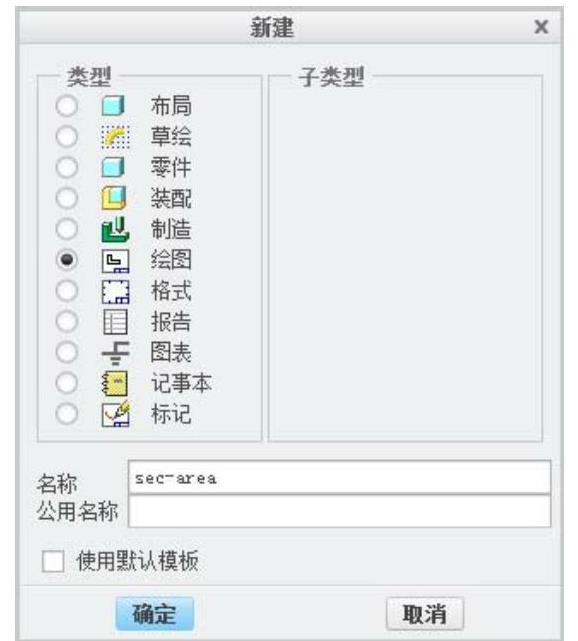

图9-87 新建对话框
图9-88 新建绘图对话框
(4)在工具栏中单击【常规】按钮,在图纸框内选择放置一般视图的位置,单击后弹出如图9-89所示的【选择组合状态】的对话框,选择对话框中的【无组合状态】选项,选择【确定】按钮。

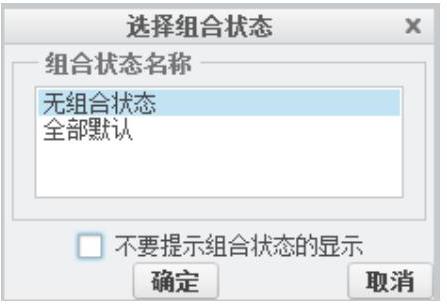

图9-89 选择组合状态对话框
(5)确定视图类型。在图纸上单击选取合适视图的放置中心后,系统弹出【绘图视图】对话框。单击【类别】中的【视图类型】,在【模型视图名】中选择BACK视图,单击对话框中的按钮,如图9-90所示。
(6)修改视图比例。单击【类别】中的【比例】按钮,选中选项,输入比例值2,然后单击对话框中的【应用】按钮,如图9-91所示。

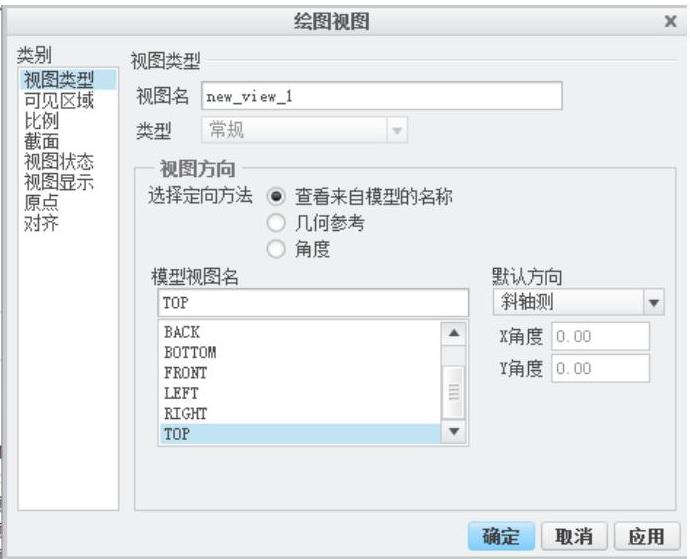

图9-90 绘图视图对话框

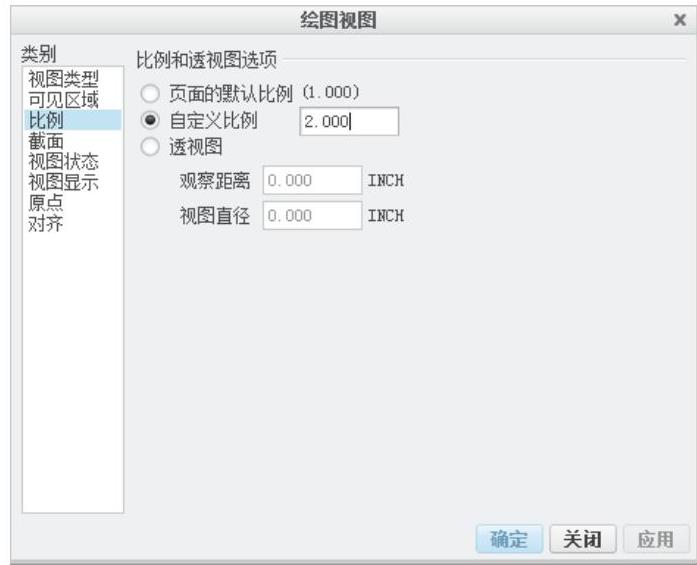

图9-91 比例选项卡
(7)创建消隐视图。单击【类别】中的【视图显示】按钮,在【显示样式】下拉列表中选择【消隐】选项,在【相切边显示样式】下拉列表中选择【无】选项,如图9-92所示,单击对话框中的【应用】按钮,消隐后的一般视图如图9-93所示,完成一般视图的创建。
(www.daowen.com)

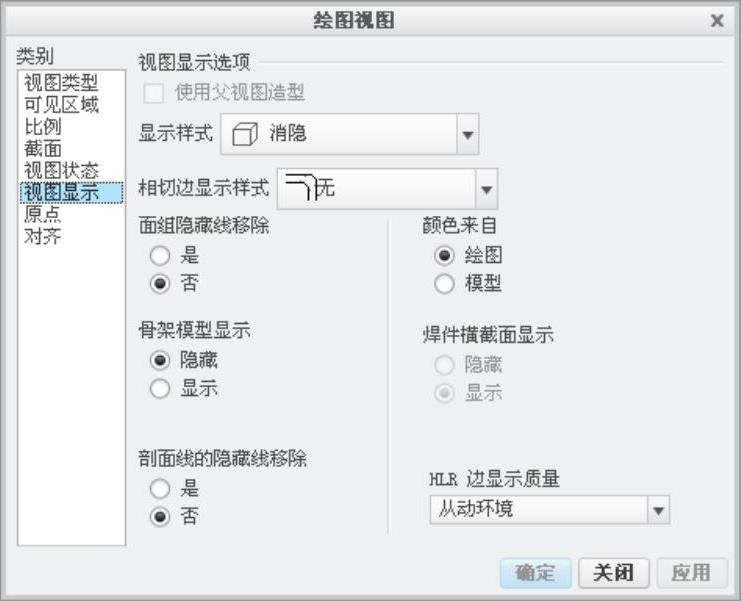

图9-92 视图显示选项卡

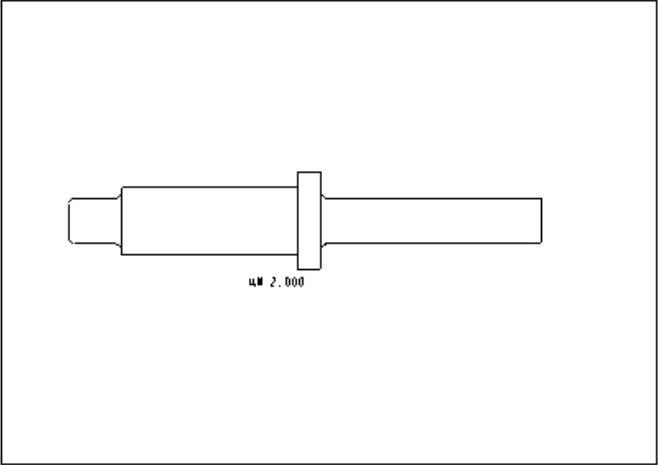

图9-93 消隐后的一般视图
(8)创建破断视图。单击【类别】中的【可见区域】按钮,单击【视图可见性】后的倒三角符号,选择【破断视图】选项,单击按钮,然后单击绘图窗口中图9-94所示的位置,然后在垂直位置单击,再次单击如图9-95所示的位置,然后在垂直位置单击。

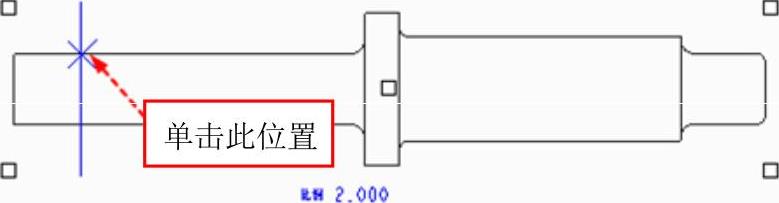

图9-94 选择破断位置

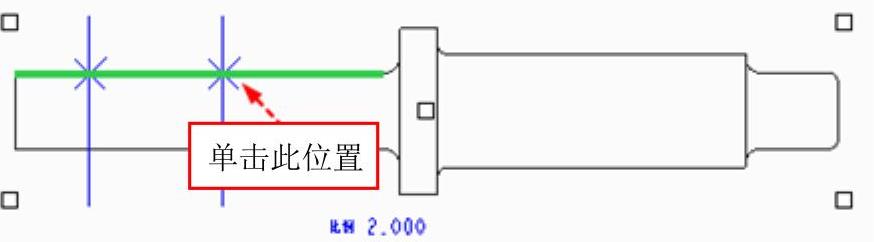

图9-95 选择破断位置
(9)单击【破断线造型】的倒三角符号,在弹出的下拉列表中选择【视图轮廓上的S曲线】选项,如图9-96所示,单击【确定】按钮,所得图形如图9-97所示。

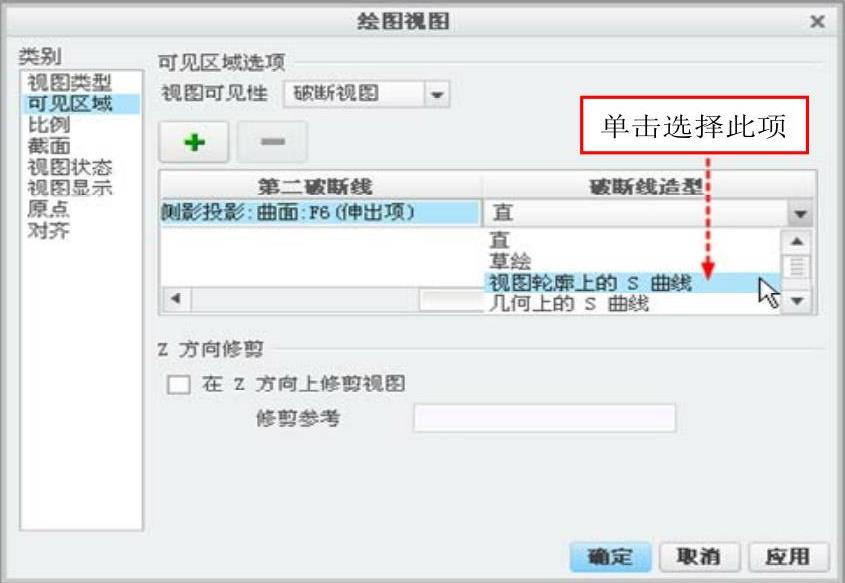

图9-96 选择线造型
图9-97 视图
(10)检查工具栏中的【锁定视图移动】按钮是否处于弹起状态,如果不是弹起状态,则单击此按钮使其处于弹起状态,并单击破断视图的一半使其处于选中状态,然后按住鼠标左键拖动这一半使其距离另一半的距离恰当,所得视图如图9-98所示。
(11)同理,创建视图另一端的破断视图,方法步骤一样,所得图形如图9-99所示,完成破断视图的创建。

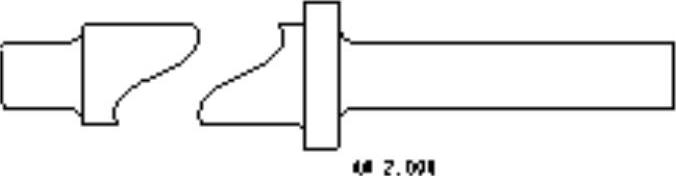

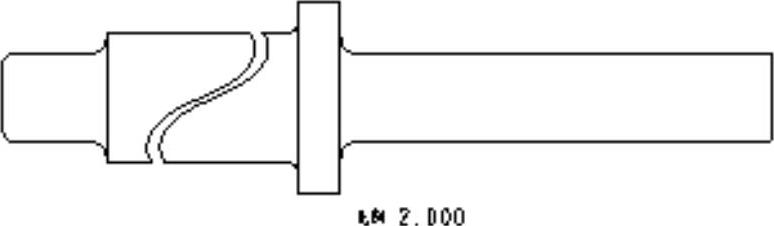

图9-98 视图

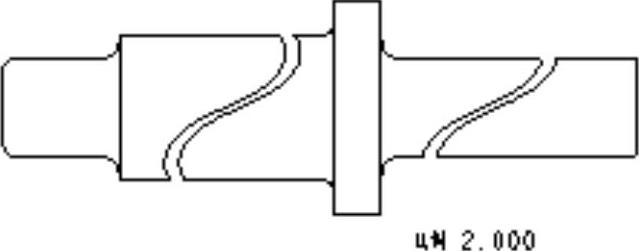

图9-99 破断视图
