剖视图是用于表达模型内部结构（或从各视图不易看清楚的结构）的一种常用视图。可以在零件或组件模式中创建和保存一个剖面，并在绘图视图中显示，或者可以在插入绘图视图时向其中添加剖面。

剖视图包括完全剖视图、半剖视图和局部剖视图。下面通过举例说明完全剖视图的创建方法。

（1）启动Creo Parametric 2.0，单击工具栏中的【打开】按钮，打开随书光盘源文件|ch09|ch0903|ch090307中的“sec-area.prt”，如图9-68所示。

（2）单击工具栏中的【新建】按钮，弹出【新建】对话框，在【类型】选项框选择【绘图】选项，然后在【名称】输入框中输入工程图的名称“sec-area”，取消选中按钮，如图9-69所示。

（3）单击【确定】按钮，系统弹出【新建绘图】对话框，系统默认已经打开的零件作为生成工程图的三维模型，在【标准大小】中选择A4图纸大小，其他接受系统默认的选项，如图9-70所示，单击【确定】按钮，进入工程图界面。

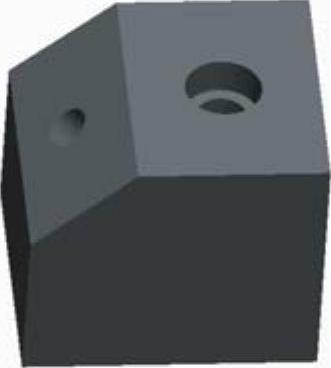

图9-68 模型

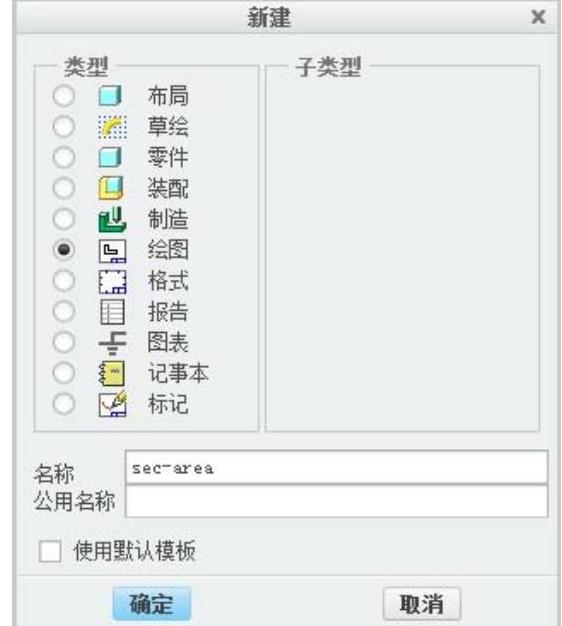

图9-69 新建对话框

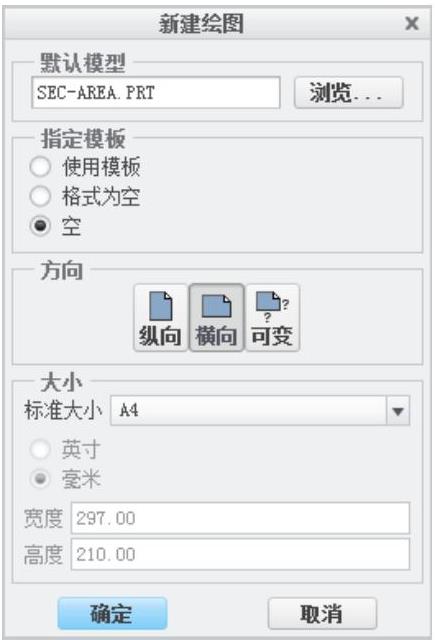

图9-70 新建绘图对话框

（4）在工具栏中单击【常规】按钮，在图纸框内选择放置一般视图的位置，单击后弹出图9-71所示的【选择组合状态】的对话框，选择对话框中的【无组合状态】选项，然后选择【确定】按钮。

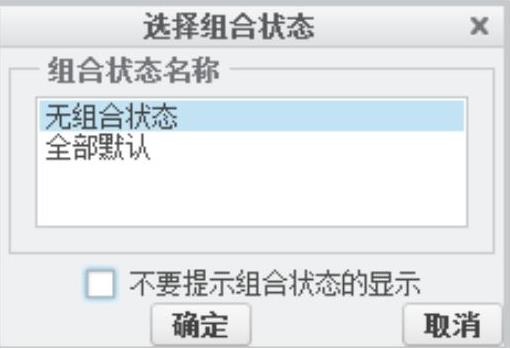

图9-71 选择组合状态对话框

（5）确定视图类型。在图纸上单击选取合适视图的放置中心后，系统弹出【绘图视图】对话框，单击【类别】中的【视图类型】，在【模型视图名】中选择BACK视图，单击对话框中的按钮，如图9-72所示。

（6）修改视图比例。单击【类别】中的【比例】按钮，选中选项，输入比例值3，然后单击对话框中的【应用】按钮，如图9-73所示。

图9-72 绘图视图对话框

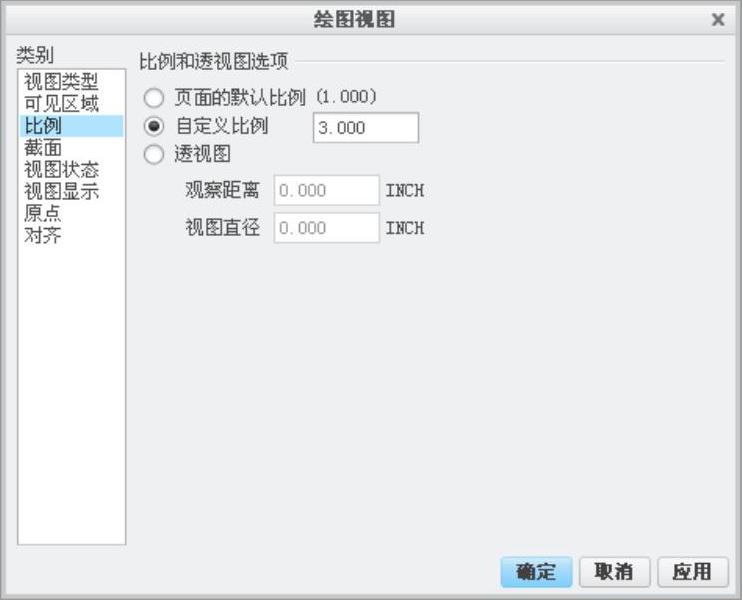

图9-73 比例选项卡

（7）创建消隐视图。单击【类别】中的【视图显示】按钮，在【显示样式】下拉列表中选择【消隐】选项，在【相切边显示样式】下拉列表中选择【无】选项，如图9-74所示，单击对话框中的【应用】按钮，消隐后的一般视图如图9-75所示，完成一般视图的创建。

图9-74 视图显示选项卡

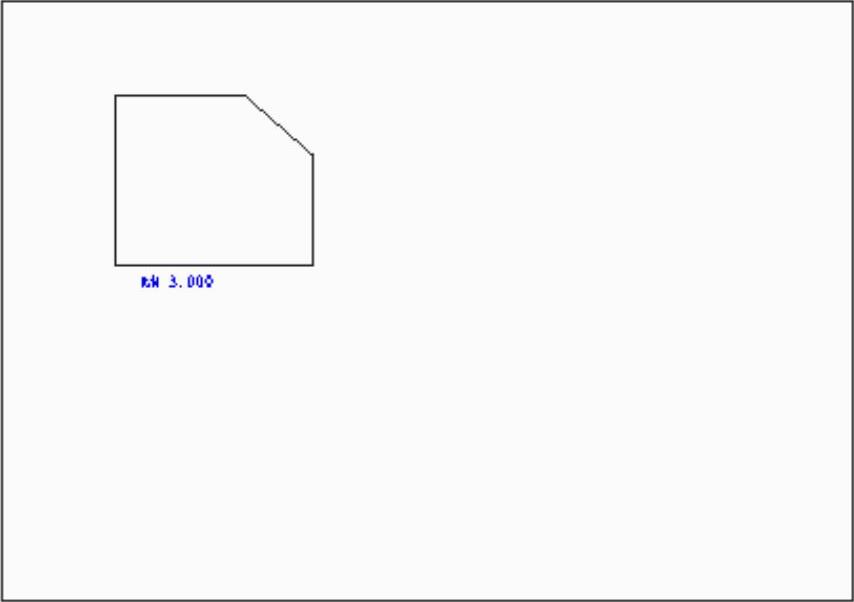

图9-75 消隐后的一般视图

（8）创建剖视图。单击【类别】中的【截面】按钮，选中选项，单击按钮，系统弹出图9-76所示的【菜单管理器】对话框，单击【完成】按钮，在如图9-77所示弹出的【输入横截面名】输入框中输入截面名A。单击【完成】按钮，然后在模型树中选择FRONT面，单击【确定】按钮，完成剖视图的创建，如图9-78所示。

（9）修改剖视图的密度。鼠标双击视图中的剖面线，弹出图9-79所示的【菜单管理器】列表，单击【间距】按钮，弹出图9-80所示的【菜单管理器】列表，单击【修改模式】下的【一半】按钮，此时剖面线的间距缩小一半，如图9-81所示。单击【菜单管理器】里的【完成】按钮，完成剖面线密度的修改。(www.daowen.com)

下面仍然以上面的例子为例说明局部剖视图的创建方法。

（1）制作局部剖视图的过程中，从创建绘图到建立消隐视图的方法与上面的（1）～（7）步一样，不再赘述，在消隐视图的基础上继续创建局部剖视图。

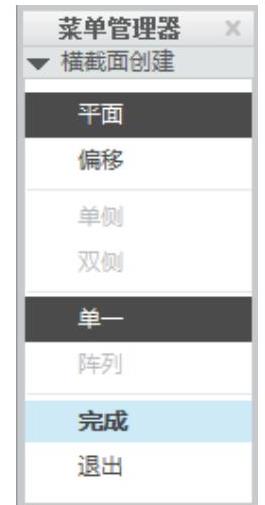

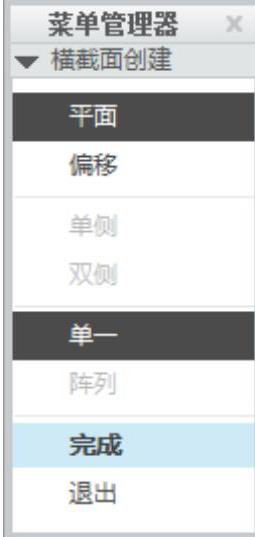

图9-76 菜单管理器

图9-77 输入横截面名输入框

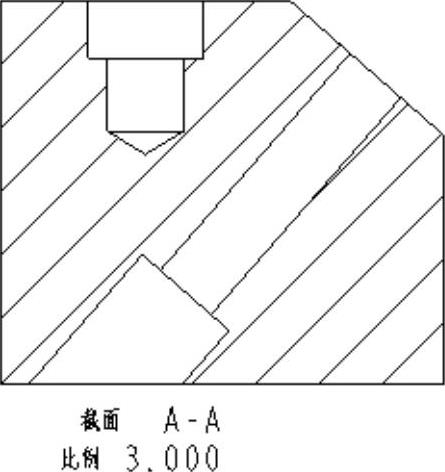

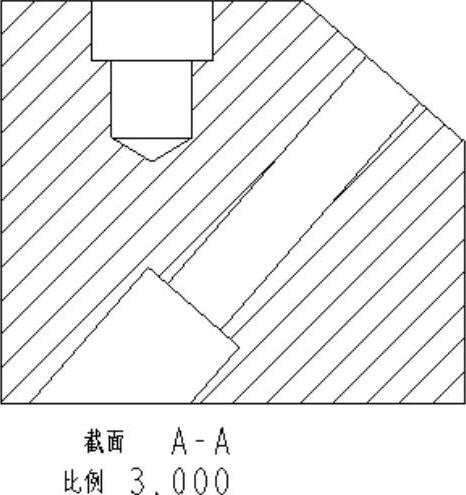

图9-78 剖视图

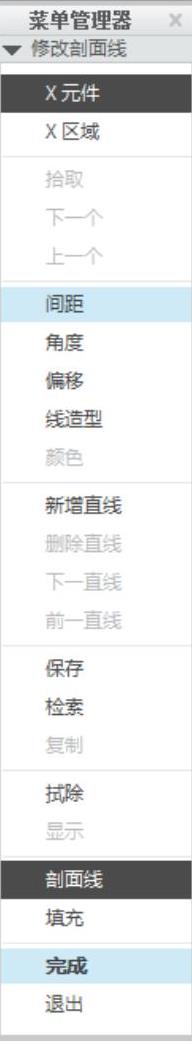

图9-79 菜单管理器

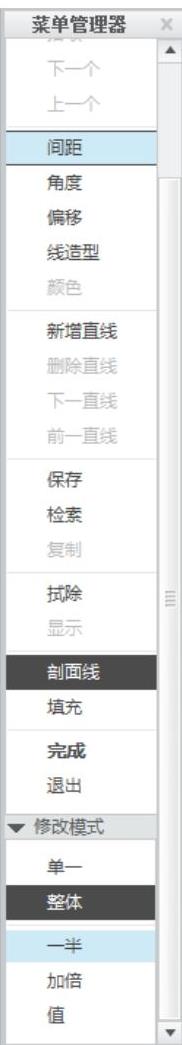

图9-80 菜单管理器

图9-81 视图

（2）创建剖视图。双击消隐视图，弹出【绘图视图】对话框，单击【类别】中的【截面】按钮，选中选项，单击按钮，系统弹出图9-82所示的【菜单管理器】对话框，单击【完成】按钮，在弹出的【输入横截面名】输入框中输入截面名A，单击【完成】按钮，然后在模型树中选择FRONT面。

（3）单击对话框中【剖切区域】下的倒三角符号，选择【局部】选项，在绘图窗口中选择图9-83所示的位置，会出现一个交叉中心点，直接绕着所选的中心点依次单击选择若干点，草绘图9-84所示的样条线，单击鼠标中键完成草绘。

（4）单击【确定】按钮，完成剖视图的创建，如图9-85所示。

图9-82 菜单管理器

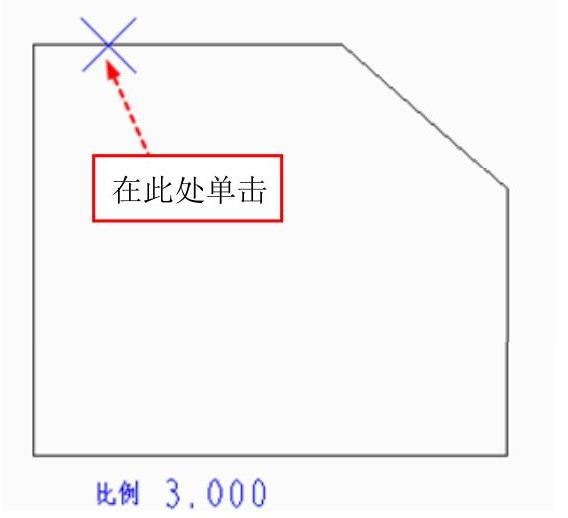

图9-83 选择中心点位置

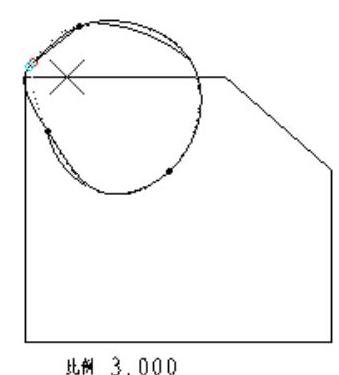

图9-84 样条线

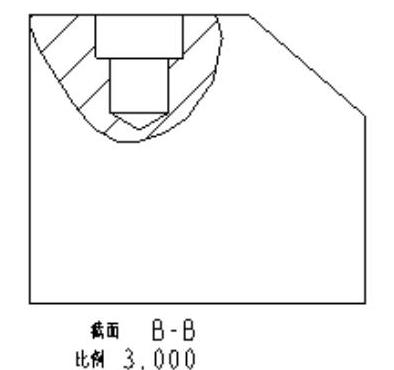

图9-85 局部视图
