辅助视图是一种特定类型的投影视图，在恰当的角度上向选定曲面或轴进行投影。下面以9.3.1节创建的一般视图为例介绍辅助视图的一般创建方法及步骤。

（1）启动Creo Parametric 2.0，单击工具栏中的【打开】按钮，打开随书光盘源文件|ch09|ch0903|ch090304中的“lingjian.drw”，如图9-52所示。

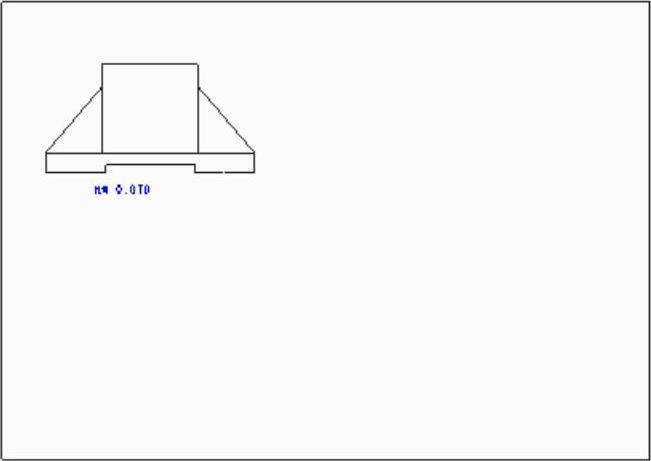

图9-52 一般视图

（2）创建辅助视图。单击工具栏中的【辅助】按钮，在一般视图上选择如图9-53所示的平面作为参考，移动鼠标在合适的位置单击放置视图，所得图形如图9-54所示。

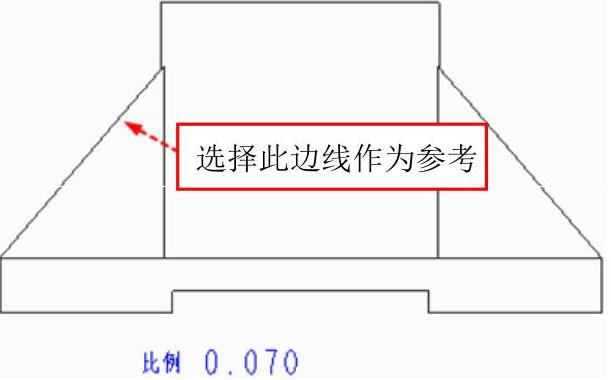

图9-53 选择参考

(www.daowen.com)

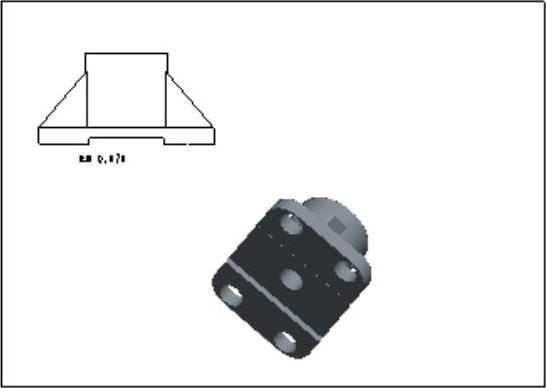

图9-54 辅助视图

（3）创建消隐视图。双击辅助视图，弹出【绘图视图】对话框，单击【类别】中的【视图显示】按钮，在【显示样式】下拉列表中选择【消隐】选项，在【相切边显示样式】下拉列表中选择【无】选项，如图9-55所示，单击对话框中的【应用】按钮，完成消隐视图的创建，如图9-56所示。

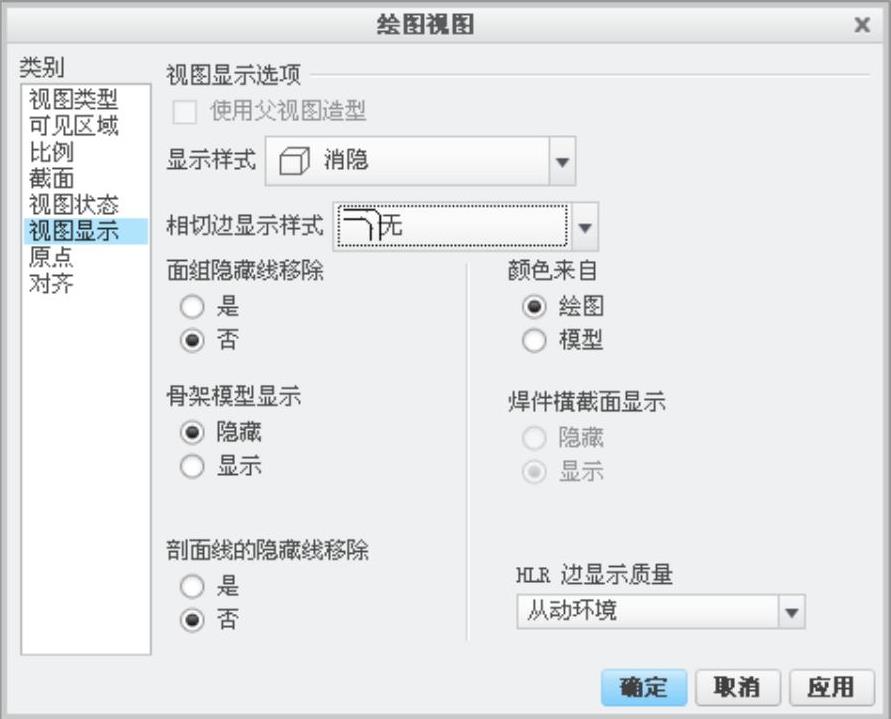

图9-55 【视图显示】选项卡

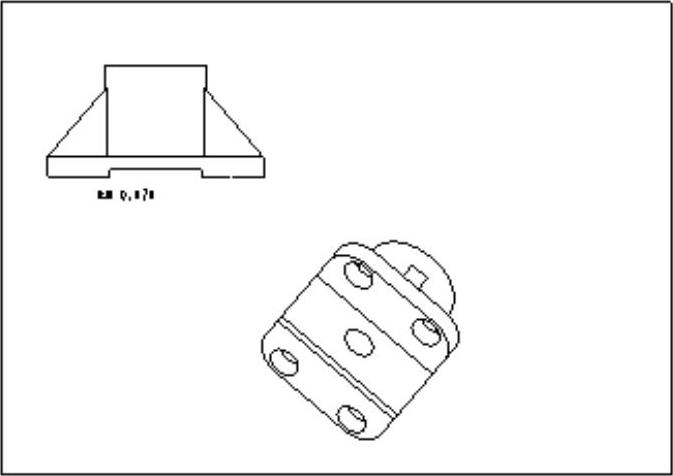

图9-56 辅助视图

（4）显示投影箭头。单击【类别】中的【视图类型】按钮，在视图名文本框中输入A，选中【投影箭头】下的【双】单选按钮，如图9-57所示，单击【确定】按钮，完成辅助视图的创建，如图9-58所示。
