详细视图是指在一个视图中放大显示模型的一小部分视图。在父视图中包括一个注解参考和边界作为详细视图设置的一部分，详细视图也称为局部放大图。下面以9.3.2节创建的投影视图为例介绍详细视图的一般创建方法及步骤。

（1）启动Creo Parametric 2.0，单击工具栏中的【打开】按钮，打开随书光盘源文件|ch09|ch0903|ch090303中的“lingjian.drw”，如图9-46所示。

（2）确定详细视图的中心点。单击工具栏中的【详细】按钮，在图9-47所示的绘图视图中单击，此时系统以加亮的叉来显示所选的中心点。

（3）绘制详细视图的范围。确定中心点后，直接绕着所选的中心点依次单击选择若干点，草绘图9-48所示的样条线，单击鼠标中键完成草绘。

（4）放置详细视图。在图纸上合适的位置单击放置详细视图，在空白处单击使详细视图不被选中，完成详细视图的放置，如图9-49所示。

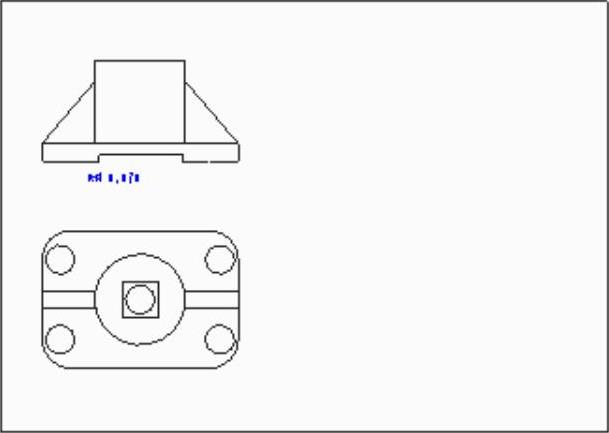

图9-46 投影视图

图9-47 选择中心点

（5）修改详细视图的比例。双击上一步创建的详细视图，弹出【绘图视图】对话框，单击【类别】中的【比例】按钮，选中选项，输入比例值0.2，然后单击对话框中的【应用】按钮，如图9-50所示，所得详细视图如图9-51所示，完成详细视图创建。(www.daowen.com)

图9-48 草绘样条线

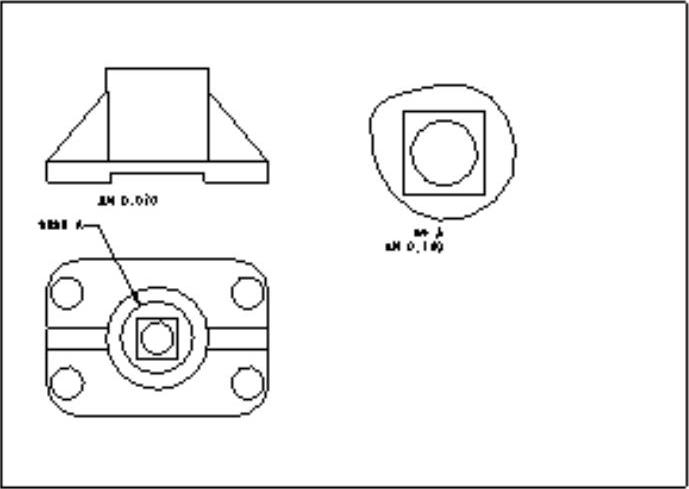

图9-49 详细视图

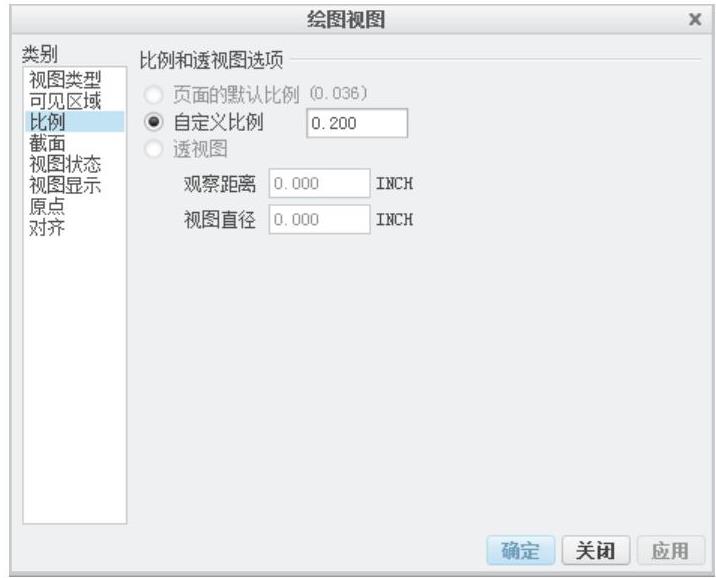

图9-50 绘图视图对话框

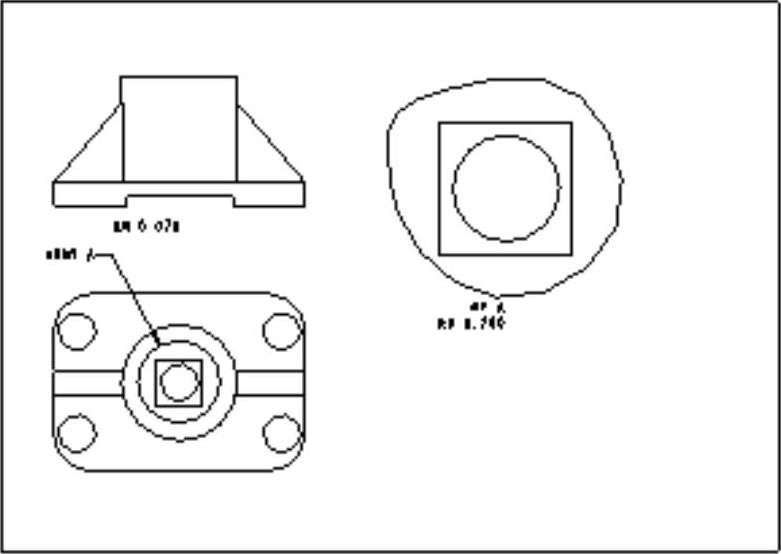

图9-51详细视图
